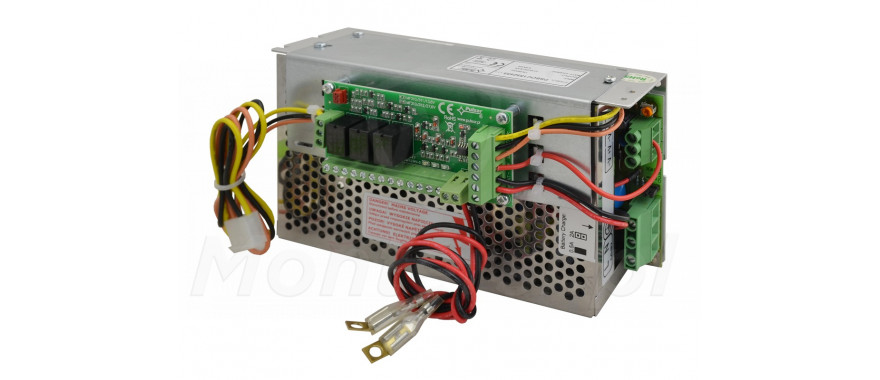

PSBOC1552455 - Zasilacz buforowy 24V/5.5A

Kod: 10588

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 24V DC (22 - 27.6V DC)
Buforowy: TAK
Prąd wyjściowy (max): 5.5 A
Ilość wyjść: 1
Prąd ładowania akumulatora: 0.5 A / 2 A (przełączany zworą)
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

Wycofany

Czas realizacji:

456,33 zł

netto: 371,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

PSBOC1552455 - Modułowy zasilacz buforowy, przeznaczony do realizacji zasilania urządzeń elektrycznych 24V DC, których pobór prądu nie przekracza 5.5 A. Uniwersalny i niezawodny, znajduje zastosowanie w systemach CCTV, systemach alarmowych, kontroli dostępu, itd.

Do cech wyróżniających zasilacza można zaliczyć:

Wysoka wydajność na poziomie 83%
Napięcie wyjściowe 22 - 27.6V DC dla pracy normalnej i 19 - 27.6V DC dla pracy bateryjnej
Szeroki zakres napięcia wejściowego 176 - 264V AC
Liczne zabezpieczenia chroniące zasilacz, akumulator i podłączone urządzenia
Wyjścia techniczne typu OC i przekaźnikowe
Sygnalizacja optyczna LED
Możliwość montażu na szynie DIN, przy pomocy uchwytu PSDIN2

Zasilacz PSBOC1552455 dostarcza napięcie 27.6V DC i cechuje się wydajnością prądową na poziomie 83%:

Prąd wyjściowy 5 A + 0.5 A prąd ładowania akumulatora
Prąd wyjściowy 3.5 A + 2 A prąd ładowania akumulatora

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 24V DC (22 - 27.6V DC)
Buforowy: TAK
Prąd wyjściowy (max): 5.5 A
Ilość wyjść: 1
Prąd ładowania akumulatora: 0.5 A / 2 A (przełączany zworą)
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Wyjścia techniczne: TAK
Sygnalizacja pracy: Diody LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 199 x 110 x 50 mm
Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230V AC

PSBOC1552455 jest zasilaczem buforowym i może współpracować z dowolnym, standardowym akumulatorem. Po jego zastosowaniu możliwa jest praca w trybie buforowym, podtrzymującym pracę podłączonych urządzeń po awarii sieci elektrycznej. Zasilacz przełącza się automatycznie w tryb akumulatorowy, a gdy awaria ustanie, powraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Prąd ładowania akumulatora wynosi 0.5 A lub 2 A i jest wybierany przy pomocy zworki.

Dodatkowymi zaletami obwodu akumulatora są:

Kontrola ładowania i konserwacja akumulatora
Zabezpieczenie przed nadmiernym rozładowaniem - odłączenie zacisku akumulatora dla U < 19V
Zabezpieczenie przez zwarciem i odwrotnym podłączeniem - bezpiecznik polimerowy

Sprawność 83%

Stabilne parametry pracy ciągłej

Cechą charakterystyczną modelu jest wysoka wydajność na poziomie 83%. Co oznacza, że podczas pracy jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wyjście techniczne

Sygnalizacja niepoprawnej pracy

Zasilacz jest również wyposażony w wyjścia techniczne, wysyłające sygnały informacyjne w przypadku nieprawidłowego zadziałania zasilacza. Są one realizowane przez standardowe przekaźniki i wyjścia typu otwarty kolektor (OC), dzięki czemu można je podłączyć do każdej centrali alarmowej. Wyjścia techniczne wysyłają informacje o:

Awarii sieci 230 V AC
Awarii zasilacza (braku napięcia DC)
Niskim poziomie napięcia akumulatora (rozładowanie akumulatora)

Zastosowane zabezpieczenia:

Przeciwzwarciowe (SCP) - elektroniczne, automatyczny powrót
Przeciążeniowe (OLP) - 105% - 150% mocy zasilacza, automatyczny powrót
Przepięciowe - warystory
Nadnapięciowe (OVP) - > 32V
