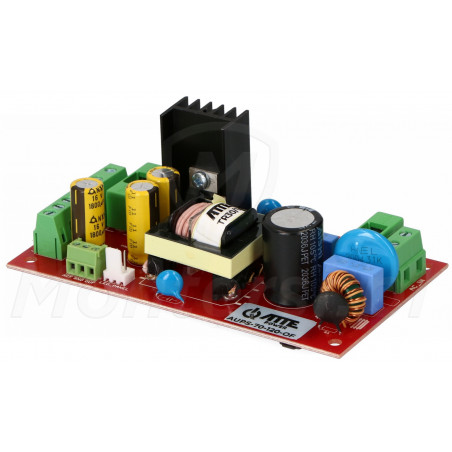

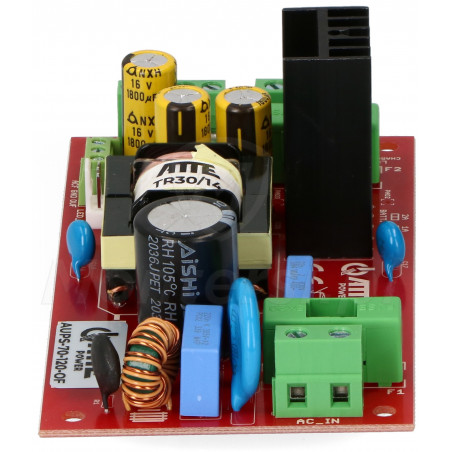

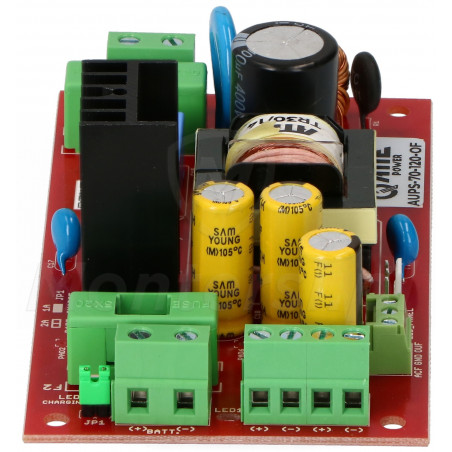

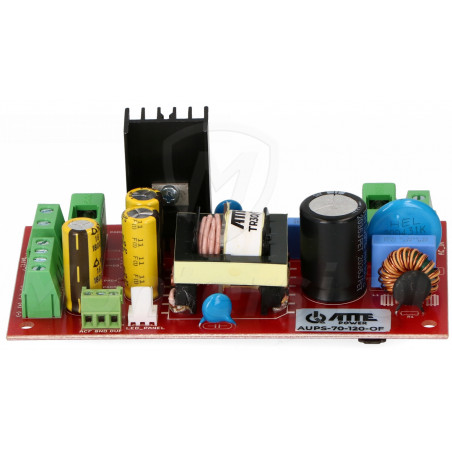

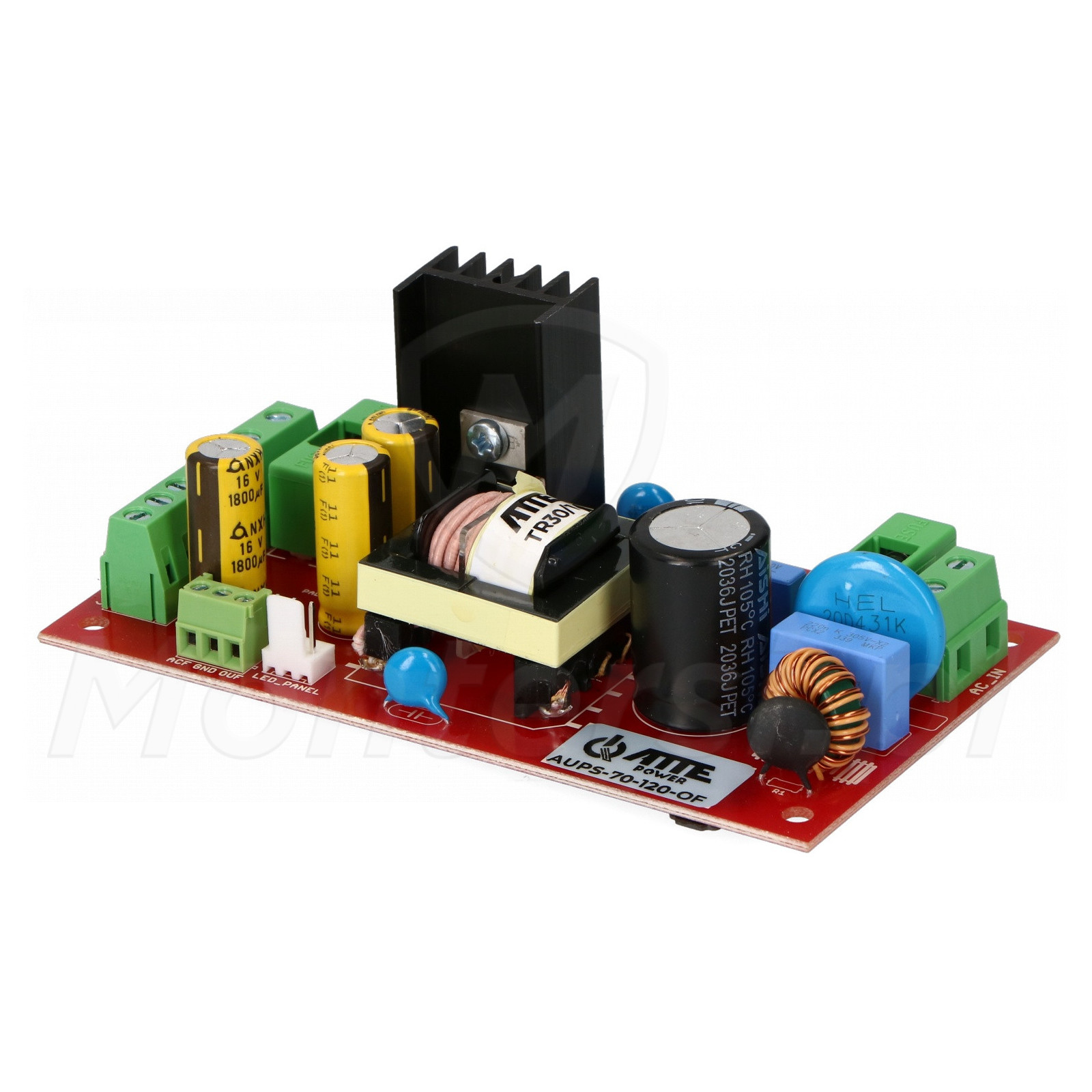

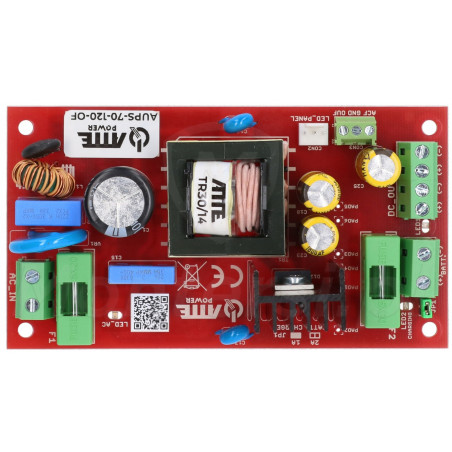

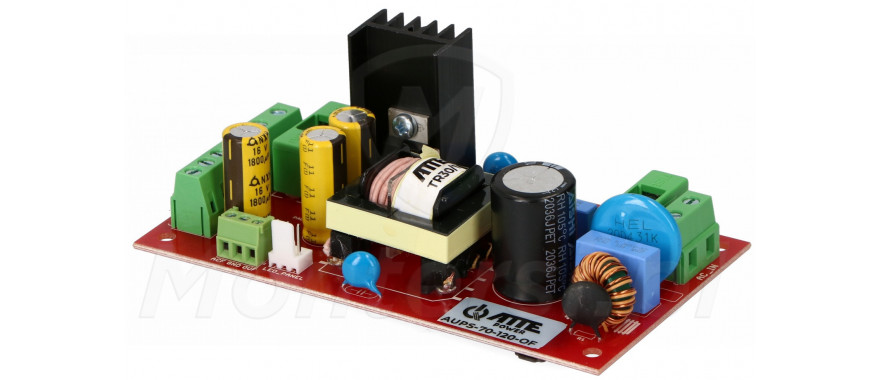

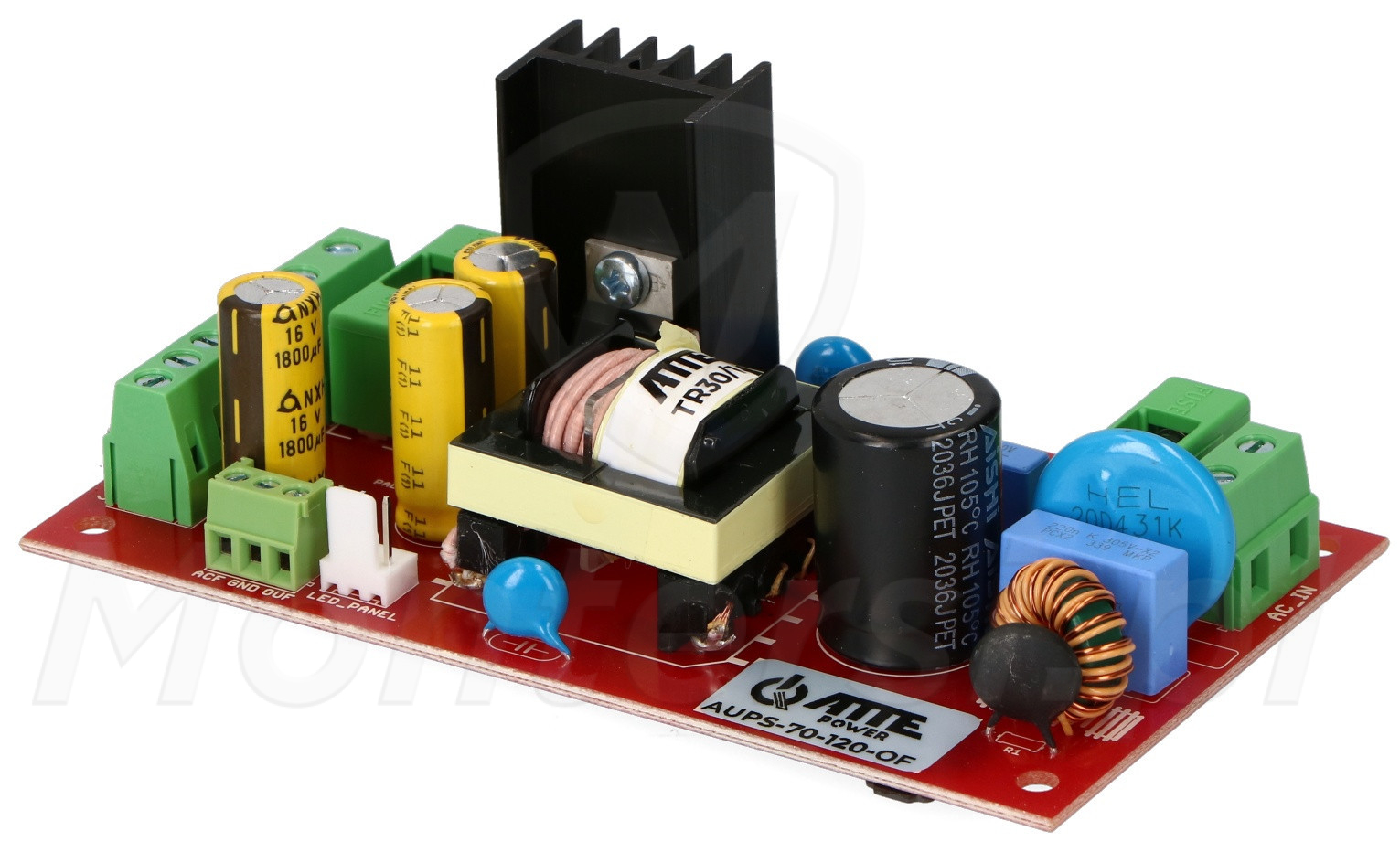

AUPS-70-120-OF - Zasilacz buforowy SMPS 12 V DC / 6 A

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-70-120-OF jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
• Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.2 V
• Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 6.3 A

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-70-120-OF cechuje się wysoką sprawnością, na poziomie 90%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-70-120-OF:

• Przeciwzwarciowe SCP
• Przeciążeniowe OLP
• Termiczne OHP
• Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

• LED1 (żółta) - obecność napięcia sieciowego 230 V AC
• LED2 (zielona) - obecność napięcia DC_out
• LED3 (czerwona) - ładowanie akumulatora

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-70-120-OF jest wyposażony w 2 wyjścia:

• OUF - brak napięcia DC_out
• ACF - brak napięcia AC

Konstrukcja OF

Możliwość montażu w praktycznie dowolnej obudowie

Cechą charakterystyczną zasilacza AUPS-70-120-OF jest konstrukcja typu Open Frame (OF). Dzięki czemu, można go zamontować w praktycznie dowolnej obudowie. Zasilacz jest jednak dedykowany do montażu w obudowach serii ABOX lub innych obudowach z otworowaniem systemowym w rastrze 10.8 mm. Obudowa z otworowaniem w rastrze umożliwia wygodne przymocowanie modułu zasilacza w pionie lub poziomie.
