AUPS-100-120-OF - Zasilacz buforowy SMPS 12 V DC / 8 A

Kod: 28541

Parametry techniczne:

  • Napięcie zasilania: 190 - 260 V AC
  • Napięcie wyjściowe: 10.2 - 13.8 V DC
  • Prąd wyjściowy (max): 8 A (10 A z ładowaniem akumulatora)
  • Moc zasilacza (max): 100 W (120 W z ładowaniem akumulatora)
  • Sprawność: 90%
  • Dedykowany akumulator: SLA (żelowy lub AGM)
  • Prąd ładowania akumulatora: 1 A / 2 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Mało
Czas realizacji:
24h
257,07 zł
netto: 209,00 zł

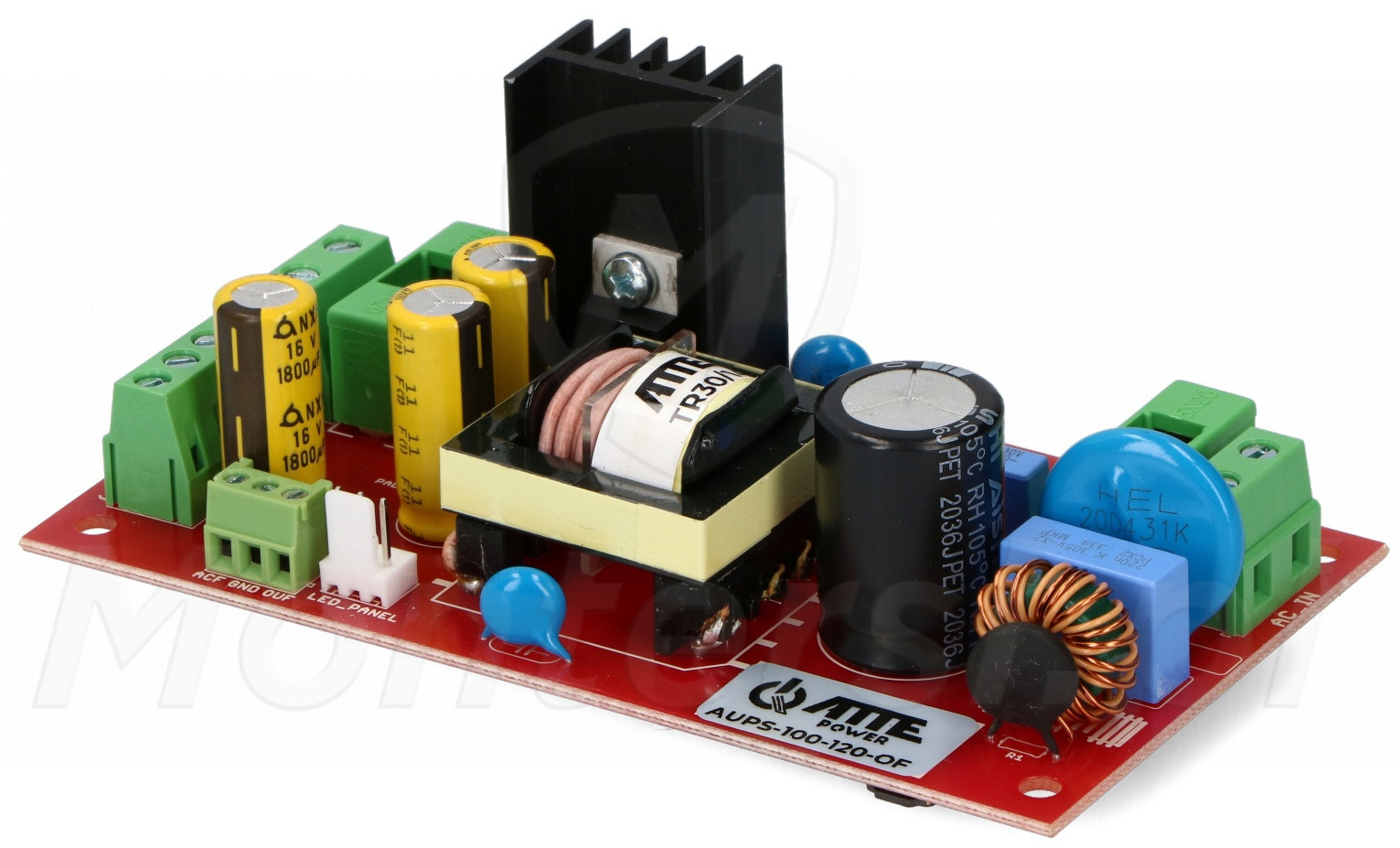

Zasilacz buforowy ATTE AUPS-100-120-OF
Atte
  • Zasilacz buforowy ATTE AUPS-100-120-OF

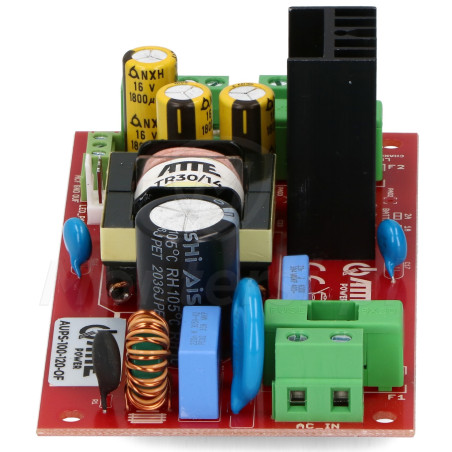

  • Bok zasilacza buforowego ATTE AUPS-100-120-OF

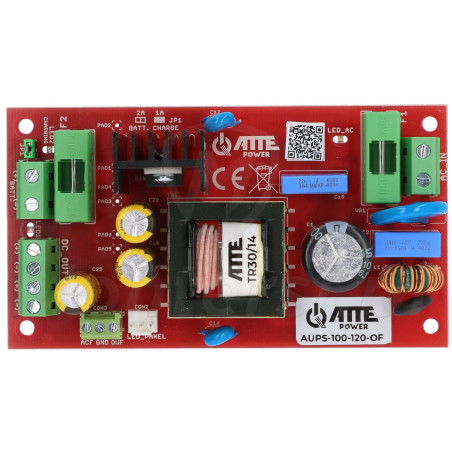

  • Zasilacz modułowy ATTE AUPS-100-120-OF

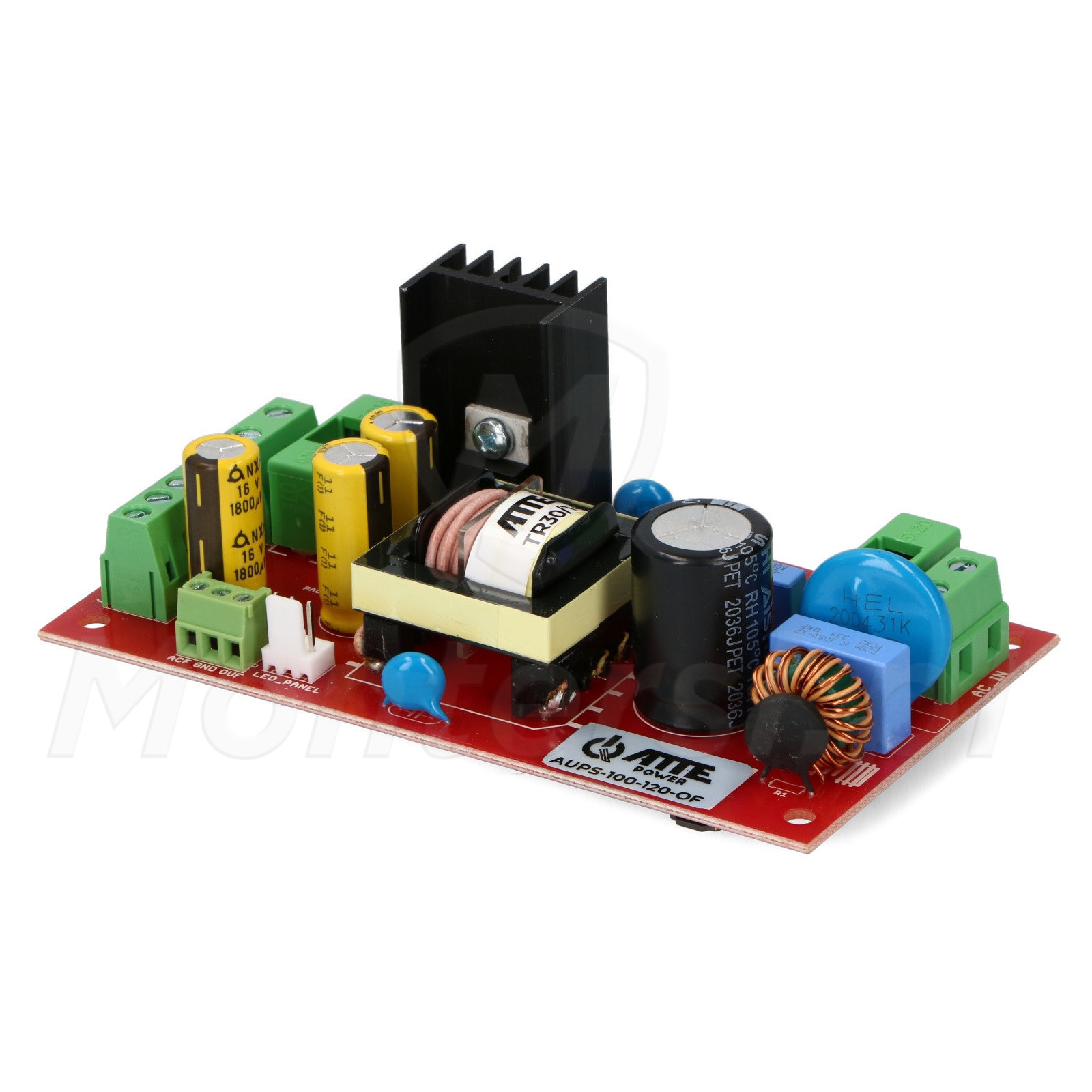

  • Modułowy zasilacz buforowy ATTE AUPS-100-120-OF

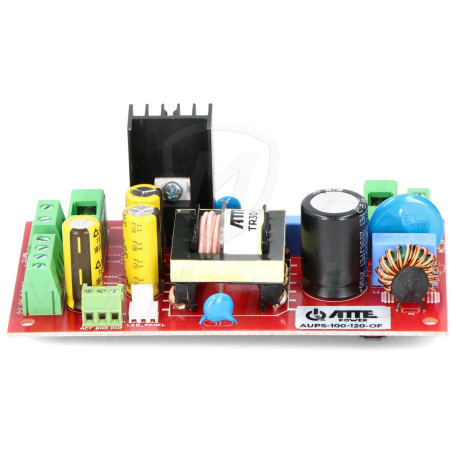

  • ATTE AUPS-100-120-OF - modułowy zasilacz buforowy

AUPS-100-120-OF - Moduł zasilacza buforowego SMPS, dedykowany do bezprzerwowego zasilania urządzeń wymagających napięcia 12 V DC. Sprawdza się on świetnie jako element systemów monitoringu CCTV, kontroli dostępu, systemów alarmowych i nie tylko. Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej przez długi okres czasu. Do cech charakterystycznych zasilacza AUPS-100-120-OF można zaliczyć:

  • Napięcie wyjściowe: 10.2 - 13.8 V DC
  • Maksymalny prąd wyjściowy: 10 A podczas ładowania akumulatora (8 A bez ładowania)
  • Współpraca z akumulatorami bezobsługowymi SLA (żelowymi lub AGM)
  • Wysoka sprawność na poziomie 90%
  • Zabezpieczenia: SCP, OLP, OHP, termiczne
  • Diodowa sygnalizacja stanu pracy
  • Wbudowane 2 wyjścia techniczne typu OC
  • Długi czas podtrzymania, w porównaniu do klasycznych systemów z zasilaczami UPS
  • Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
  • Konstrukcja typu Open Frame (OF), dedykowana do montażu w obudowach z otworowaniem systemowy w rastrze 10.8 mm

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 190 - 260 V AC
  • Napięcie wyjściowe: 10.2 - 13.8 V DC
  • Prąd wyjściowy (max): 8 A (10 A z ładowaniem akumulatora)
  • Moc zasilacza (max): 100 W (120 W z ładowaniem akumulatora)
  • Sprawność: 90%
  • Dedykowany akumulator: SLA (żelowy lub AGM)
  • Prąd ładowania akumulatora: 1 A / 2 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Wyjścia techniczne: TAK
  • Sygnalizacja pracy: Diody LED
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 118 x 65 x 45 mm
  • Waga: 0.15 kg
  • Gwarancja producenta: 24 miesiące

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-100-120-OF jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

  • Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
  • Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.2 V
  • Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 10 A

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-100-120-OF cechuje się wysoką sprawnością, na poziomie 90%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-100-120-OF:

  • Przeciwzwarciowe SCP
  • Przeciążeniowe OLP
  • Termiczne OHP
  • Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

  • LED1 (żółta) - obecność napięcia sieciowego 230 V AC
  • LED2 (zielona) - obecność napięcia DC_out
  • LED3 (czerwona) - ładowanie akumulatora

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-100-120-OF jest wyposażony w 2 wyjścia:

  • OUF - brak napięcia DC_out
  • ACF - brak napięcia AC

Konstrukcja OF

Możliwość montażu w praktycznie dowolnej obudowie

Cechą charakterystyczną zasilacza AUPS-100-120-OF jest konstrukcja typu Open Frame (OF). Dzięki czemu, można go zamontować w praktycznie dowolnej obudowie. Zasilacz jest jednak dedykowany do montażu w obudowach serii ABOX lub innych obudowach z otworowaniem systemowym w rastrze 10.8 mm. Obudowa z otworowaniem w rastrze umożliwia wygodne przymocowanie modułu zasilacza w pionie lub poziomie.
