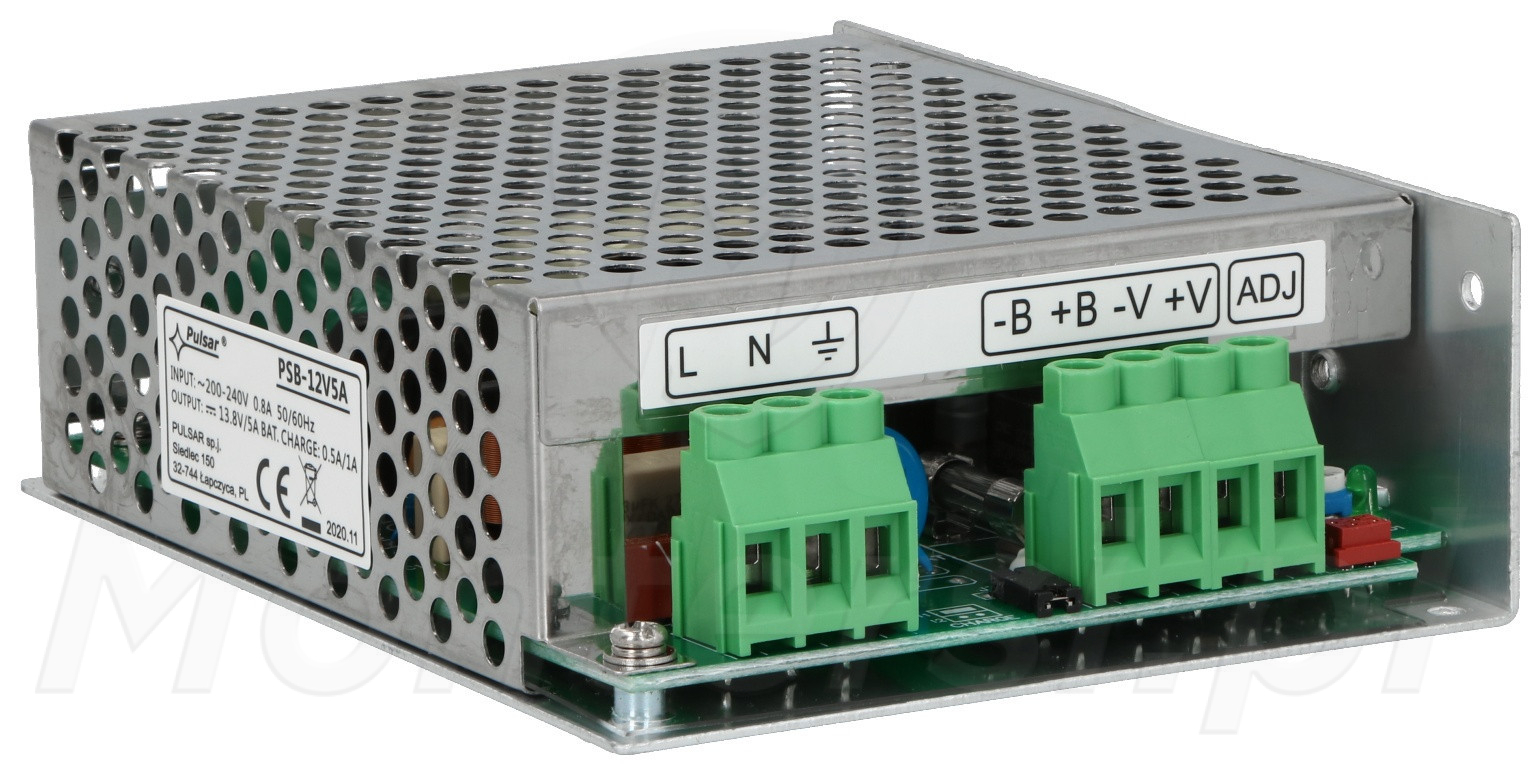

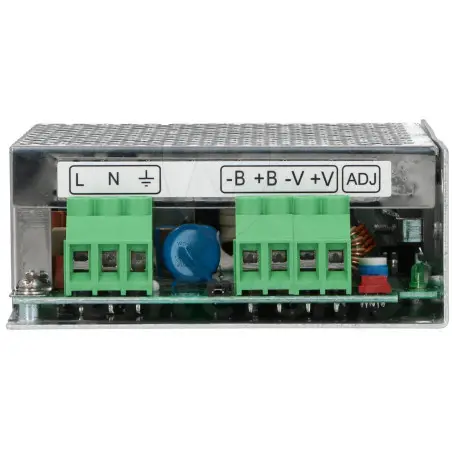

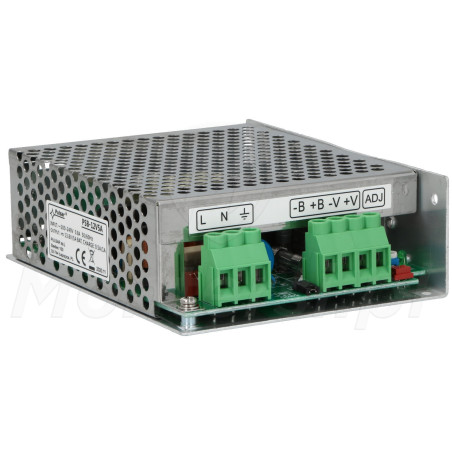

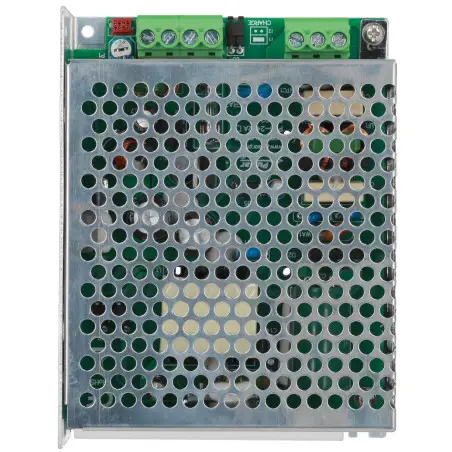

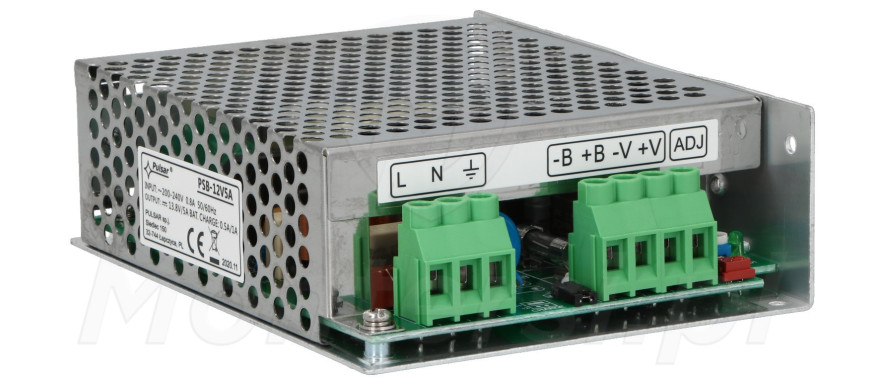

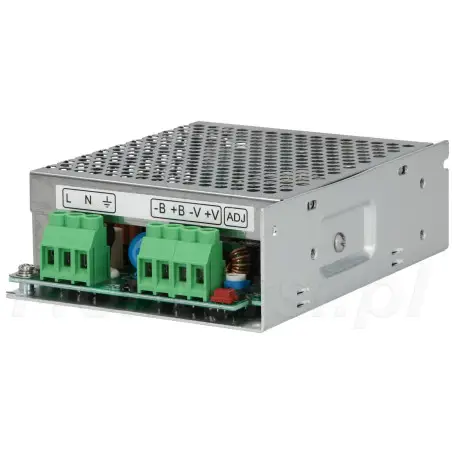

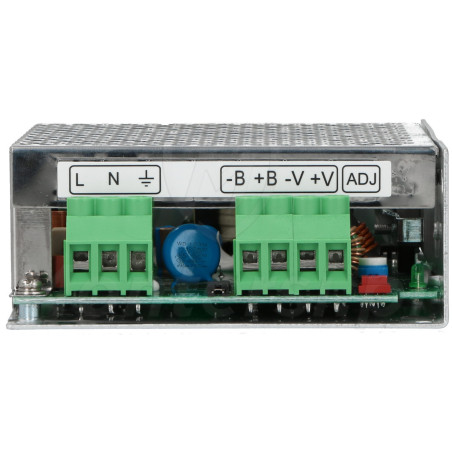

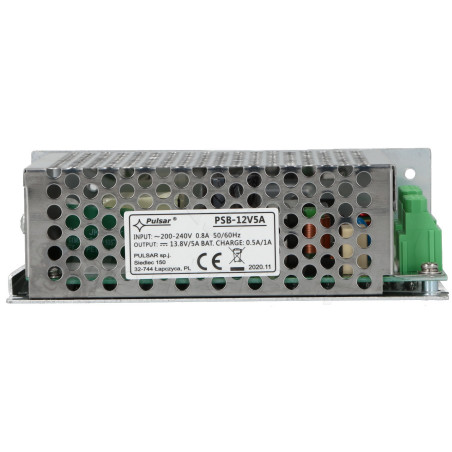

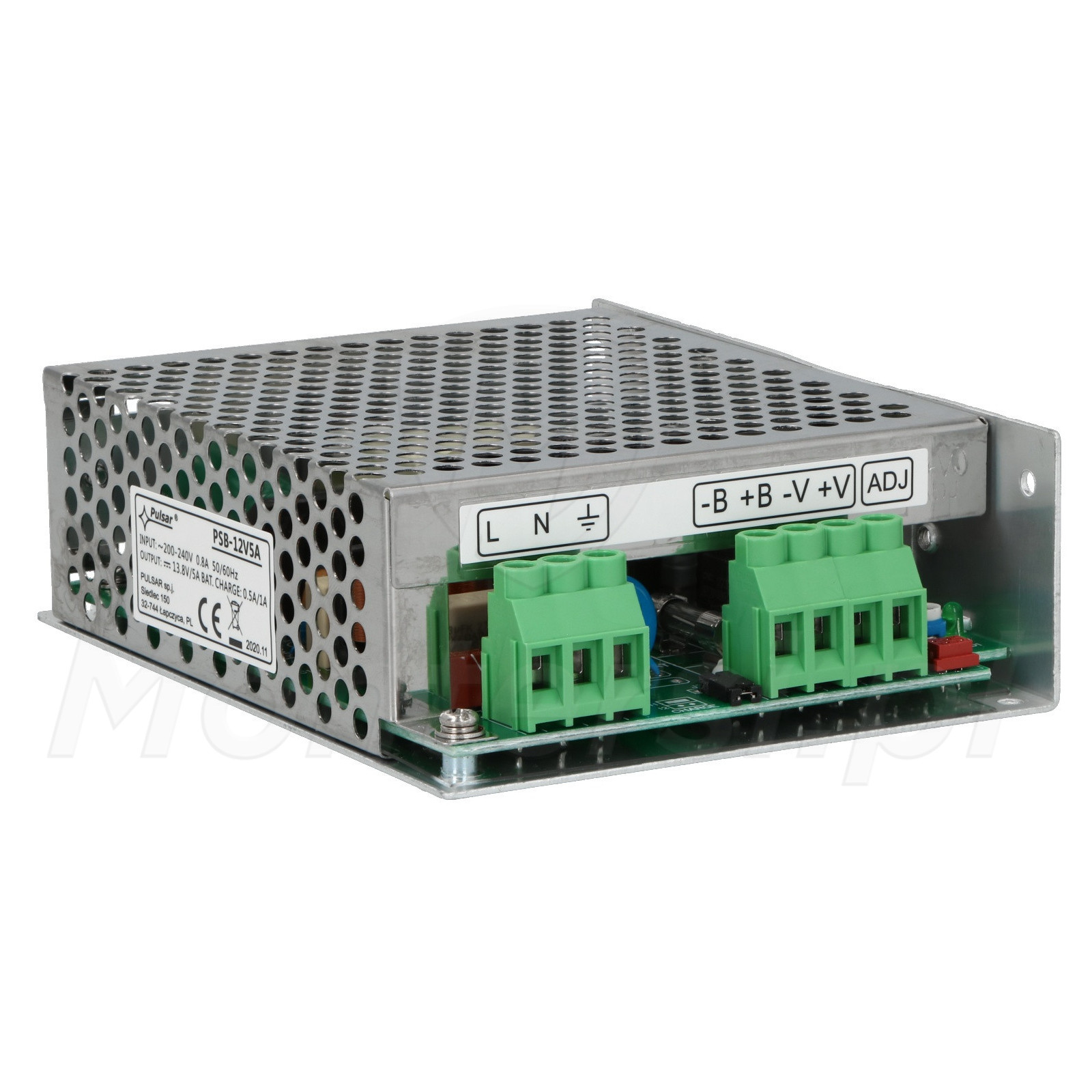

PSB-12V5A - Zasilacz buforowy 13.8 V DC / 5 A

Kod: 28264

Parametry techniczne:

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 13.5 - 14.4 V DC
  • Prąd wyjściowy (max): 5 A
  • Moc zasilacza (max): 76 W
  • Sprawność: 87%
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK

Warianty:

Mało
Czas realizacji:
24h
135,30 zł
netto: 110,00 zł

PSB-12V5A - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 12 V DC, których pobór prądu nie przekracza 5 A. PSB-12V5A jest zasilaczem uniwersalnym i znajduje zastosowanie w rozwiązaniach systemów CCTV, SSWiN, KD, wideodomofonów i nie tylko. Do elementów wyróżniających zasilacza można zaliczyć:

  • Modułowa konstrukcja - dedykowany do zabudowy
  • Zakres napięcia zasilania: 200 - 240 V AC
  • Możliwość regulacji napięcia wyjściowego: 13.5 - 14.4 V DC
  • Wysoka sprawność na poziomie 87%
  • Możliwość wyboru prądu ładowania akumulatora: 0.5 A / 1 A)
  • Optyczna sygnalizacja pracy + wejście na zewnętrzną sygnalizację optyczną
  • Montaż na szynie DIN, przy pomocy uchwytu DIN1

Sumaryczna wydajność prądowa zasilacza wynosi 5.5 A. Co oznacza, że w zależności od ustawionego prądu ładowania akumulatora, max. prąd wyjściowy będzie różny:

  • Prąd ładowania: 0.5 A / prąd wyjściowy: 5 A
  • Prąd ładowania: 1 A / prąd wyjściowy: 4.5 A

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 13.5 - 14.4 V DC
  • Prąd wyjściowy (max): 5 A
  • Moc zasilacza (max): 76 W
  • Sprawność: 87%
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Sygnalizacja pracy: Diada LED
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Wymiary: 129 x 98 x 40 mm
  • Waga: 0.32 kg
  • Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

PSB-12V5A jest zasilaczem buforowym i można do niego podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

  • Kontrola ładowania i konserwacji akumulatora
  • Możliwość wyboru prądu ładowania akumulatora: 0.5 A / 1 A (przy pomocy zworki)
  • Zabezpieczenie przed nadmiernym rozładowanie akumulatora (odłączenie zacisków gdy U < 9.5 V)
  • Zabezpieczenie przed zwarciem i odwrotnym podłączeniem akumulatora

Zabezpieczenia obwodu zasilacza PSB-12V5A:

  • Przeciwzwarciowe SCP - elektroniczne, automatyczny powrót
  • Przeciążeniowe OLP - 105% - 150% mocy zasilacza, automatyczny powrót
  • Nadnapięciowe OVP - > 19 V
  • Przepięciowe - warystory

Sprawność 87%

Stabilne parametry pracy ciągłej

Zasilacz PSB-12V5A cechuje się stosunkowo wysoką sprawnością, na poziomie 87%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

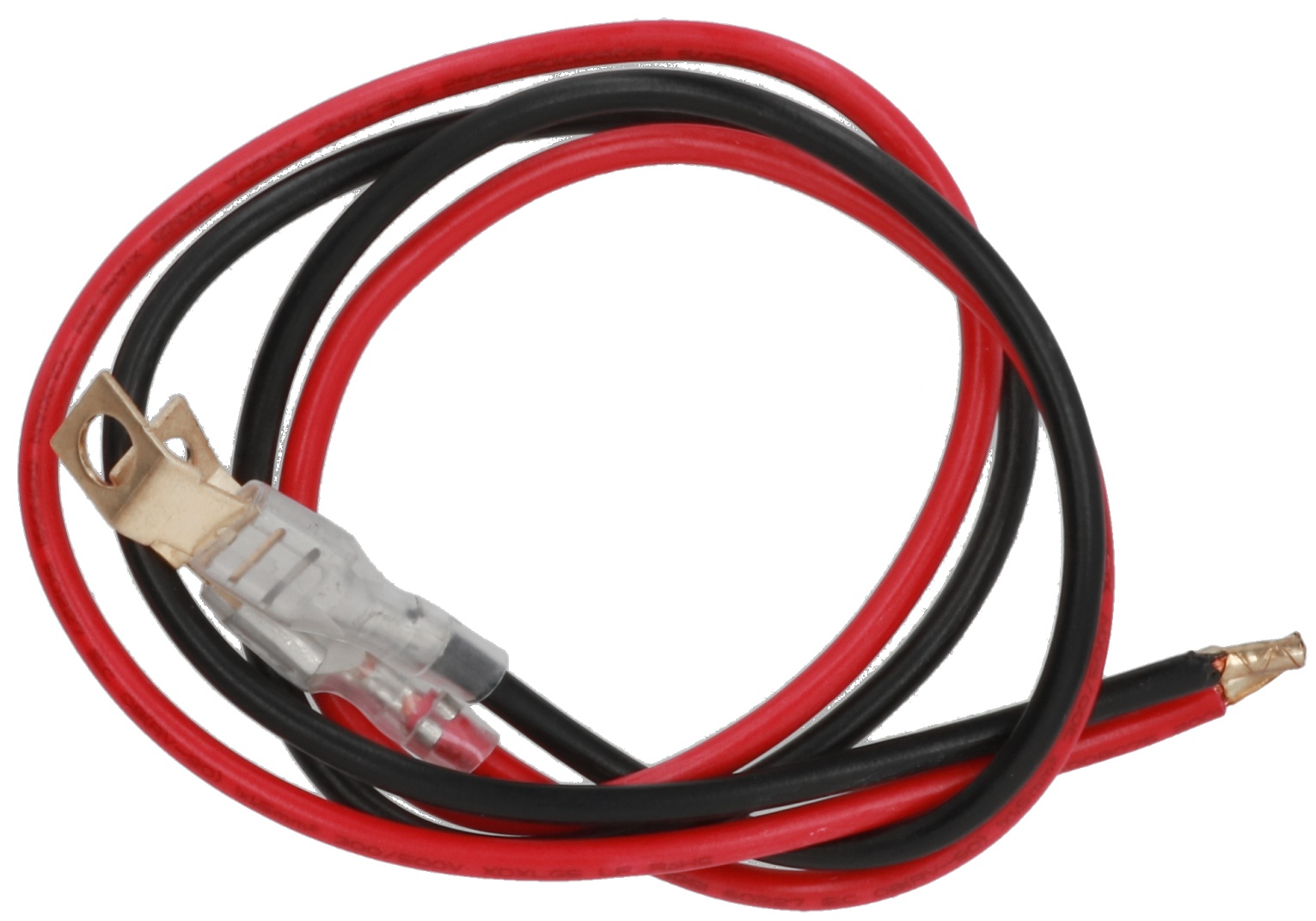

PSB-12V5A_7_kadr
