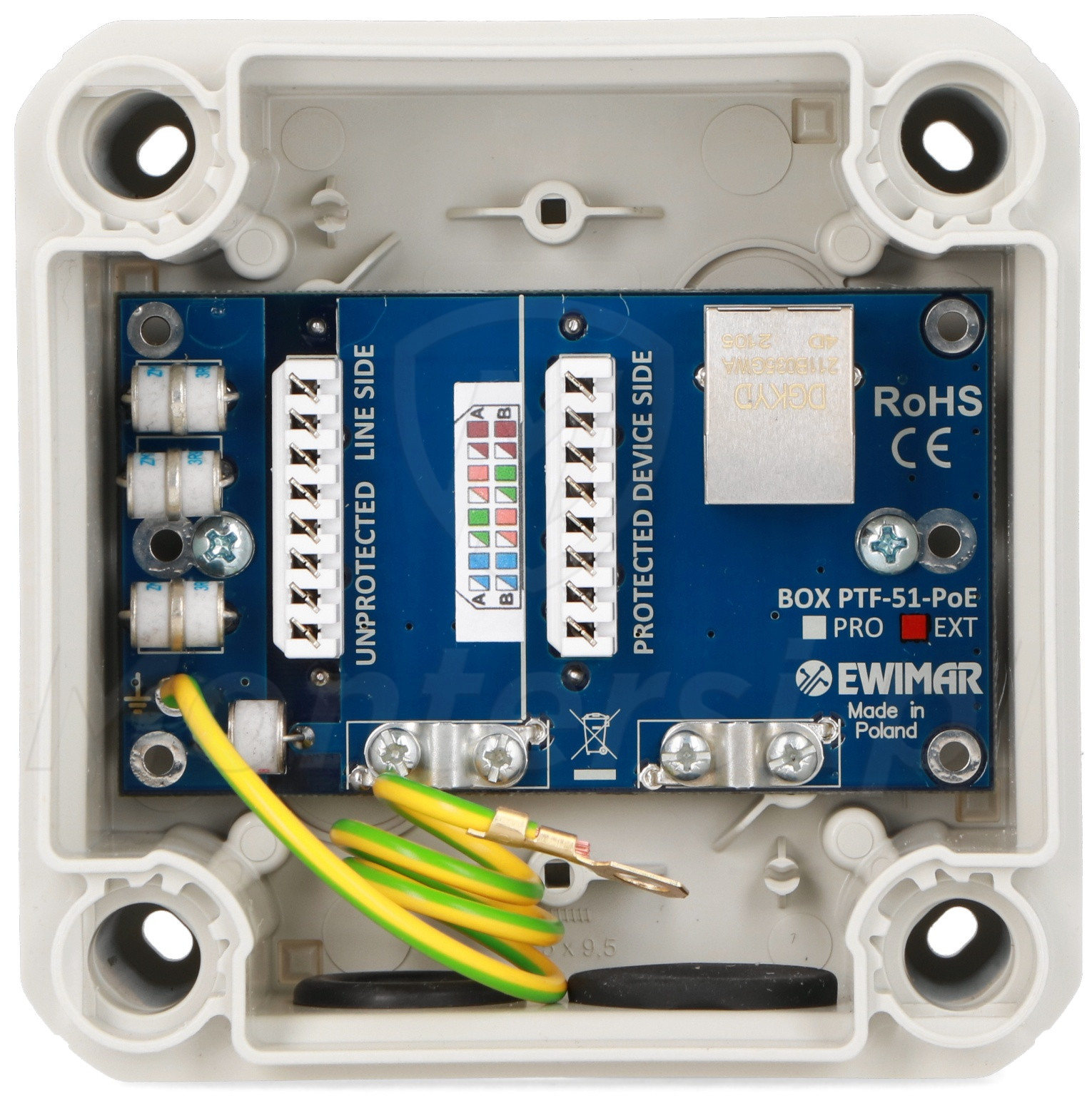

BOX-1-PTF-51-EXT/PoE - Zewnętrzny ogranicznik przepięć

Kod: 22340

Parametry techniczne:

Ilość kanałów: 1
Do linii: IP
Wejście: LSA (Krone)
Wyjścia: LSA (Krone) + RJ-45
Szybkość odprzęgania: 8/20μs
Poziom izolacji przy zadziałaniu: 600V
Rezystancja: 6 Ohm
Temperatura pracy: -30...+60 °C
Obudowa: IP65 ( góra i boki)
Wymiary: 114 x 114 x 57 mm

Dużo

Czas realizacji:

24h

338,25 zł

netto: 275,00 zł

Opis produktu
Załączniki

BOX-1-PTF-51-EXT/PoE - 1-kanałowe zabezpieczenie przeciwprzepięciowe w obudowie zewnętrznej, przeznaczone do instalacji w sieciach LAN. Przy jego pomocy możliwe jest skuteczne zabezpieczenie urządzeń takich jak np. kamery IP, routery lub switche przed przepięciami. Do najbardziej charakterystycznych cech zaliczyć można:

Skuteczność do 10 kA
Zgodność z siecią Ethernet 10Base-T i 100Base-T
3 stopnie ochrony przeciwprzepięciowej
Najwyższa skuteczność z wykorzystaniem technologii MOSFET
Polepszone parametry transmisyjne, obsługa HiPoE
Hermetyczna obudowa ukrywająca przewody kamer
Złącza Krone + RJ45

Parametry techniczne:

Parametry techniczne:

Ilość kanałów: 1
Do linii: IP
Wejście: LSA (Krone)
Wyjścia: LSA (Krone) + RJ-45
Szybkość odprzęgania: 8/20μs
Poziom izolacji przy zadziałaniu: 600V
Rezystancja: 6 Ohm
Temperatura pracy: -30...+60 °C
Obudowa: IP65 ( góra i boki)
Wymiary: 114 x 114 x 57 mm

Technologia MOSFET

Natychmiastowa ochrona urządzeń

BOX-1-PTF-51-EXT/PoE wykorzystuje super-szybki bezpiecznik automatyczny, wykonane w technologii MOSFET. Gwarantuje on skuteczną ochronę urządzeń przed gwałtownymi impulsami, które mogą powstawać podczas wyładowań atmosferycznych. Bezpiecznik charakteryzuje się wysoką skutecznością ochrony na wyładowania bezpośrednie wynoszące do 5 kA w czasie 8/20 μs.

Urządzenie wyposażone jest w dwa złącza typu LSA oraz gniazdo RJ-45 po stronie chronionej.

Seria EXTREME

Najwyższy stopień ochrony przepięciowej

Cechą charakterystyczną zabezpieczenia zaliczanego do serii EXTREME jest potrójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych
MOSFET - super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Bezpiecznik wykrywa nagły impuls prądu i błyskawicznie rozłącza obwód (w czasie około 1 us). Po zdławieniu przepięcia, połączenia jest przywracane i zabezpieczenie BOX PTF-1-EXT/PoE/Micro działa normalnie

Dodatkową zaleta technologii MOSFET jest wysoka skuteczność eliminacji przepięć powstałych wewnątrz linii transmisyjnych. Cechują się one również niską podatnością na uszkodzenia wywołane długotrwałym działaniem prądów udarowych.

Zewnętrzna obudowa

Możliwość montażu tuż przy kamerze

Urządzenie zostało umieszczone w hermetycznej obudowie z gumowym przepustem kablowym. Dzięki temu urządzenie może być zamontowane na słupie lub elewacji bezpośrednio przy kamerze. Należy jednak pamiętać, że obudowa nie powinna być montowana poniżej gruntu lub poziomu linii wody.
