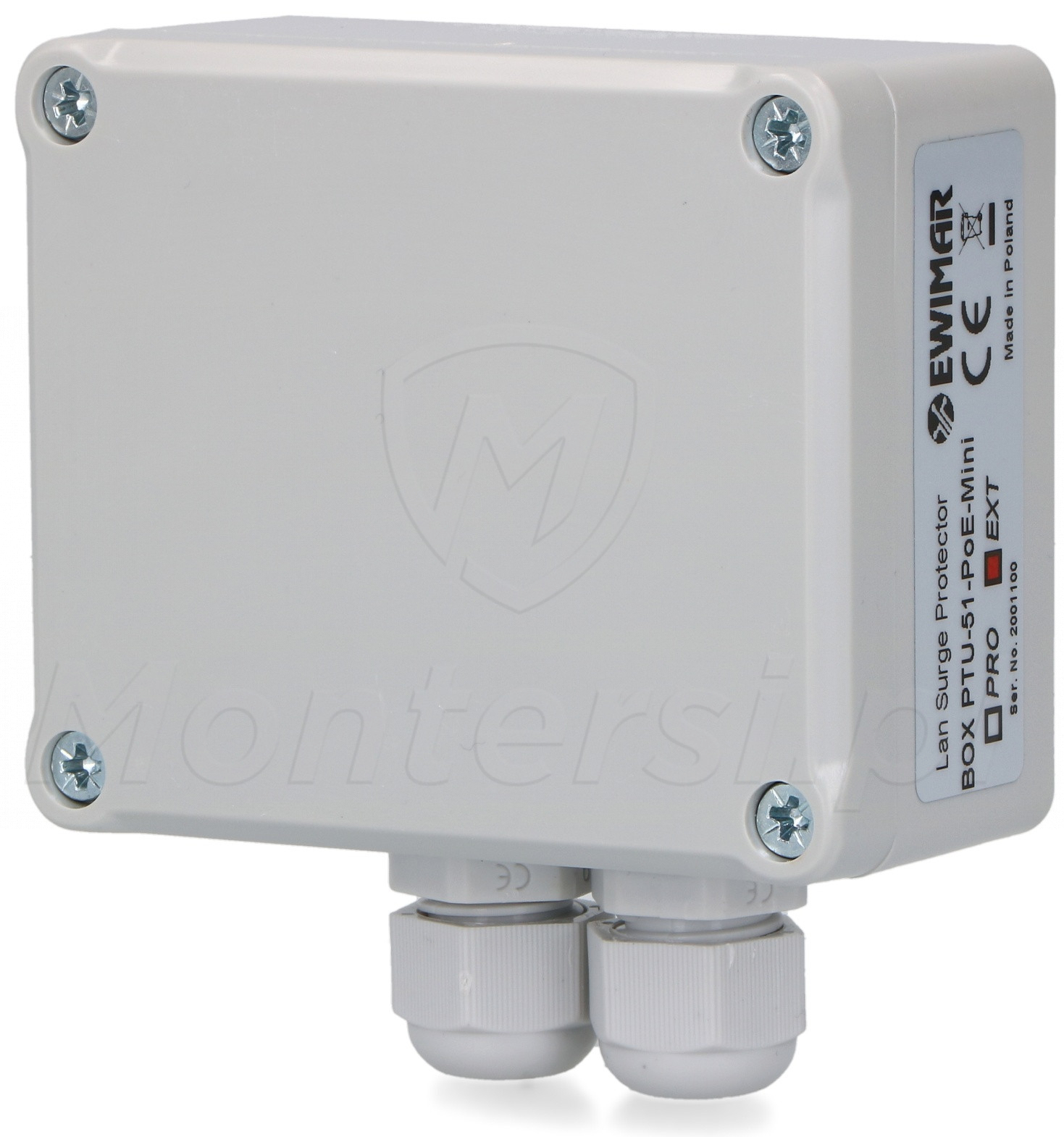

BOX PTU-51/EXT/PoE/Mini - Zabezpieczenie przeciwprzepięciowe

Kod: 26952

Parametry techniczne:

Ilość kanałów: 1
Do linii: IP
Do systemów: Monitoring IP i sieci LAN
Wejście: 1x złącze LSA (Krone)
Wyjście: 1x złącze LSA (Krone)
Zgodność z sieciami: 100 Base-T
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 8 V, PoE: 93 V
Poziom ochrony linia-ziemia: 600 V
Napięcie znamionowe linia-linia: Dane: 3.3 V, PoE: 58 V
Napięcie znamionowe linia-ziemia: 90 V
Chronione standardy PoE: 802.3af, 802.3at, 802.3bt-typ 3
Obudowa: IP65
Temperatura pracy: -30...+60 °C

Dużo

Czas realizacji:

24h

293,97 zł

netto: 239,00 zł

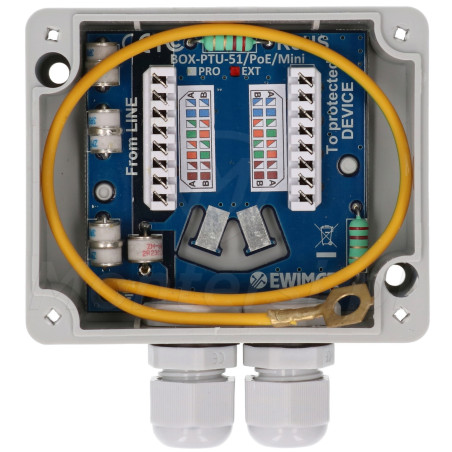

Wnętrze zabezpieczenia przeciwprzepięciowego BOX PTU-51/EXT/PoE/Mini

Opis produktu
Załączniki

BOX PTU-51-EXT/PoE/Mini - Zabezpieczenie przeciwprzepięciowe w hermetycznej obudowie. Zaliczane do serii EXTREME, cechuje się najwyższym stopniem ochrony przeciwprzepięciowej. Dzięki czemu może być z powodzeniem stosowany do ochrony urządzeń montowanych na zewnątrz budynków, na konstrukcjach metalowych, słupach lub w środowisku przemysłowym. Moduł BOX PTU-51-EXT/PoE/Mini znajduje szerokie zastosowanie w systemach monitoringu IP, do ochrony kamer, switchy i rejestratorów NVR. Można go również wykorzystać do ochrony komputerów, sterowników PLC, innych urządzeń pracujących w sieci 100 Mb/s.

Do cech charakterystycznych zabezpieczenia przeciwprzepięciowego BOX PTU-51-EXT/PoE/Mini można zaliczyć:

Seria EXTREME - potrójny stopień ochrony
Super-szybki bezpiecznik MOSFET z automatycznym resetem
Wbudowane złącza LSA (Krone)
Skuteczna praca w sieci LAN fast ethernet (10 / 100 M)
Zgodność z okablowaniem: kategoria 5, 5e i 6
Ochrona linii zasilających PoE standardów 802.3af / 802.3at / 802.3bt-typ 3 (HiPoE, UPOE)
Hermetyczna obudowa z dławnikami na przewody (IP65)

Parametry techniczne:

Parametry techniczne:

Ilość kanałów: 1
Do linii: IP
Do systemów: Monitoring IP i sieci LAN
Wejście: 1x złącze LSA (Krone)
Wyjście: 1x złącze LSA (Krone)
Zgodność z sieciami: 100 Base-T
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 8 V, PoE: 93 V
Poziom ochrony linia-ziemia: 600 V
Napięcie znamionowe linia-linia: Dane: 3.3 V, PoE: 58 V
Napięcie znamionowe linia-ziemia: 90 V
Chronione standardy PoE: 802.3af, 802.3at, 802.3bt-typ 3
Obudowa: IP65
Temperatura pracy: -30...+60 °C
Wymiary: 90 x 75 x 41 mm (bez dławic)

Seria EXTREME

Najwyższy stopień ochrony przepięciowej

Cechą charakterystyczną zabezpieczenia zaliczanego do serii EXTREME jest potrójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych
MOSFET - super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Bezpiecznik wykrywa nagły impuls prądu i błyskawicznie rozłącza obwód (w czasie około 1 us). Po zdławieniu przepięcia, połączenia jest przywracane i zabezpieczenie BOX PTU-51-EXT/PoE/Mini działa normalnie

Dodatkową zaleta technologii MOSFET jest wysoka skuteczność eliminacji przepięć powstałych wewnątrz linii transmisyjnych. Cechują się one również niską podatnością na uszkodzenia wywołane długotrwałym działaniem prądów udarowych.

Złącza LSA (Krone)

Duża wytrzymałość udarowa

Zastosowane w module złącza LSA (Krone) cechują wyższą wytrzymałością udarową, w porównaniu do gniazd RJ-45. Cecha ta jest istotna w przypadku wystąpienia przepięcia o dużej wartości udarowej, które mogłoby uszkodzić urządzenia podłączone do standardowych zabezpieczeń przeciwprzepięciowych.

Hermetyczna obudowa

Bezawaryjna praca na zewnątrz i miejsce na kable

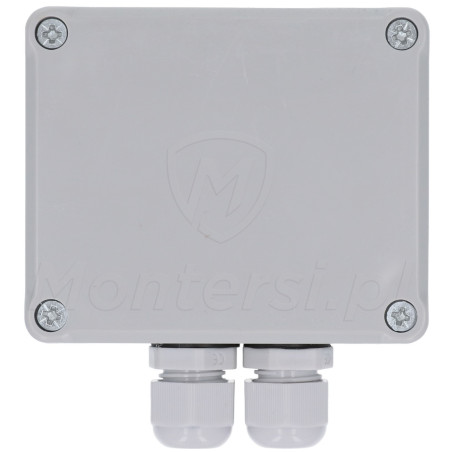

Dużą zaletą ogranicznika BOX PTU-51-EXT/PoE/Mini jest hermetyczna obudowa IP65 z dławnicami. Zapewnia ona praktycznie całkowitą ochronę przed zapyleniem i opadami atmosferycznymi, umożliwiając poprawną pracę na zewnątrz. Obudowa posiada również duże przepusty z dławnicami i wolną przestrzeń, dzięki którym do jej wnętrza można z łatwością wprowadzić kable połączeniowe kamery.
