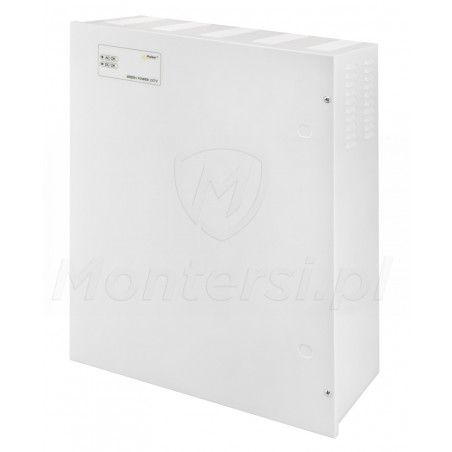

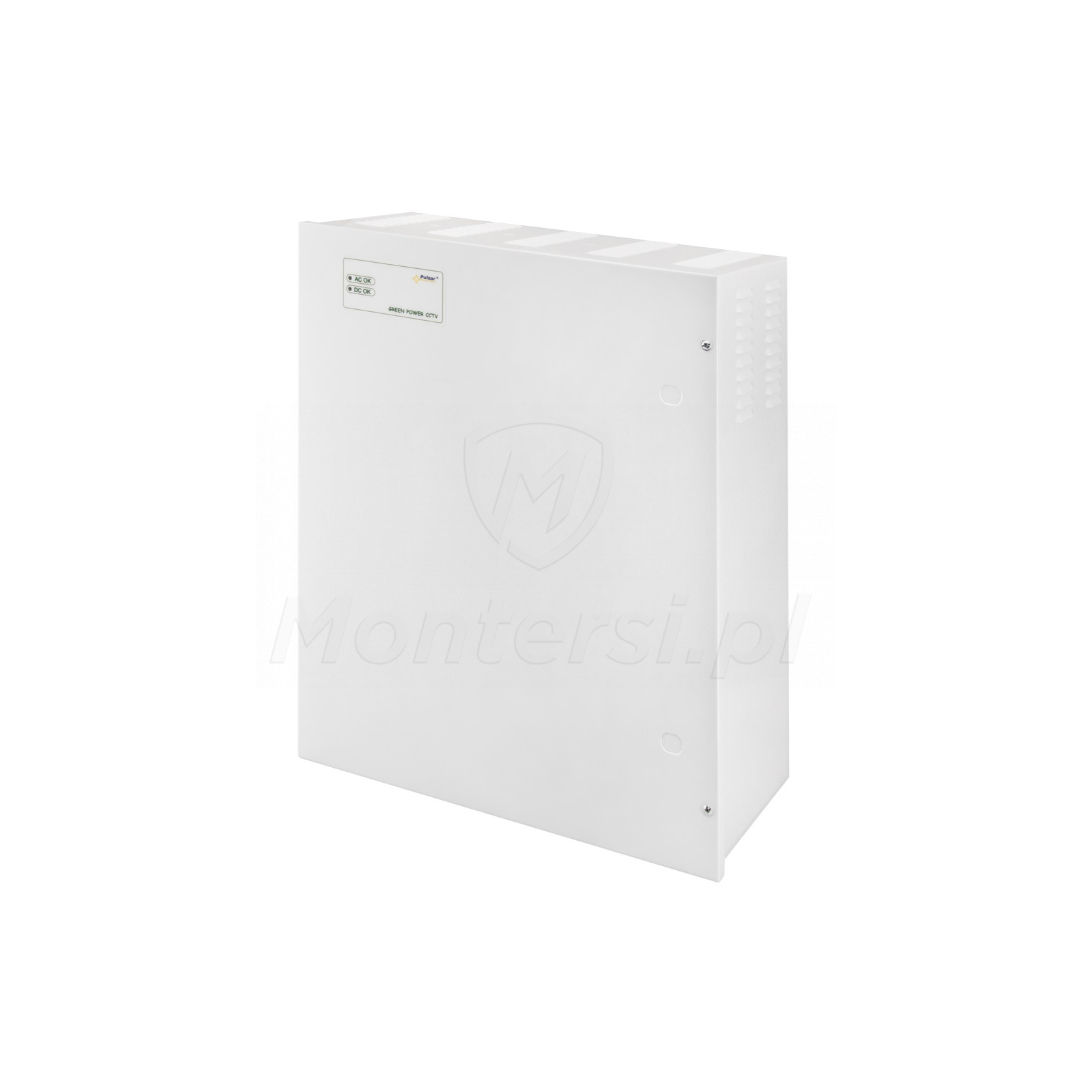

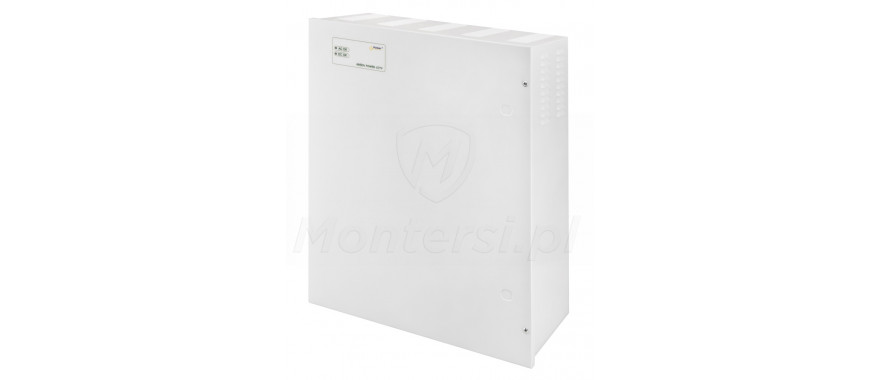

Zasilacz buforowy, dedykowany do pracy w systemie monitoringu CCTV. Uniwersalny i niezawodny, umożliwia realizację zasilania do 16 kamer 12V DC (1 A) i 1 rejestratora 12V DC (5 A) jednocześnie. Cechą charakterystyczną modelu PSUPS20A12CR jest miejsce na rejestrator o maksymalnych wymiarach 380 x 340 x 175 mm. Jego dodatkowymi zaletami są:

  • Wysoka sprawnością na poziomie 85%
  • Miejsce na 2 akumulatory podtrzymujące 17 Ah / 12 V
  • Liczne zabezpieczenia, gwarantujące poprawną pracę i chroniące podłączone urządzenia przed uszkodzeniem

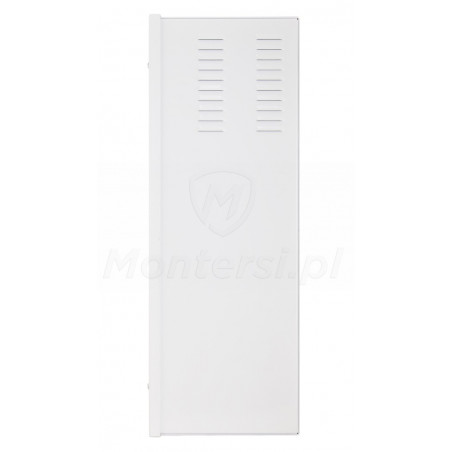

  • Duża obudowa z wentylatorem, przeznaczona do montażu natynkowego
  • Wbudowany układ korekcji współczynnika mocy (PFC)
  • Możliwość regulacja napięcia wyjściowego (12 - 14 V)

Model jest doskonałym wyborem dla wszystkich osób, które poszukują kompletnego systemu zasilania monitoringu. Sprawdza się świetnie w każdym średniej wielkości systemie CCTV, zbudowanym w oparciu o klasyczne kamery i rejestrator - można go polecać do realizacji zasilania w monitoringu sklepu, biura, domu, itp. Oczywiście nic nie stoi na przeszkodzie, aby zasilacz wykorzystać w zupełnie innym systemie.

Parametry techniczne:

  • Napięcie zasilania: 176 - 264 V AC
  • Napięcie wyjściowe: 12 - 14 V DC
  • Ilość wyjść: 17
  • Dedykowany akumulator: 2x kwasowo-ołowiowy 17 Ah / 12 V
  • Prąd ładowania akumulatora: 2 A / 4 A / 8 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Zabezpieczenie antysabotażowe: TAK

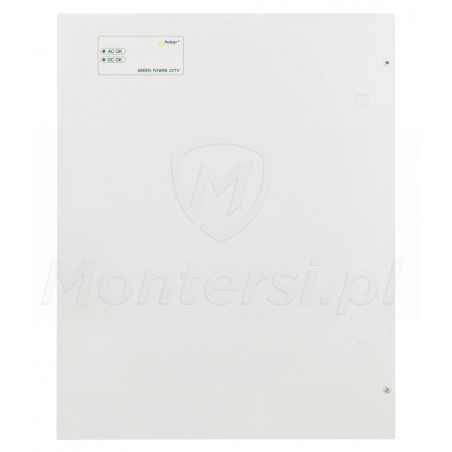

  • Sygnalizacja pracy: Diody LED
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Wymiary: 413 x 535 x 180 mm
  • Gwarancja producenta: 24 miesiące

Przykładowe zastosowanie zasilacza PSUPS20A12CR

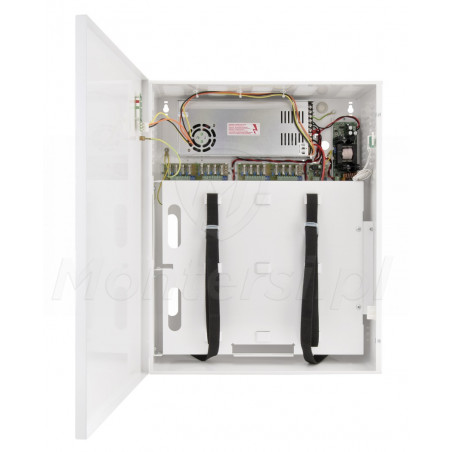

Miejsce na akumulator

Podtrzymanie systemu w przypadku awarii sieci 230V AC
We wnętrzu obudowy zasilacza PSUPS20A12CR znajduje się miejsce na 2 akumulatory kwasowo-ołowiowe 17 Ah / 12 V. Po ich zastosowaniu, może on pracować w trybie awaryjnym - podtrzymując pracę systemu po awarii sieci elektrycznej. Zasilacz automatycznie przełącza się w tryb akumulatorowy, a gdy awaria sieci 230V AC ustanie, samodzielnie wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatorów. Dodatkowymi zaletami obwodu akumulatora są:

  • Zabezpieczenie przed zwarciem lub odwrotnym podłaczeniem
  • Kontrola procesu ładowania i konserwacji
  • Ochrona przed nadmiernym rozładowaniem
  • Zmiana prądu ładowania akumulatora przy pomocy zworki - 2 A, 4 A lub 8 A

Uwaga!
Prąd ładowania akumulatora silnie wpływa na wydajność prądową wyjść. Szczegóły można znaleźć w instrukcji.

Sprawność 85%

Wysoka wydajność zasilacza
Cechą charakterystyczną modelu jest stosunkowo wysoka sprawność na poziomie 85%. Podczas pracy, jedynie niewielka część energii jest tracona pod postacią wydzielającego się ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy w czasie.

Miejsce na rejestrator

Dodatkowe zabezpieczenie rejestratora
Cechą charakterystyczną modelu 20A12CR jest duża obudowa, we wnętrzu której można umieścić rejestrator (max. 380 x 340 x 175 mm). Takie rozwiązanie dodatkowo zabezpiecza centralny punkt systemu przed osobami trzecimi. Ponadto sprawia, że system cały system zajmuje mniej miejsca.

Zastosowanie zabezpiecznie

Bezawaryjna praca i ochrona podłączonych urządzeń

  • Zabezpieczenie przeciwzwarciowe (SCP) - 2 listwy bezpieczników topikowych do kamer i 1 listwa z bezpiecznikiem topikowym do rejestratora
  • Zabezpieczenie przeciążeniowe (OLP) - 105% - 150% mocy zasilacza
  • Zabezpieczenie przepięciowe - warystory
  • Zabezpieczenie nadnapięciowe (OVP) - dla napięcia ponad 16 V
  • Zabezpieczenie termiczne (OHP)
  • Zabezpieczenie antysabotażowe, chroniące przed otwarciem obudowy lub oderwaniem od podłoża
