AUPS-40-120-F - Zasilacz buforowy SMPS 12 V DC / 3.5 A

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-40-120-F jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Szybkie ładowanie akumulatora prądem o max. wartości 1.5 A (zależnie od stopnia rozładowania akumulatora)
• Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.8 V
• Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 6.3 A

Sprawność 92%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-40-120-F cechuje się wysoką sprawnością, na poziomie 92%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-40-120-F:

• Przeciwzwarciowe SCP
• Przeciążeniowe OLP
• Termiczne OHP
• Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

• LED1 (żółta) - obecność napięcia sieciowego 230 V AC
• LED2 (zielona) - obecność napięcia DC_out
• LED3 (czerwona) - ładowanie akumulatora

Na obudowie ABOX-F umieszczono także 2 diody LED, które również sygnalizują stan pracy zasilacza:

• LED AC (zielona) - obecność napięcia sieciowego 230 V AC
• LED DC (czerwona) - obecność napięcia DC_out

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-40-120-F jest wyposażony w 2 wyjścia:

• OUF - brak napięcia DC_out
• ACF - brak napięcia AC

Obudowa ABOX-F

Wygodny montaż i dodatkowe zabezpieczenie zasilacza

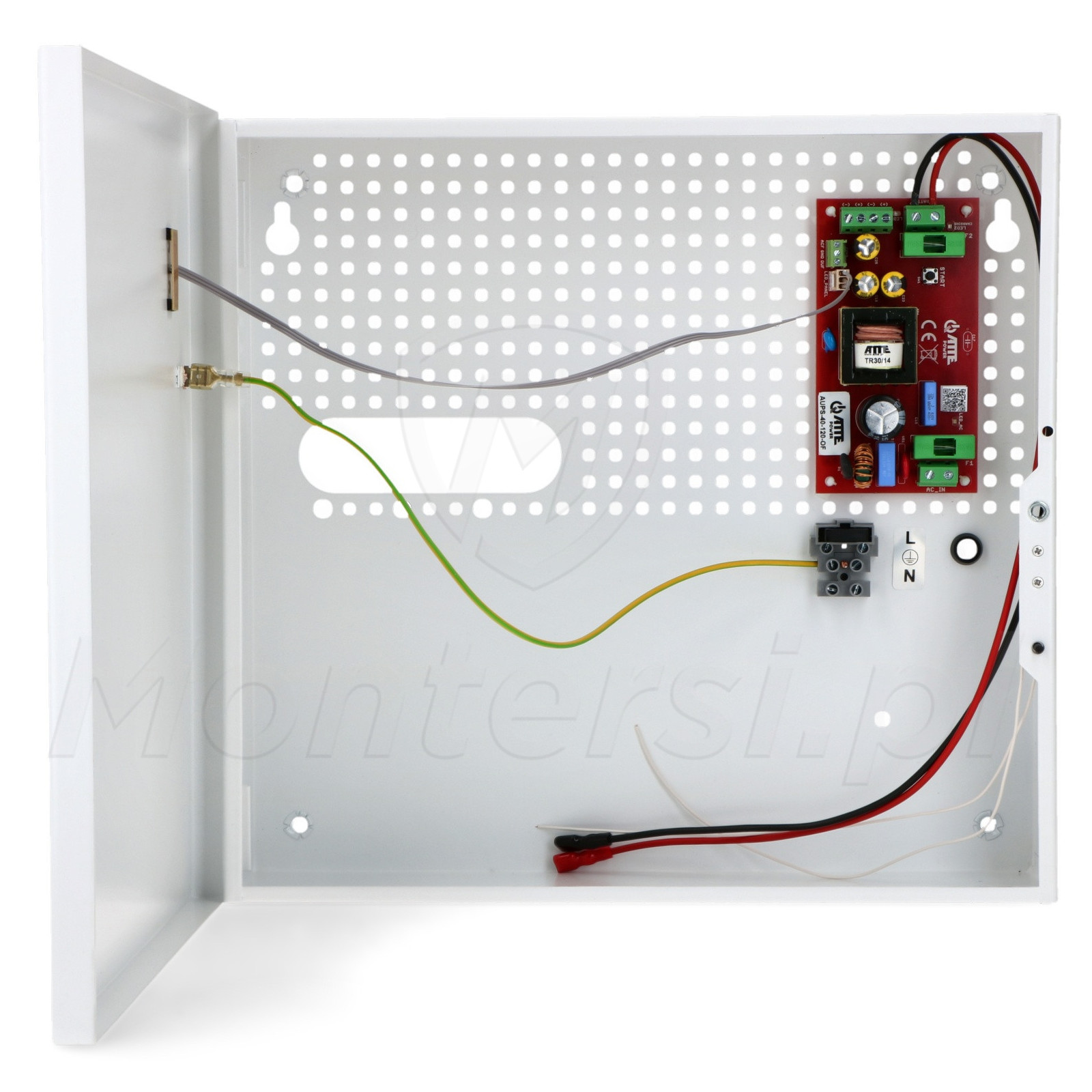

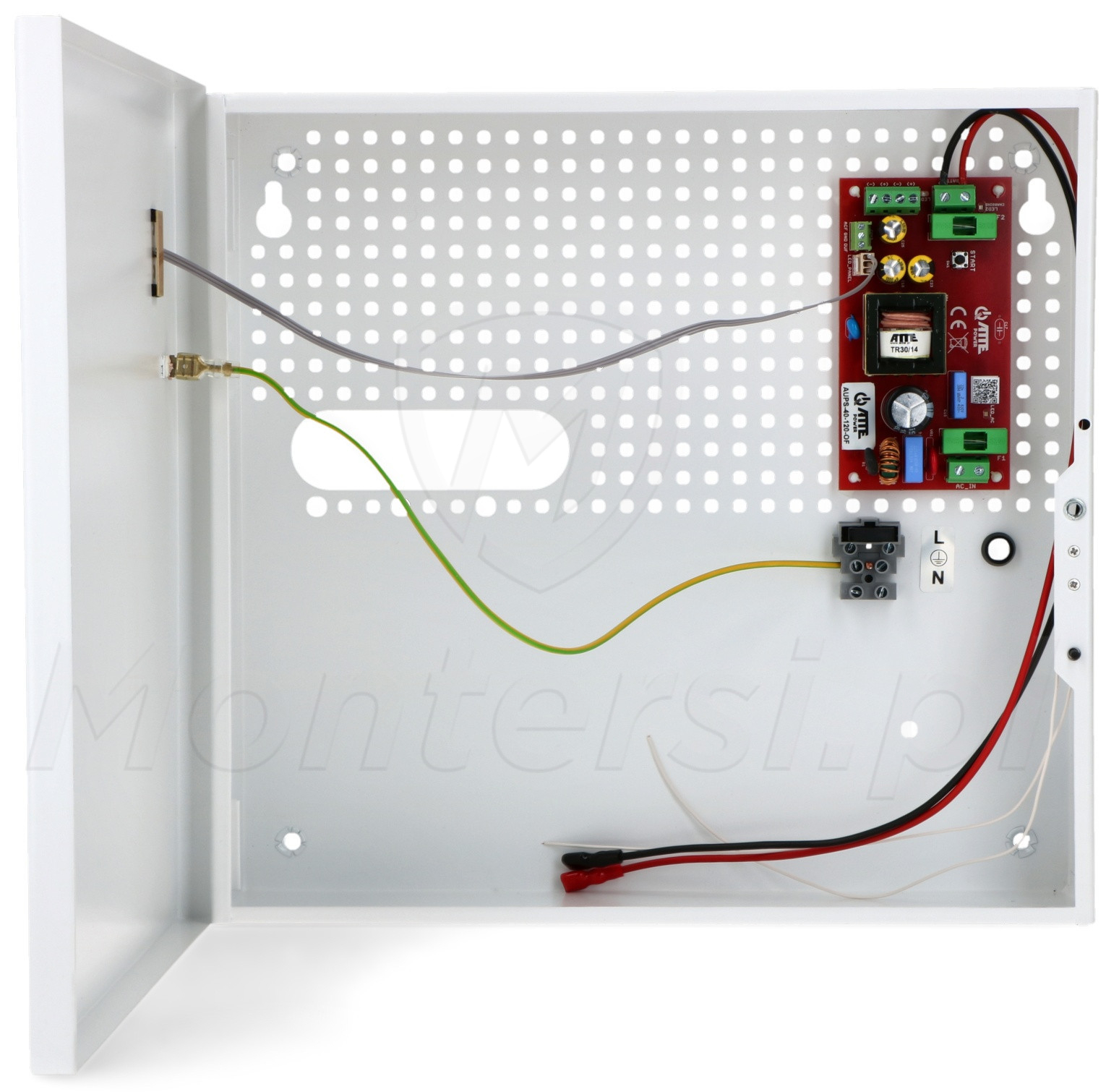

Zasilacz AUPS-40-120-F umieszczono w metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę elementów przed ingerencją osób trzecich i umożliwia ich estetyczny montaż w swoim wnętrzu. Do elementów wyróżniających obudowy ABOX-F można zaliczyć:

• Wykonana z blachy stalowej 0.8 mm (IP20), malowanej proszkowo w kolorze białym
• Zdejmowane drzwiczki z zamykaniem na śrubę
• Miejsce na akumulator 18 Ah
• Diodowa sygnalizacja stanu pracy
• Systemowe otworowanie w rastrze 10.8 mm (możliwość poziomego lub pionowego montażu elementów we wnętrzu obudowy)
• Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (tamper otwarcia)
• Posiada dystans od ściany (8 mm) umożliwiający proste wprowadzenie przewodów połączeniowych
