HPSG2-24V2A-B - Zasilacz buforowy 27.6 V DC / 2 A, Grade 2

Kod: 30516

Parametry techniczne:

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 22 - 27.5V DC
  • Prąd wyjściowy (max): 2.5 A
  • Moc zasilacza (max): 69 W
  • Sprawność: 89%
  • Dedykowany akumulator: 12 V / 7 Ah
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Warianty:

Mało
Czas realizacji:
24h
301,35 zł
netto: 245,00 zł

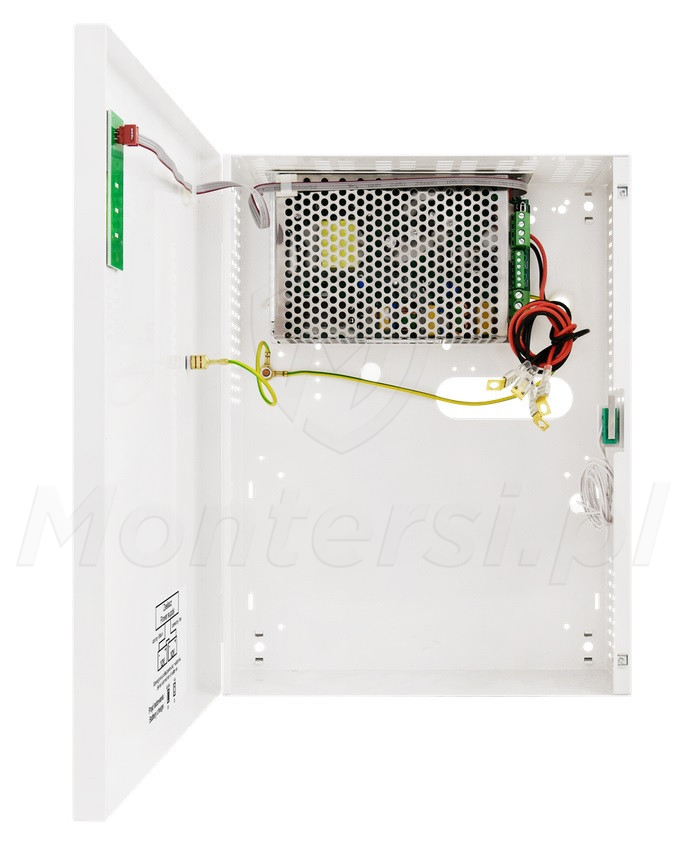

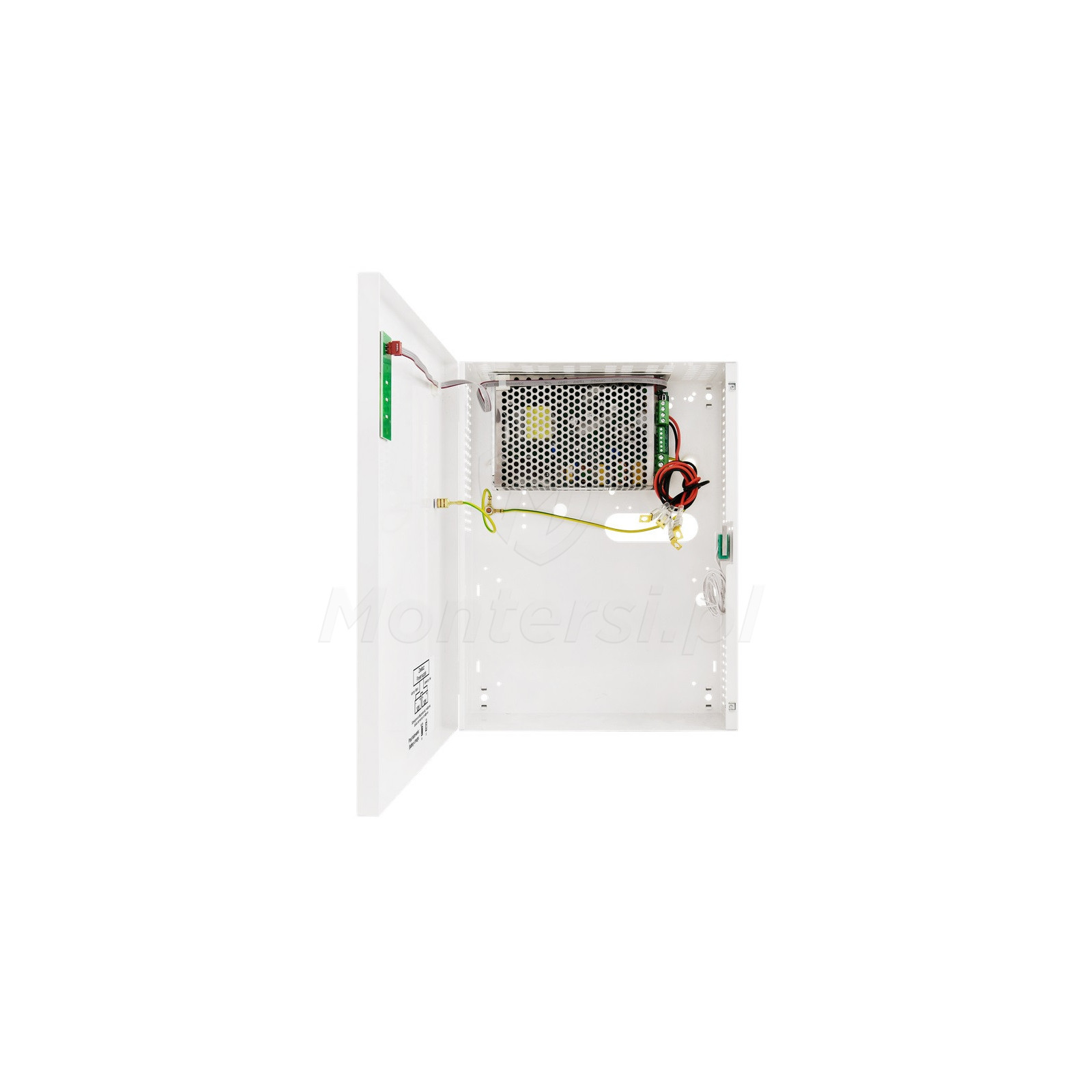

Wnętrze zasilacza buforowego HPSG2-24V2A-B
  • Wnętrze zasilacza buforowego HPSG2-24V2A-B
  • Zasilacz buforowy HPSG2-24V2A-B

HPSG2-24V2A-B - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 24 V DC, których pobór prądu nie przekracza 2 A. Stabilny, niezawodny i wydajny, znajduje szerokie zastosowanie w systemach alarmowych (SSWiN) i systemach kontroli dostępu (KD). Zasilacz HPSG2-24V2A-B sprawdza się również świetnie w systemach monitoringu wizyjnego (CCTV) oraz systemach domofonowych i wideodomofonowych. Do elementów wyróżniających zasilacza można zaliczyć:

  • Wsparcie normy alarmowej EN 50131 Grade 2
  • Wsparcie normy kontroli dostępu EN 60839-11:2013 Grade 2
  • Zakres napięcia zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 22 - 27.6 V @ praca buforowa / 20 - 27.6 V @ praca bateryjna
  • Wysoka sprawność na poziomie 89%
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Wbudowane wyjścia techniczne: EPS - awaria sieci AC / APS - awaria akumulatora
  • Wbudowane zabezpieczenie antysabotażowe przed nieautoryzowany otwarciem
  • Natynkowa obudowa DC01, z miejscem na akumulator SLA (190 x 100 x 75 mm)

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 22 - 27.5V DC
  • Prąd wyjściowy (max): 2.5 A
  • Moc zasilacza (max): 69 W
  • Sprawność: 89%
  • Dedykowany akumulator: 12 V / 7 Ah
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Wyjścia techniczne: TAK
  • Zabezpieczenie antysabotażowe: TAK
  • Sygnalizacja pracy: Diody LED
  • Klasa szczelności: IP20
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Wymiary: 237 x 305 x 82+(B) mm
  • Waga: 1.8 kg
  • Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

HPSG2-24V2A-B jest zasilaczem buforowym, do którego można podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

  • Kontrola ładowania i konserwacji akumulatora
  • Kontrola ciągłości obwodu akumulatora
  • Prąd ładowania akumulatora: 0.5 A / 1 A (wybierany przy pomocy zwory)
  • Automatyczny test akumulatora co 5 min
  • Funkcja START, umożliwiająca załączenie zasilania z akumulatora

Zastosowane zabezpieczenia:

  • Zabezpieczenie przeciwzwarciowe w obwodzie akumulatora i zabezpieczenie przed odwrotnym podłączeniem (bezpiecznik topikowy)
  • Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP  - < 19 V
  • Zabezpieczenie przeciążeniowe OLP - 105 - 150% mocy zasilacza, automatyczny powrót
  • Zabezpieczenie nadnapięciowe OVP - > 37 V

Sprawność 89%

Stabilne parametry pracy ciągłej

Zasilacz HPSG2-24V2A-B cechuje się stosunkowo wysoką sprawnością, na poziomie 89%. Co oznacza, że przy transformacji napięcia, jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wyjścia techniczne

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Zasilacz posiada 2 wyjścia techniczne:

  • EPS - awaria sieci AC
  • APS - awaria akumulatora

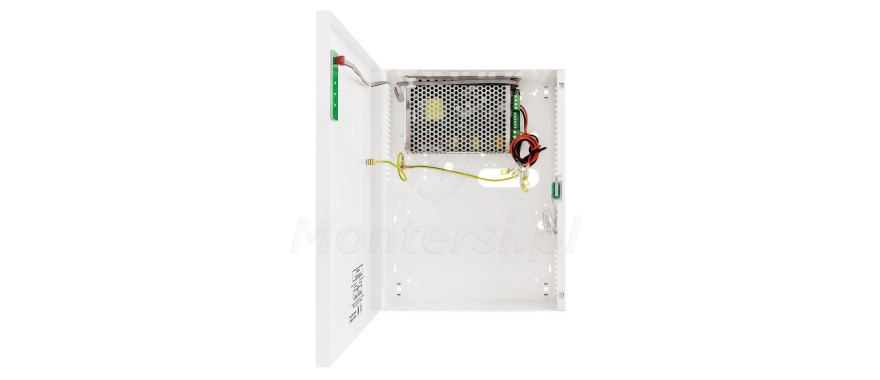

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

Zasilacz umieszczono w metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

  • Wykonana z blachy stalowej, walcowanej na zimno DC01 (0.7 mm grubości)
  • Zamykana przy pomocy wkrętów walcowych (z możliwością montażu zamka)
  • Miejsce na akumulator: 190 x 100 x 75 mm
  • Sygnalizacja stanu pracy przy pomocy diod LED
  • Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (mikroprzełącznik NC 0.5 A @ 50 V DC)
  • Dystans od ściany (8 mm), umożliwiający proste wprowadzenie przewodów połączeniowych
