HPSG2-12V7A-C - Zasilacz buforowy 13.8 V DC / 7 A, Grade 2

Kod: 30511

Parametry techniczne:

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 11 - 13.8 V DC
  • Prąd wyjściowy (max): 7 A
  • Moc zasilacza (max): 96 W
  • Sprawność: 87%
  • Dedykowany akumulator: 12 V / 17 Ah
  • Prąd ładowania akumulatora: 1 A / 2 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Warianty:

Mało
Czas realizacji:
24h
319,80 zł
netto: 260,00 zł

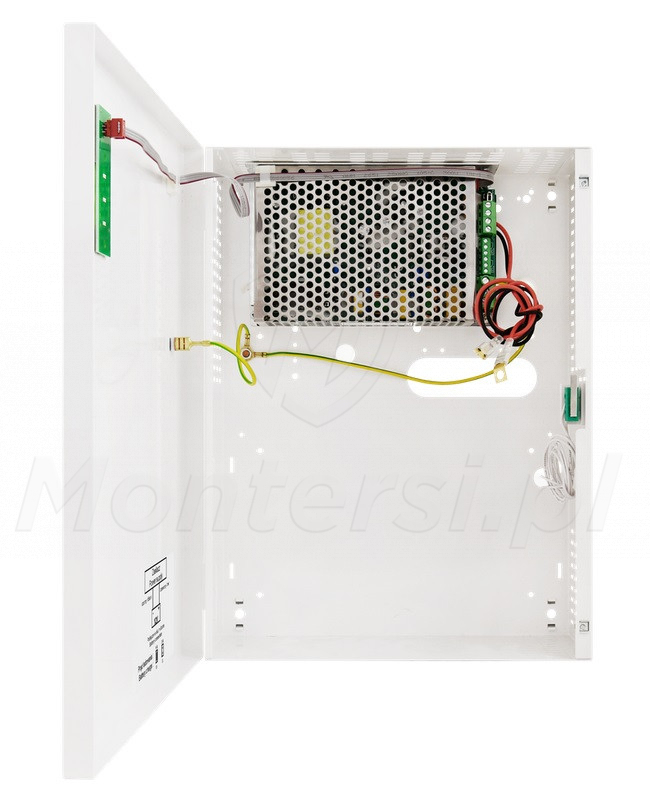

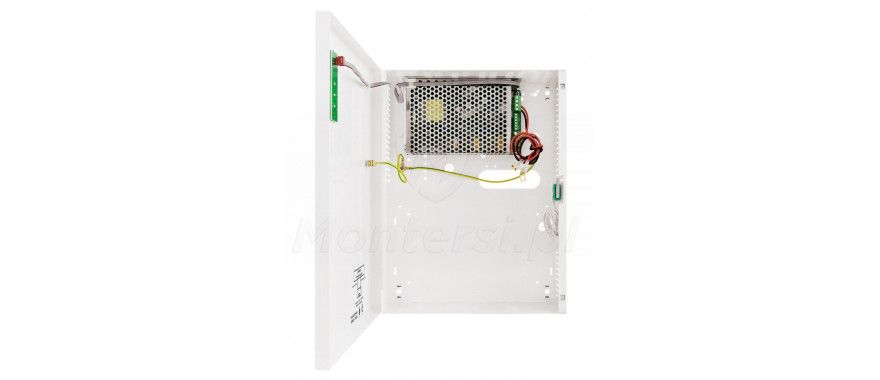

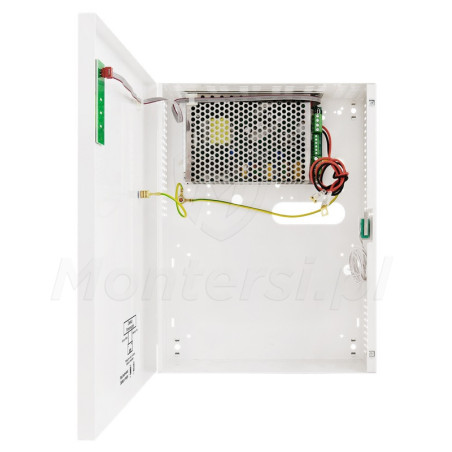

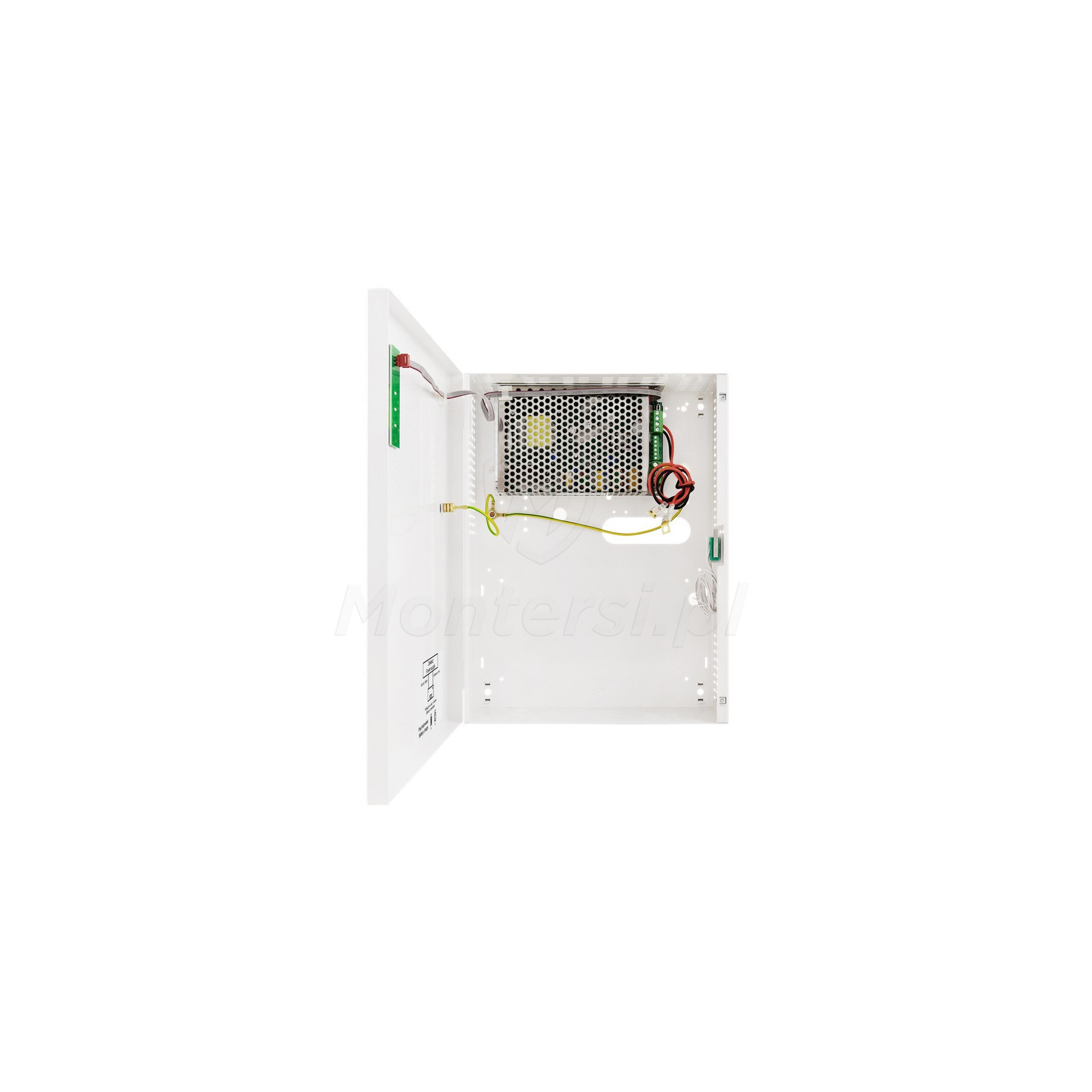

Wnętrze zasilacza buforowego HPSG2-12V7A-C
  • Wnętrze zasilacza buforowego HPSG2-12V7A-C

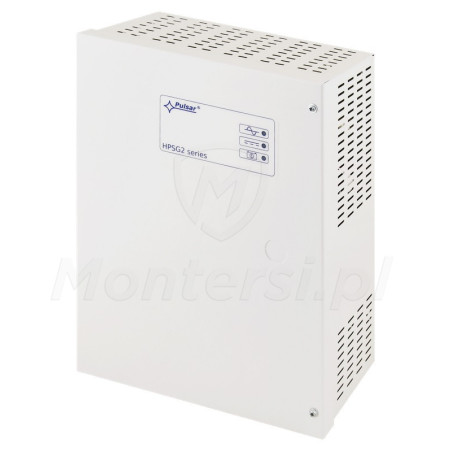

  • Zasilacz buforowy HPSG2-12V7A-C

HPSG2-12V7A-C - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 12 V DC, których pobór prądu nie przekracza 7 A. Stabilny, niezawodny i wydajny, znajduje szerokie zastosowanie w systemach alarmowych (SSWiN) i systemach kontroli dostępu (KD). Zasilacz HPSG2-12V7A-C sprawdza się również świetnie w systemach monitoringu wizyjnego (CCTV) oraz systemach domofonowych i wideodomofonowych. Do elementów wyróżniających zasilacza można zaliczyć:

  • Wsparcie normy alarmowej EN 50131 Grade 2
  • Wsparcie normy kontroli dostępu EN 60839-11:2013 Grade 2
  • Zakres napięcia zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 11 - 13.8 V @ praca buforowa / 10 - 13.8 V @ praca bateryjna
  • Wysoka sprawność na poziomie 87%
  • Prąd ładowania akumulatora: 1 A / 2 A
  • Wbudowane wyjścia techniczne: EPS - awaria sieci AC / APS - awaria akumulatora
  • Wbudowane zabezpieczenie antysabotażowe przed nieautoryzowany otwarciem
  • Natynkowa obudowa DC01, z miejscem na akumulator SLA (215 x 172 x 75 mm)

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 11 - 13.8 V DC
  • Prąd wyjściowy (max): 7 A
  • Moc zasilacza (max): 96 W
  • Sprawność: 87%
  • Dedykowany akumulator: 12 V / 17 Ah
  • Prąd ładowania akumulatora: 1 A / 2 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Wyjścia techniczne: TAK
  • Zabezpieczenie antysabotażowe: TAK
  • Sygnalizacja pracy: Diody LED
  • Klasa szczelności: IP20
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Wymiary: 230 x 300 x 82 mm
  • Waga: 1.8 kg
  • Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

HPSG2-12V7A-C jest zasilaczem buforowym, do którego można podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

  • Kontrola ładowania i konserwacji akumulatora
  • Kontrola ciągłości obwodu akumulatora
  • Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
  • Automatyczny test akumulatora co 5 min
  • Funkcja START, umożliwiająca załączenie zasilania z akumulatora

Zastosowane zabezpieczenia:

  • Zabezpieczenie przeciwzwarciowe w obwodzie akumulatora i zabezpieczenie przed odwrotnym podłączeniem (bezpiecznik topikowy)
  • Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP  - < 9.5 V
  • Zabezpieczenie przeciążeniowe OLP - 105 - 150% mocy zasilacza, automatyczny powrót
  • Zabezpieczenie nadnapięciowe OVP - > 19 V

Sprawność 87%

Stabilne parametry pracy ciągłej

Zasilacz HPSG2-12V7A-C cechuje się stosunkowo wysoką sprawnością, na poziomie 87%. Co oznacza, że przy transformacji napięcia, jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wyjścia techniczne

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Zasilacz posiada 2 wyjścia techniczne:

  • EPS - awaria sieci AC
  • APS - awaria akumulatora

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

Zasilacz umieszczono w metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

  • Wykonana z blachy stalowej, walcowanej na zimno DC01 (0.7 mm grubości)
  • Zamykana przy pomocy wkrętów walcowych (z możliwością montażu zamka)
  • Miejsce na akumulator: 215 x 172 x 75 mm
  • Sygnalizacja stanu pracy przy pomocy diod LED
  • Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (mikroprzełącznik NC 0.5 A @ 50 V DC)
  • Dystans od ściany (8 mm), umożliwiający proste wprowadzenie przewodów połączeniowych
