KIT BH30/806/F - Zestaw do bram przesuwnych do 1000kg Roger

Kod: 39887
Dużo
Czas realizacji:
24h
4 501,80 zł
netto: 3 660,00 zł
  • Zastosowanie: Do pracy intensywnej
  • Intensywność pracy: 1300 cykli / dobę
  • Maksymalny ciężar bramy: 1000 kg
  • Prędkość bramy (maksymalna): 12 m / min
  • Możliwość pracy na zasilaniu awaryjnym: TAK
  • Siła uciągu: 880 N
  • Magistrala cyfrowa: -
  • Zasilanie lampy ostrzegawczej: 24 V DC
  • Ilość wejść sterujących: 5
  • Ilość wejść bezpieczeństwa: 5
  • Ilość wyjść: 3
  • Droga radiowa wbudowanego radia: -
  • Zasilanie urządzeń dodatkowych: 24 V DC
  • Wbudowany radioodbiornik: NIE
wszystkie parametry
  • Nowy
  • Darmowa dostawa
Opis

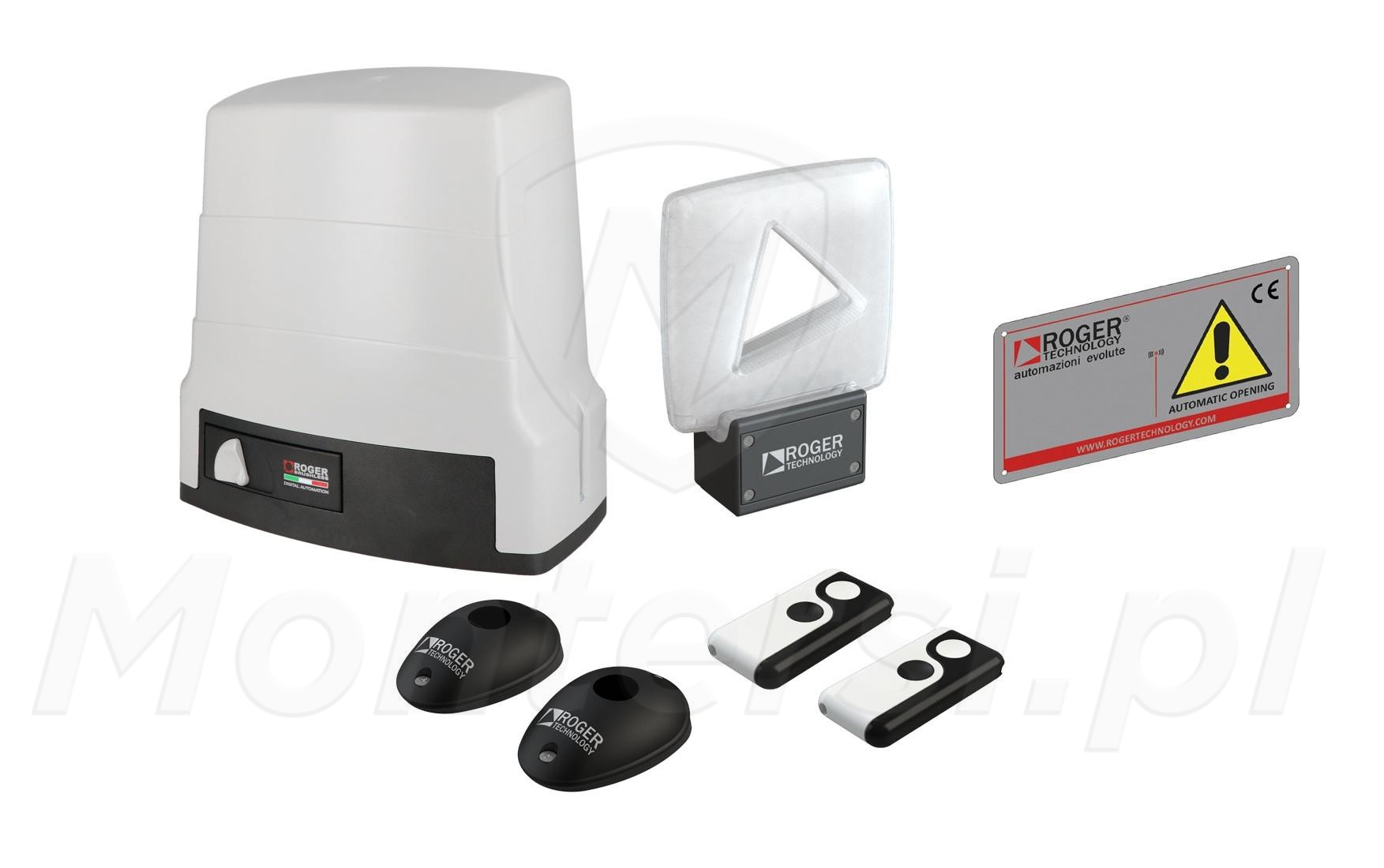

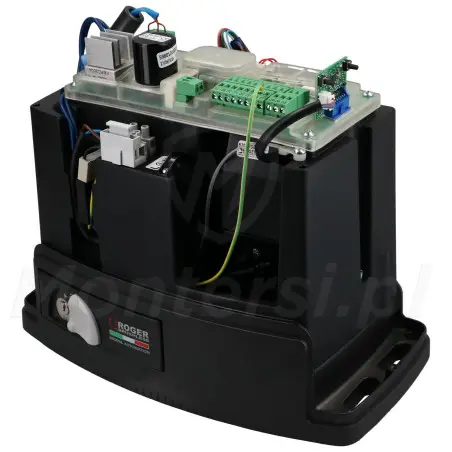

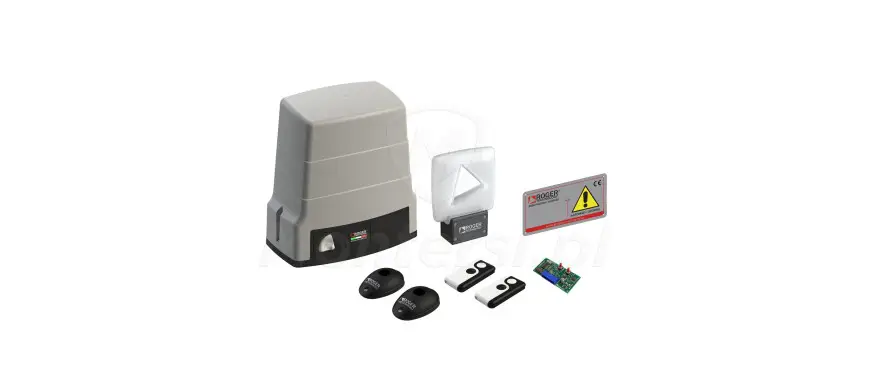

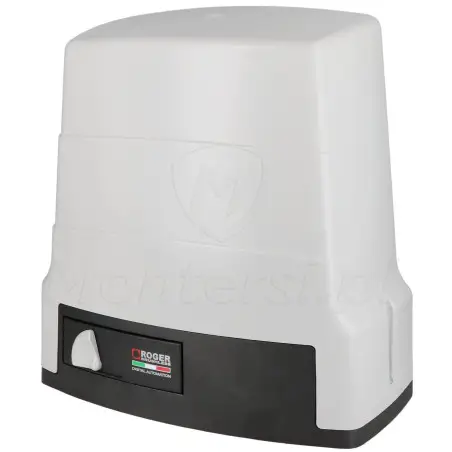

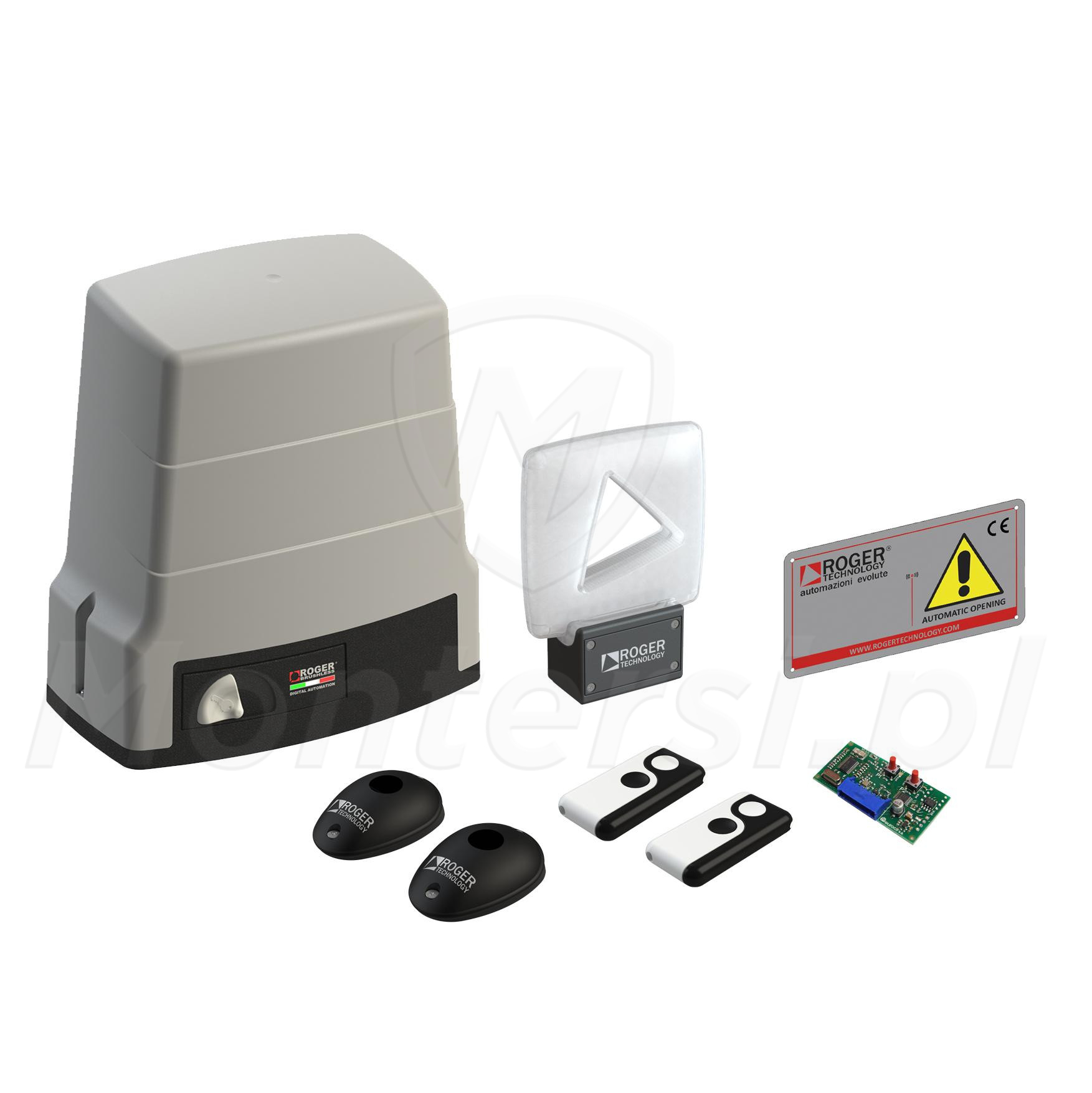

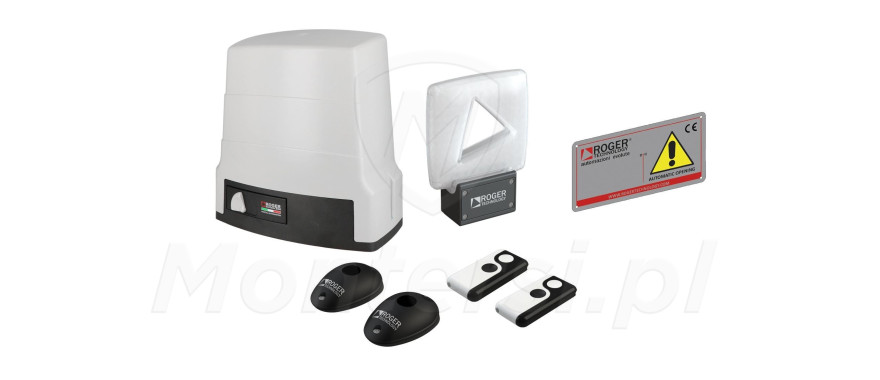

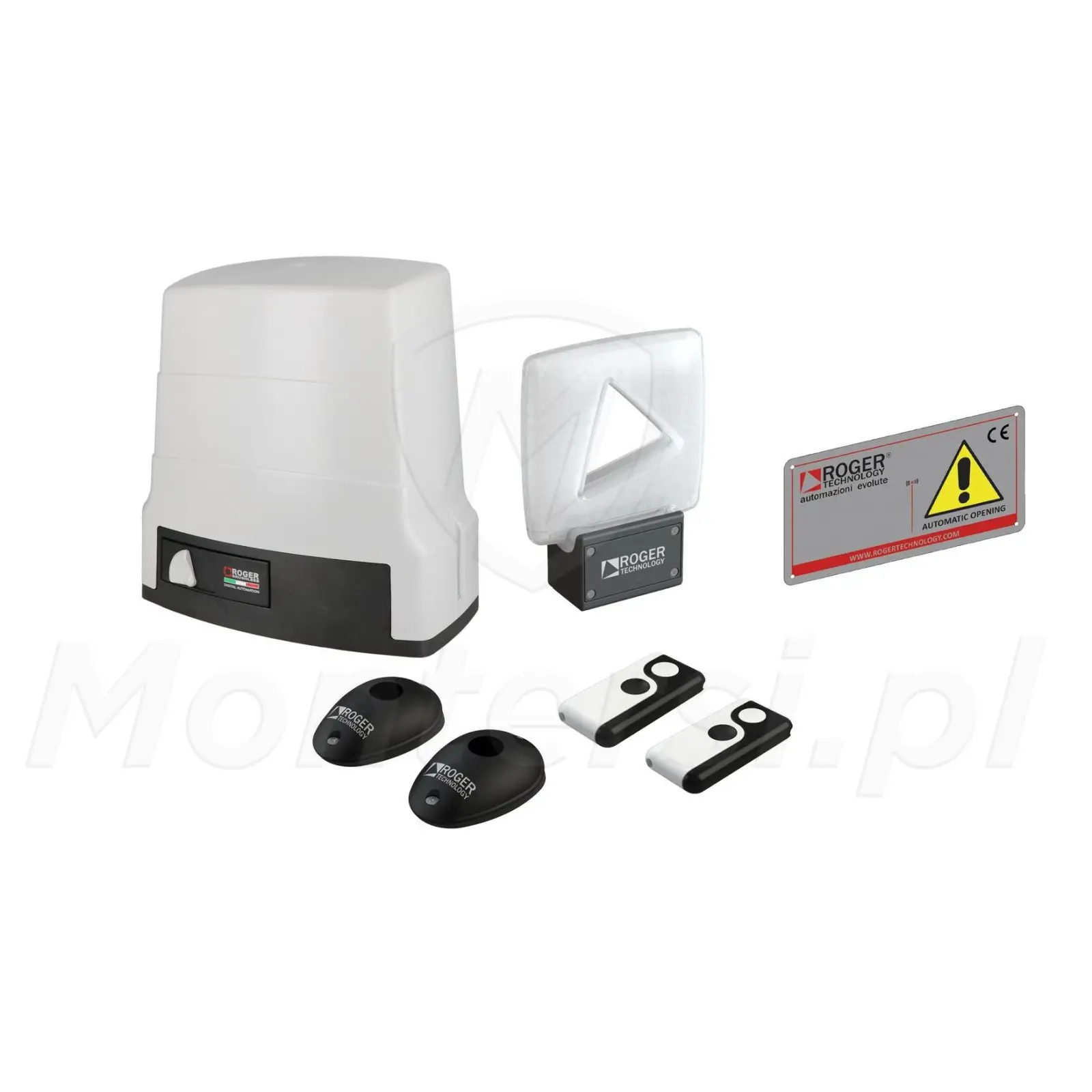

Zestaw do automatyki bramowej BH30/806/F to kompletne rozwiązanie przeznaczone do bram przesuwnych o wadze do 1000 kg. W skład zestawu wchodzi siłownik brushless 24V z wbudowaną centralą sterującą B70 i enkoderem cyfrowym, a także fotokomórki, lampa ostrzegawcza, radioodbiornik i piloty. Całość stanowi gotowy system, umożliwiający bezpieczne i wygodne sterowanie bramą.

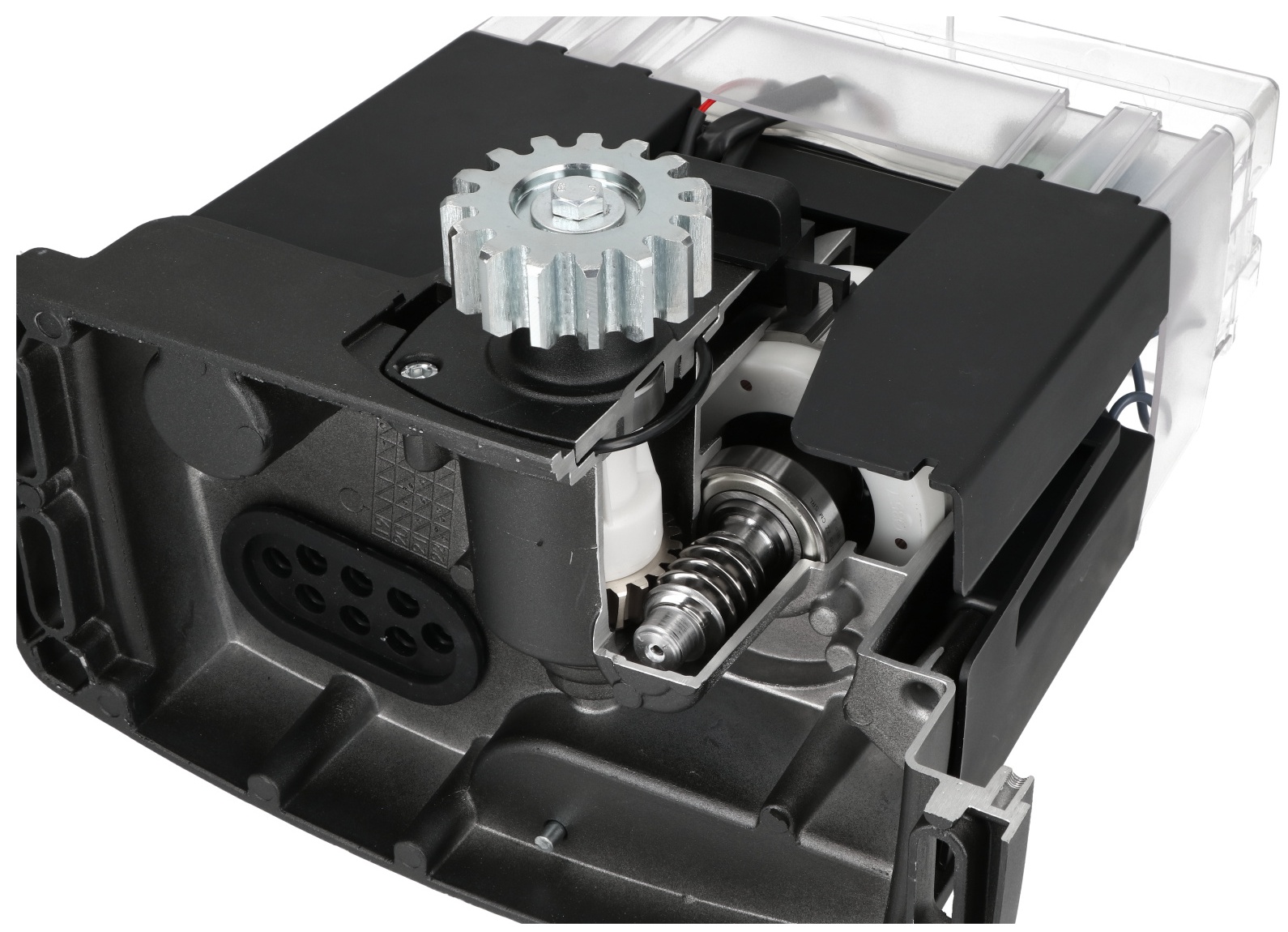

Największą zaletą zestawu jest silnik bezszczotkowy BRUSHLESS, który zapewnia wysoką wydajność, cichą pracę oraz długą żywotność. Dodatkowo cały napęd i przekładnia wykonane są wyłącznie z trwałych metalowych elementów, bez zastosowania plastiku i materiałów podatnych na zużycie, co znacząco wydłuża żywotność urządzenia oraz jego niezawodność w intensywnej eksploatacji.

  • Kompletny zestaw: siłownik, fotokomórki, lampa, radioodbiornik i dwa piloty
  • Do bram przesuwnych o maksymalnej wadze 1000 kg
  • Silnik bezszczotkowy 24V o mocy 200W
  • Cyfrowy enkoder 4096 PPR zapewniający precyzyjne sterowanie
  • Magnetyczne wyłączniki krańcowe
  • Opcja zasilania awaryjnego

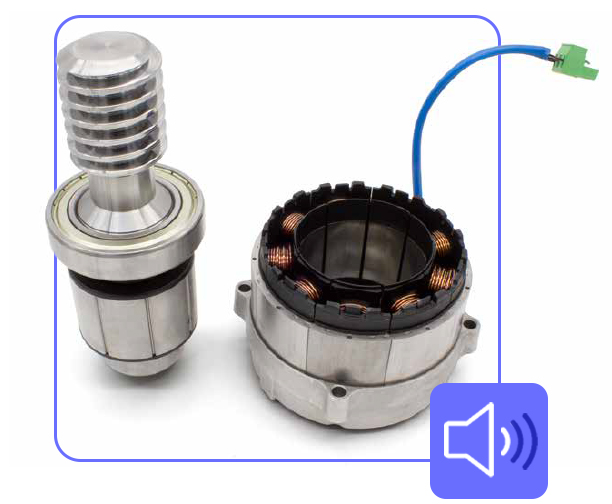

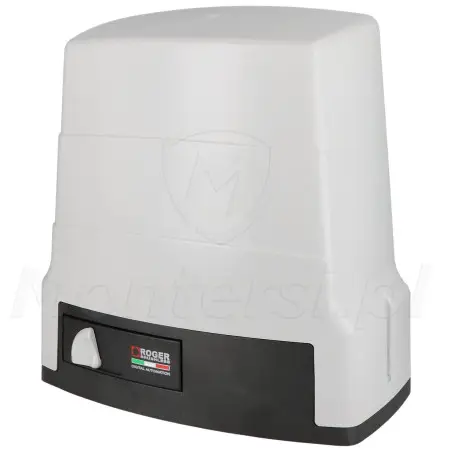

Silnik bezszczotkowy BRUSHLESS

Nowoczesna technologia napędu dla intensywnej pracy

Siłownik wyposażono w silnik bezszczotkowy typu BRUSHLESS, który stanowi kluczowy element zapewniający wysoką wydajność i niezawodność urządzenia. Dzięki eliminacji szczotek mechanicznych, silnik charakteryzuje się długą żywotnością, mniejszym zużyciem podzespołów oraz cichą i stabilną pracą. Elektroniczne sterowanie komutacją pozwala na płynne dostosowanie momentu obrotowego 880 N, co umożliwia obsługę bram przesuwnych o masie do 1000 kg. Współpraca z cyfrowym enkoderem o rozdzielczości 4096 PPR gwarantuje dokładne pozycjonowanie oraz pełną kontrolę nad ruchem bramy.

Kluczowe zalety silnika BRUSHLESS

  • Zwiększona efektywność energetyczna przy mocy znamionowej 200 W
  • Cicha praca i redukcja wibracji dzięki konstrukcji bezszczotkowej
  • Wydłużona żywotność bez konieczności częstej konserwacji
  • Stabilna praca nawet przy intensywnej eksploatacji do 1300 cykli na dobę
  • Odporność na warunki zewnętrzne – zakres temperatur pracy od -20°C do +55°C

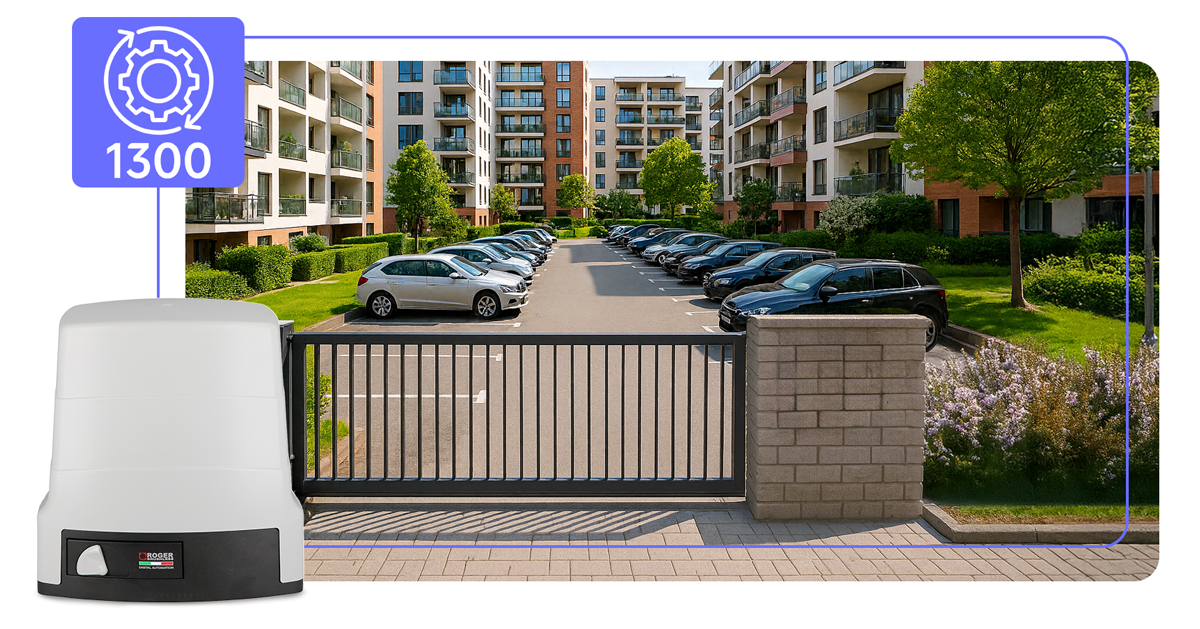

Intensywność pracy siłownika

Niezawodność przy dużym natężeniu ruchu

Siłownik został zaprojektowany do bardzo intensywnego użytkowania – umożliwia wykonanie nawet 1300 cykli na dobę, co oznacza, że może pracować niemal bez przerwy bez ryzyka przegrzania czy przedwczesnego zużycia. Dzięki zastosowaniu silnika BRUSHLESS oraz wydajnego systemu sterowania, napęd zachowuje stabilność działania i precyzję pracy nawet w wymagających warunkach. Tak wysoka intensywność sprawia, że model ten idealnie sprawdza się w miejscach o dużym natężeniu ruchu, takich jak osiedla mieszkaniowe, obiekty przemysłowe, wjazdy firmowe czy parkingi publiczne







Siłownik wyposażony w enkoder absolutny

Precyzja i bezpieczeństwo ruchu

Urządzenie zostało wyposażone w enkoder absolutny 4096 PPR, który zapewnia dokładne pozycjonowanie bramy i zapamiętuje jej położenie nawet po zaniku zasilania. Dzięki temu siłownik nie wymaga ponownej kalibracji, a praca bramy odbywa się płynnie, bezpiecznie i z natychmiastową reakcją na ewentualne przeszkody

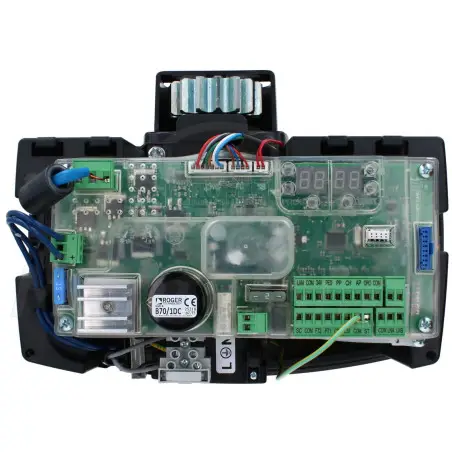

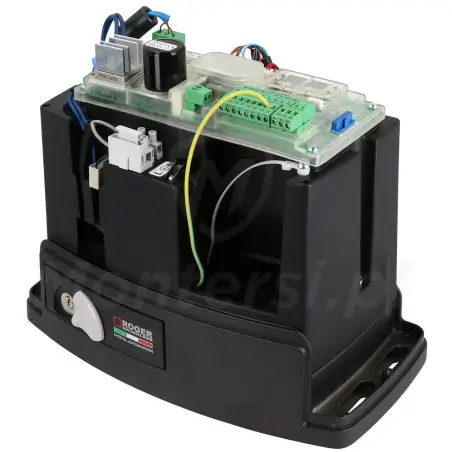

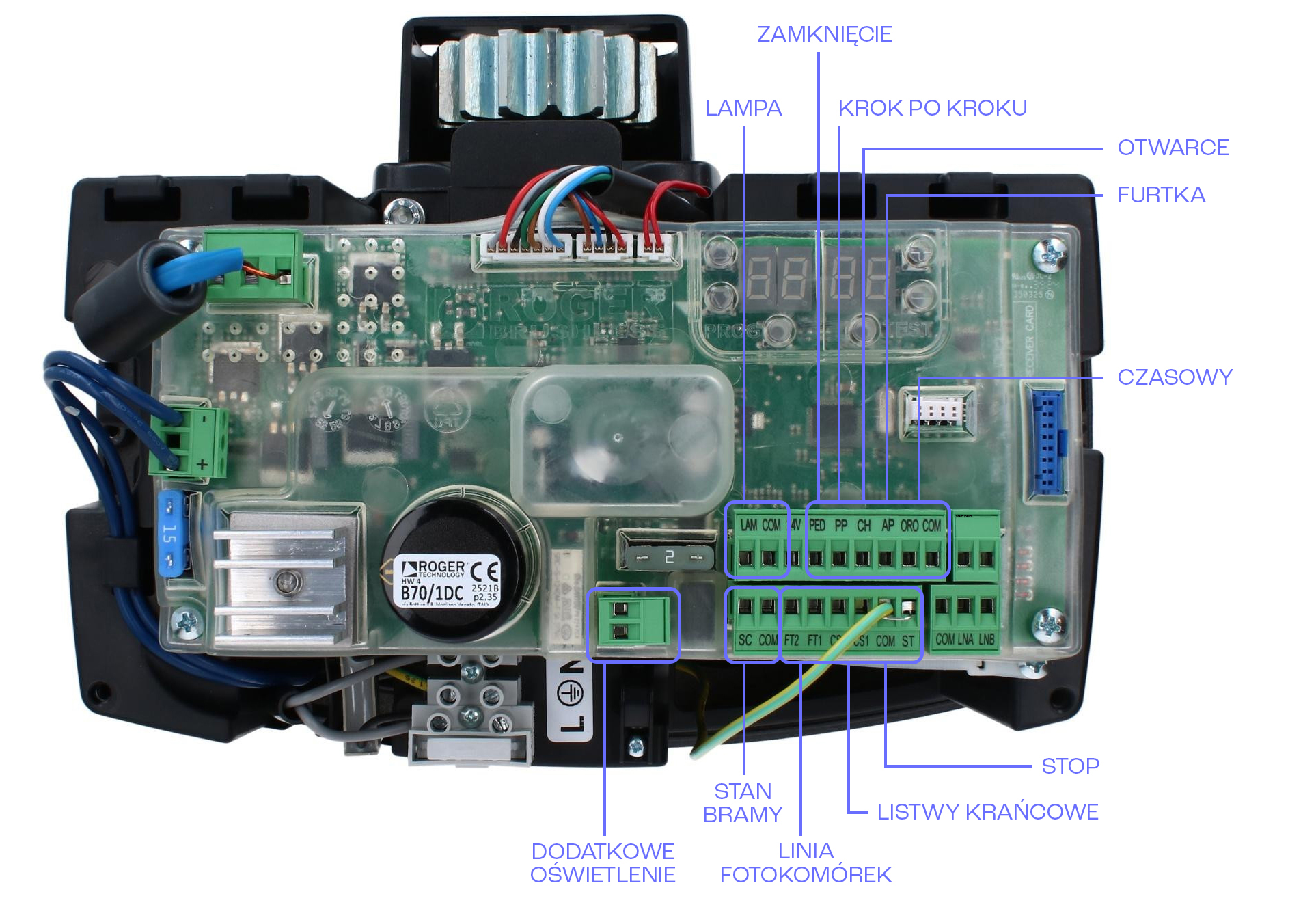

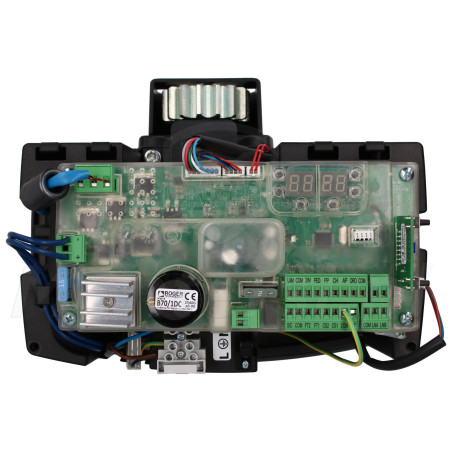

Centrala B70/1DC

Inteligentne zarządzanie pracą napędu

Napęd wyposażono w nowoczesną centralę sterującą B70/1DC, dedykowaną do silników bezszczotkowych 24 V. Centrala odpowiada za sterowanie ruchem bramy, obsługę zabezpieczeń oraz integrację z akcesoriami dodatkowymi. Centrala posiada zestaw wejść przeznaczonych m.in. do podłączenia fotokomórek, listw bezpieczeństwa, przycisków sterujących czy systemów zdalnych. Wyposażona jest także w wyjścia do zasilania silnika, lampy ostrzegawczej, oświetlenia dodatkowego oraz sygnalizacji stanu bramy.

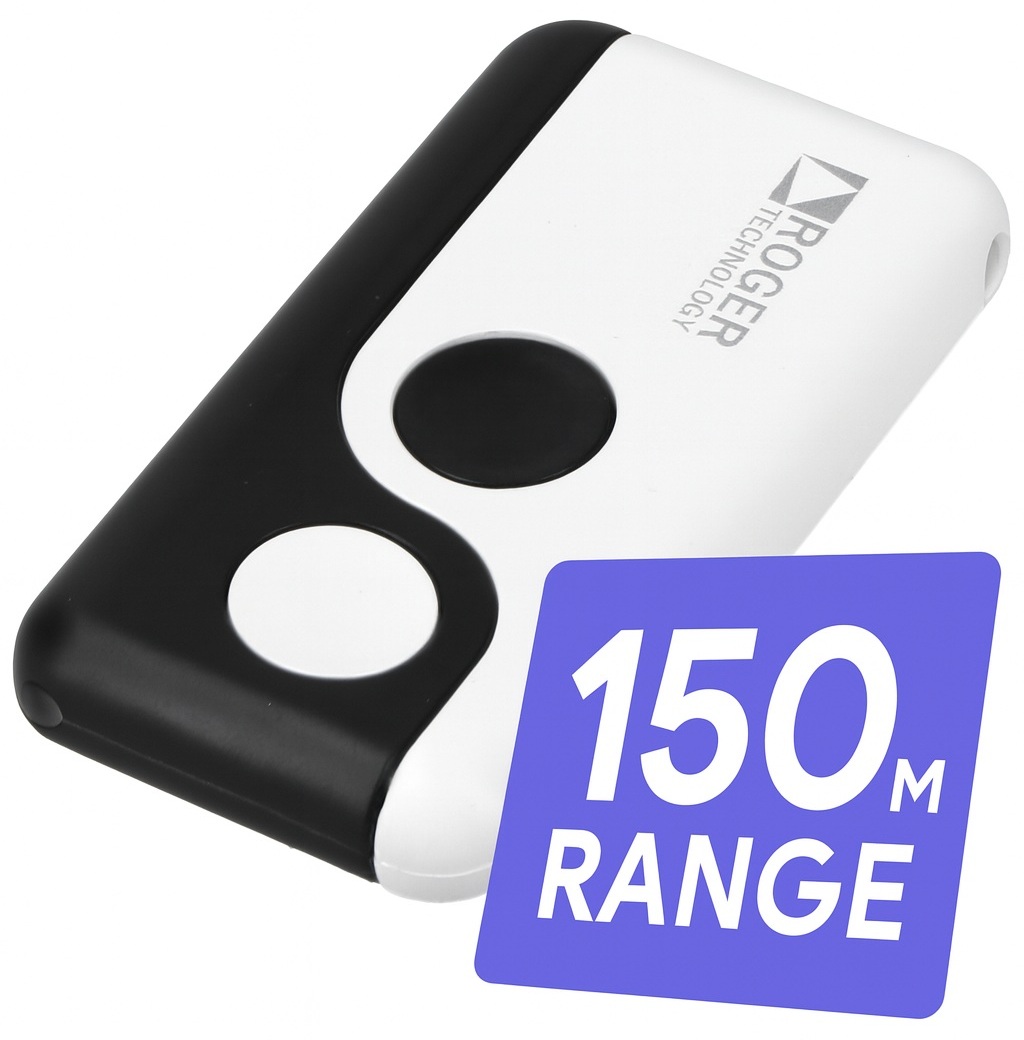

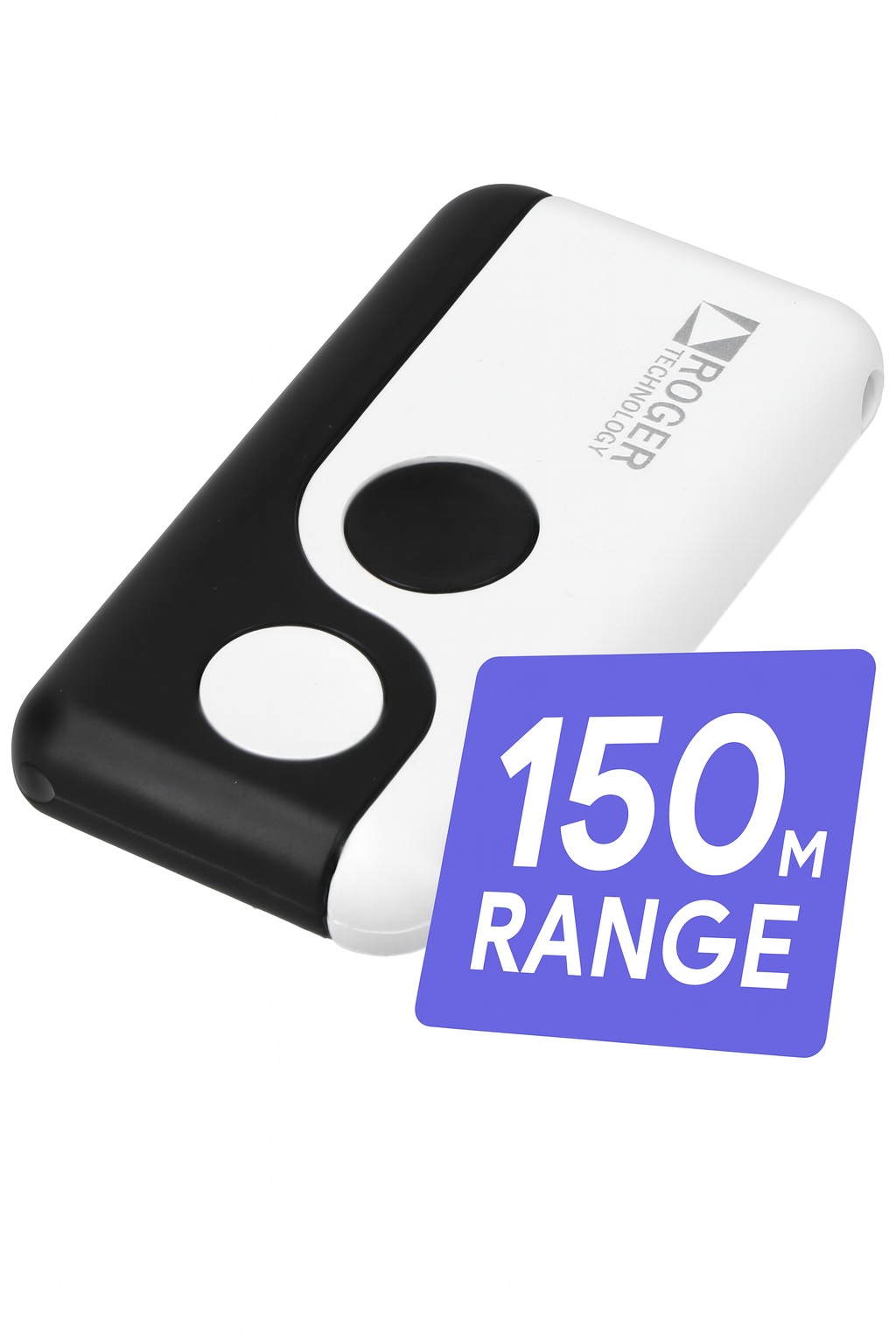

Zestaw dwóch pilotów w komplecie

Wygodne i niezawodne sterowanie

W skład zestawu wchodzą dwa piloty SYNUS/2, będące nowoczesnymi, dwukanałowymi nadajnikami radiowymi pracującymi na częstotliwości 433,92 MHz. Każdy z nich umożliwia sterowanie dwoma niezależnymi urządzeniami, co pozwala obsługiwać np. bramę wjazdową i garażową jednym nadajnikiem. Piloty oferują stabilny zasięg działania do 150 m w otwartej przestrzeni, a dzięki obsłudze kodu stałego i zmiennego można je łatwo dopasować do różnych odbiorników i systemów automatyki.

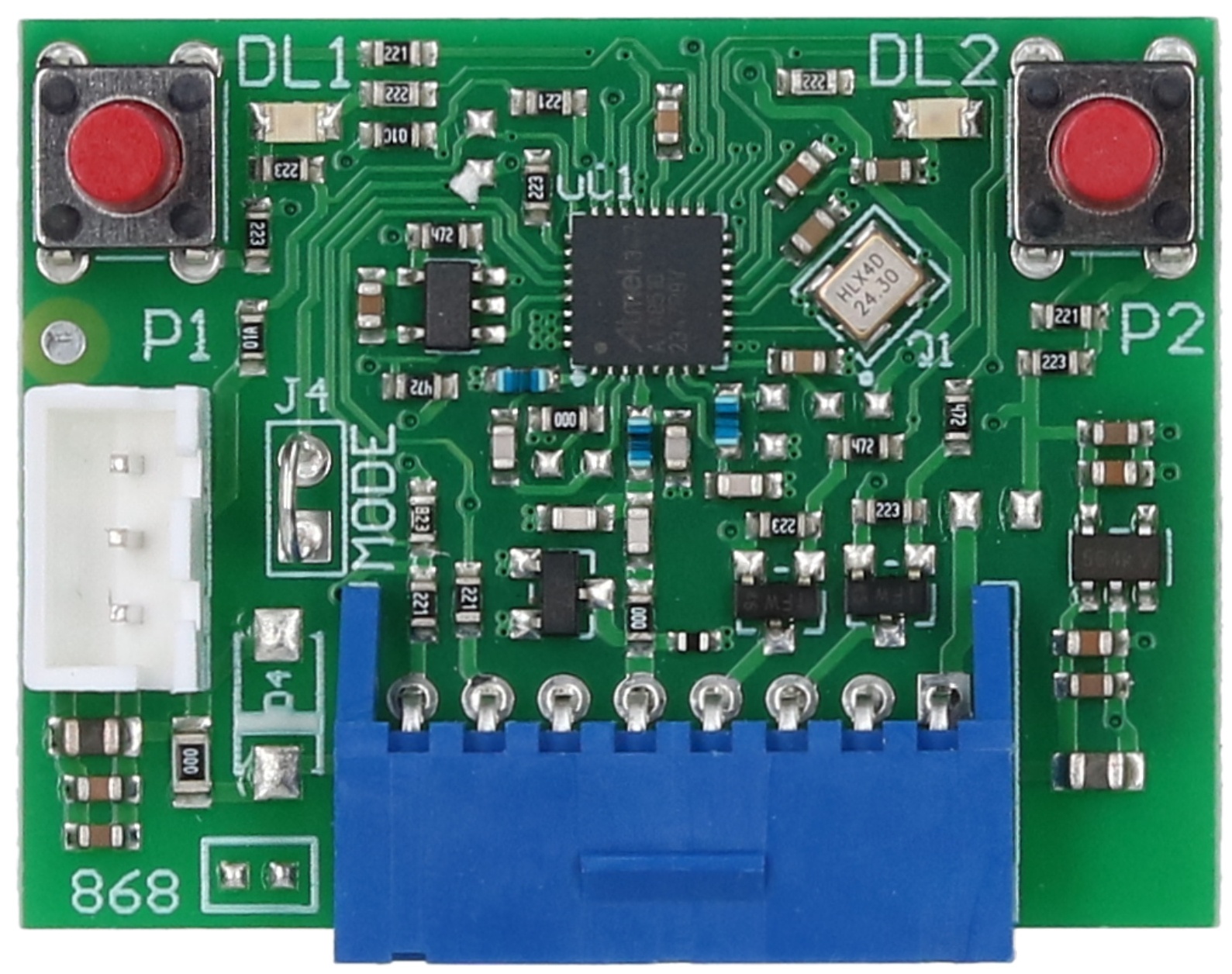

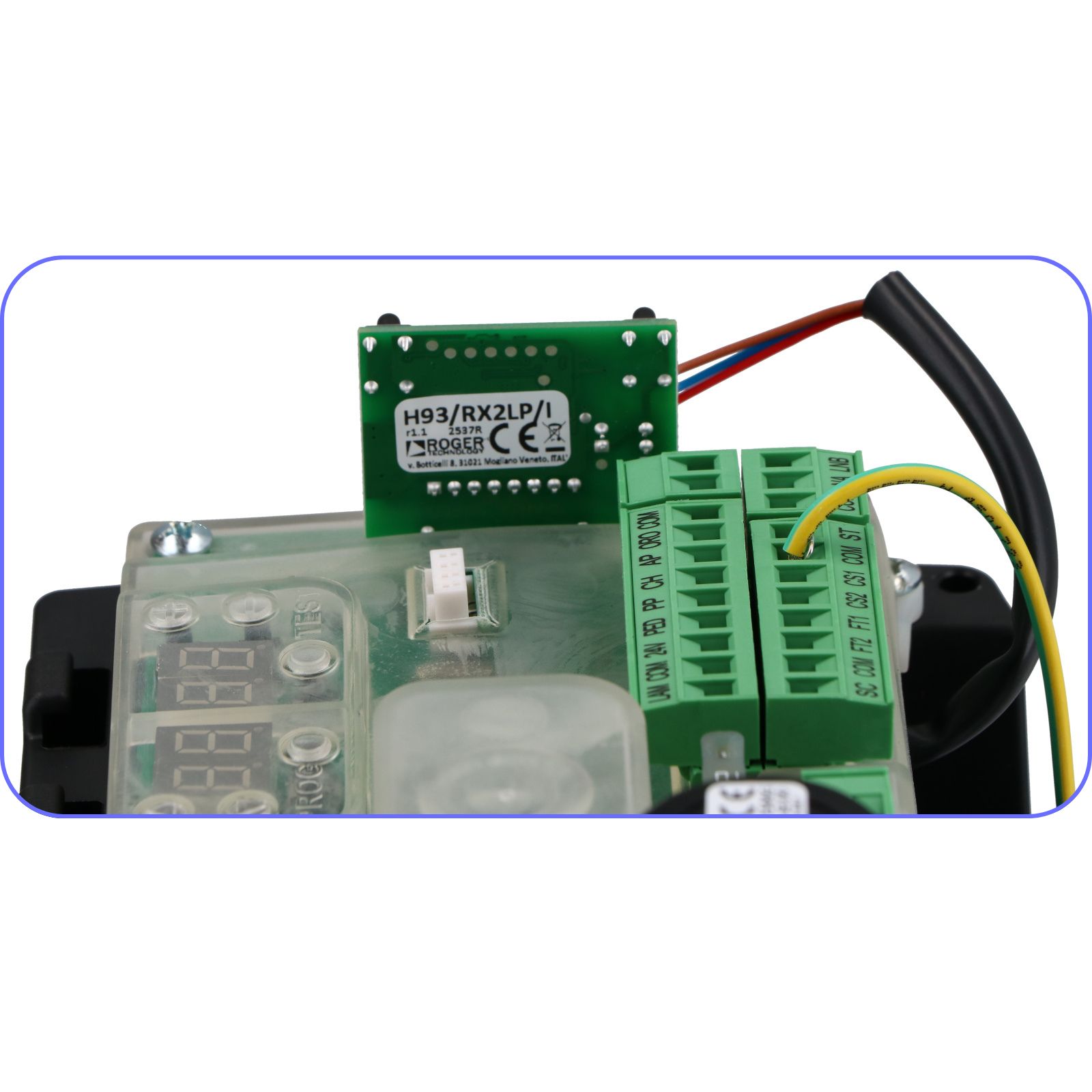

Radioodbiornik H93/RX22A/I

Kompaktowe sterowanie w systemie automatyki

Zestaw uzupełnia radioodbiornik H93/RX22A/I, pracujący na częstotliwości 433,92 MHz. Urządzenie wyposażono w dwa kanały, co umożliwia obsługę dwóch niezależnych funkcji lub urządzeń. Dzięki obsłudze popularnych standardów transmisji zapewnia kompatybilność z pilotami serii SYNUS oraz niezawodną współpracę z centralą sterującą. Niewielkie wymiary odbiornika ułatwiają montaż w obudowie napędu, a prosta konfiguracja pozwala szybko dodać nowych użytkowników. To rozwiązanie zapewnia stabilne i wygodne sterowanie bramą w codziennym użytkowaniu.

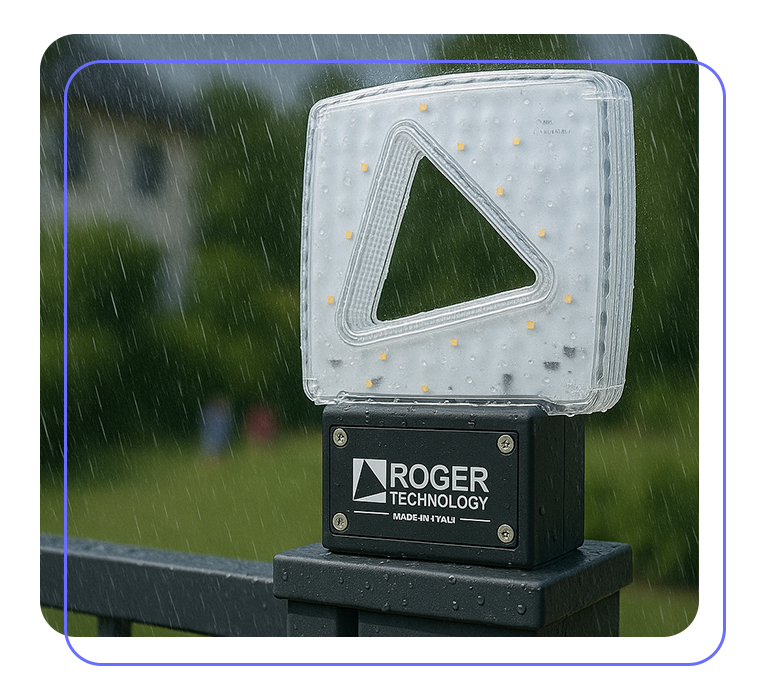

Lampa ostrzegawcza FIFTHY/24

Nowoczesny design i funkcjonalność

Lampa FIFTHY/24 łączy funkcjonalność z estetyką – jej opływowy, nowoczesny kształt harmonijnie wpisuje się w otoczenie, podkreślając styl posesji lub obiektu przemysłowego. Wyposażona w energooszczędne diody LED, zapewnia wyraźną sygnalizację przy niskim poborze energii i długiej żywotności. Zintegrowana antena 433,92 MHz poprawia zasięg pilotów i stabilność komunikacji z centralą, a solidna obudowa o klasie szczelności IP55 gwarantuje odporność na warunki atmosferyczne i niezawodną pracę przez cały rok.

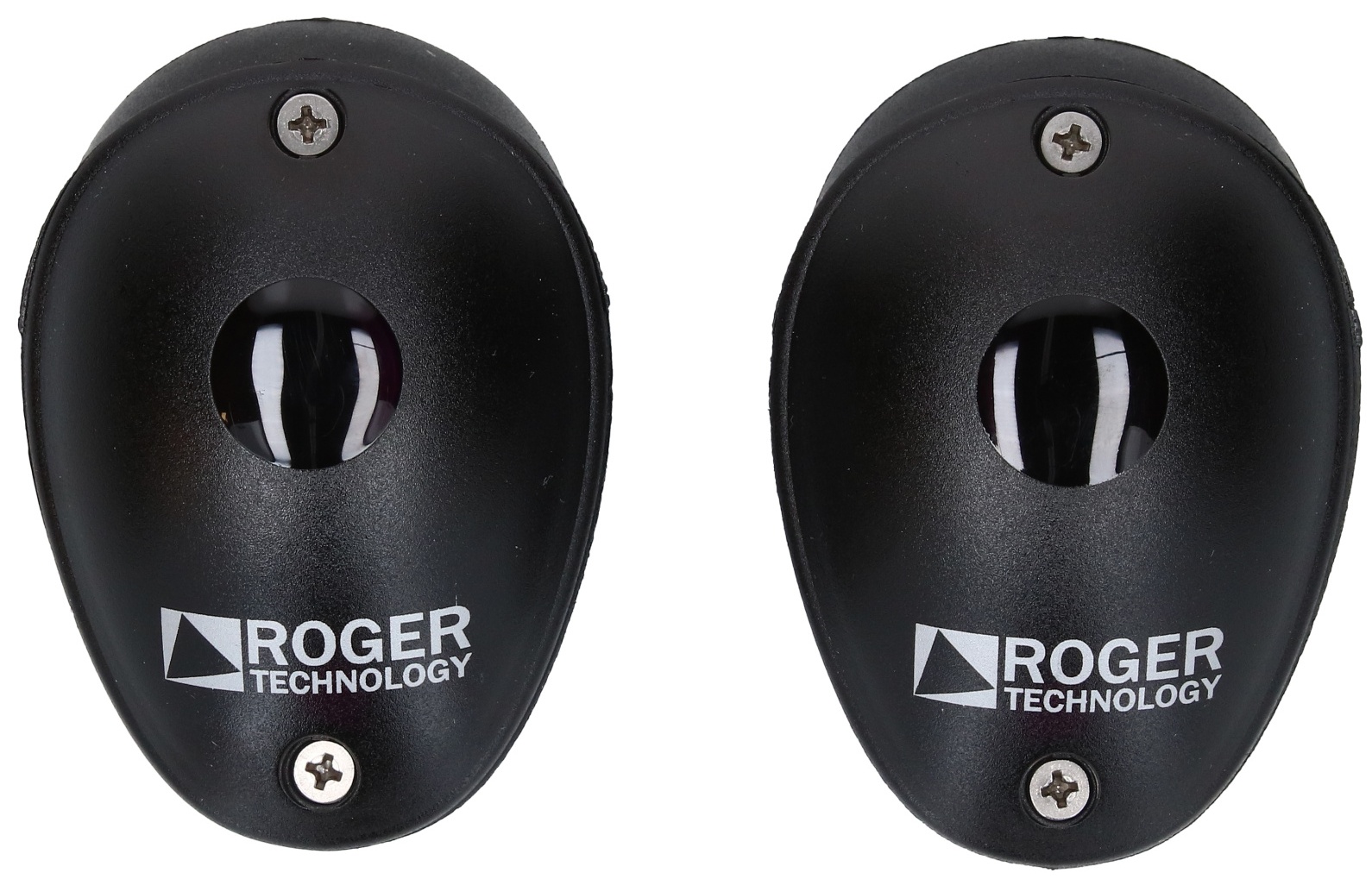

Fotokomórki przekaźnikowe R90/F2ES

Bezpieczeństwo i estetyka w jednym

Fotokomórki R90/F2ES odpowiadają za wykrywanie przeszkód i zatrzymanie pracy bramy w razie zagrożenia, zwiększając bezpieczeństwo użytkowników. Dzięki technologii przekaźnikowej łatwo integrują się z centralą sterującą, a kompaktowa, estetyczna obudowa sprawia, że dyskretnie komponują się z otoczeniem i niezawodnie działają w różnych warunkach atmosferycznych.

  • Zastosowanie: Do pracy intensywnej
  • Intensywność pracy: 1300 cykli / dobę
  • Maksymalny ciężar bramy: 1000 kg
  • Prędkość bramy (maksymalna): 12 m / min
  • Możliwość pracy na zasilaniu awaryjnym: TAK
  • Siła uciągu: 880 N
  • Magistrala cyfrowa: -
  • Zasilanie lampy ostrzegawczej: 24 V DC
  • Ilość wejść sterujących: 5
  • Ilość wejść bezpieczeństwa: 5
  • Ilość wyjść: 3
  • Droga radiowa wbudowanego radia: -
  • Zasilanie urządzeń dodatkowych: 24 V DC
  • Wbudowany radioodbiornik: NIE
  • Napięcie zasilania centrali: 230 V AC
  • Napięcie zasilania silnika: 24 V AC
  • Pobór prądu siłownika (maksymalny): max. 350 W
  • Pobór prądu centrali (maksymalny): max. 140 W
  • Pobór prądy w trybie Standby: 0,5 W
  • Klasa szczelności: IP 44
  • Temperatura pracy: -20...+55 °C
  • Wymiary: 315 x 165,8 x 329 mm
  • Waga: 12,5 kg
Typ Nazwa Opis Rozmiar
Karty Katalogowe BH30_804 890.79 kB Pobierz
