KIT BM30/400/F - Zestaw do bram przesuwnych do 500kg Roger
- Zastosowanie: Do pracy przydomowej
- Intensywność pracy: 500 cykli / dobę
- Maksymalny ciężar bramy: 500 kg
- Prędkość bramy (maksymalna): 12 m/min
- Możliwość pracy na zasilaniu awaryjnym: TAK
- Siła uciągu: 500 N
- Magistrala cyfrowa: -
- Zasilanie lampy ostrzegawczej: 24 V DC
- Ilość wejść sterujących: 5
- Ilość wejść bezpieczeństwa: 5
- Ilość wyjść: 3
- Droga radiowa wbudowanego radia: -
- Zasilanie urządzeń dodatkowych: 24 V DC
- Wbudowany radioodbiornik: NIE
Opis

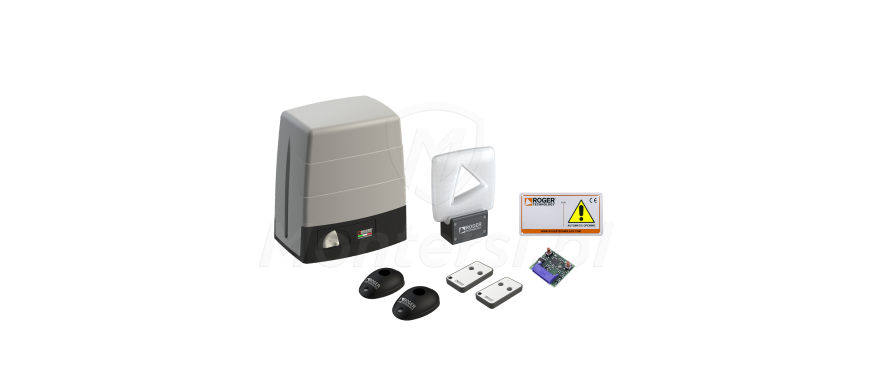

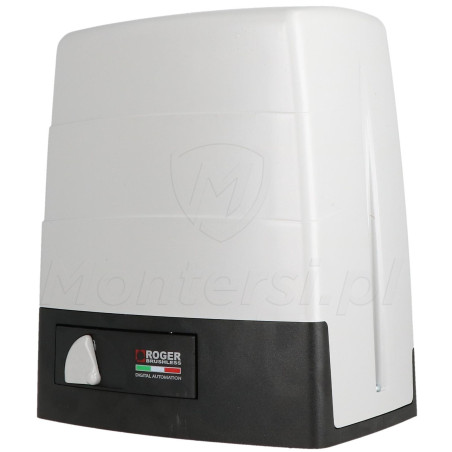

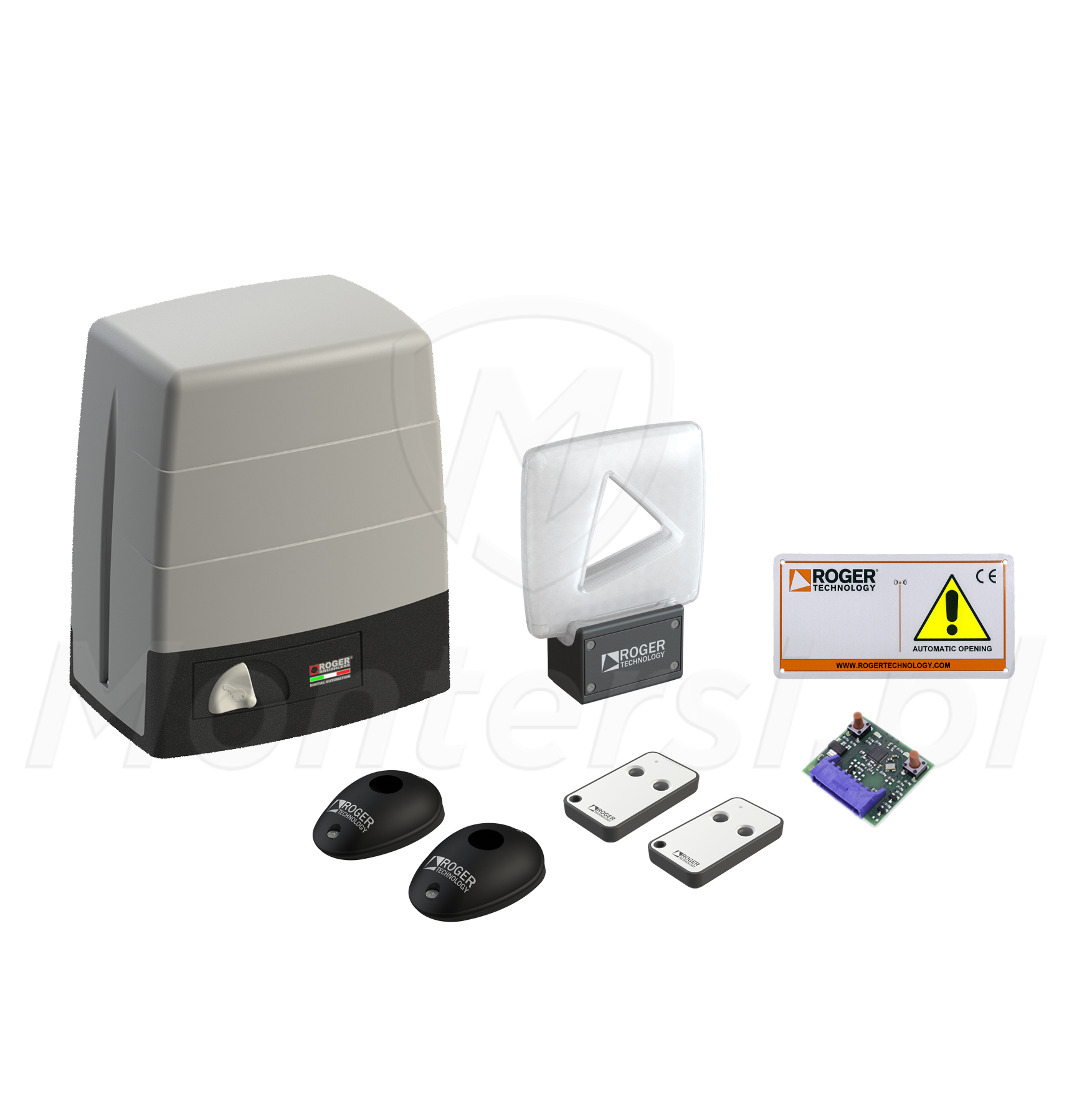

BM30/400/F to kompletny zestaw automatyki przeznaczony do bram przesuwnych o maksymalnym ciężarze 500 kg. W skład zestawu wchodzi napęd bezszczotkowy BM30/403, fotokomórki, lampa ostrzegawcza, radioodbiornik oraz piloty. To gotowe rozwiązanie zapewniające bezpieczne, ciche i niezawodne sterowanie bramą wjazdową.

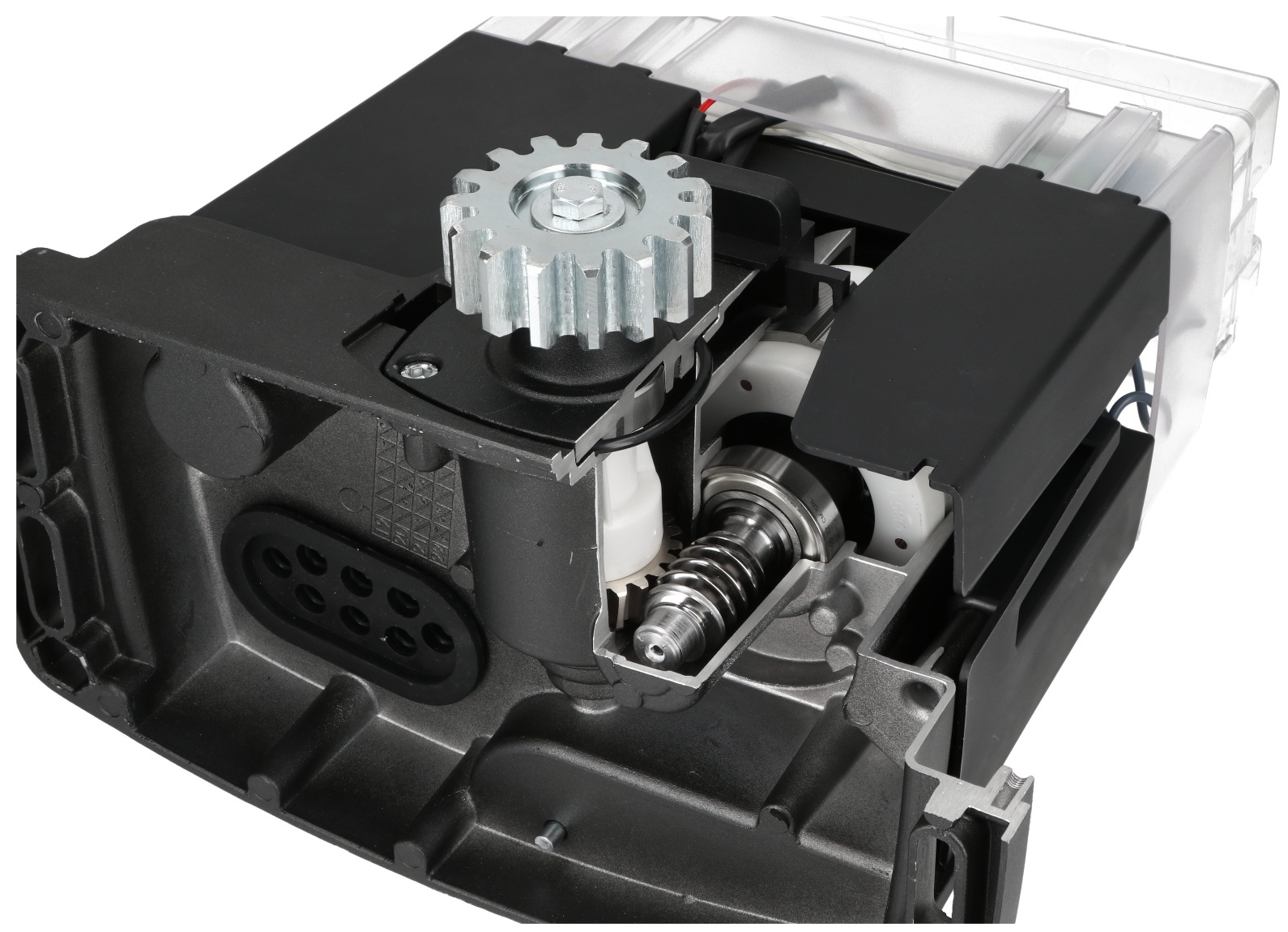

Największą zaletą zestawu jest silnik bezszczotkowy BRUSHLESS, który zapewnia wysoką wydajność, cichą pracę oraz długą żywotność. Dodatkowo cały napęd i przekładnia wykonane są wyłącznie z trwałych metalowych elementów, bez zastosowania plastiku i materiałów podatnych na zużycie, co znacząco wydłuża żywotność urządzenia oraz jego niezawodność w intensywnej eksploatacji.
|
|

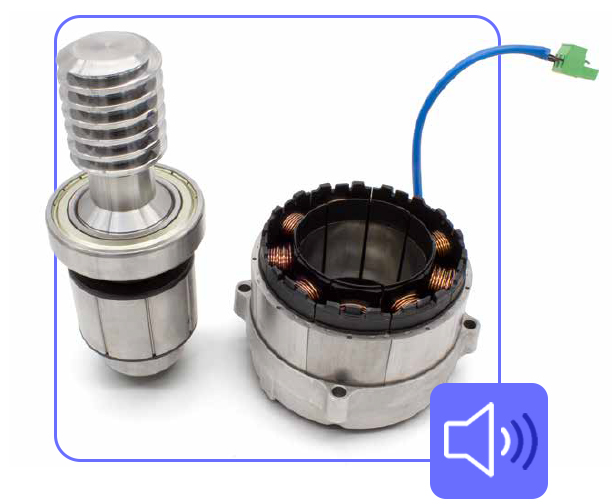

Silnik bezszczotkowy BRUSHLESSNowoczesna technologia napędu dla intensywnej pracySiłownik wyposażono w silnik bezszczotkowy typu BRUSHLESS, który stanowi kluczowy element zapewniający wysoką wydajność i niezawodność urządzenia. Dzięki eliminacji szczotek mechanicznych, silnik charakteryzuje się długą żywotnością, mniejszym zużyciem podzespołów oraz cichą i stabilną pracą. Elektroniczne sterowanie komutacją pozwala na płynne dostosowanie momentu obrotowego 500 Nm, co umożliwia obsługę bram przesuwnych o masie do 500 kg. Współpraca z cyfrowym enkoderem o rozdzielczości 4094 PPR gwarantuje dokładne pozycjonowanie oraz pełną kontrolę nad ruchem bramy. Kluczowe zalety silnika BRUSHLESS:
|
![]() |
![]() |

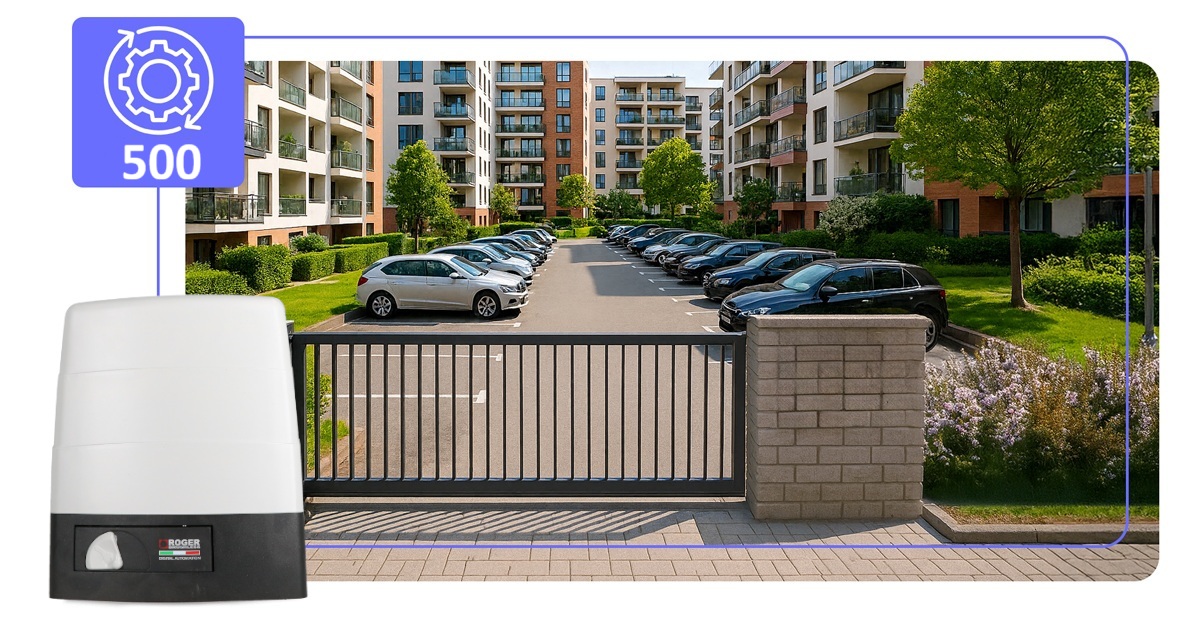

Intensywność pracy siłownikaNiezawodność przy dużym natężeniu ruchuSiłownik został zaprojektowany do bardzo intensywnego użytkowania – umożliwia wykonanie nawet 500 cykli na dobę, co oznacza, że może pracować niemal bez przerwy bez ryzyka przegrzania czy przedwczesnego zużycia. Dzięki zastosowaniu silnika BRUSHLESS oraz wydajnego systemu sterowania, napęd zachowuje stabilność działania i precyzję pracy nawet w wymagających warunkach. Tak wysoka intensywność sprawia, że model ten idealnie sprawdza się w miejscach o dużym natężeniu ruchu, takich jak osiedla mieszkaniowe, obiekty przemysłowe, wjazdy firmowe czy parkingi publiczne |
Siłownik wyposażony w enkoder absolutnyPrecyzja i bezpieczeństwo ruchuUrządzenie zostało wyposażone w enkoder absolutny 4096 PPR, który zapewnia dokładne pozycjonowanie bramy i zapamiętuje jej położenie nawet po zaniku zasilania. Dzięki temu siłownik nie wymaga ponownej kalibracji, a praca bramy odbywa się płynnie, bezpiecznie i z natychmiastową reakcją na ewentualne przeszkody |
![]() |
![]() |

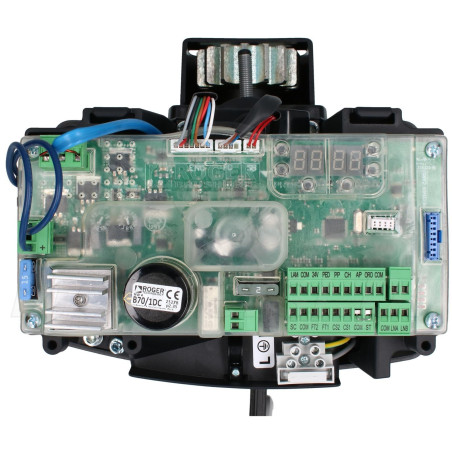

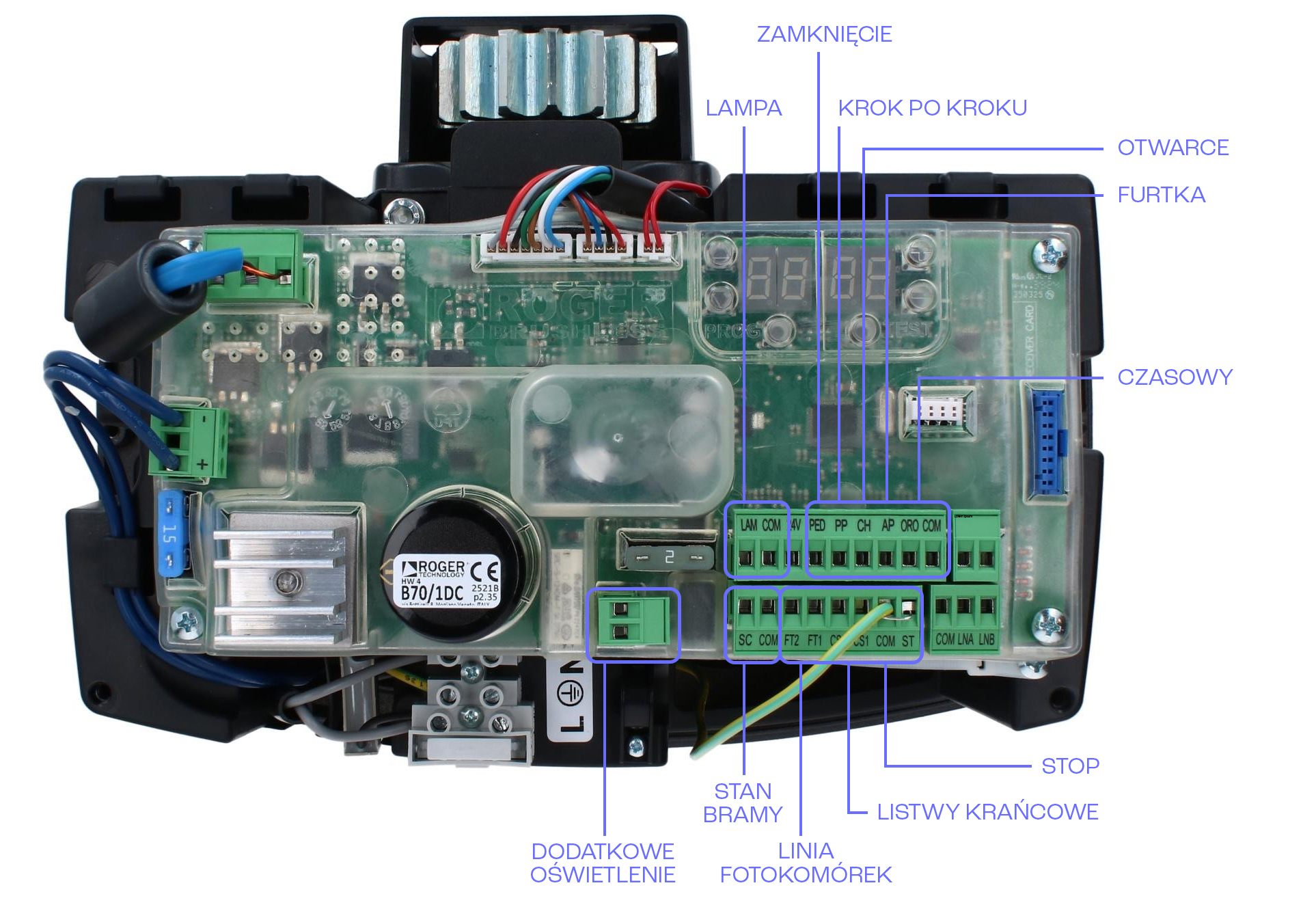

Centrala B70/1DCInteligentne zarządzanie pracą napęduNapęd wyposażono w nowoczesną centralę sterującą B70/1DC, dedykowaną do silników bezszczotkowych 24 V. Centrala odpowiada za sterowanie ruchem bramy, obsługę zabezpieczeń oraz integrację z akcesoriami dodatkowymi. Centrala posiada zestaw wejść przeznaczonych m.in. do podłączenia fotokomórek, listw bezpieczeństwa, przycisków sterujących czy systemów zdalnych. Wyposażona jest także w wyjścia do zasilania silnika, lampy ostrzegawczej, oświetlenia dodatkowego oraz sygnalizacji stanu bramy. |

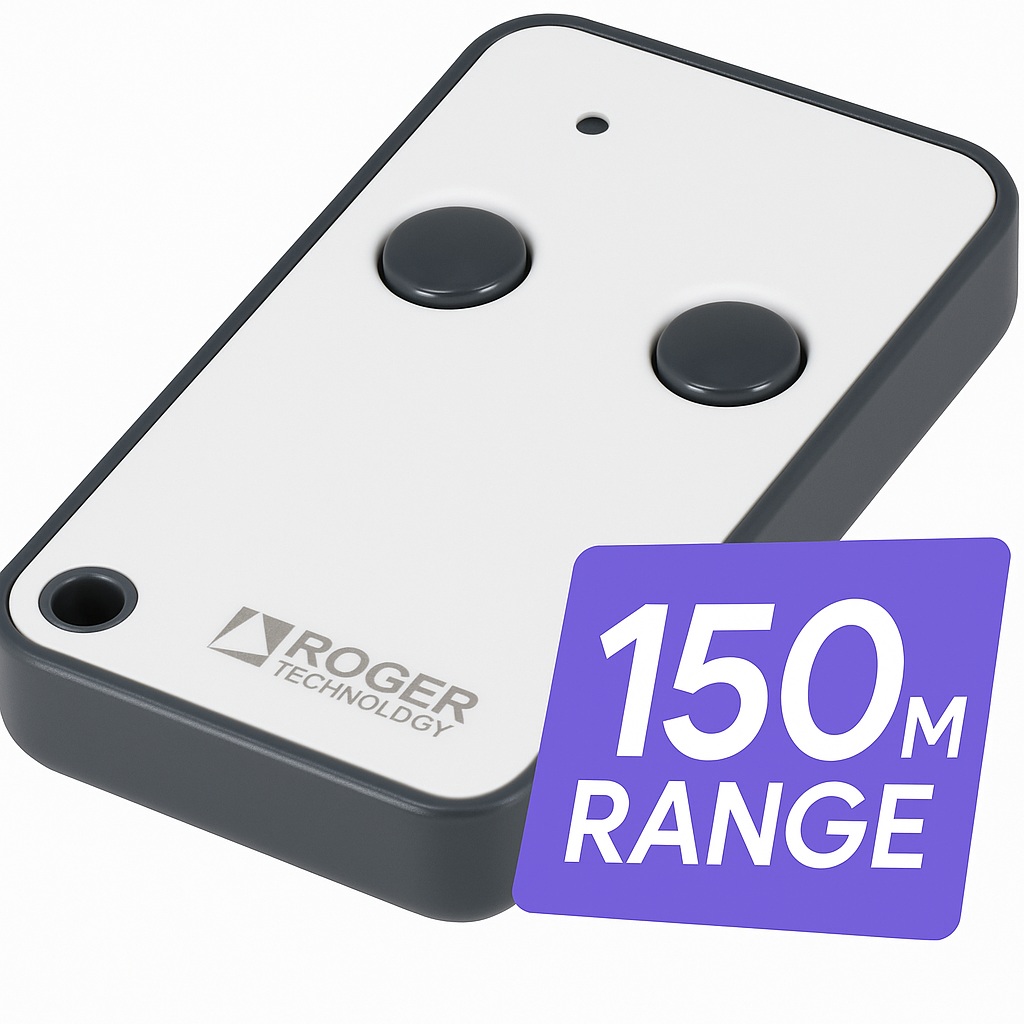

Zestaw dwóch pilotów w komplecieWygodne i niezawodne sterowanieW skład zestawu wchodzą dwa piloty E80/TX52R/2, będące nowoczesnymi, dwukanałowymi nadajnikami radiowymi pracującymi na częstotliwości 433,92 MHz. Każdy z nich umożliwia sterowanie dwoma niezależnymi urządzeniami, co pozwala obsługiwać np. bramę wjazdową i garażową jednym nadajnikiem. Piloty oferują stabilny zasięg działania do 150 m w otwartej przestrzeni, a dzięki obsłudze kodu stałego i zmiennego można je łatwo dopasować do różnych odbiorników i systemów automatyki.
|
![]() |
![]() |
Radioodbiornik H93/RX20/INiezawodne sterowanie dla automatyki bramowejRadioodbiornik H93/RX20/I pracuje na częstotliwości 433,92 MHz i został wyposażony w jeden kanał, umożliwiający obsługę podstawowej funkcji napędu, np. otwierania i zamykania bramy. Urządzenie współpracuje z pilotami serii SYNUS, gwarantując kompatybilność i stabilną komunikację z centralą sterującą. Dzięki kompaktowej budowie odbiornik można łatwo zamontować w obudowie siłownika, a intuicyjna procedura programowania pozwala szybko dodać lub usunąć piloty. To proste i skuteczne rozwiązanie zapewnia wygodne sterowanie bramą w codziennym użytkowaniu. |

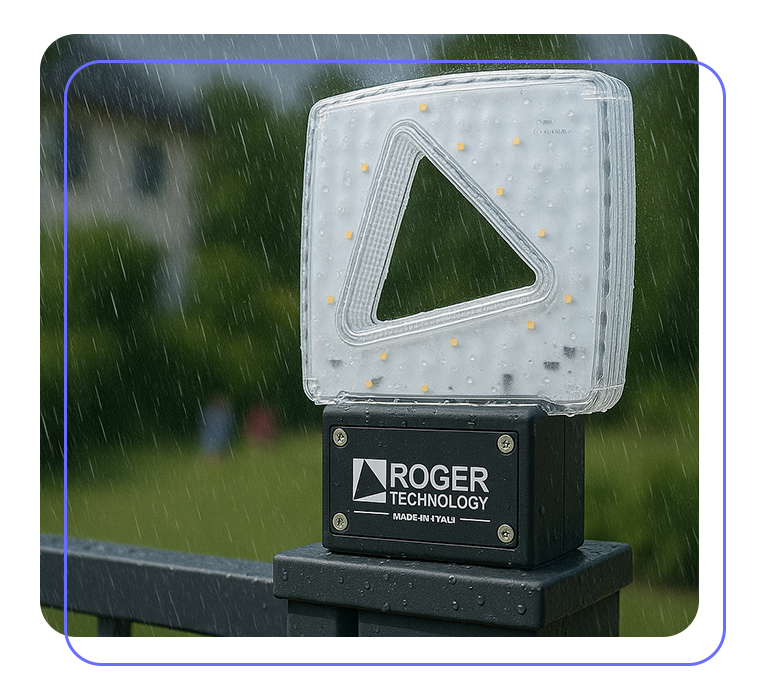

Lampa ostrzegawcza FIFTHY/24Nowoczesny design i funkcjonalnośćLampa FIFTHY/24 łączy funkcjonalność z estetyką – jej opływowy, nowoczesny kształt harmonijnie wpisuje się w otoczenie, podkreślając styl posesji lub obiektu przemysłowego. Wyposażona w energooszczędne diody LED, zapewnia wyraźną sygnalizację przy niskim poborze energii i długiej żywotności. Zintegrowana antena 433,92 MHz poprawia zasięg pilotów i stabilność komunikacji z centralą, a solidna obudowa o klasie szczelności IP55 gwarantuje odporność na warunki atmosferyczne i niezawodną pracę przez cały rok. |
![]() |
![]() |

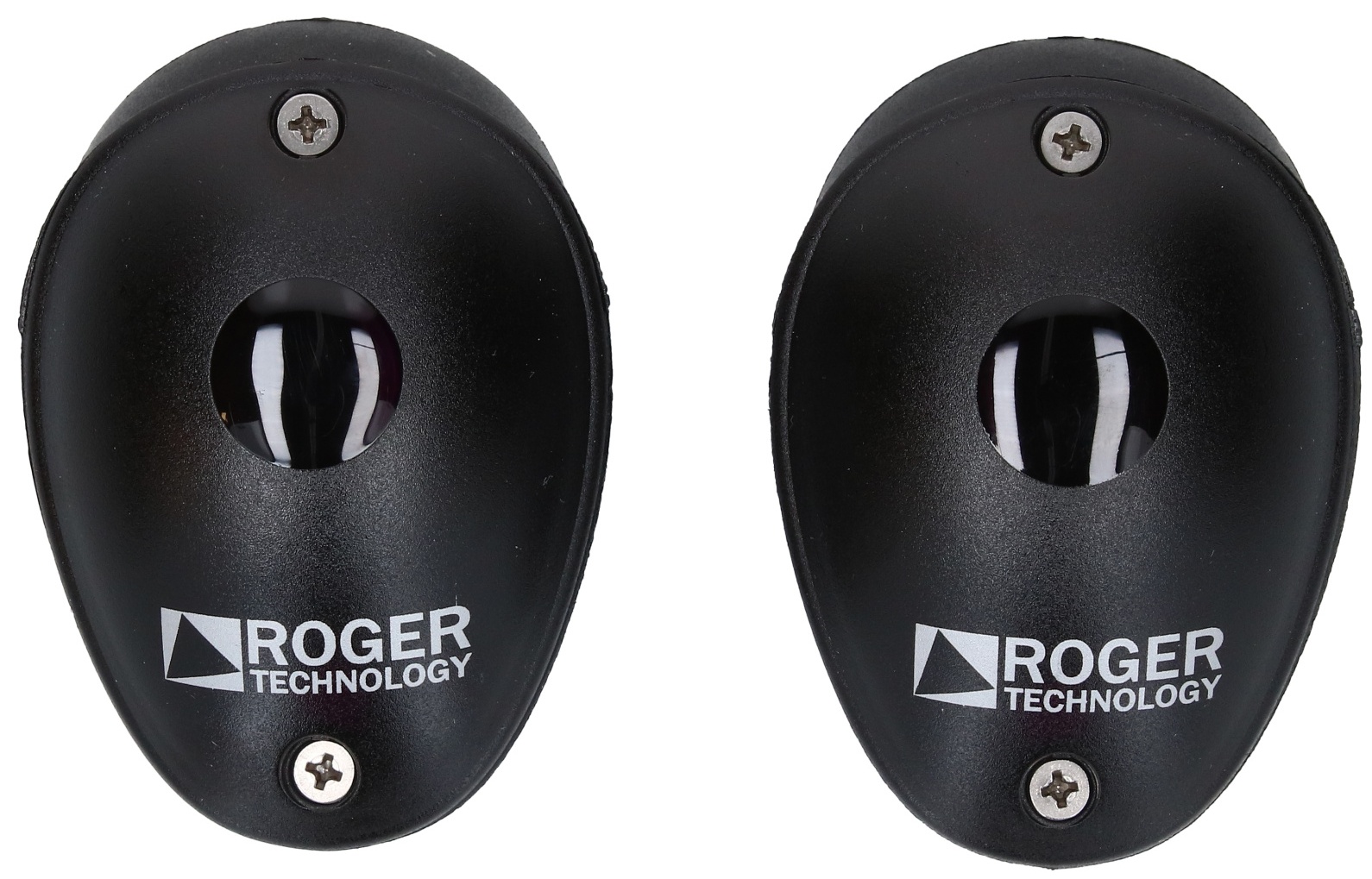

Fotokomórki przekaźnikowe R90/F2ESBezpieczeństwo i estetyka w jednymFotokomórki R90/F2ES odpowiadają za wykrywanie przeszkód i zatrzymanie pracy bramy w razie zagrożenia, zwiększając bezpieczeństwo użytkowników. Dzięki technologii przekaźnikowej łatwo integrują się z centralą sterującą, a kompaktowa, estetyczna obudowa sprawia, że dyskretnie komponują się z otoczeniem i niezawodnie działają w różnych warunkach atmosferycznych. |
- Zastosowanie: Do pracy przydomowej
- Intensywność pracy: 500 cykli / dobę
- Maksymalny ciężar bramy: 500 kg
- Prędkość bramy (maksymalna): 12 m/min
- Możliwość pracy na zasilaniu awaryjnym: TAK
- Siła uciągu: 500 N
- Magistrala cyfrowa: -
- Zasilanie lampy ostrzegawczej: 24 V DC
- Ilość wejść sterujących: 5
- Ilość wejść bezpieczeństwa: 5
- Ilość wyjść: 3
- Droga radiowa wbudowanego radia: -
- Zasilanie urządzeń dodatkowych: 24 V DC
- Wbudowany radioodbiornik: NIE
- Napięcie zasilania centrali: 230 V AC
- Napięcie zasilania silnika: 24 V DC
- Pobór prądu siłownika (maksymalny): max. 110 W
- Pobór prądu centrali (maksymalny): max. 120 W
- Pobór prądy w trybie Standby: 0,5 W
- Klasa szczelności: IP44
- Temperatura pracy: -20...+55 °C
- Wymiary: 250 x 165 x 290 mm
- Waga: 11,3 kg
