KIT BH30/610/HS/F - Zestaw do bram przesuwnych do 600 kg - HI-SPEED Roger

Kod: 39885
Dużo
Czas realizacji:
24h
4 120,50 zł
netto: 3 350,00 zł
  • Zastosowanie: Do pracy intensywnej
  • Intensywność pracy: 800 cykli / dobę
  • Maksymalny ciężar bramy: 600 kg
  • Prędkość bramy (maksymalna): 25 m/min
  • Możliwość pracy na zasilaniu awaryjnym: TAK
  • Siła uciągu: 400 N
  • Magistrala cyfrowa: -
  • Zasilanie lampy ostrzegawczej: 24 V DC
  • Ilość wejść sterujących: 5
  • Ilość wejść bezpieczeństwa: 5
  • Ilość wyjść: 3
  • Droga radiowa wbudowanego radia: -
  • Zasilanie urządzeń dodatkowych: 24 V DC
  • Wbudowany radioodbiornik: NIE
wszystkie parametry
  • Nowy
  • Darmowa dostawa
Opis

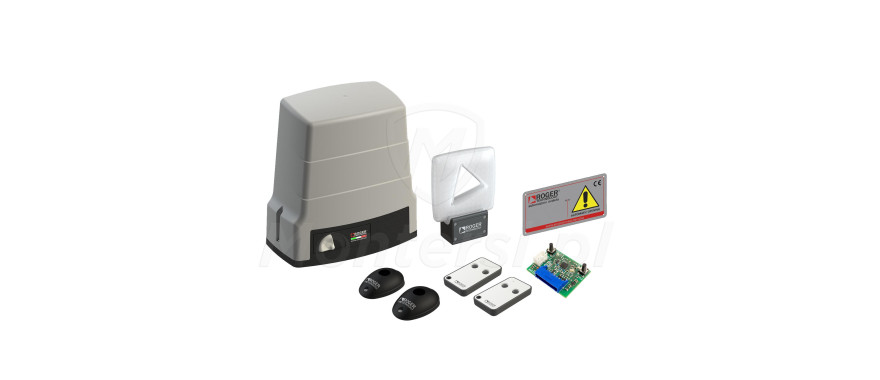

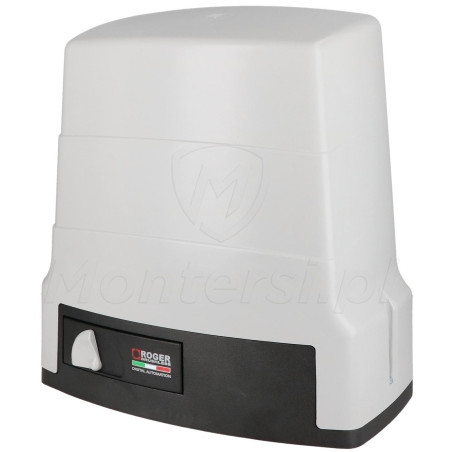

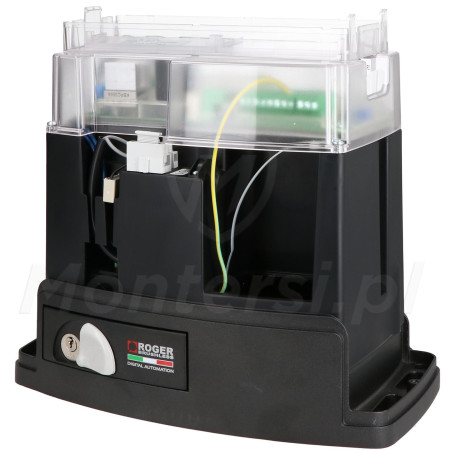

Zestaw do automatyki bramowej BH30/604/HS to kompletne rozwiązanie przeznaczone do bram przesuwnych o wadze do 600 kg. W skład zestawu wchodzi siłownik brushless 24V w wersji HI-SPEED z wbudowaną centralą sterującą B70 i enkoderem cyfrowym, a także fotokomórki, lampa ostrzegawcza, radioodbiornik i piloty. Całość stanowi gotowy system, umożliwiający bezpieczne i wygodne sterowanie bramą.

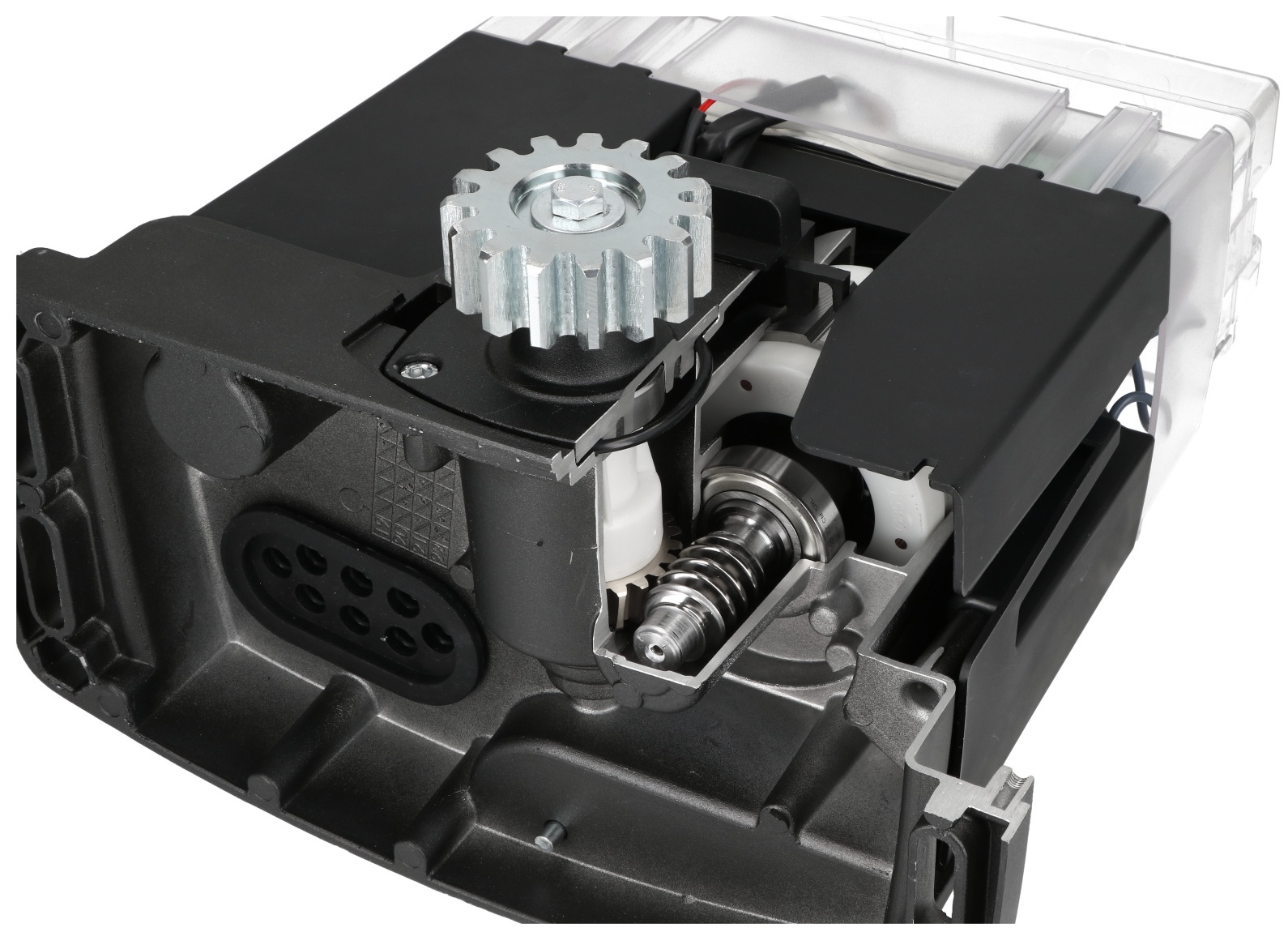

Największą zaletą zestawu jest silnik bezszczotkowy BRUSHLESS, który zapewnia wysoką wydajność, cichą pracę oraz długą żywotność. Dodatkowo cały napęd i przekładnia wykonane są wyłącznie z trwałych metalowych elementów, bez zastosowania plastiku i materiałów podatnych na zużycie, co znacząco wydłuża żywotność urządzenia oraz jego niezawodność w intensywnej eksploatacji.

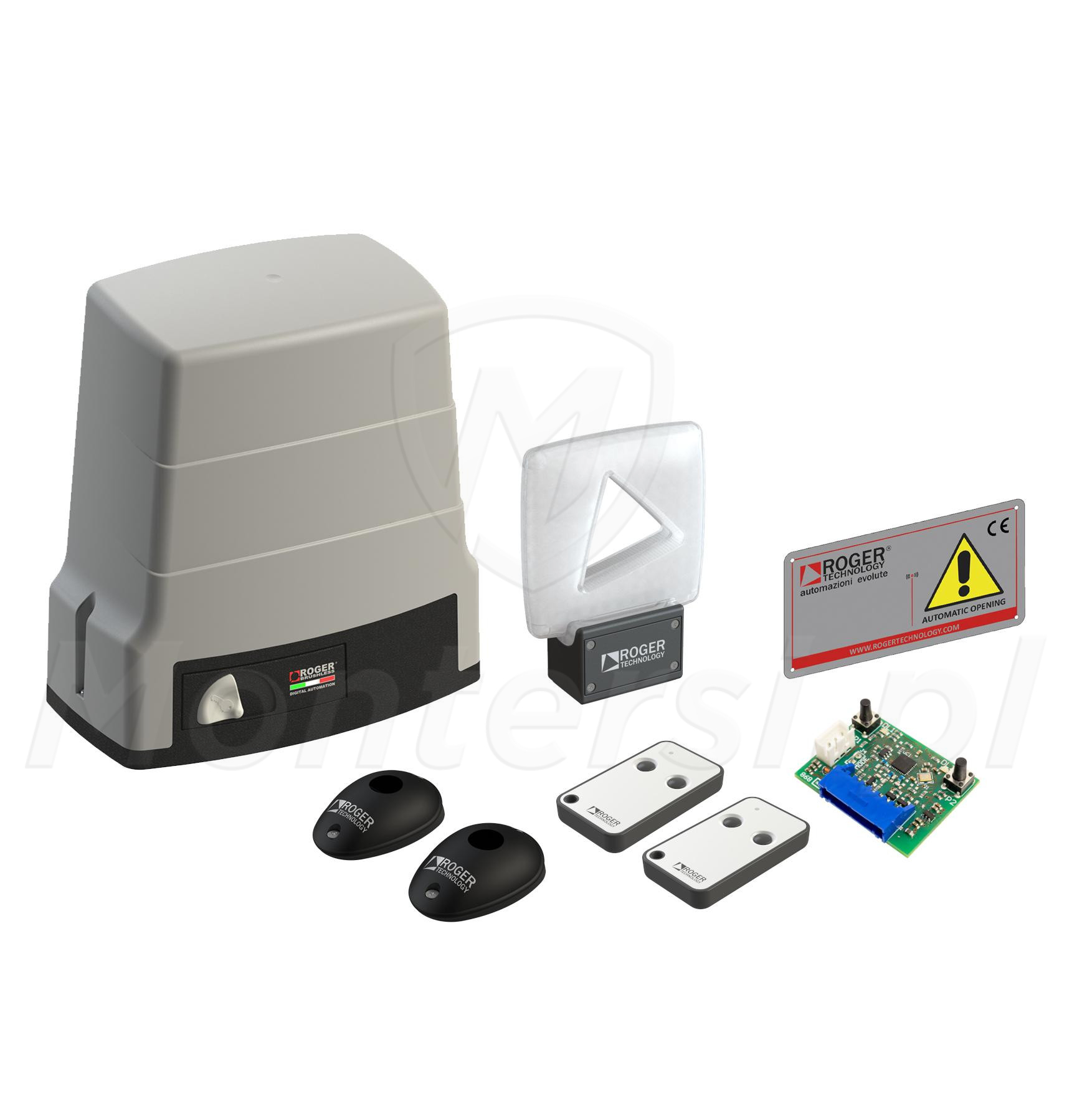

  • Kompletny zestaw: siłownik, fotokomórki, lampa, radioodbiornik i piloty
  • Do bram przesuwnych o maksymalnej wadze 600 kg
  • Silnik bezszczotkowy 24V o mocy maksymalnej 350W
  • Cyfrowy enkoder 4096 PPR zapewniający precyzyjne sterowanie
  • Magnetyczne wyłączniki krańcowe
  • Opcja zasilania awaryjnego

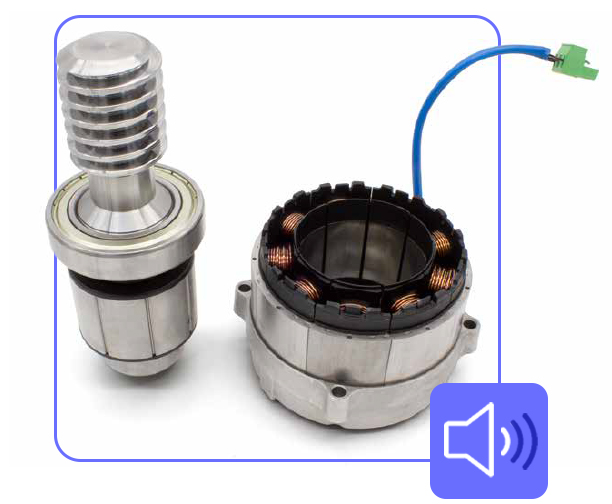

Silnik bezszczotkowy BRUSHLESS

Nowoczesna technologia napędu dla intensywnej pracy

Siłownik wyposażono w silnik bezszczotkowy typu BRUSHLESS, który stanowi kluczowy element zapewniający wysoką wydajność i niezawodność urządzenia. Dzięki eliminacji szczotek mechanicznych, silnik charakteryzuje się długą żywotnością, mniejszym zużyciem podzespołów oraz cichą i stabilną pracą. Elektroniczne sterowanie komutacją pozwala na płynne dostosowanie momentu obrotowego na poziomie 400 N, co umożliwia obsługę bram przesuwnych o masie do 600 kg. Współpraca z cyfrowym enkoderem o rozdzielczości 4096 PPR gwarantuje dokładne pozycjonowanie oraz pełną kontrolę nad ruchem bramy

Kluczowe zalety silnika BRUSHLESS:

  • Zwiększona efektywność energetyczna przy mocy znamionowej 140 W
  • Cicha praca i redukcja wibracji dzięki konstrukcji bezszczotkowej
  • Wydłużona żywotność bez konieczności częstej konserwacji
  • Stabilna praca nawet przy intensywnej eksploatacji do 800 cykli na dobę
  • Odporność na warunki zewnętrzne – zakres temperatur pracy od –20°C do +55°C

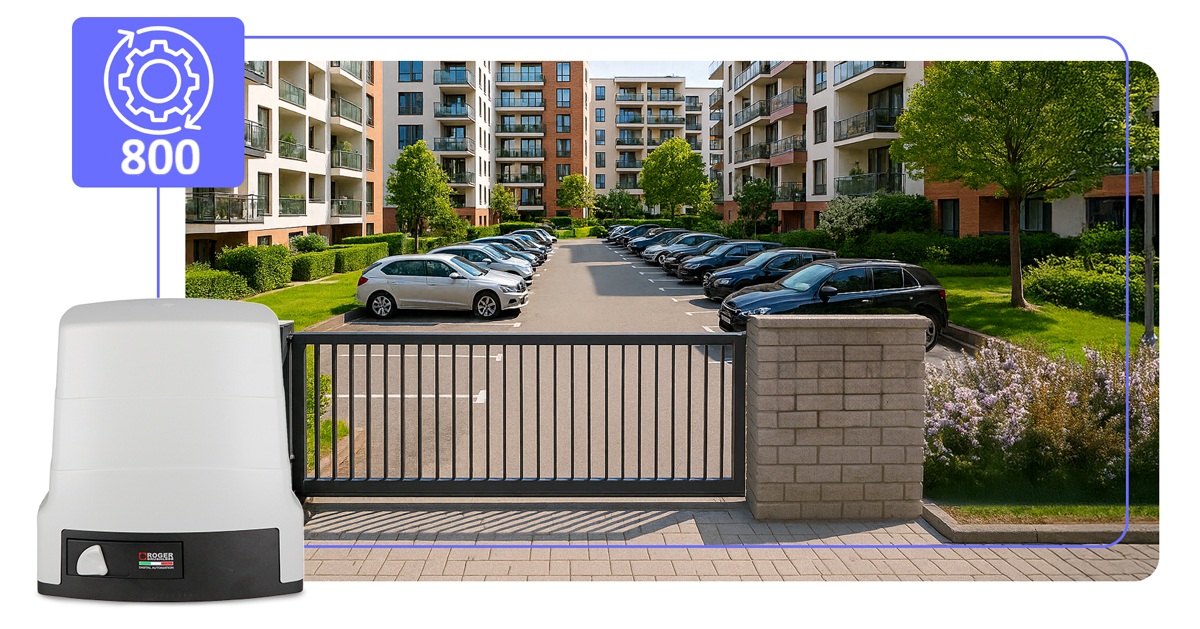

Intensywność pracy siłownika

Niezawodność przy dużym natężeniu ruchu

Siłownik został zaprojektowany do bardzo intensywnego użytkowania – umożliwia wykonanie nawet 800 cykli na dobę, co oznacza, że może pracować niemal bez przerwy bez ryzyka przegrzania czy przedwczesnego zużycia. Dzięki zastosowaniu silnika BRUSHLESS w wersji HI-SPEED oraz wydajnego systemu sterowania, napęd zachowuje stabilność działania i precyzję pracy nawet w wymagających warunkach. Tak wysoka intensywność sprawia, że model ten idealnie sprawdza się w miejscach o dużym natężeniu ruchu, takich jak osiedla mieszkaniowe, obiekty przemysłowe, wjazdy firmowe czy parkingi publiczne







Siłownik wyposażony w enkoder absolutny

Precyzja i bezpieczeństwo ruchu

Urządzenie zostało wyposażone w enkoder absolutny 4096 PPR, który zapewnia dokładne pozycjonowanie bramy i zapamiętuje jej położenie nawet po zaniku zasilania. Dzięki temu siłownik nie wymaga ponownej kalibracji, a praca bramy odbywa się płynnie, bezpiecznie i z natychmiastową reakcją na ewentualne

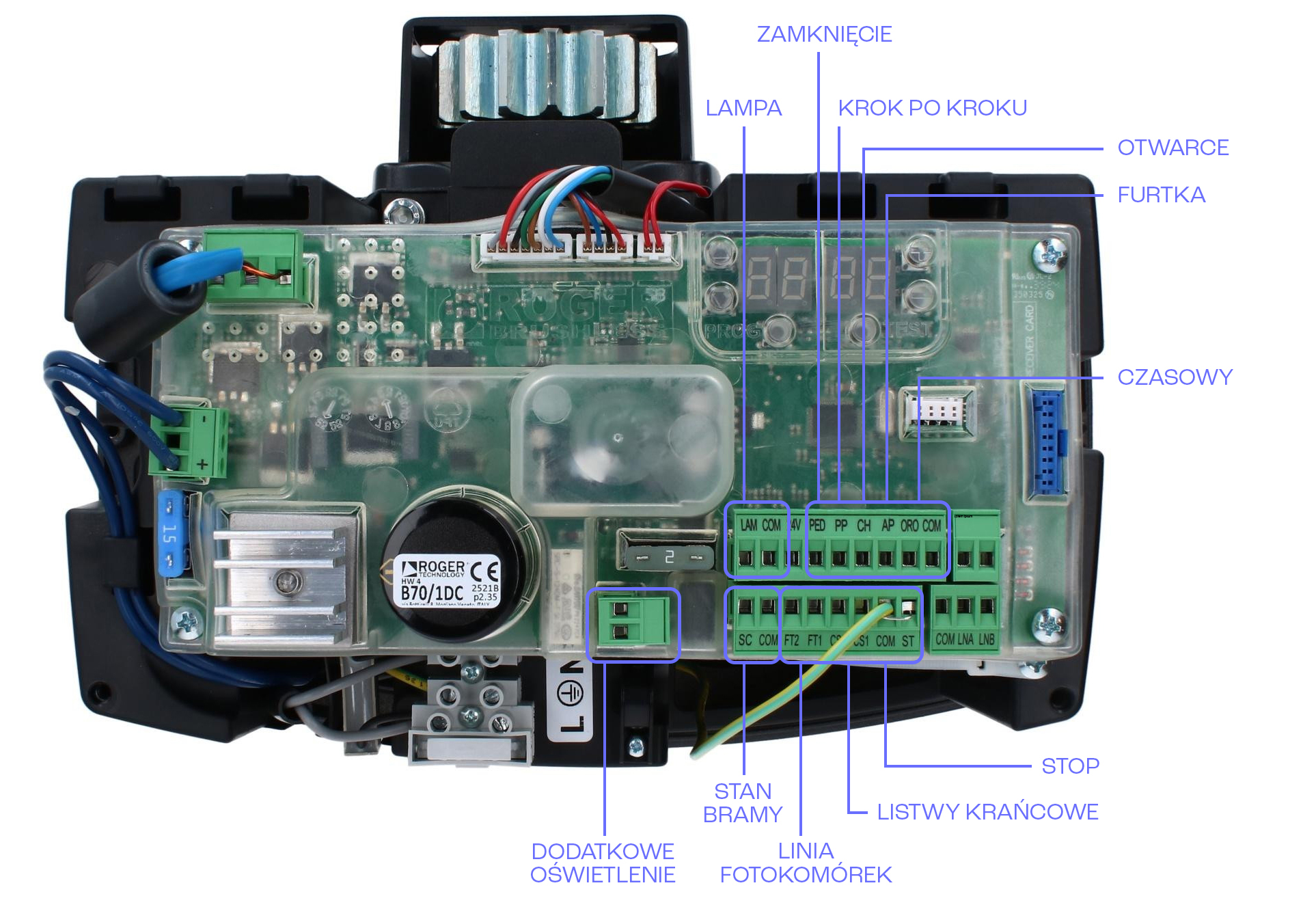

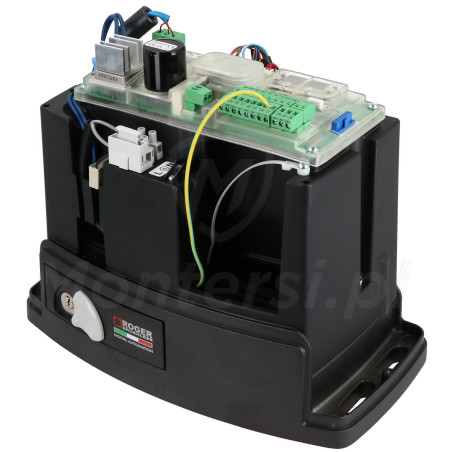

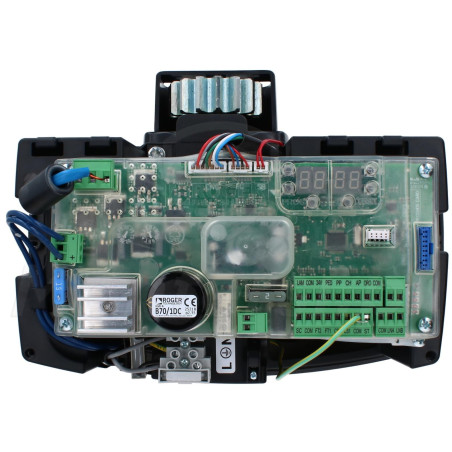

Centrala B70/1DC

Inteligentne zarządzanie pracą napędu

Napęd wyposażono w nowoczesną centralę sterującą B70/1DC, dedykowaną do silników bezszczotkowych 24 V. Centrala odpowiada za sterowanie ruchem bramy, obsługę zabezpieczeń oraz integrację z akcesoriami dodatkowymi. Centrala posiada zestaw wejść przeznaczonych m.in. do podłączenia fotokomórek, listw bezpieczeństwa, przycisków sterujących czy systemów zdalnych. Wyposażona jest także w wyjścia do zasilania silnika, lampy ostrzegawczej, oświetlenia dodatkowego oraz sygnalizacji stanu bramy.

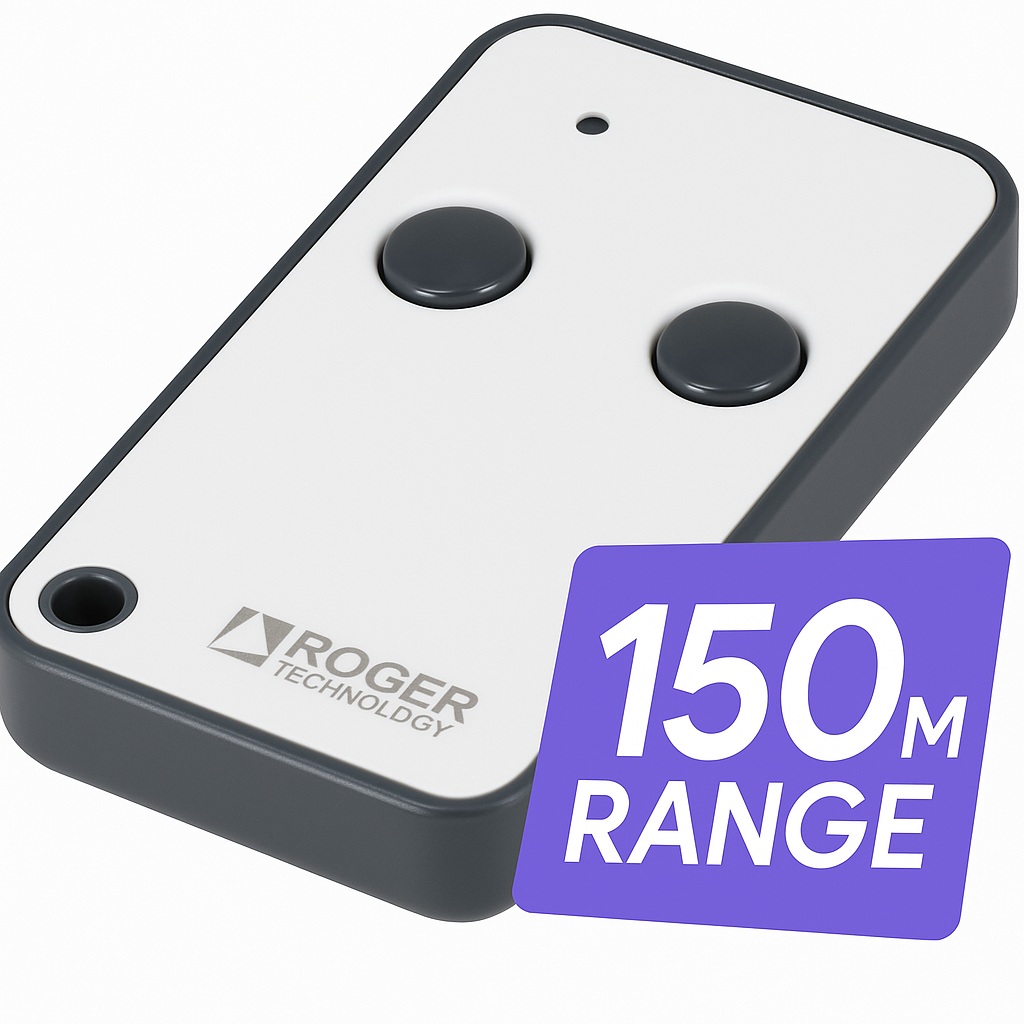

Zestaw dwóch pilotów w komplecie

Wygodne i niezawodne sterowanie

W skład zestawu wchodzą dwa piloty E80/TX52R/2, będące nowoczesnymi, dwukanałowymi nadajnikami radiowymi pracującymi na częstotliwości 433,92 MHz. Każdy z nich umożliwia sterowanie dwoma niezależnymi urządzeniami, co pozwala obsługiwać np. bramę wjazdową i garażową jednym nadajnikiem. Piloty oferują stabilny zasięg działania do 150 m w otwartej przestrzeni, a dzięki obsłudze kodu stałego i zmiennego można je łatwo dopasować do różnych odbiorników i systemów automatyki.

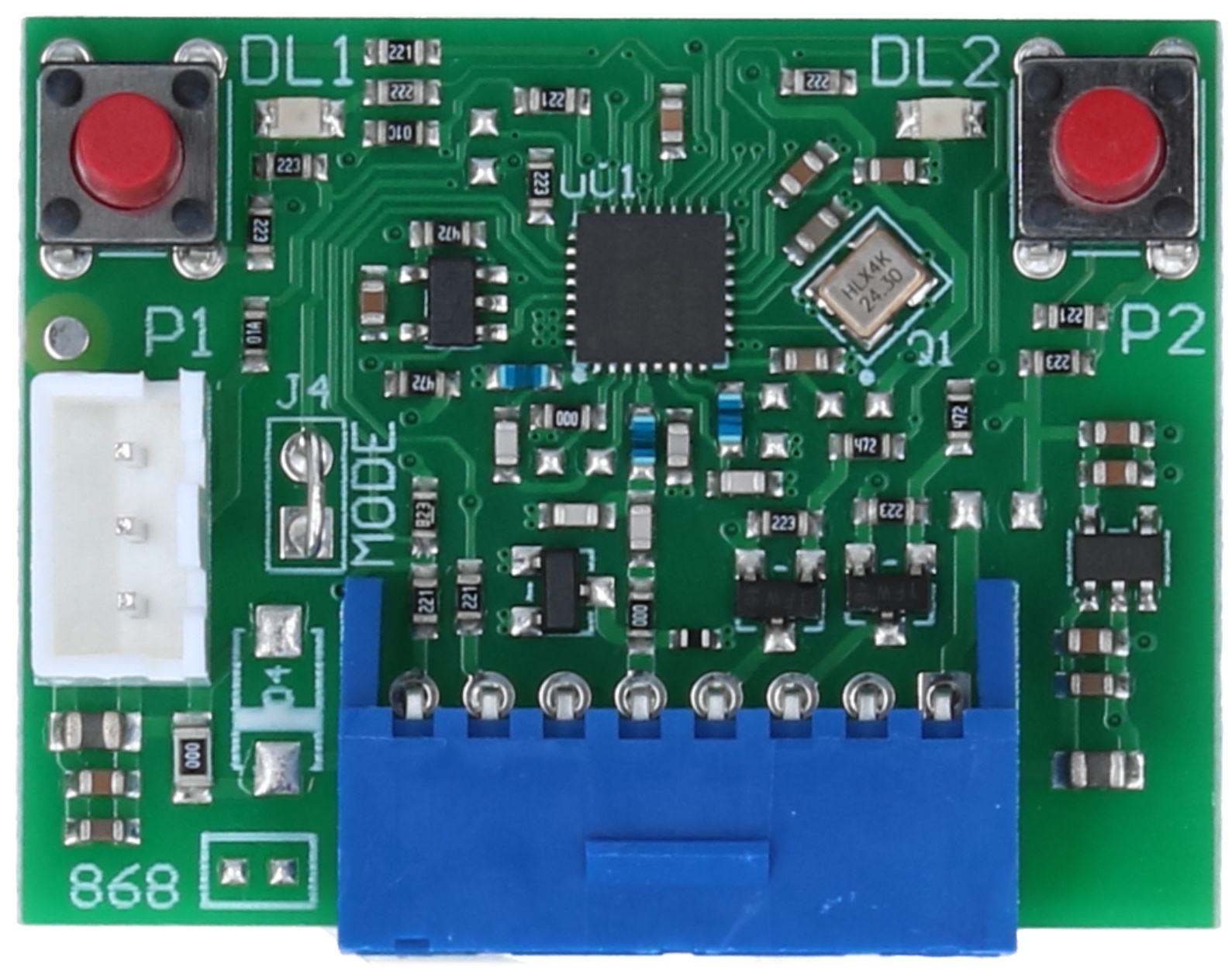

Radioodbiornik H93/RX2LP/I

Kompaktowe sterowanie w systemie automatyki

Zestaw uzupełnia radioodbiornik H93/RX2LP/I, pracujący na częstotliwości 433,92 MHz. Urządzenie wyposażono w dwa kanały, co umożliwia obsługę dwóch niezależnych funkcji lub urządzeń. Odbiornik zapewnia pełną kompatybilność z pilotami E80/TX52R/2, dołączonymi do zestawu, a także współpracuje niezawodnie z centralą sterującą. Niewielkie wymiary ułatwiają montaż w obudowie napędu, a prosta konfiguracja pozwala szybko dopisywać nowych użytkowników. To praktyczne rozwiązanie zapewnia stabilne i wygodne sterowanie bramą w codziennym użytkowaniu.

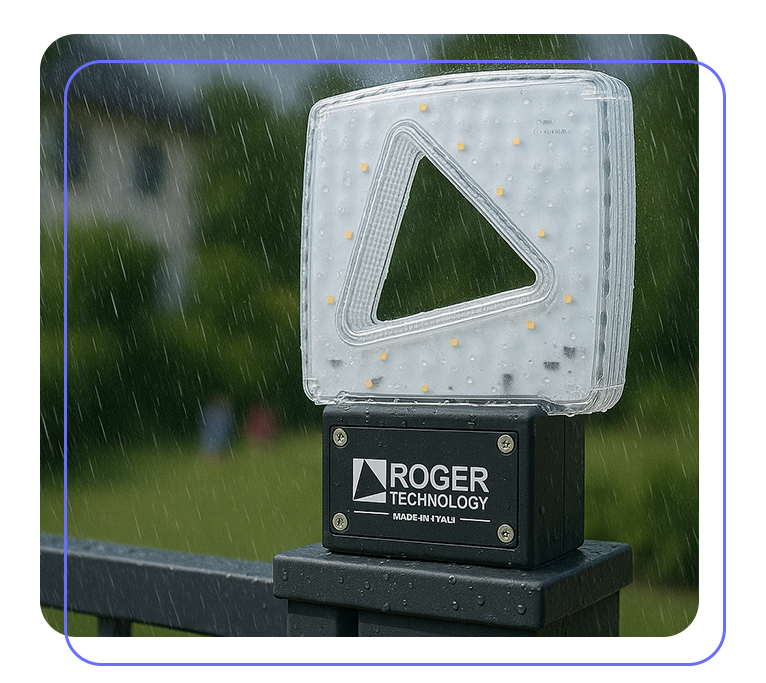

Lampa ostrzegawcza FIFTHY/24

Nowoczesny design i funkcjonalność

Lampa FIFTHY/24 łączy funkcjonalność z estetyką – jej opływowy, nowoczesny kształt harmonijnie wpisuje się w otoczenie, podkreślając styl posesji lub obiektu przemysłowego. Wyposażona w energooszczędne diody LED, zapewnia wyraźną sygnalizację przy niskim poborze energii i długiej żywotności. Zintegrowana antena 433,92 MHz poprawia zasięg pilotów i stabilność komunikacji z centralą, a solidna obudowa o klasie szczelności IP55 gwarantuje odporność na warunki atmosferyczne i niezawodną pracę przez cały rok.

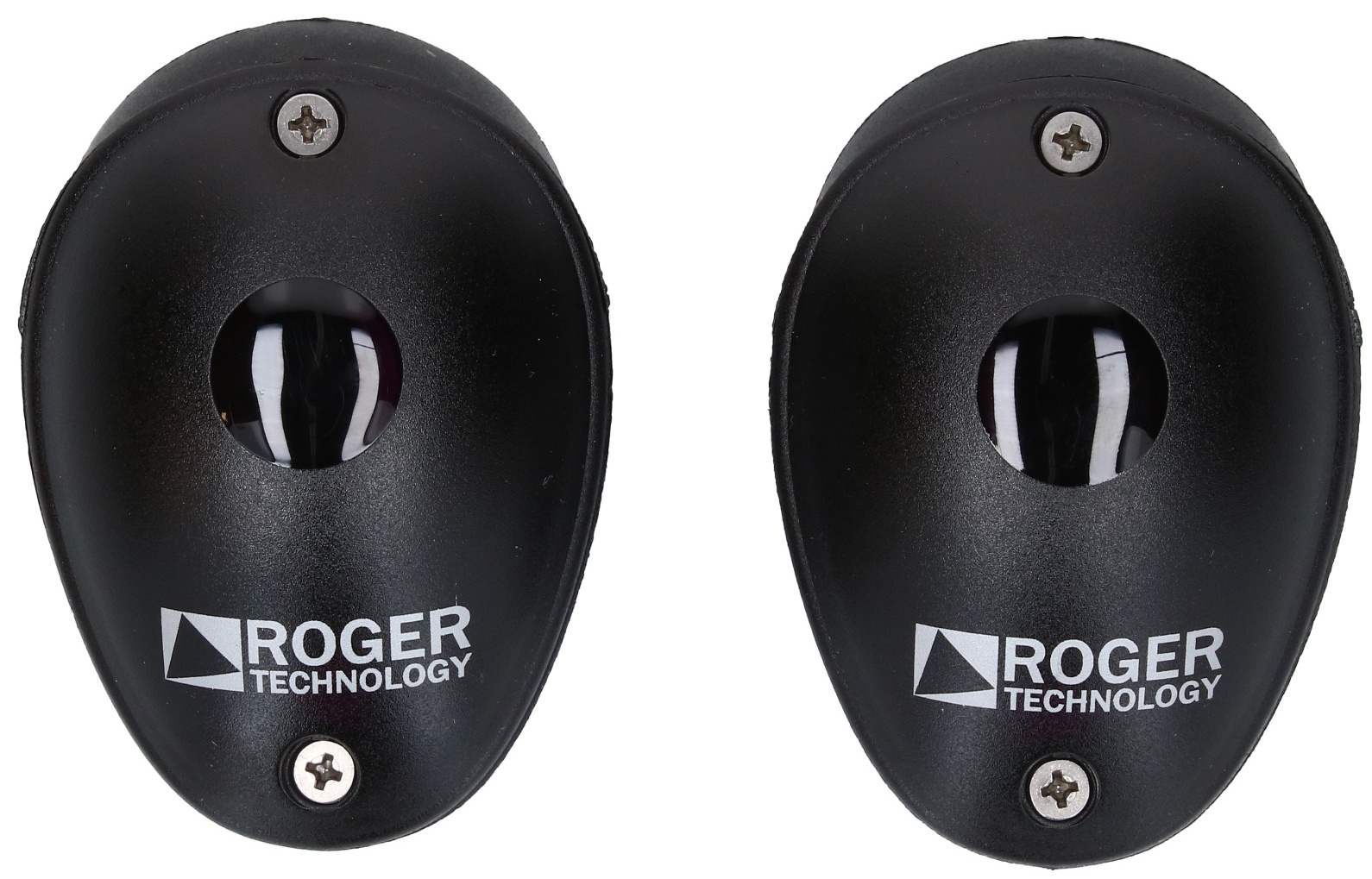

Fotokomórki przekaźnikowe R90/F2ES

Bezpieczeństwo i estetyka w jednym

Fotokomórki R90/F2ES odpowiadają za wykrywanie przeszkód i zatrzymanie pracy bramy w razie zagrożenia, zwiększając bezpieczeństwo użytkowników. Dzięki technologii przekaźnikowej łatwo integrują się z centralą sterującą, a kompaktowa, estetyczna obudowa sprawia, że dyskretnie komponują się z otoczeniem i niezawodnie działają w różnych warunkach atmosferycznych.

  • Zastosowanie: Do pracy intensywnej
  • Intensywność pracy: 800 cykli / dobę
  • Maksymalny ciężar bramy: 600 kg
  • Prędkość bramy (maksymalna): 25 m/min
  • Możliwość pracy na zasilaniu awaryjnym: TAK
  • Siła uciągu: 400 N
  • Magistrala cyfrowa: -
  • Zasilanie lampy ostrzegawczej: 24 V DC
  • Ilość wejść sterujących: 5
  • Ilość wejść bezpieczeństwa: 5
  • Ilość wyjść: 3
  • Droga radiowa wbudowanego radia: -
  • Zasilanie urządzeń dodatkowych: 24 V DC
  • Wbudowany radioodbiornik: NIE
  • Napięcie zasilania centrali: 230 V AC
  • Napięcie zasilania silnika: 24 V AC
  • Pobór prądu siłownika (maksymalny): max. 350 W
  • Pobór prądu centrali (maksymalny): max. 140 W
  • Pobór prądy w trybie Standby: 0,5 W
  • Klasa szczelności: IP44
  • Temperatura pracy: -20...+55 °C
  • Wymiary: 315 x 165,8 x 329 mm
  • Waga: 12,5 kg
Typ Nazwa Opis Rozmiar
Instrukcje BH30_Istruzioni_IS118_Rev15_A4 3.84 MB Pobierz
Karty Katalogowe BH30_604_HS 929.92 kB Pobierz
