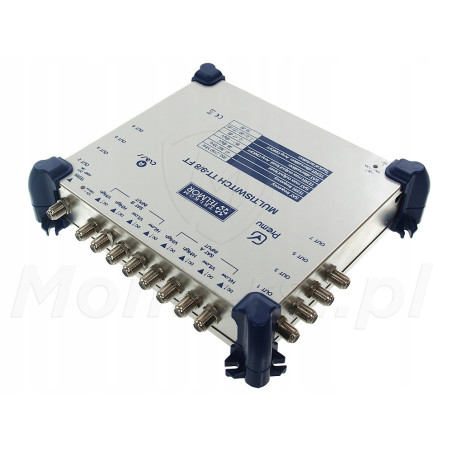

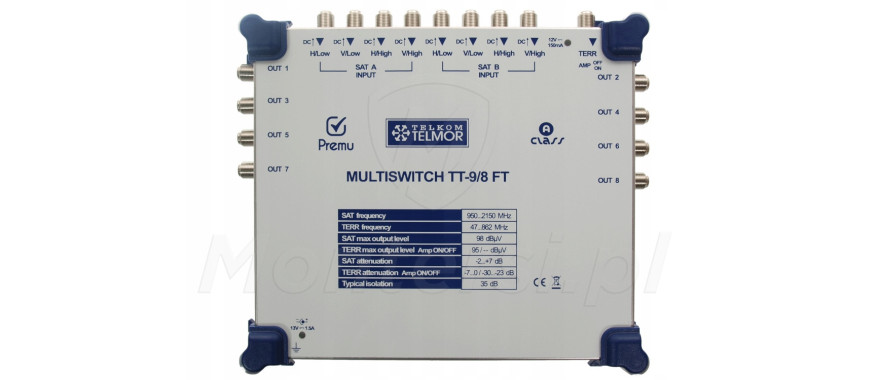

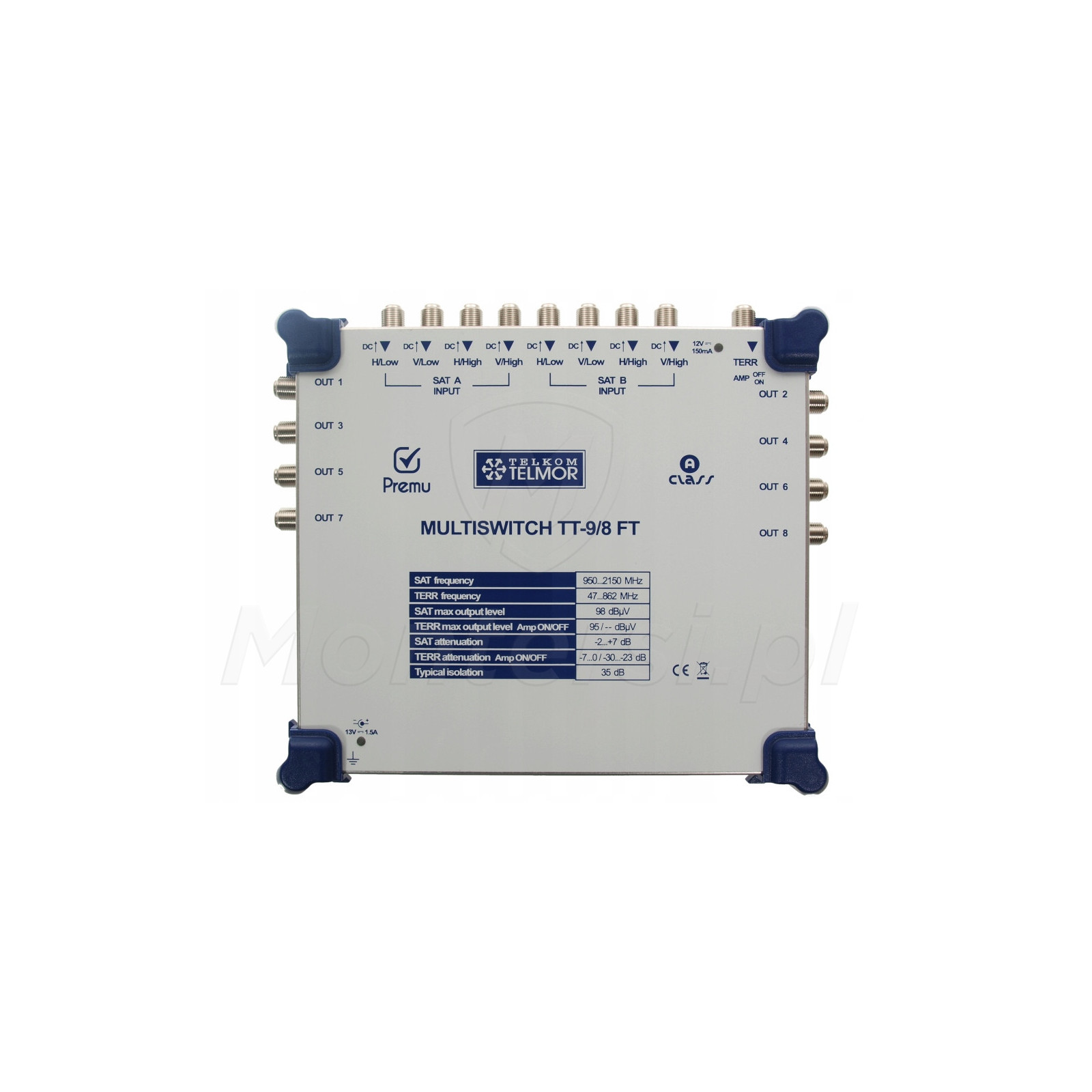

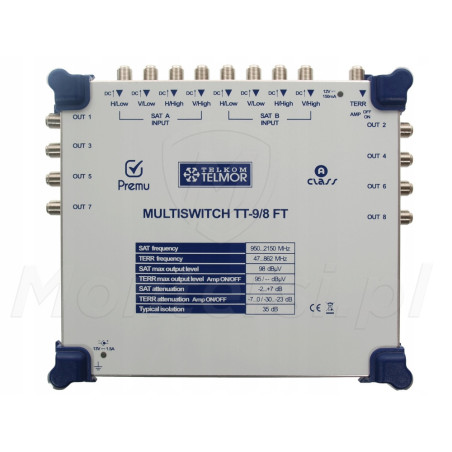

Multiswitche z serii PREMU TT-9/xx to nowa generacja multiswitchy kaskadowych i końcowych, Dzięki możliwości tworzenia wielostopniowych kaskad multiswitchowych, linia PREMU TT-9/xx ułatwia budowanie instalacji zgodnych z aktualnym rozporządzeniem MTBiGM. Doskonale sprawdza się w rozbudowanych instalacjach RTV/SAT oraz instalacjach zbiorowych, gdzie istnieje potrzeba zasilenia sygnałem RTV/SAT dużej ilości gniazd abonenckich.

Parametry techniczne:

Parametry techniczne:

Ilość wejść: 9
Ilość wyjść: 8
Zakres częstotliwości DVB-T/Radio: 47-862 MHz
Zakres częstotliwości SAT: 950-2150 MHz
Zasilanie: 13 VDC
Wymiary: 215 x 193 x 51 mm
Waga: 700 g

Multiswitche z serii PREMU TT-9/xx to nowa generacja multiswitchy kaskadowych i końcowych, Dzięki możliwości tworzenia wielostopniowych kaskad multiswitchowych, linia PREMU TT-9/xx ułatwia budowanie instalacji zgodnych z aktualnym rozporządzeniem MTBiGM. Doskonale sprawdza się w rozbudowanych instalacjach RTV/SAT oraz instalacjach zbiorowych, gdzie istnieje potrzeba zasilenia sygnałem RTV/SAT dużej ilości gniazd abonenckich.

Produkty PREMU TT-9xx pozwalają dostarczyć sygnał IF odpowiednio do 8, 16, 24 i 32 głowic satelitarnych. Wraz z sygnałem IF dystrybuowany jest także sygnał RTV. Wyróżniającym atutem multiswitchy serii PREMU TT jest bardzo duża separacja pomiędzy torami satelitarnymi (35dB). Duże tłumienie przesłuchów jest bardzo pomocne w rozbudowanych instalacjach multiswitchowych, gdzie mamy gniazda znacznie oddalone od multiswitcha, jak również o niewielkiej odległości od pomieszczenia technicznego. W przypadku zbyt małej separacji, w połączeniu z niewielkimi odległościami od punktu dystrybucji, może dochodzić do odbioru nieprawidłowych sygnałów pochodzących z przesłuchu, które znajdują się w powyżej progu czułości odbiornika. Dodatkowym atutem tych urządzeń jest również możliwość przełączania trybów pracy toru DVB-T: active/passive oraz niskie tłumienie w torze SAT, co ma szczególne znaczenie dla zapewnienia odpowiedniego poziomu sygnału w rozbudowanych, wielokaskadowych instalacjach.

Wykorzystane w multiswitchach PREMU TT trwałe złącza o specjalnej konstrukcji umożliwiają bezawaryjne, wielokrotne wkręcanie i wykręcanie kabli o różnych grubościach żyły wewnętrznej, bez obniżania parametrów prawidłowego i dobrego kontaktu. Dodatkowo gniazda wyposażono w sprężynkę sygnalizującą poprawność połączenia charakterystycznym kliknięciem.

Uwaga!
Multiswitch zawiera zasilacz zasilacz 13V/1.5A

Przy budowaniu instalacji RTV/SAT opartej na kaskadzie multiswitchowej należy pamiętać o prawidłowym wyliczeniu bilansu energetycznego, aby prawidłowo dobrać moc obciążeniową zasilacza. Każdy multiswitch z rodziny TT-9/xx pobiera ok. 0,15A, wzmacniacz kaskadowy WS-909ok. 1,1A, a konwerter QUATTRO ok. 0,25A. Jeżeli suma obciążeń elementów czynnych instalacji będzie wyższa niż 1,5A, wówczas chcąc uniknąć stosowania osobnych zasilaczy dla każdego z urządzeń, należy zastosować jeden zasilacz o większej mocy - 4A.
