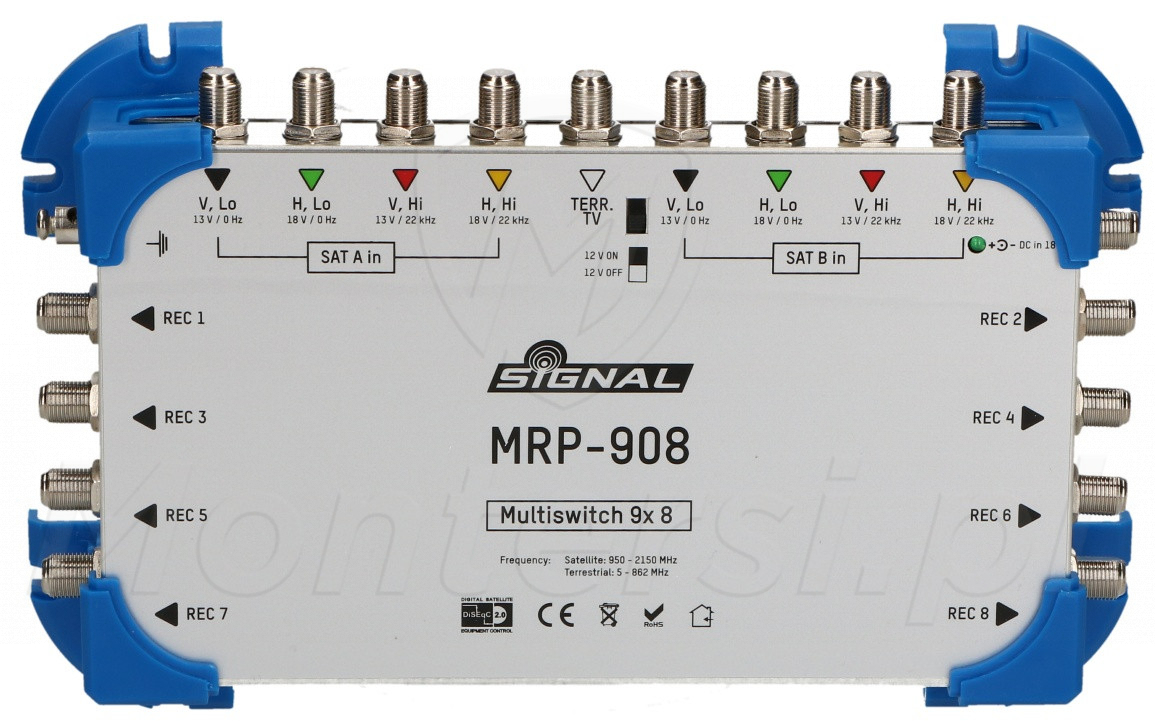

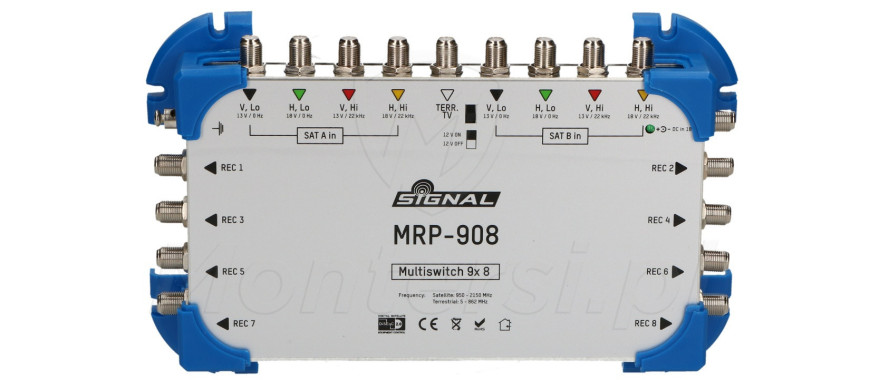

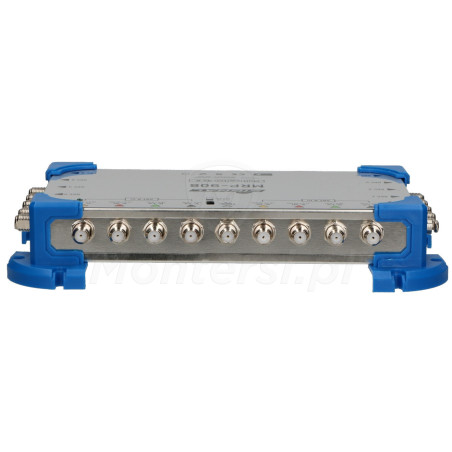

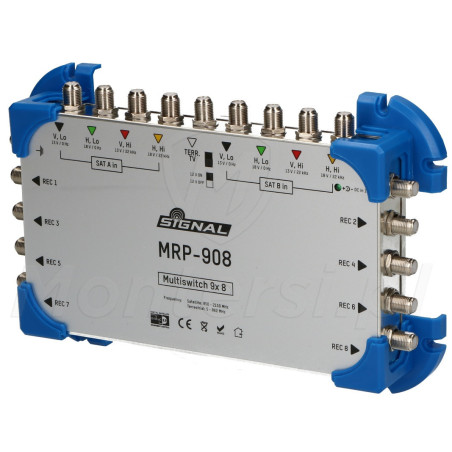

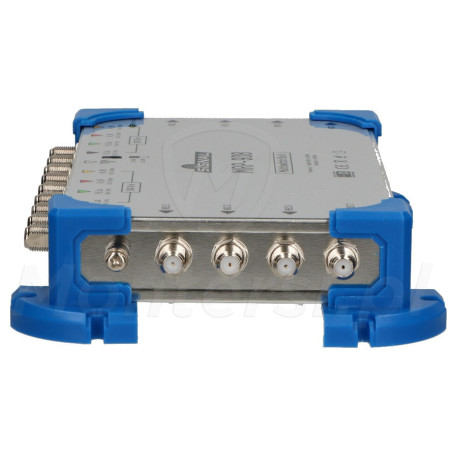

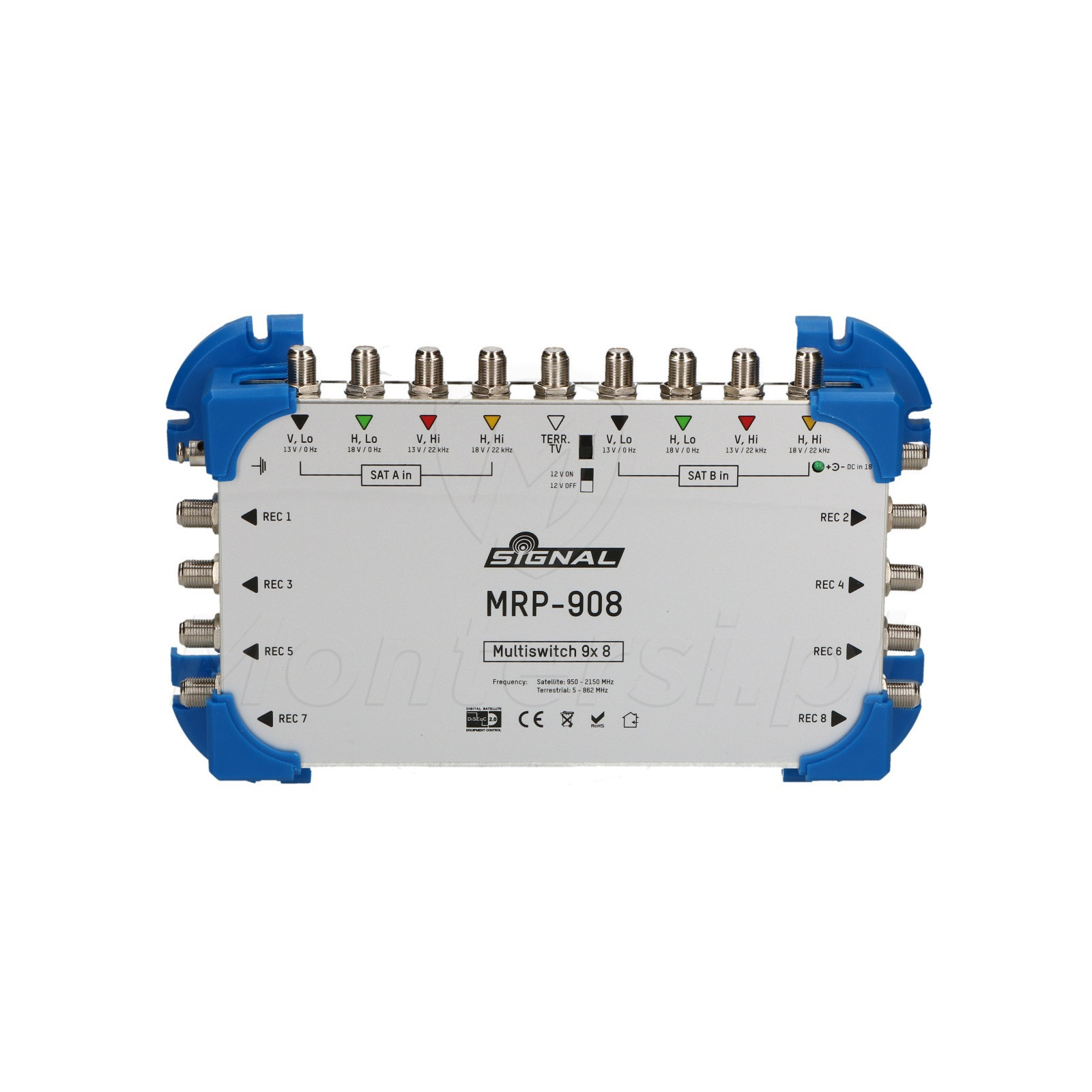

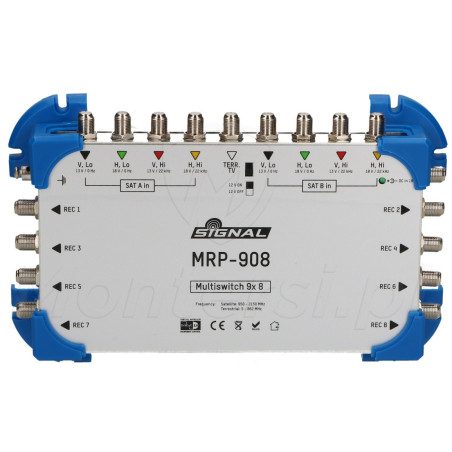

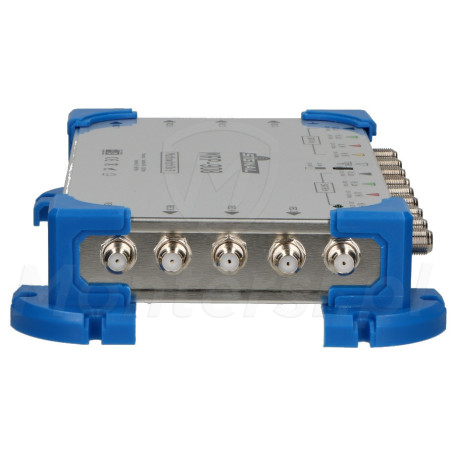

MRP-908 Multiswitch Signal 9/8 z pasywnym torem TV naziemnej

Kod: 23478

Parametry techniczne:

Zakres częstotliwości SAT: 950-2150
Zakres częstotliwości DVB-T/Radio: 5-862
Ilość wejść: 8xSAT 1xFM/DVB-T
Ilość wyjść: 8
Poziom sygnału na wyjściu: 100 dBμV
Temperatura pracy: -20...+50 °C
Zasilanie: Wej: 90-264 V Wyj:18V 1A
Wymiary: 222×142×42
Gwarancja producenta: 36 miesięcy

Mało

Czas realizacji:

24h

249,89 zł

netto: 203,16 zł

Opis produktu
Załączniki

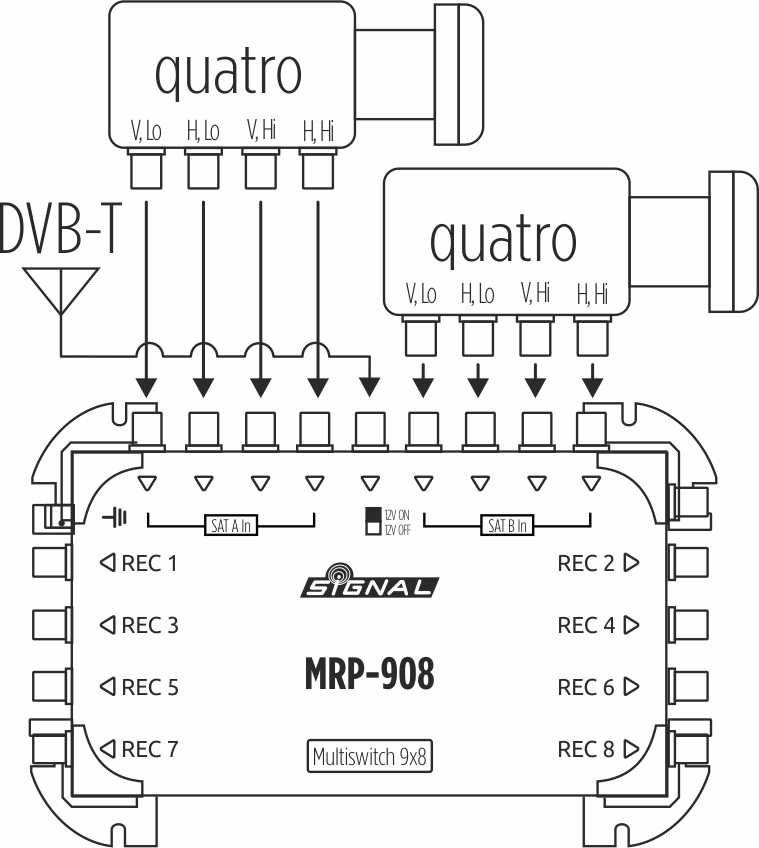

MRP-908 - Multiswitch zaprojektowany został do pracy w małych i średnich systemach dystrybucji telewizji satelitarnej oraz naziemnej. Zapewniają niezależny dostęp do tych sygnałów każdemu podłączonemu użytkownikowi. Urządzenia przeznaczone są wyłącznie do zastosowań wewnątrz budynków i nie należy ich stosować na zewnątrz. Urządzenia wyprodukowane zostały zgodnie z dyrektywą RoHS. W skład zestawu wchodzą:

Multiswitch radialny,
Wejścia: 8 z dwóch konwerterów quatro, 1 naziemna FM/DVB-T,
Wyjścia: 8 do tunerów SAT,
Pasywny tor FM/DVB-T wyposażony w przełącznik On/Off 12V DC,
Separacja pomiędzy wejściami większa niż 25 dB,
Wysoka separacja wyjść 30 dB (brak przesłuchów między pasmami i polaryzacjami),
Prekorekcja charakterystyki kabla,
Bardzo wysoki poziom wejściowy 105 dBμV,
Wysoki poziom wyjściowy: 100 dBμV,
Kontrolki napięcia zasilacza i multiswitcha (prosta diagnostyka braku zasilania lub zwarcia w torze naziemnym),
Przyłącze uziemienia,
Kompaktowe wymiary 220×120×42 mm,
Zewnętrzny zasilacz DC 18 V 1 A,
Gwarancja 3 lata.

Parametry techniczne:

Parametry techniczne:

Zakres częstotliwości SAT: 950-2150
Zakres częstotliwości DVB-T/Radio: 5-862
Ilość wejść: 8xSAT 1xFM/DVB-T
Ilość wyjść: 8
Poziom sygnału na wyjściu: 100 dBμV
Temperatura pracy: -20...+50 °C
Zasilanie: Wej: 90-264 V Wyj:18V 1A
Wymiary: 222×142×42
Gwarancja producenta: 36 miesięcy

Oglądaj telewizję na ośmiu odbiornikach jednocześnie

Multiswitch z ośmioma wyjściami

Urządzenie realizuje dystrybucję sygnału z jednego satelity oraz telewizji naziemnej i radia FM maksymalnie do czterech gniazd. Dzięki takiemu rozwiązaniu możemy podłączyć do czterech tunerów satelitarnych. Jeżeli tuner posiada dysk twardy oraz opcje nagrywania kanałów podczas oglądania innych, to dla jego potrzeb zarezerwować należy dwa wyjścia multiswitcha.

Uwaga

Niewykorzystane wyjścia multiswitcha należy obciążyć rezystorem 75 Om R66205.

Przeznaczenie multiswitcha MRP-908

Mała instalacja telewizyjna

Przełączniki wielozakresowe dedykowane są do instalacji bazujących na topologii gwiazdy. W tego typu systemach przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Wysoka separacja wyjść (brak przesłuchów między pasmami i polaryzacjami) oraz wbudowana prekorekcja charakterystyki kabla umożliwia wyeliminowanie wpływu tłumienności kabla rosnącej wraz z częstotliwością.

Odbiór telewizji naziemnej

Rozwiązanie ogólnodostępne

Dzięki temu przełącznikowi możliwy jest odbiór i podział telewizji naziemnej. Zalecane jest zastosowanie przedwzmacniacza antenowego lub wzmacniacza, który skompensuje tłumienie multiswitcha (12 dB) i elementów biernych w instalacji (przewodu, gniazd, złączy) w torze telewizji naziemnej. W doborze wzmacniacza należy też uwzględnić poziom sygnału z nadajnika (moc i wysokość zawieszenia nadajnika, odległość do punktu odbioru, zysk anteny, ukształtowanie terenu między nadajnikiem a odbiornikiem).

Praca urządzenia pod pełną kontrolą

Kontrolne diody LED

W momencie, gdy system pracuje poprawnie obydwie kontrolki powinny świecić. W przeciwnym wypadku, gdy diody mrugają lub nie świecą wcale wskazuje to na brak zasilania, lub zwarcie na linii anteny naziemnej. Może to być spowodowane włączeniem zasilana w torze naziemnym przy antenie bez wzmacniacza lub złym zarobieniem złączy (zwarciem pomiędzy przewodem centralnym a oplotem ekranu kabla). Należy natychmiast wyłączyć napięcie i usunąć przyczynę.
