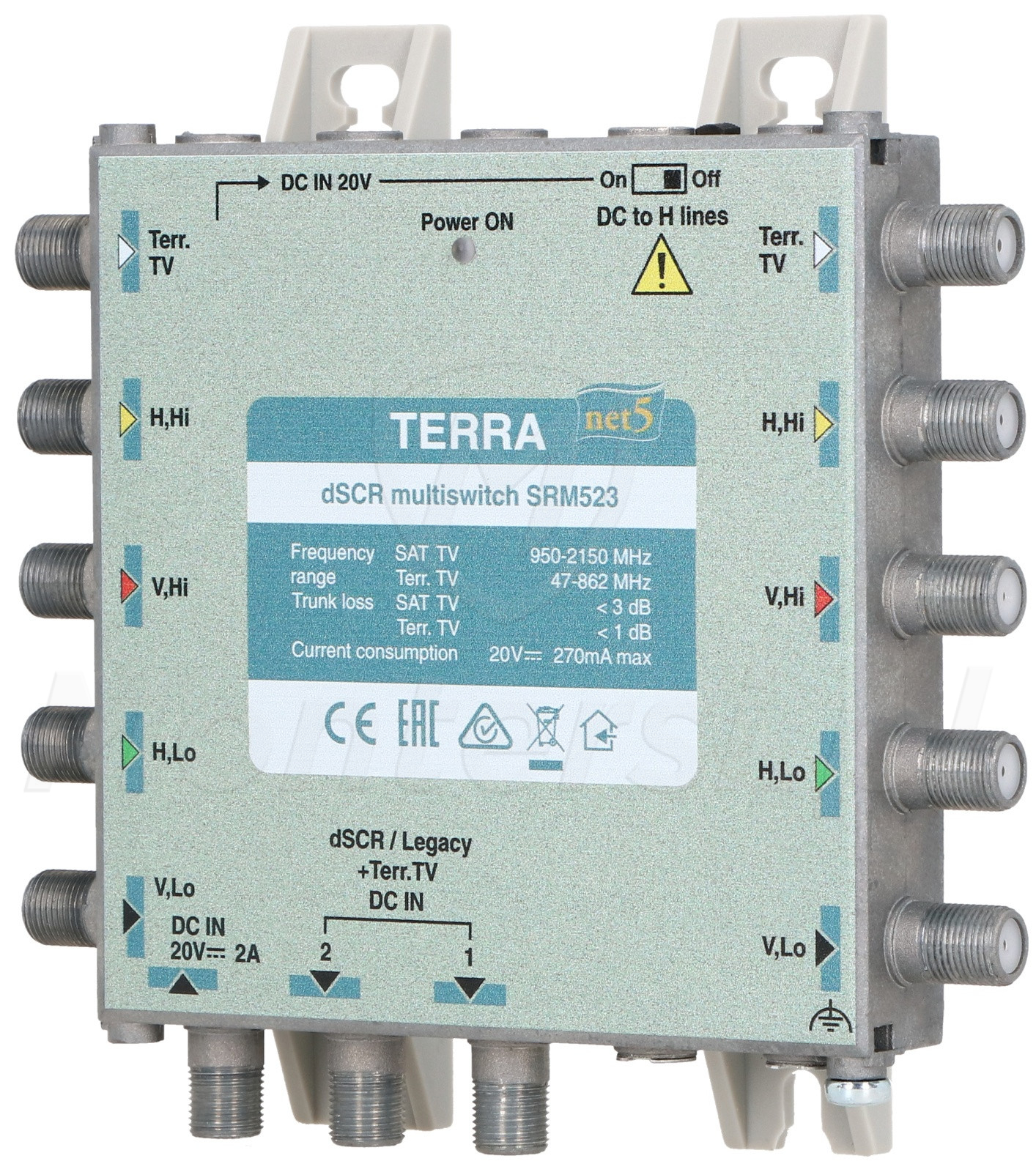

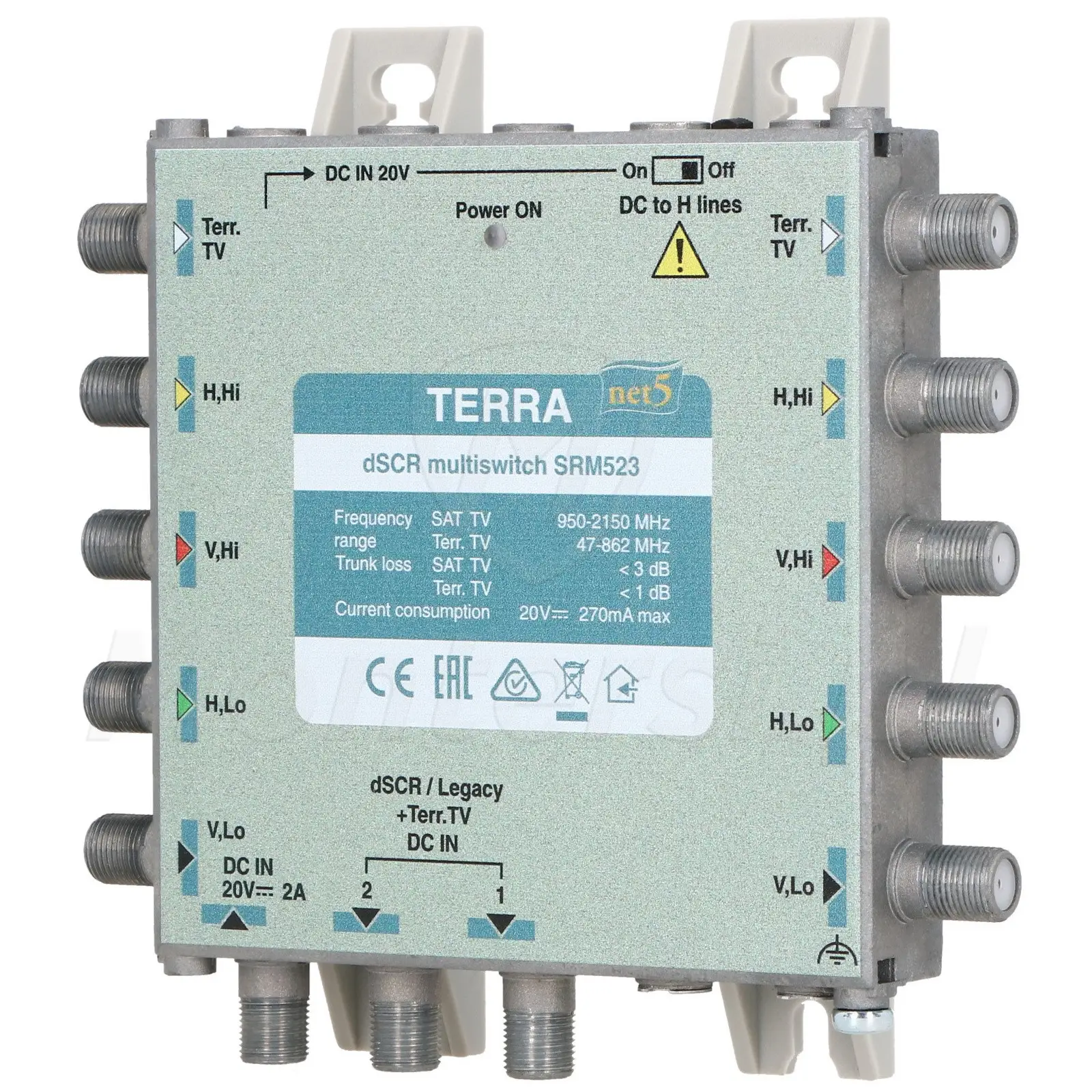

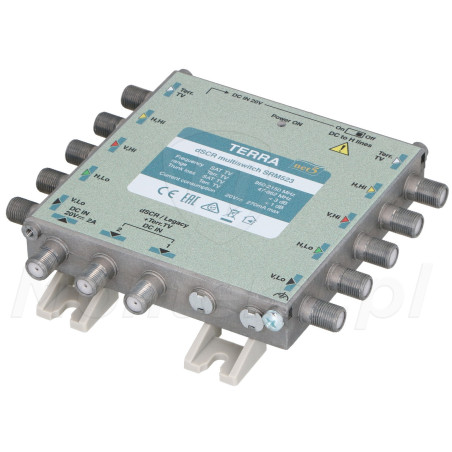

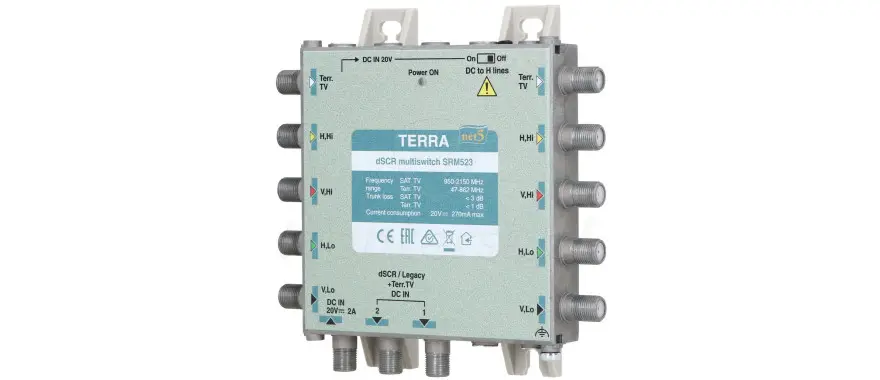

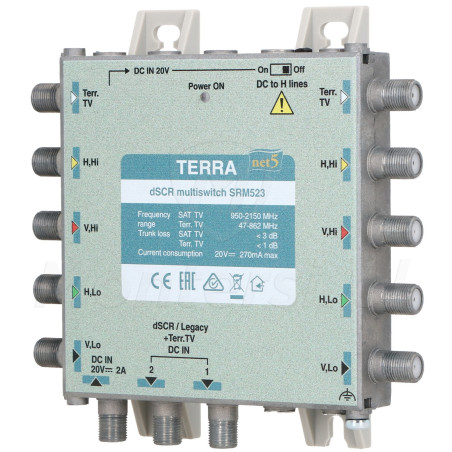

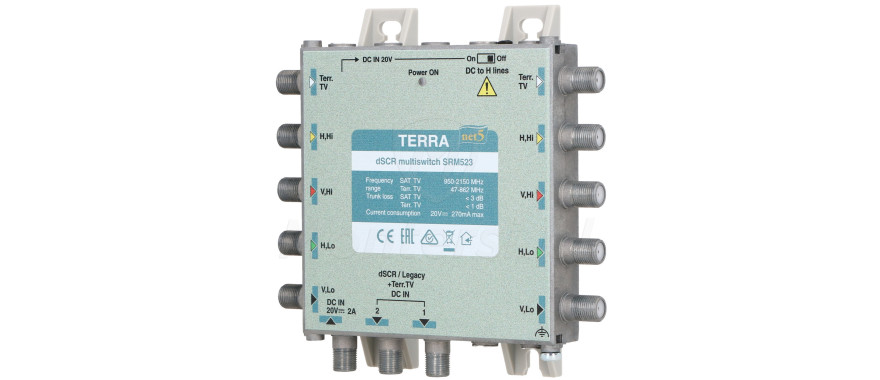

SRM-523 - Multiswitch przelotowy z aktywnym torem TV, dSCR/Unicable, bez zasilacza

Kod: 32416

Parametry techniczne:

  • Zakres częstotliwości SAT: 950 - 2150
  • Zakres częstotliwości DVB-T/Radio: 47 - 862 MHz
  • Ilość wejść: 5
  • Ilość wyjść: 5 przelotowych, 2 (jedna para) dSCR(Unicable)/ Legacy
  • Separacja: > 30 dB SAT IF (wejście - wejście), SAT IF ( wejście - wyjście) ; >25 dB SAT IF/ RTV
  • Temperatura pracy: -20...+50 °C
  • Zasilanie: Zasilacz 20 V DC ( brak w zestawie)
  • Wymiary: 134 x 135 x 30 mm
  • Waga: 0.42 kg
Mało
Czas realizacji:
24h
486,66 zł
netto: 395,66 zł
Terra

SRM-523 - Multiswitch przelotowy umożliwiający dystrybucję sygnału DVB-S/S2 z jednej pozycji satelitarnej, naziemnej DVB-T oraz Radia analogowego lub DAB przy pomocy jednego kabla koncentrycznego. Urządzenie posiada pełne wsparcie dla odbiorników pracujących w dwóch trybach dynamicznych: SCR (Unicable I-8 User Bans) oraz dSCR (Unicable II-32 User Bans). Multiswitch posiada 5 wejść oraz dwa wyjścia dSCR/Legacy. Do najważniejszych cech urządzenia zaliczyć można:

  • Aktywny tor DVB-T
  • Współpraca z tunerami  Unicable I / II
  • Wbudowane 2 wyjścia dSCR / Legacy
  • Możliwość współpracy z konwerterem Quatro
  • Zgodność z normą EN50494 - Unicable I, 8 UB - User Bands ( 8 kanałów)
  • Zgodność z normą EN50607 - Unicable II, 32 UB - User Bands ( 32 kanały)
  • Możliwość mieszania odbiorników wspierających normę EN50494 i EN50607
  • Podział sygnału nawet do 32 odbiorników w trybie dynamicznym
  • Wysoka skuteczność ekranowania dzięki odlewanej obudowie
Uwaga!

Urządzenie wymaga zewnętrznego zasilacza 20 V DC 2 A

Parametry techniczne:

Parametry techniczne:

  • Zakres częstotliwości SAT: 950 - 2150
  • Zakres częstotliwości DVB-T/Radio: 47 - 862 MHz
  • Ilość wejść: 5
  • Ilość wyjść: 5 przelotowych, 2 (jedna para) dSCR(Unicable)/ Legacy
  • Separacja: > 30 dB SAT IF (wejście - wejście), SAT IF ( wejście - wyjście) ; >25 dB SAT IF/ RTV
  • Temperatura pracy: -20...+50 °C
  • Zasilanie: Zasilacz 20 V DC ( brak w zestawie)
  • Wymiary: 134 x 135 x 30 mm
  • Waga: 0.42 kg

Wejścia i wyjścia

Różne rodzaje wyjść

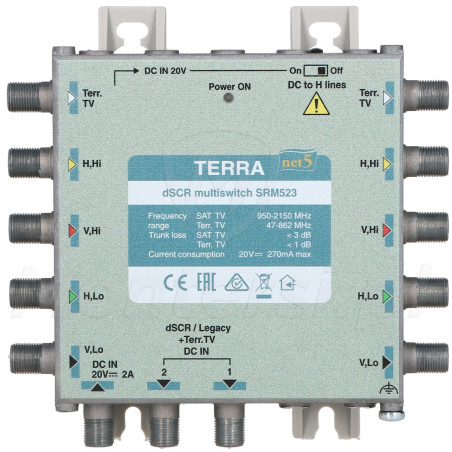

SRM523 został wyposażony w 5 wejść (cztery pary polaryzacja/pasmo (VL–HL–VH–HH) plus aktywny tor RTV) oraz dwa wyjścia dSCR/Legacy. Dzięki wykorzystaniu jednokablowego trybu dSCR możliwe jest podłączenie do 32 odbiorników satelitarnych  SAT STB przy pomocy dwóch przewodów koncentrycznych ( 2 tory po 16 odbiorników). Zmiana konfiguracji umożliwia podłączenie 32 odbiorników poprzez jeden kabel koncentryczny. Wyjście w trybie Legacy umożliwia podłączenie klasycznego tunera satelitarnego.

Tryby pracy

Możliwość programowania multiswitcha

Urządzenie może działać w dwóch różnych trybach pracy, które można zmieniać za pomocą programatora PC102W. Do wybory mamy:

  • Tryb dynamiczny - w którym częstotliwości wyjściowe są stałe i każda jest przypisana do odbiornika (User Bands) - podział sygnału maksymalnie do 32 odbiorników. ( Tunery muszą być zgodne z normą EN50494/EN50607)
  • Tryb statyczny - w którym zarówno częstotliwości wejściowe jak i wyjściowe są stałe, pracuje jako przemiennik IF/IF umożliwiając dystrybucję sygnału z 32 transponderów satelitarnych na nieograniczoną liczbę odbiorników.
