HPSB3524B - Zasilacz buforowy 27.6 V DC / 3 A

Kod: 12618

Parametry techniczne:

  • Napięcie zasilania: 176 - 264 V AC
  • Napięcie wyjściowe: 24 - 28 V DC
  • Prąd wyjściowy (max): 3 A
  • Moc zasilacza (max): 100 W
  • Ilość wyjść: 1
  • Dedykowany akumulator: 2x 12 V / 7 Ah
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Wycofany
Czas realizacji:
-
355,47 zł
netto: 289,00 zł
  • Obecnie brak na stanie

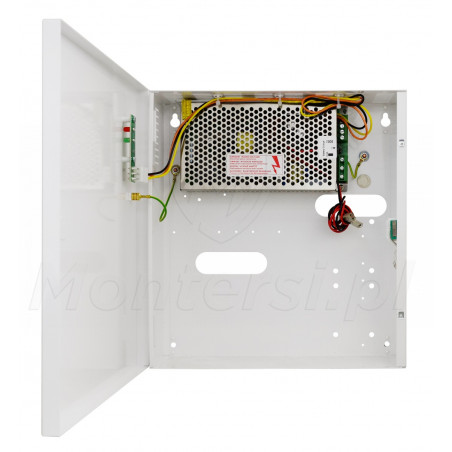

Wnętrze zasilacza PULSAR HPSB3524B

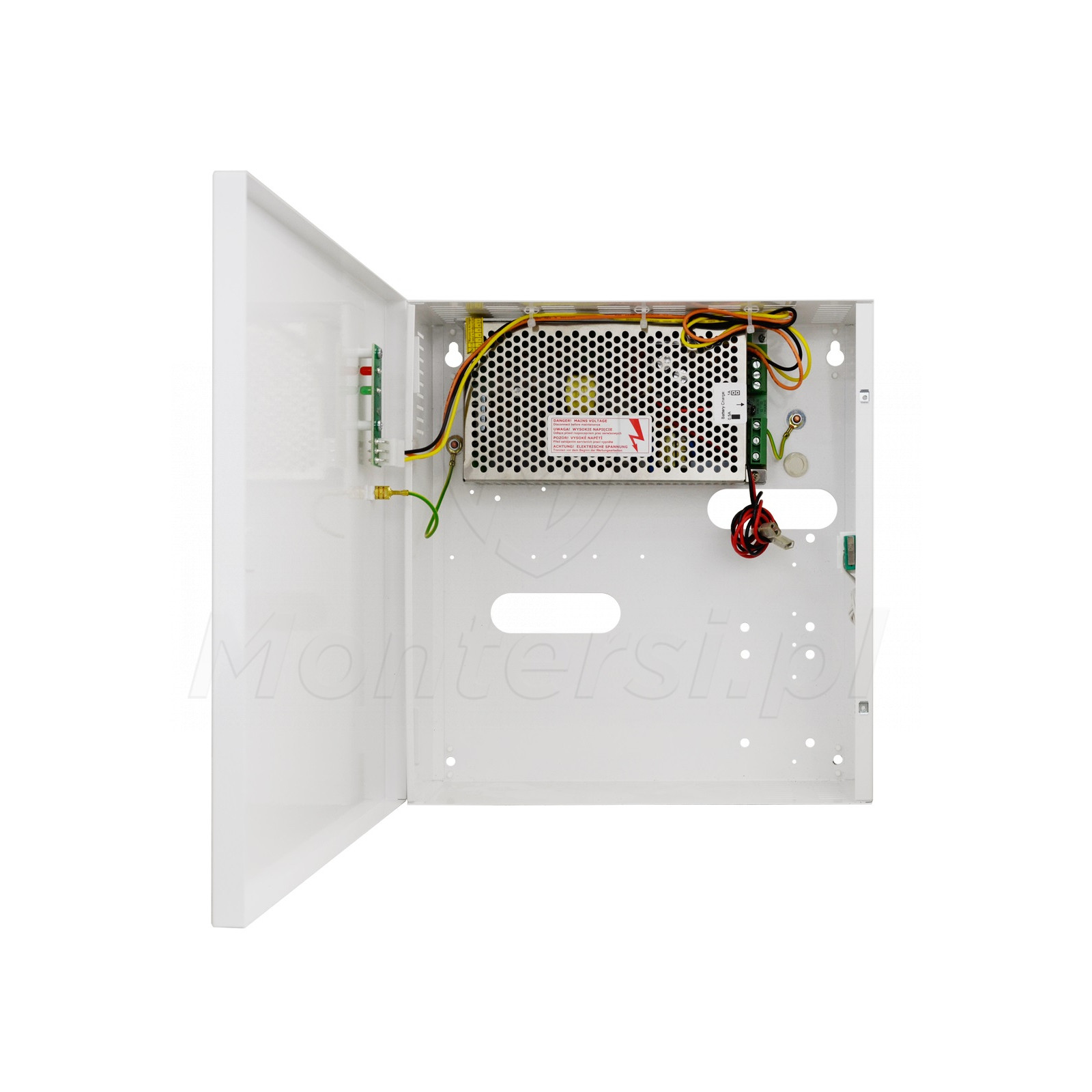

  • Wnętrze zasilacza PULSAR HPSB3524B

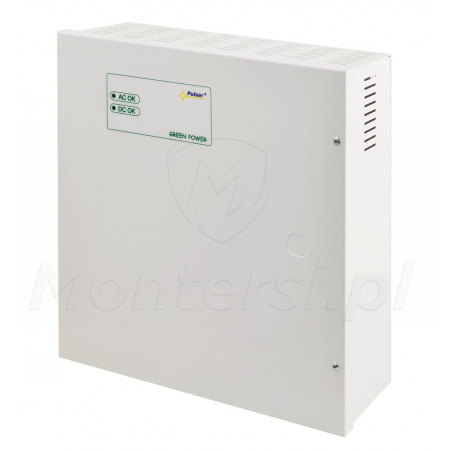

  • Zasilacz PULSAR HPSB3524B

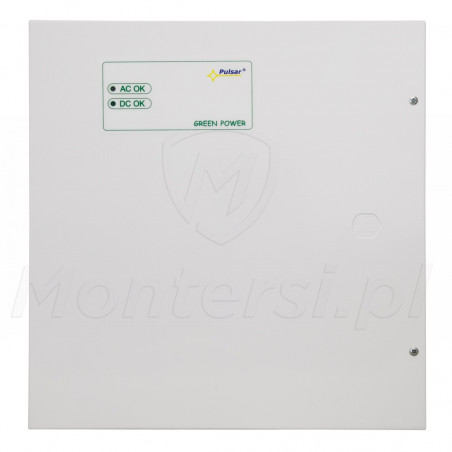

  • Front zasilacza PULSAR HPSB3524B

HPSB3524B - Impulsowy zasilacz buforowy, przeznaczony do zasilania urządzeń 27.6V DC, o maksymalnym poborze prądu 3 A. Niezawodny i uniwersalny sprawdza się świetnie w rozwiązaniach systemów CCTV, SSWiN, KD i nie tylko.

Do elementów wyróżniających zasilacza można zaliczyć:

  • Szeroki zakres napięcia zasilania: 176 - 264 V AC
  • Możliwość regulacji napięcia wyjściowego: 24 - 28 V DC
  • Wysoka sprawność na poziomie 83%
  • Natynkowa obudowa z miejscem na 2 akumulatory SLA 12 V / 7 Ah (180 x 155 x 75 mm)
  • Możliwość wyboru prądu ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie antysabotażowe przed otwarciem obudowy: mikroprzełącznik NC 0.5 A @ 50 V DC
  • Optyczna sygnalizacja pracy (diody LED)

​Uwaga!

Sumaryczna wydajność prądowa zasilacza wynosi 3.5 A. Co oznacza, że w zależności od ustawionego prądu ładowania akumulatora, max. prąd wyjściowy będzie różny:

  • Prąd ładowania: 0.5 A / prąd wyjściowy: 3 A
  • Prąd ładowania: 1 A / prąd wyjściowy: 2.5 A

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 176 - 264 V AC
  • Napięcie wyjściowe: 24 - 28 V DC
  • Prąd wyjściowy (max): 3 A
  • Moc zasilacza (max): 100 W
  • Ilość wyjść: 1
  • Dedykowany akumulator: 2x 12 V / 7 Ah
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie nadnapięciowe (OVP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Zabezpieczenie antysabotażowe: TAK
  • Sygnalizacja pracy: Diody LED
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Sprawność: 83%
  • Wymiary: 280 x 292 x 82 mm
  • Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

HPSB3524B jest impulsowym zasilaczem buforowym i można do niego podłączyć dwa akumulatory kwasowo-ołowiowe 12 V / 7 Ah. Po ich zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

  • Kontrola ładowania i konserwacji akumulatora
  • Możliwość wyboru prądu ładowania akumulatora: 0.5 A / 1 A (przy pomocy zworki)
  • Zabezpieczenie przed nadmiernym rozładowanie akumulatora (odłączenie zacisków gdy U < 19 V)
  • Zabezpieczenie przed zwarciem i odwrotnym podłączeniem akumulatora (bezpiecznik polimerowy)

Dodatkowe zabezpieczenia obwodu zasilacza:

  • Przed zwarciem (SCP) - elektroniczne
  • Przeciążeniowe (OLP) - 105 - 150% mocy zasilacza
  • Przepięciowe - warystory
  • Nadnapięciowe - > 32 V

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

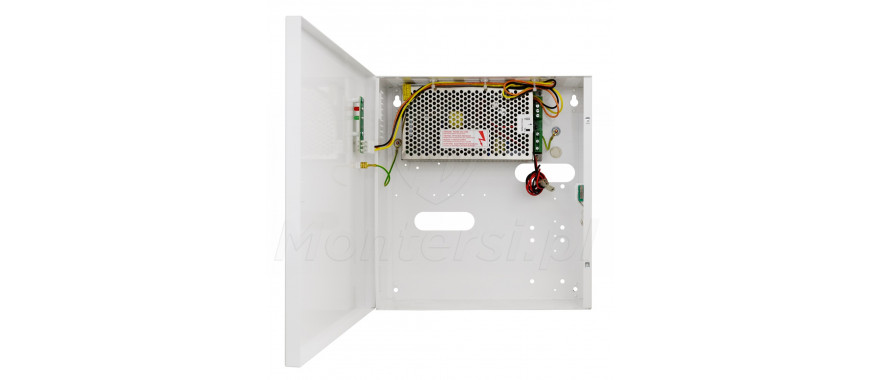

Zasilacz umieszczono w metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu.

Do cech charakterystycznych obudowy można zaliczyć:

  • Wykonana z blachy stalowej, walcowanej na zimno DC01 (0.7 mm grubości)
  • Zamykana przy pomocy wkrętów walcowych (2x) + możliwość montażu zamka
  • Miejsce na 2 akumulatory SLA (180 x 155 x 75 mm)
  • Sygnalizacja stanu pracy przy pomocy diod LED
  • Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (mikroprzełącznik NC 0.5 A @ 50 V DC)
  • Posiada dystans od ściany umożliwiający proste wprowadzenie przewodów połączeniowych

Sprawność 83%

Stabilne parametry pracy ciągłej

Zasilacz HPSB3524B cechuje się stosunkowo wysoką sprawnością, na poziomie 83%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.
