HPSB1512B - Zasilacz buforowy 13.8 V DC / 1 A

Kod: 17349

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 12 - 14 V DC
Prąd wyjściowy (max): 1 A
Moc zasilacza (max): 25 W
Ilość wyjść: 1
Dedykowany akumulator: 12 V / 7 Ah
Prąd ładowania akumulatora: 0.5 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Wycofany

Czas realizacji:

223,86 zł

netto: 182,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

HPSB1512B - Impulsowy zasilacz buforowy, przeznaczony do zasilania urządzeń 13.8V DC, o maksymalnym poborze prądu 1 A. Niezawodny i uniwersalny sprawdza się świetnie w rozwiązaniach systemów CCTV, SSWiN, KD i nie tylko.

Do elementów wyróżniających zasilacza można zaliczyć:

Szeroki zakres napięcia zasilania: 176 - 264 V AC
Możliwość regulacji napięcia wyjściowego: 12 - 14 V DC
Sprawność na poziomie 70%
Natynkowa obudowa z miejscem na akumulator SLA 12 V / 7 Ah (165 x 90 x 75 mm)
Zabezpieczenie antysabotażowe przed otwarciem obudowy: mikroprzełącznik NC 0.5 A @ 50 V DC
Optyczna sygnalizacja pracy (diody LED)

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 12 - 14 V DC
Prąd wyjściowy (max): 1 A
Moc zasilacza (max): 25 W
Ilość wyjść: 1
Dedykowany akumulator: 12 V / 7 Ah
Prąd ładowania akumulatora: 0.5 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Zabezpieczenie antysabotażowe: TAK
Sygnalizacja pracy: Diody LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Sprawność: 70%
Wymiary: 200 x 230 x 82 mm
Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

HPSB1512B jest impulsowym zasilaczem buforowym i można do niego podłączyć mały akumulator kwasowo-ołowiowy 12 V / 7 Ah. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora (prąd ładowania wynosi 0.5 A).

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Kontrola ładowania i konserwacji akumulatora
Zabezpieczenie przed nadmiernym rozładowanie akumulatora (odłączenie zacisków gdy U < 9.5 V)
Zabezpieczenie przed zwarciem i odwrotnym podłączeniem akumulatora (bezpiecznik polimerowy)

Dodatkowe zabezpieczenia obwodu zasilacza:

Przed zwarciem (SCP) - elektroniczne
Przeciążeniowe (OLP) - 105 - 150% mocy zasilacza
Przepięciowe - warystory
Nadnapięciowe - > 16 V

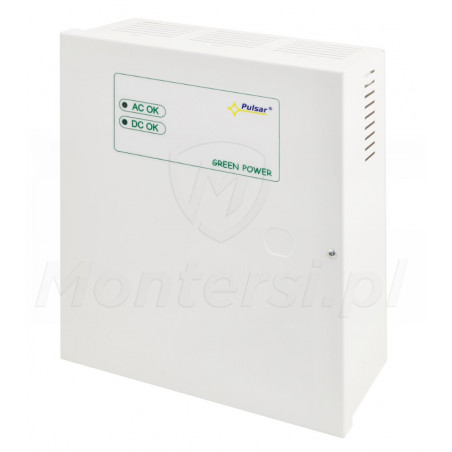

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

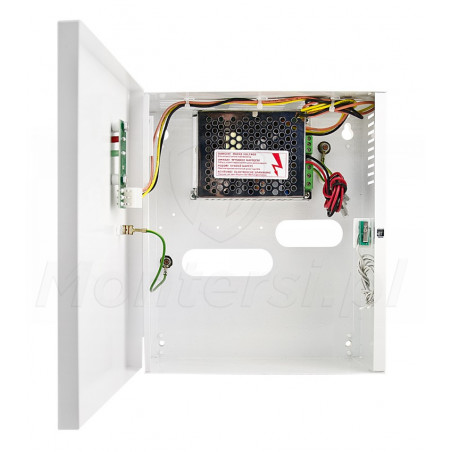

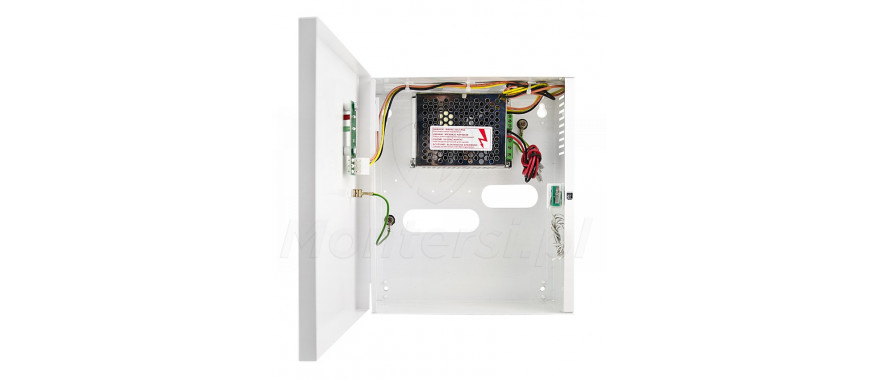

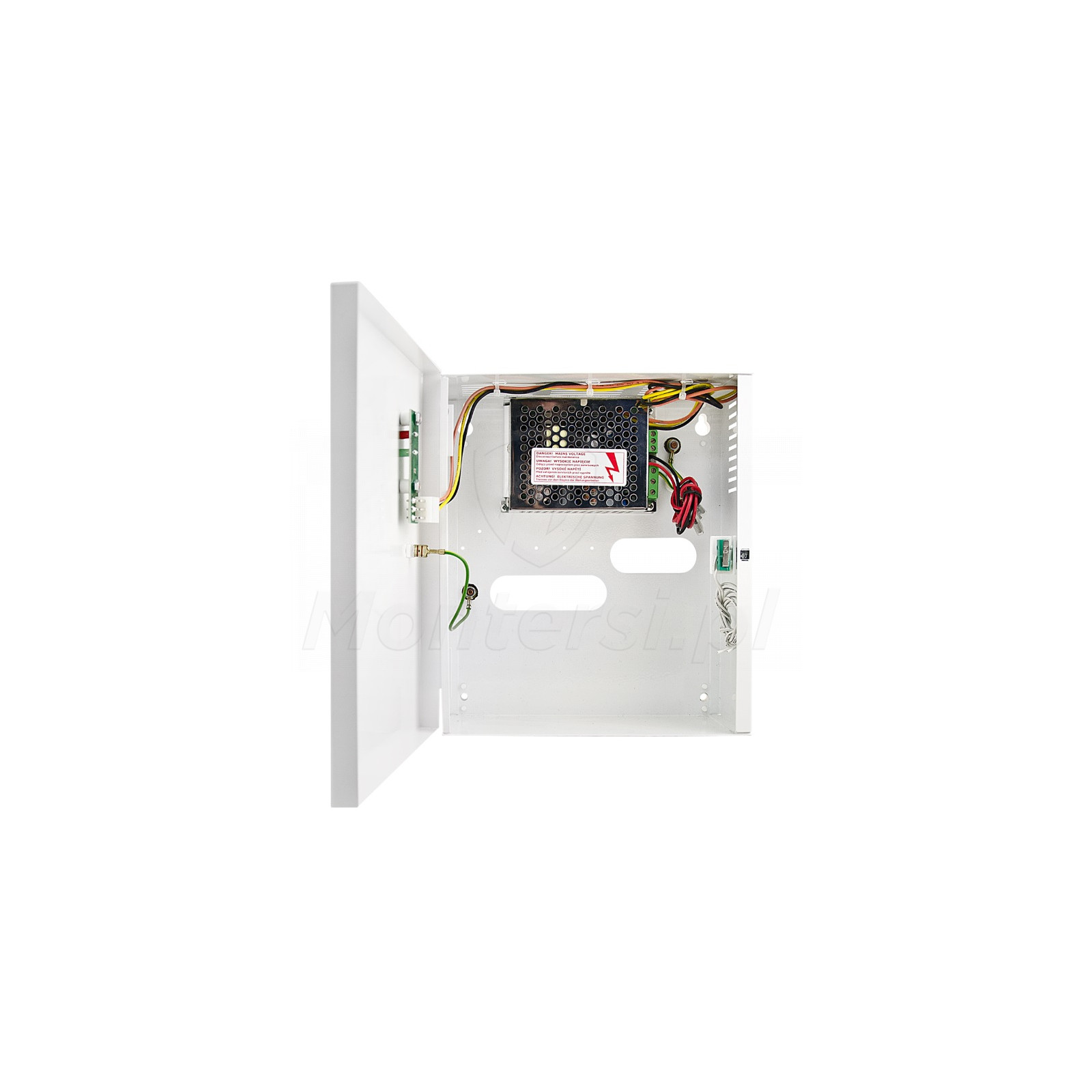

Zasilacz umieszczono w metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu.

Do cech charakterystycznych obudowy można zaliczyć:

Wykonana z blachy stalowej, walcowanej na zimno DC01 (0.8 mm grubości)
Zamykana przy pomocy wkrętu walcowego (1x) + możliwość montażu zamka
Miejsce na mały akumulator SLA, o wymiarach maksymalnych: 165 x 90 x 75 mm

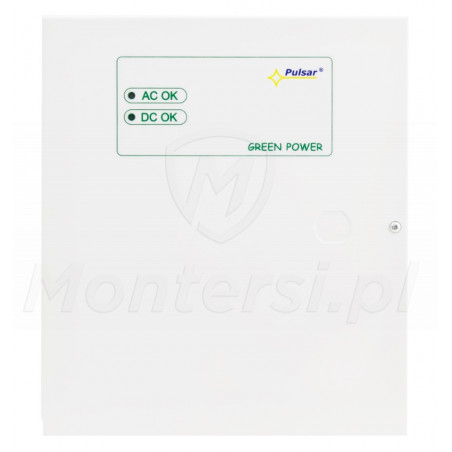

Sygnalizacja stanu pracy przy pomocy diod LED
Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (mikroprzełącznik NC 0.5 A @ 50 V DC)
Posiada dystans od ściany umożliwiający proste wprowadzenie przewodów połączeniowych

Sprawność 70%

Stabilne parametry pracy ciągłej

Zasilacz HPSB1512B cechuje się stosunkowo wysoką sprawnością, na poziomie 70%. Co oznacza, że przy transformacji napięcia niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.
