euFIX S223NP - Adapter bez przycisków dla FGS-223

Kod: 21401

Parametry techniczne:

  • Napięcie zasilania: 230 V AC +/- 10%, 50 - 60 Hz
  • Max. prąd obciążenia: 6.5A
  • Szerokość w modułach: 2 moduły TE
  • Przewody przyłączeniowe: Max.2.5 mm²
  • Wejście zasilające: Podwójne
  • Zgodność z dyrektywą: RoHS, LVD
  • Stopień ochrony: IP20
  • Wilgotność względna: ≤ 90%, bez kondensacji
  • Temperatura pracy: 0 ... +50 °C
  • Wymiary: 34.8 x 87.3 x 64.7 mm
  • Gwarancja producenta: 12 miesięcy
Na zamówienie
Czas realizacji:
48h
158,67 zł
netto: 129,00 zł

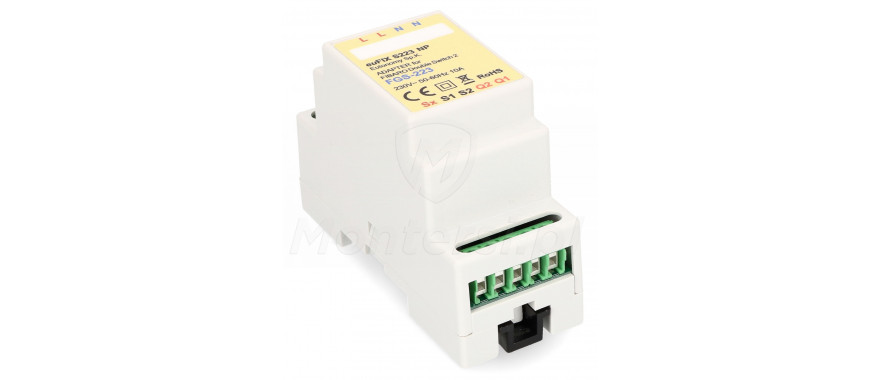

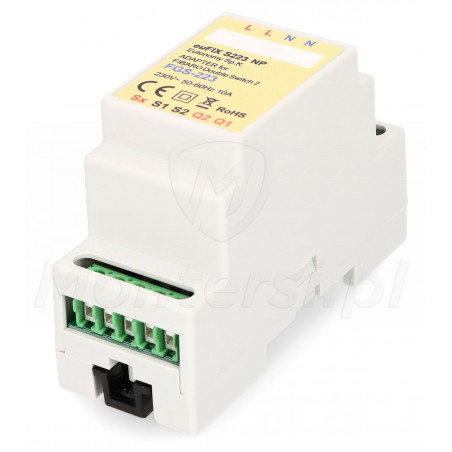

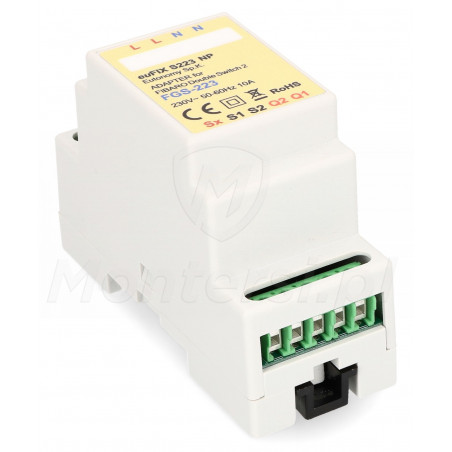

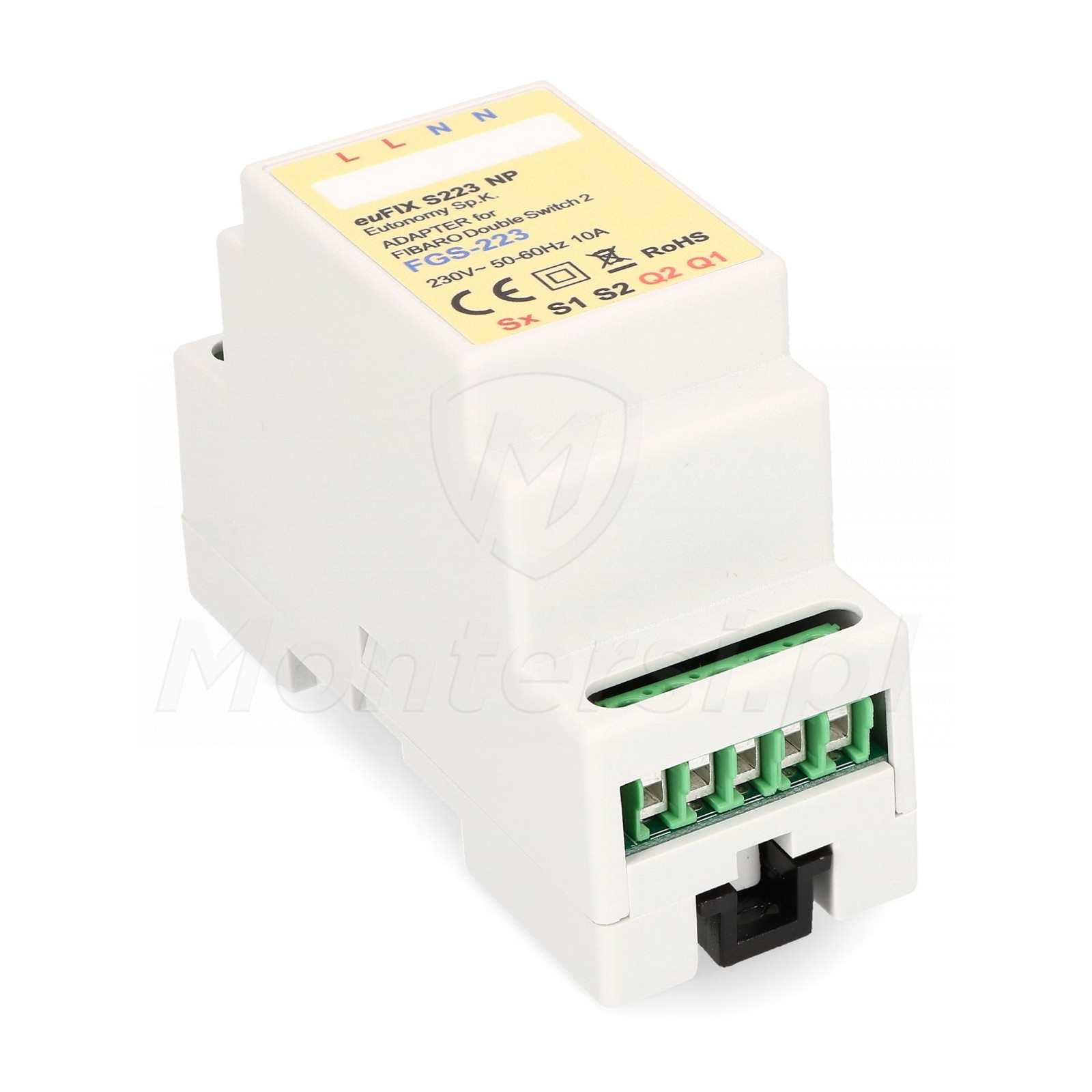

euFIX S223NP - Adapter bez przycisków na szynę DIN 35 mm dla FGS-223
  • euFIX S223NP - Adapter bez przycisków na szynę DIN 35 mm dla FGS-223
  • euFIX S223NP
  • S223NP
  • adapter FGS-223
  • adapter na szynę DIN TH35 euFIX S223NP

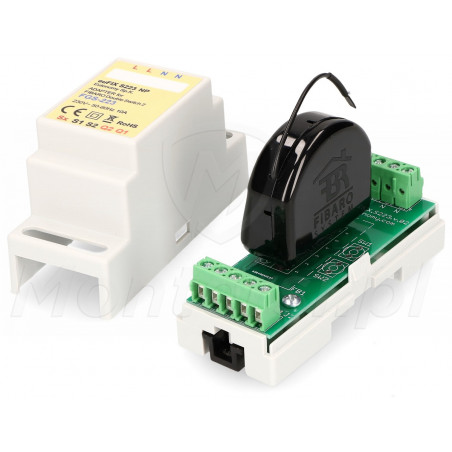

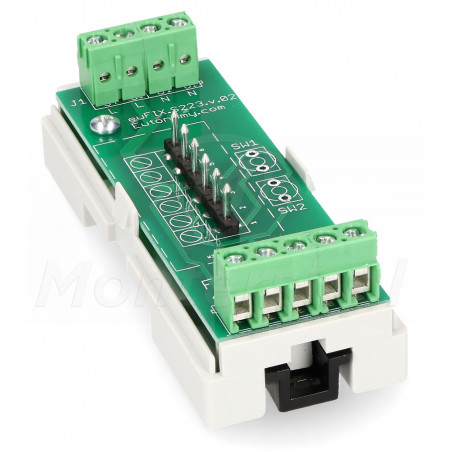

euFIX S223NP – Adapter bez przycisków do modułu FGS-223 (Switch 2). Adapter przeznaczony jest do montażu na szynie DIN 35 mm (TH35 / TS35). Wymiary adaptera pozwalają na zamontowanie we wnętrzu modułu. Cechy charakterystyczne:

  • Połączeniowe zaciski śrubowe
  • Przewody połączeniowe max. 2.5 mm²
  • Długość przewodów dołączanych do S1, S1: do 10 m
  • 6.5 A – max. prąd obciążenia na 1 kanał
  • 10 A – max. sumaryczny prąd obciążenia
  • Podwójne wejścia zasilające (zmostkowane)
  • Stopień ochrony IP20

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 230 V AC +/- 10%, 50 - 60 Hz
  • Max. prąd obciążenia: 6.5A
  • Szerokość w modułach: 2 moduły TE
  • Przewody przyłączeniowe: Max.2.5 mm²
  • Wejście zasilające: Podwójne
  • Zgodność z dyrektywą: RoHS, LVD
  • Stopień ochrony: IP20
  • Wilgotność względna: ≤ 90%, bez kondensacji
  • Temperatura pracy: 0 ... +50 °C
  • Wymiary: 34.8 x 87.3 x 64.7 mm
  • Gwarancja producenta: 12 miesięcy
Uwaga!

Do wersji bez mikro-przycisków (S1, S2) należy podłączyć zewnętrzny przycisk (do diagnostyki i sterowania) podłączony do zacisków śrubowych.

Adapter euFIX S223NP zamontowany na szynie DIN 35 mm

Adapter zamontowany na szynie

Wymiary:

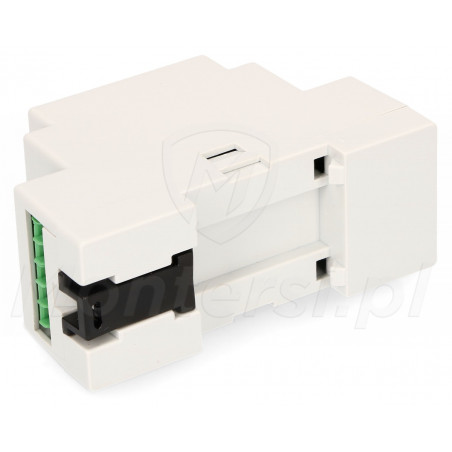

Wymiary i widok z boku

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf euFIX S223NP - Instrukcja obsługi 525.86 kB Pobierz
Karty Katalogowe pdf euFIX S223NP - karta katalogowa 4.96 MB Pobierz
