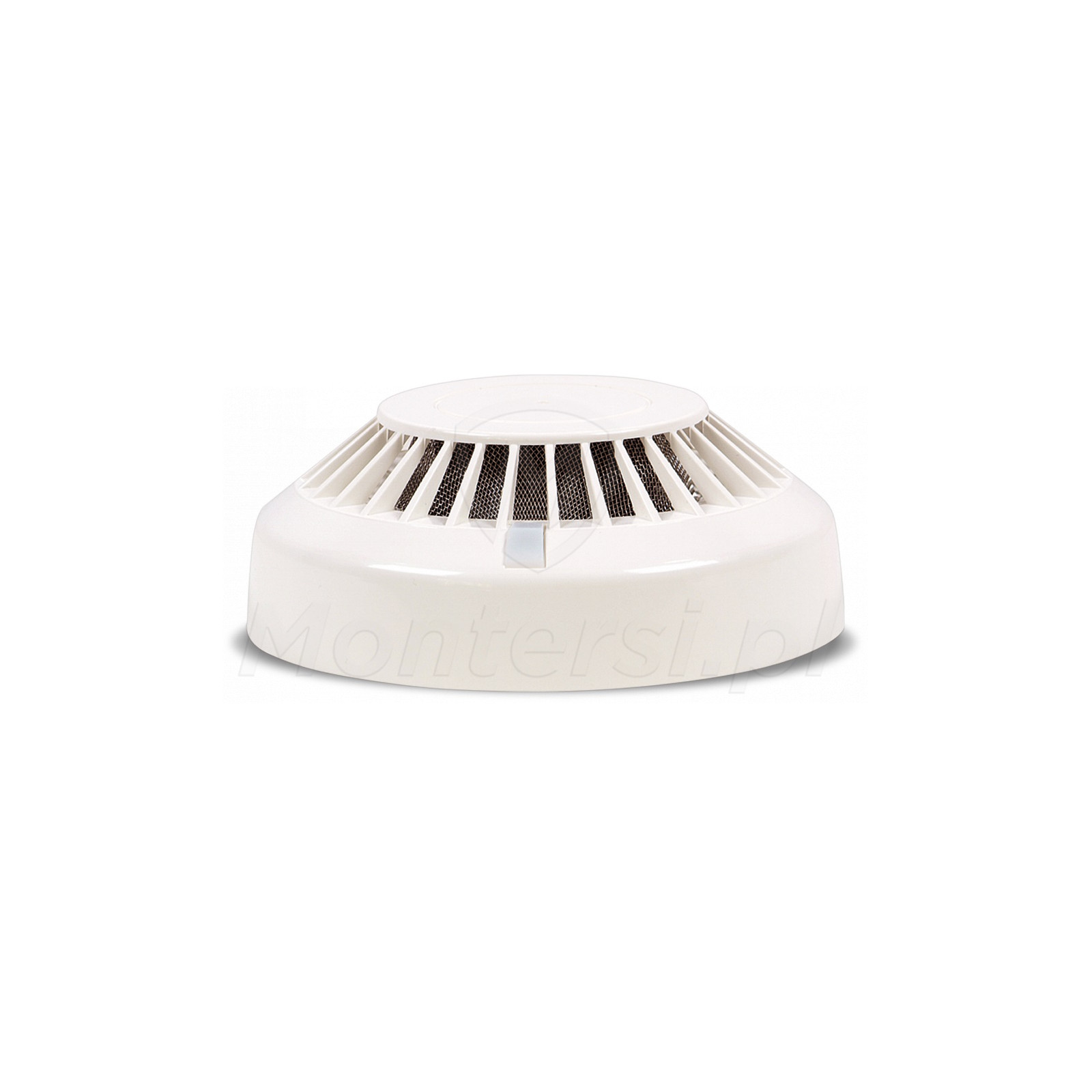

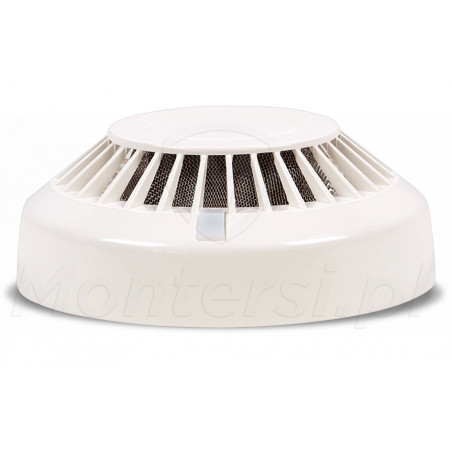

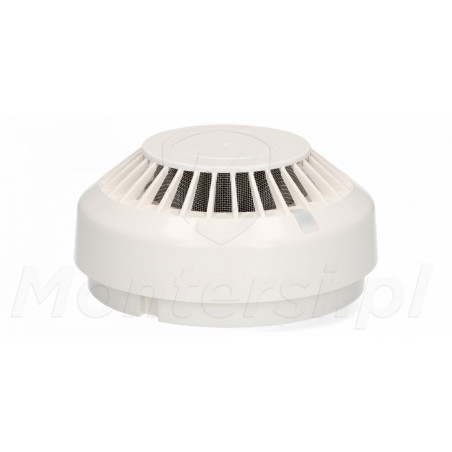

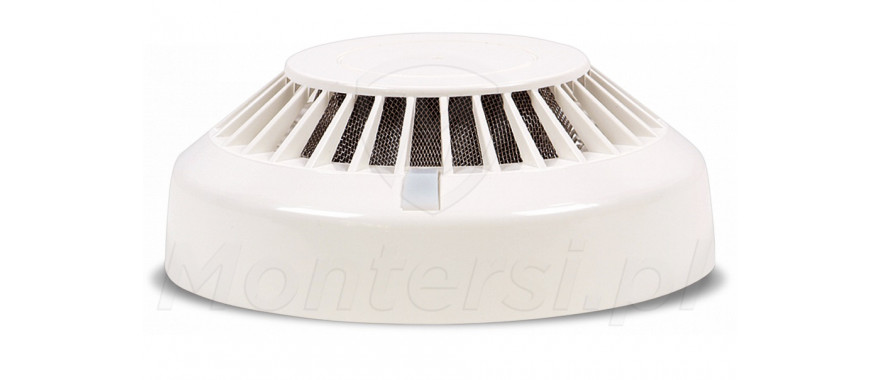

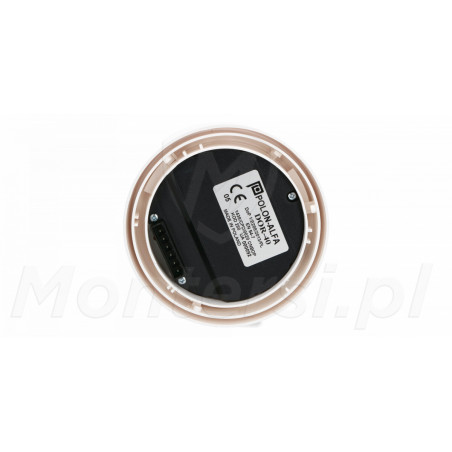

DUR-4043 - Uniwersalna optyczna czujka dymu, adresowalna, wielostanowaf

Kod: 11441

Parametry techniczne:

Typ urządzenia: Optyczna czujka dymu
Pobór prądu (gotowość): 150 µA
Temperatura pracy: -25 ... +55°C
Wymiary: Ф 115 x 54 mm
Waga: 200 g
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

286,59 zł

netto: 233,00 zł

Opis produktu
Załączniki

DUR-4043 - Procesorowa, optyczna czujka dymu. Model DUR-4043 jest przeznaczony do wykrywania widzialnego dymu, powstającego w początkowym stadium pożaru. Czujka wychwytuje moment gdy materiał jeszcze się tli, a więc na ogół długo przed pojawieniem się otwartego płomienia i zauważalnym wzrostem temperatury.

Czujka DUR-4043 jest czujką analogową, z automatyczną kompensacją czułości. Ta funkcja utrzymującą stałą czułość przy postępującym zabrudzeniu obudowy pomiarowej oraz przy zmianach ciśnienia jak również zmiennej wilgotności powietrza. Czujki DUR-4043 mogą pracować wyłącznie na liniach/pętlach adresowalnych central sygnalizacji pożarowej POLON 4100 i POLON 4200.

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Optyczna czujka dymu
Pobór prądu (gotowość): 150 µA
Temperatura pracy: -25 ... +55°C

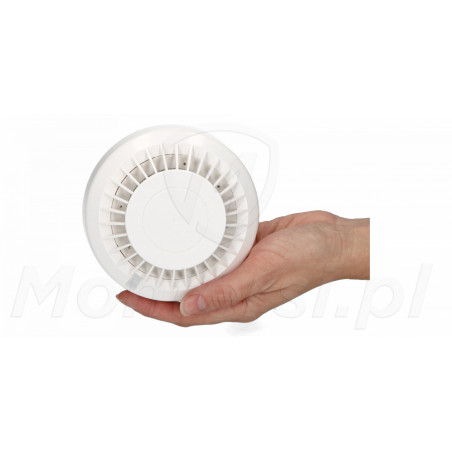

Wymiary: Ф 115 x 54 mm
Waga: 200 g
Gwarancja producenta: 24 miesiące

Uwaga

Czujek nie należy instalować w atmosferze korozyjnej, zawierającej gazy i opary żrące oraz zapylenie. Kondensacja pary wodnej na czujkach jest niedopuszczalna.

Zasada działania

Wczesne wykrywanie zagrożenia

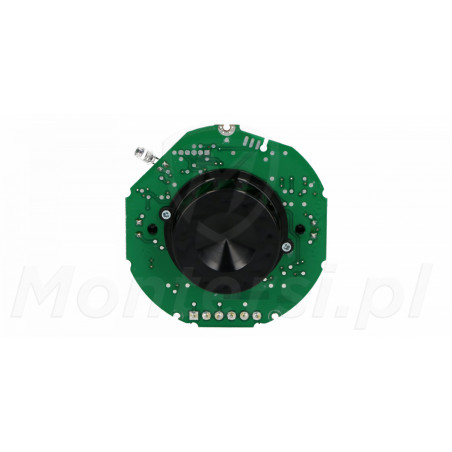

Podstawą działania czujki optycznej dymu DUR-4043 jest zasada Tyndala - rozpraszanie promienia świetlnego na cząsteczkach dymu. Zasadniczą częścią czujki DUR-4043 jest układ optyczny, składający się z diody elektroluminescencyjnej, emitującej światło w zakresie podczerwieni oraz fotodiody, będącej odbiornikiem promieniowania.

Układ optyczny i komora pomiarowa wokół niego, osłonięte są labiryntem. Konstrukcja labiryntu optycznego zapewnia tłumienie światła zewnętrznego oraz światła pochodzącego od odbić wewnętrznych światła emitowanego przez diodę nadawczą. Wnikające do wnętrza komory pomiarowej cząsteczki dymu odbijają światło emitowane przez diodę nadawczą. Odbite światło dociera do fotodiody powodując powstanie fotoprądu, który po wzmocnieniu i przetworzeniu na postać cyfrową analizowany jest przez mikroprocesor zawarty w czujce.

Komunikacja czujki z centralą

Czujka analogowa z przetwornikiem cyfrowym

Komunikacja między centralą systemu POLON 4200 lub POLON 4100, a czujkami DUR-4043 odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej. Unikalny, w pełni cyfrowy protokół komunikacyjny umożliwia przekazywanie dowolnych informacji z centrali do czujki i z czujki do centrali.

Oprócz przekazywania do centrali oceny stanu czynników pożarowych i tendencji ich zmian w swoim otoczeniu, czujka może przesłać, na żądanie centrali, aktualną wartość analogową. Mikroprocesor sterujący pracą czujki, sprawdza poprawność działania jej podstawowych układów i w razie stwierdzenia nieprawidłowości przekazuje stosowne informacje do centrali. Czujka posiada możliwość adresowania. Współpracuje z centralami POLON 4100 oraz POLON 4200.
