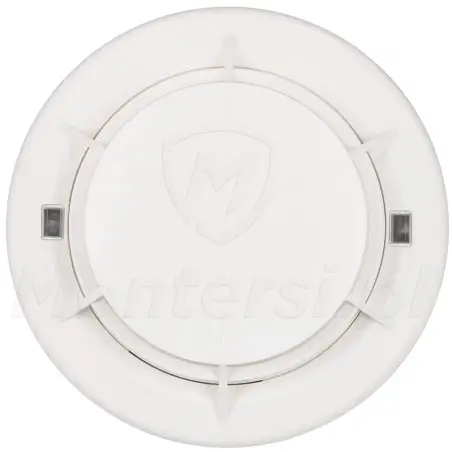

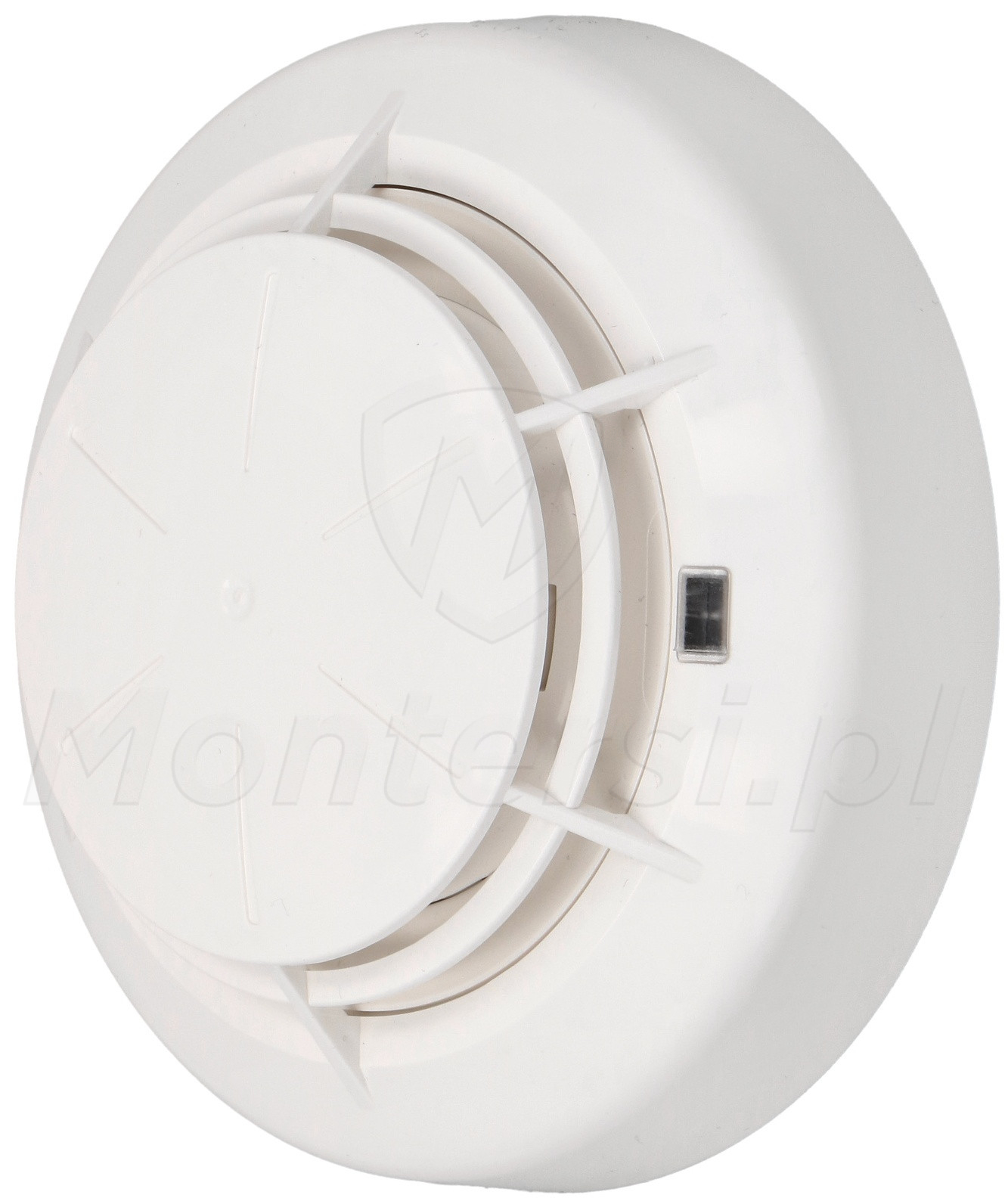

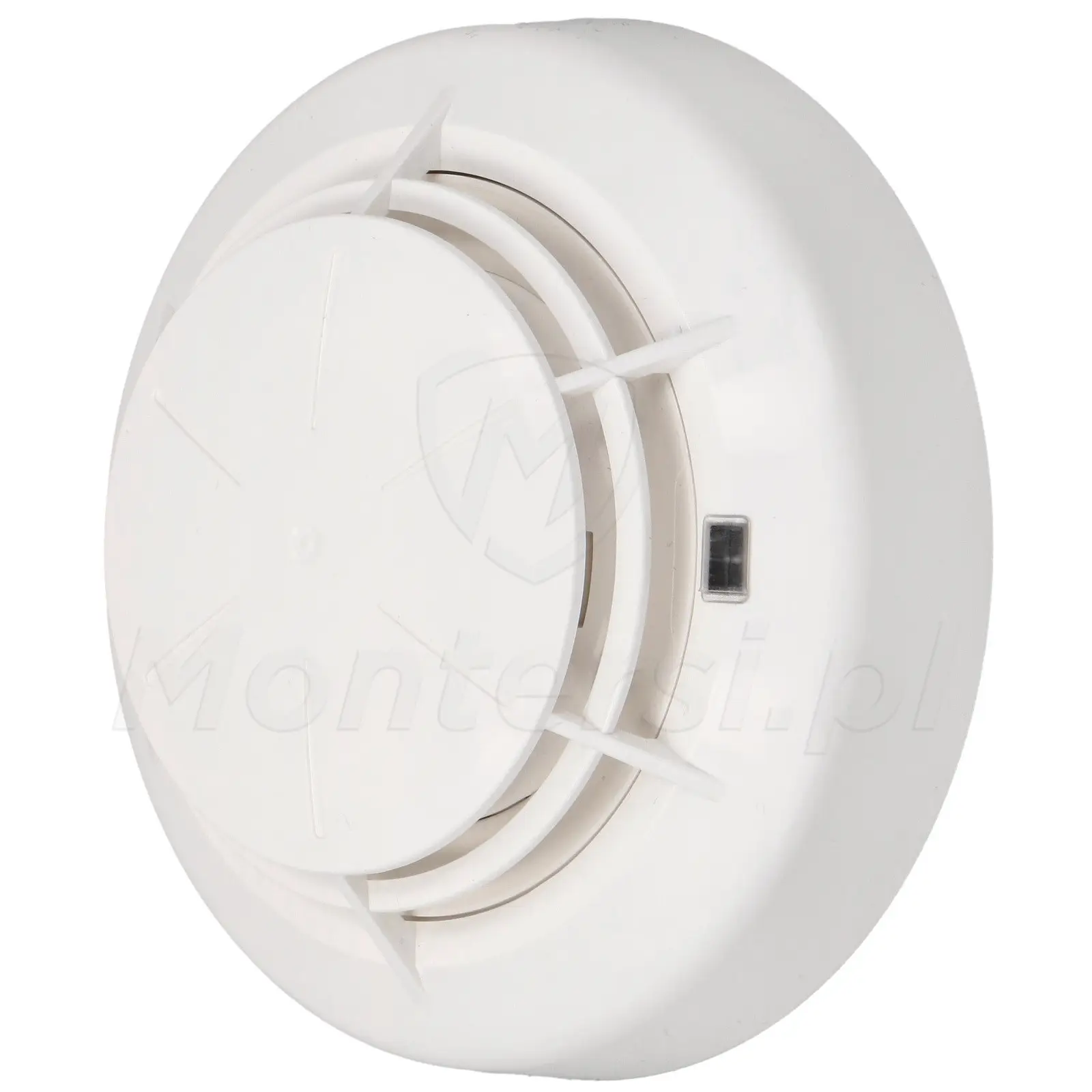

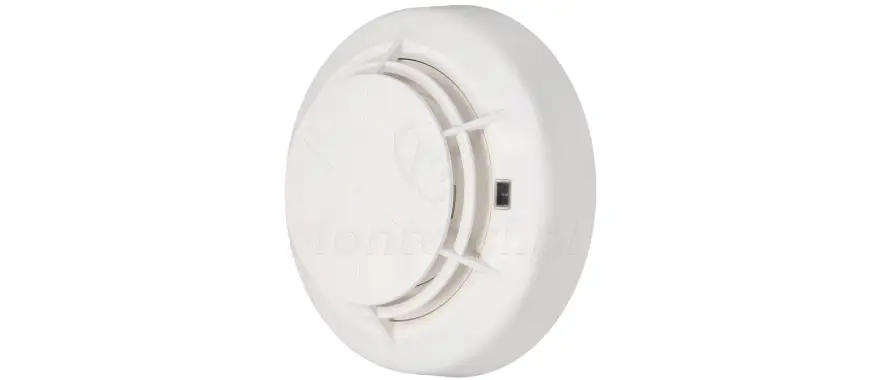

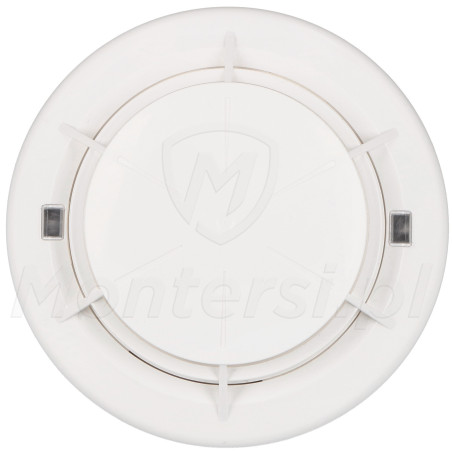

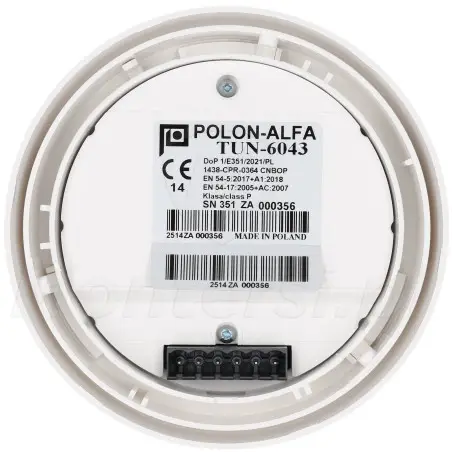

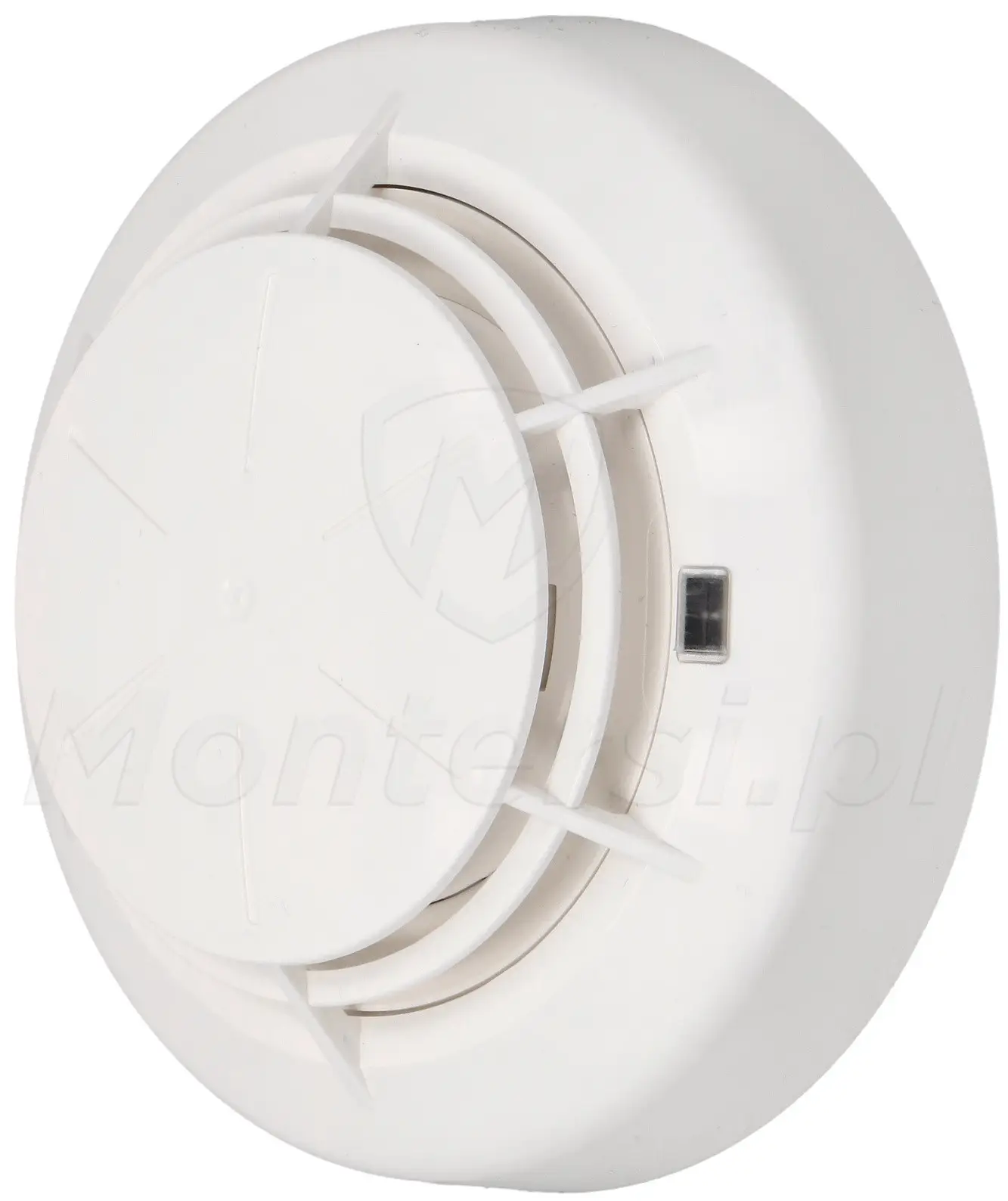

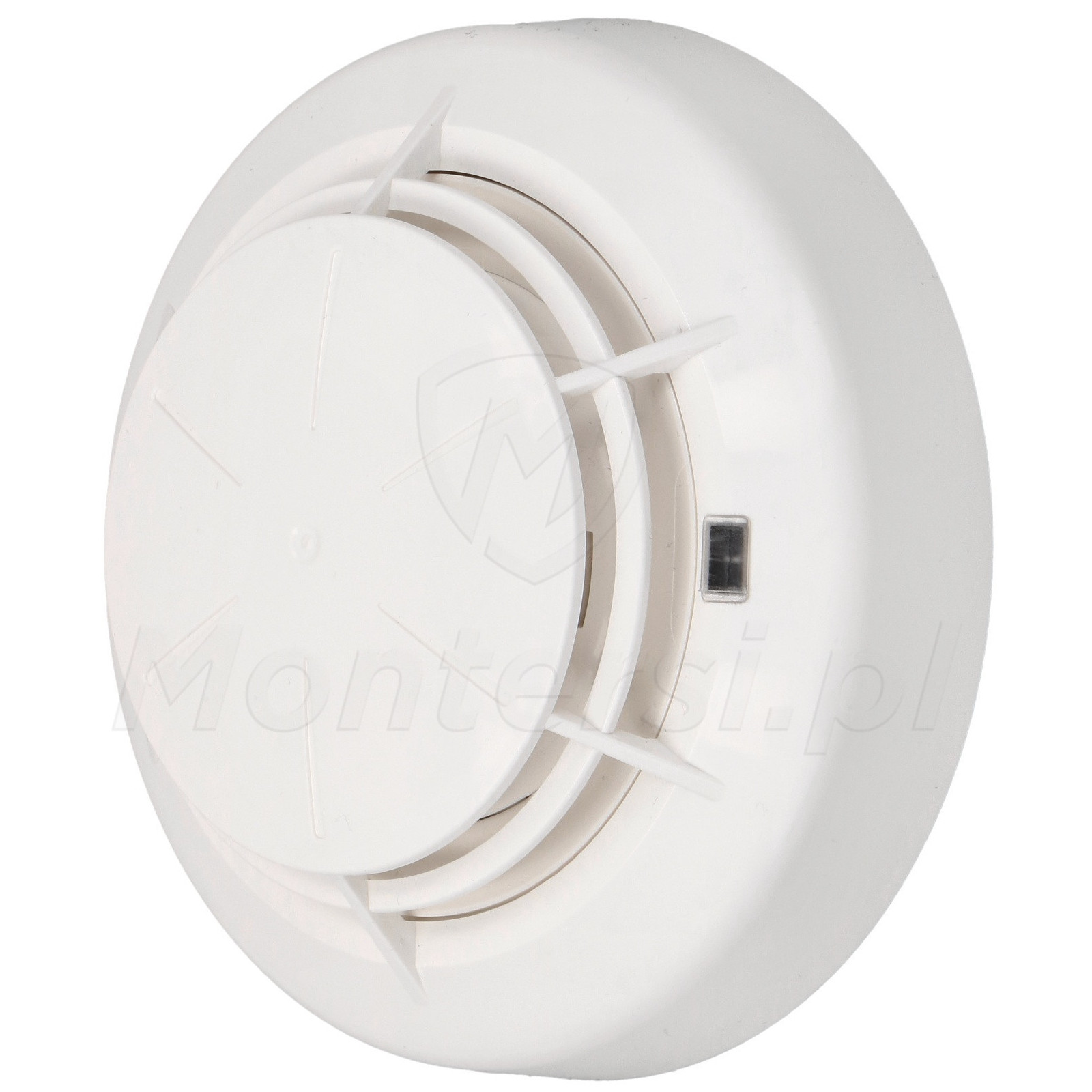

TUN-6043 - Uniwersalna procesorowa czujka ciepła (temperatury)

Kod: 33838

Parametry techniczne:

Typ urządzenia: Procesorowa czujka ciepła
Klasa czujnika termicznego: A1, A2, B, A2S, BS, A1R, A2R, BR wg. PN-EN 54-5
Napięcie zasilania: 16,5 VDC - 24,6 VDC
Pobór prądu (gotowość): 150 µA
Temperatura pracy: -25 ... 65°C
Wymiary: Ф 115 x 54 mm
Waga: 200 g
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

226,32 zł

netto: 184,00 zł

Opis produktu
Załączniki

TUN-6043 - Uniwersalna procesorowa czujka ciepła (temperatury). Przeznaczona jest do wykrywania zagrożenia pożarowego w pomieszczeniach, gdzie w pierwszej fazie pożaru następuje gwałtowny wzrost temperatury.

TUN-6043 jest czujką uniwersalną, którą można zaprogramować z poziomu centrali na działanie nadmiarowe lub różniczkowo nadmiarowe, a także zmienić klasę czujki dostosowując ją do konkretnych zastosowań.

Uwaga!

Czujek nie należy instalować w atmosferze korozyjnej, zawierającej gazy i opary żrące oraz zapylenie. Kondensacja pary wodnej na czujkach jest niedopuszczalna.

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Procesorowa czujka ciepła
Klasa czujnika termicznego: A1, A2, B, A2S, BS, A1R, A2R, BR wg. PN-EN 54-5
Napięcie zasilania: 16,5 VDC - 24,6 VDC
Pobór prądu (gotowość): 150 µA
Temperatura pracy: -25 ... 65°C
Wymiary: Ф 115 x 54 mm
Waga: 200 g
Gwarancja producenta: 24 miesiące

Zasada działania

Szybka reakcja na wzrost temperatury

Uniwersalna czujka ciepłą TUN-6043 reaguje na zmiany temperatury w nadzorowanym otoczeniu.

Czujka może działać w dwóch trybach:

Nadmiarowo - po przekroczeniu zaprogramowanej temperatury
Różniczkowo - przy gwałtownym wzroście temperatury

Zmiany temperatury w otoczeniu powodują zmianę stanu równowagi dwóch termistorów pomiarowych. Dane są analizowane przez mikrokontroler, który przekazuje odpowiednie informacje do centrali alarmowej, a komunikacja z centralą odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej.

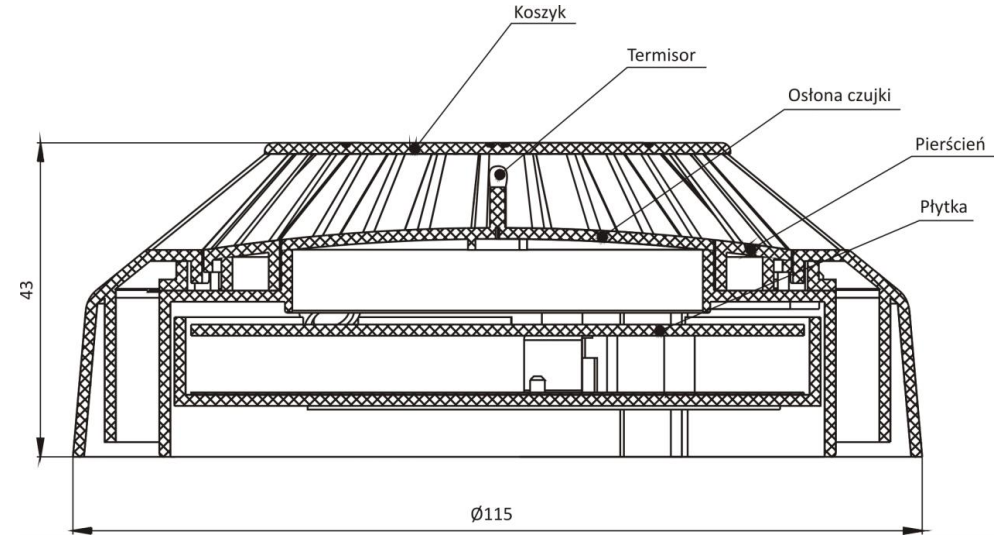

Konstrukcja czujki

Budowa i montaż

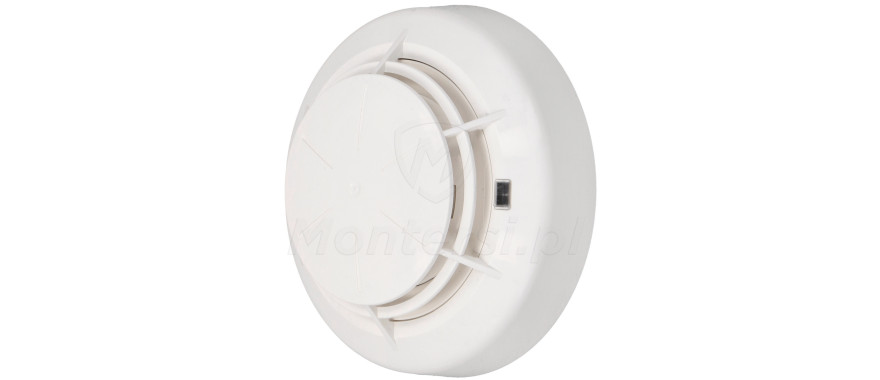

Czujka składa się z koszyka w którym znajduje się termistor, a zaraz za nim znajduje się osłona czujki, która chroni całą płytkę sterującą. Termistor umieszczony centrycznie wystaje ponad osłonę i odbiera sygnały zmiany temperatury. Koszyk osłania mechanicznie wewnętrzne komponenty czujki. Układ detekcyjny umieszczony jest bezpośrednio na płytce drukowanej zawierającej elektronikę i procesor nadzorujący pracę czujki.

Całość umieszczona jest w białej obudowie wykonanej z białego tworzywa sztucznego. Czujka TUN-6043 współpracuje z gniazdem G-40, do którego podłącza się przewody linii dozorowej. Kodowanie adresu czujki odbywa się automatycznie z centrali, a kod adresowy zapisywany jest w jej nieulotnej pamięci. Czujka wyposażona jest w wewnętrzny izolator zwarć.
