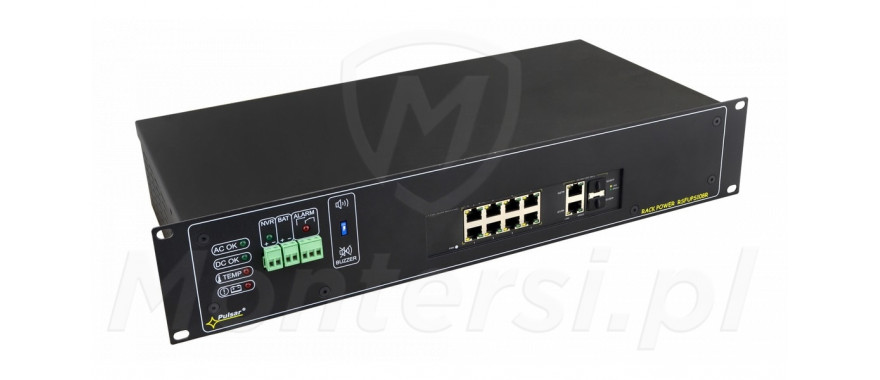

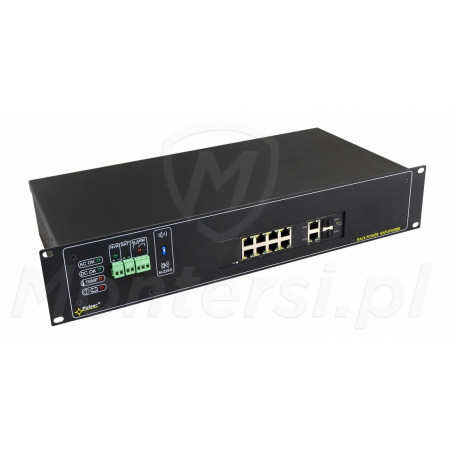

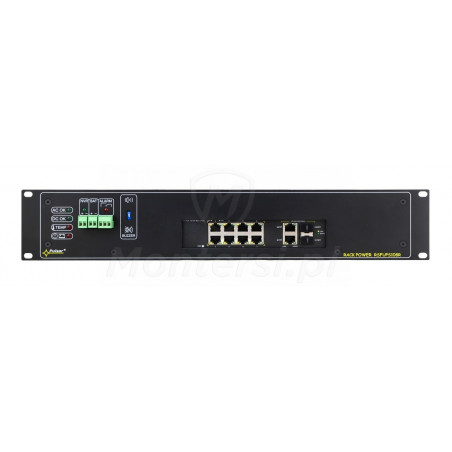

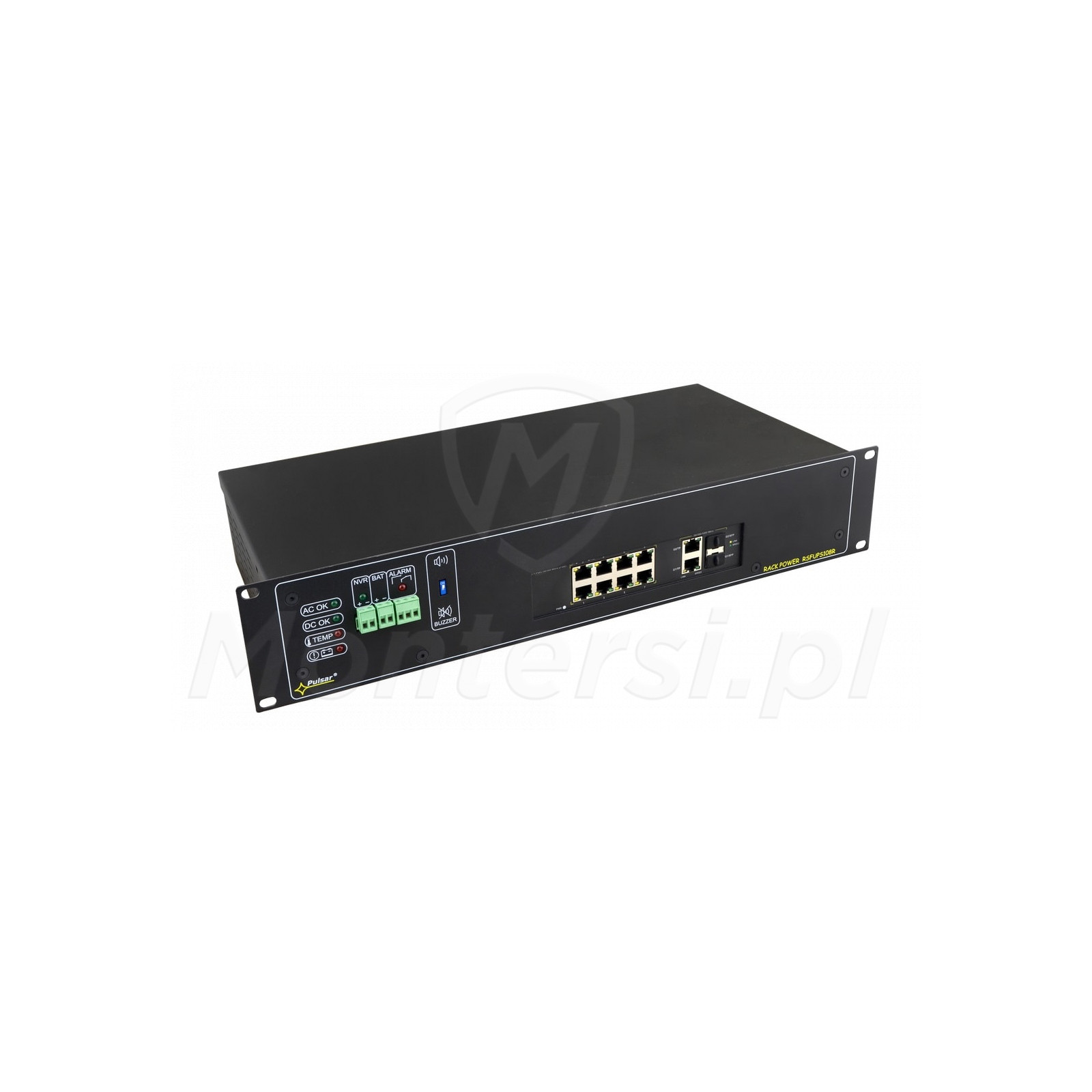

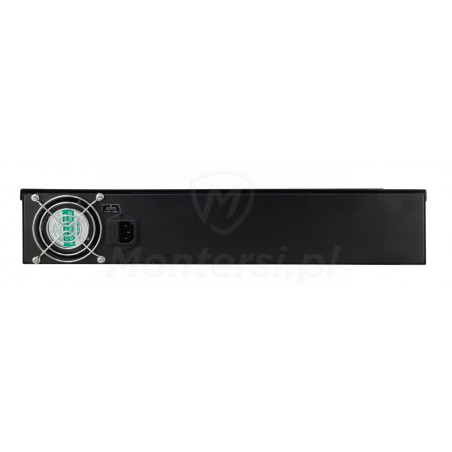

RSFUPS108R - 10-portowy switch PoE, 8x PoE af/at, 2x COMBO UPLINK, zasilacz buforowy

Porty PoE 802.3af / 802.3at

Transmisja danych i zasilanie kamer po tym samym kablu

Switch jest wyposażony w 8 portów PoE, wspierających standardy 802.3af i 802.3at (PoE / PoE+). Porty Power over Ethernet umożliwiają realizację transmisji danych i zasilenie kamer po kablu UTP.

Taki sposób zasilania niesie ze sobą wiele zalet, do których można zaliczyć:

• Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co przyspiesza i ułatwia proces instalacji
• Umożliwia montaż kamer w miejscach do których nie da doprowadzić standardowego zasilacza (poprawa elastyczności instalacji)
• Nie wymaga żadnej dodatkowej konfiguracji - switch rozpoznaje czy podłączona kamera wspiera standard PoE i jeżeli tak, automatycznie ją zasila

Zgodnie ze standardem 802.3at, maksymalna moc pojedynczego portu PoE wynosi 30 W. Dzięki czemu switch można wykorzystać do realizacji zasilania standardowych kamer stałopozycyjnych i kamer obrotowych PoE. Łączna moc wszystkich urządzeń podłączonych do portów PoE nie powinna przekraczać 120 W.

Porty SFP

Możliwość pracy w sieci światłowodowej

Dużą zaletą switcha są wbudowane 2 porty COMBO UPLINK, składające się z pracujących równolegle portów RJ-45 i portów SFP. Dzięki portom SFP switch może pracować w nowoczesnych systemach monitoringu IP, które do transmisji wykorzystują wysokoprzepustową sieć światłowodową. Aby podłączyć switch do sieci światłowodowej konieczne jest zastosowanie odpowiedniego modułu (wkładka GBIC).

W switchu odpowiadające sobie porty RJ-45 i SFP pracują równolegle. Co oznacza, że jeżeli transmisja danych odbywa się po porcie SFP, wówczas port RJ-45 jest wyłączony i odwrotnie.

Zasilacz buforowy

Podtrzymanie pracy monitoringu po awarii sieci elektrycznej

Cechą charakterystyczną modelu RSFUPS108R są wbudowane:

• Zasilacz buforowy 27.6 V, do którego można podłączyć 2 akumulatory SLA, o pojemności 7 Ah / 17 Ah / 28 Ah
• Przetwornica podwyższająca napięcie do wartości 52 V DC (zasilanie switcha PoE)
• Przetwornica obniżająca napięcie do wartości 12 V DC (zasilanie rejestratora NVR)

Po zastosowaniu akumulatorów, switch może pracować w trybie awaryjnym, podtrzymującym działanie systemu CCTV po awarii sieci 230 V AC. Switch przełącza się w tryb akumulatory automatycznie i wraca do normalnego trybu pracy gdy awaria ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora (prąd ładowania akumulatora wynosi 1 A).

Do pozostałych zalet obwodu zasilacza buforowego można zaliczyć:

• Kontrolę ładowania i konserwację akumulatora
• Zabezpieczenie przed zwarciem i odwrotnym podłączeniem akumulatora
• Zabezpieczenie przed nadmiernym rozładowaniem akumulatora

Wyjście techniczne

Powiadomienie o niewłaściwym działaniu switcha

Kolejną zaletą modelu RSFUPS108R jest wbudowane wyjście techniczne awarii zbiorczej. Przy jego pomocy switch może sygnalizować nieprawidłowe działanie lub potencjalną awarię, co znacznie zwiększa niezawodność i bezpieczeństwo pracy systemu CCTV.

Wyjście techniczne aktywuje się w przypadku:

• Zaniku napięcia 230 V AC
• Brak napięcia na wyjściu zasilania rejestratora
• Zbyt niskiego napięcia na akumulatorze (< 23 V)
• Zbyt wysokiej temperatury zasilacza (> 70 °C)
• Uszkodzenia zasilacza

Wyjście techniczne jest standardowym przekaźnikiem 1 A @ 30 V DC / 50 V AC. Dzięki czemu można je podłączyć do praktycznie dowolnej centrali alarmowej lub innego moduły sygnalizującego awarię. Switch jest również wyposażony akustyczną i optyczną sygnalizację awarii.

Sygnalizacja optyczna jest realizowana przez diody LED:

• AC
• DC
• TEMP
• LoB
• ALARM
• NVR

Store-and-Forward

Stabilna transmisja danych

Switch korzysta ze standardowej transmisji danych Store-and-Forward, która jest spotykana w licznych urządzeniach sieciowych. Cechuje się ona nieznacznie wydłużonym czasem przesyłu, jednak gwarantuje pewny przekaz pakietów, który jest niezbędny w systemach monitoringu IP.

Funkcja MDI/MDIX

Proste podłączenie kamer

Kolejną zaletą switcha jest obsługa funkcji automatycznego krosowania MDI/MDIX. Funkcja rozpoznaje czy zastosowano kabel prosty, czy krosowany i dostosowuje do niego parametry pracy portu. Dzięki niej prawidłowe podłączenie switcha jest jeszcze łatwiejsze.

Obsługiwane standardy i protokoły:

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3x
• CSMA/CD
• TCP/IP
