GBIC-103 - Moduł SFP, SM, 1x SC, 1.25G

Kod: 21160

Parametry techniczne:

  • Przeznaczenie: Światłowody jednomodowe 8.3/125 µm, 8.7/125 µm, 9/125 µm, 10/125 µm
  • Złącza: SC
  • Szybkość transmisji: 1.25 Gb/s
  • Zasięg: Do 20 km
  • Moc Tx: -8...-3 dB
  • Czułość Rx: ≥ -22 dB
  • Długość fali Tx: 1310 nm
  • Długość fali Rx: 1550 nm
  • Cyfrowa diagnostyka: DDM
  • Standard: IEEE 802.3z 1000Base-FX
  • Temperatura pracy: 0...+70 °C
  • Zasilanie: 3.3V DC (z portu SFP)
  • Gwarancja producenta: 24 miesiące od daty produkcji
Dużo
Czas realizacji:
24h
62,73 zł
netto: 51,00 zł

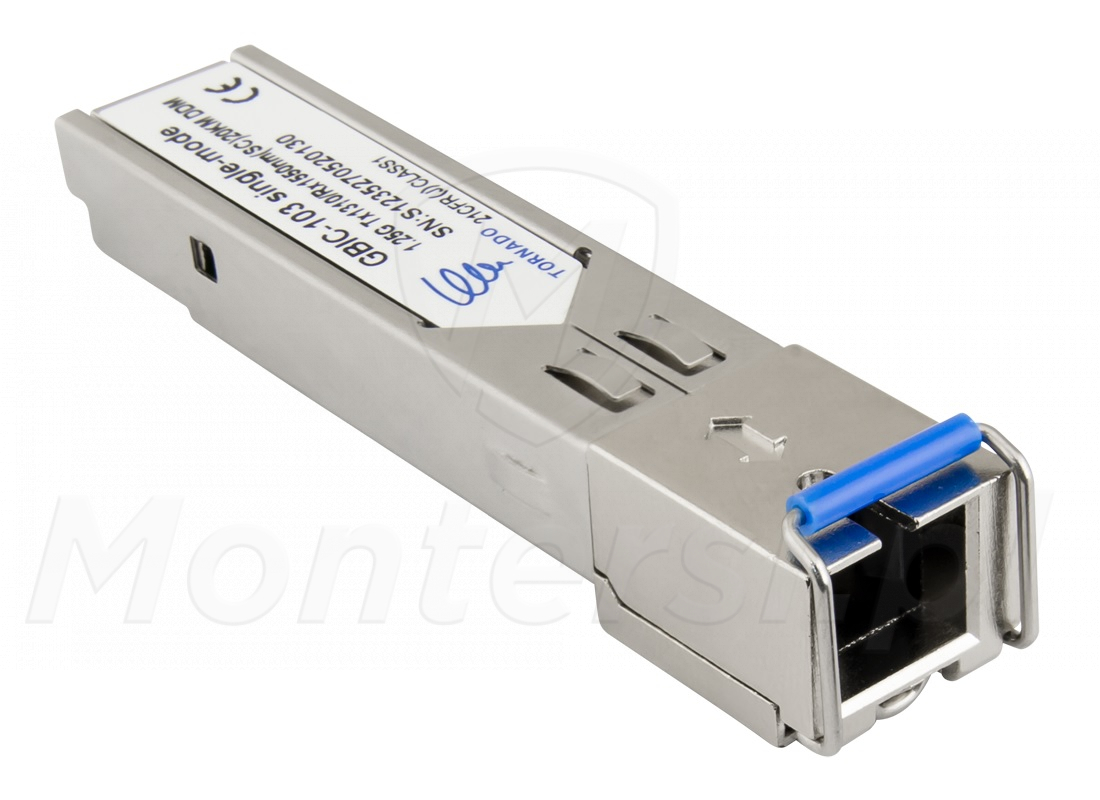

Moduł SFP GBIC-103

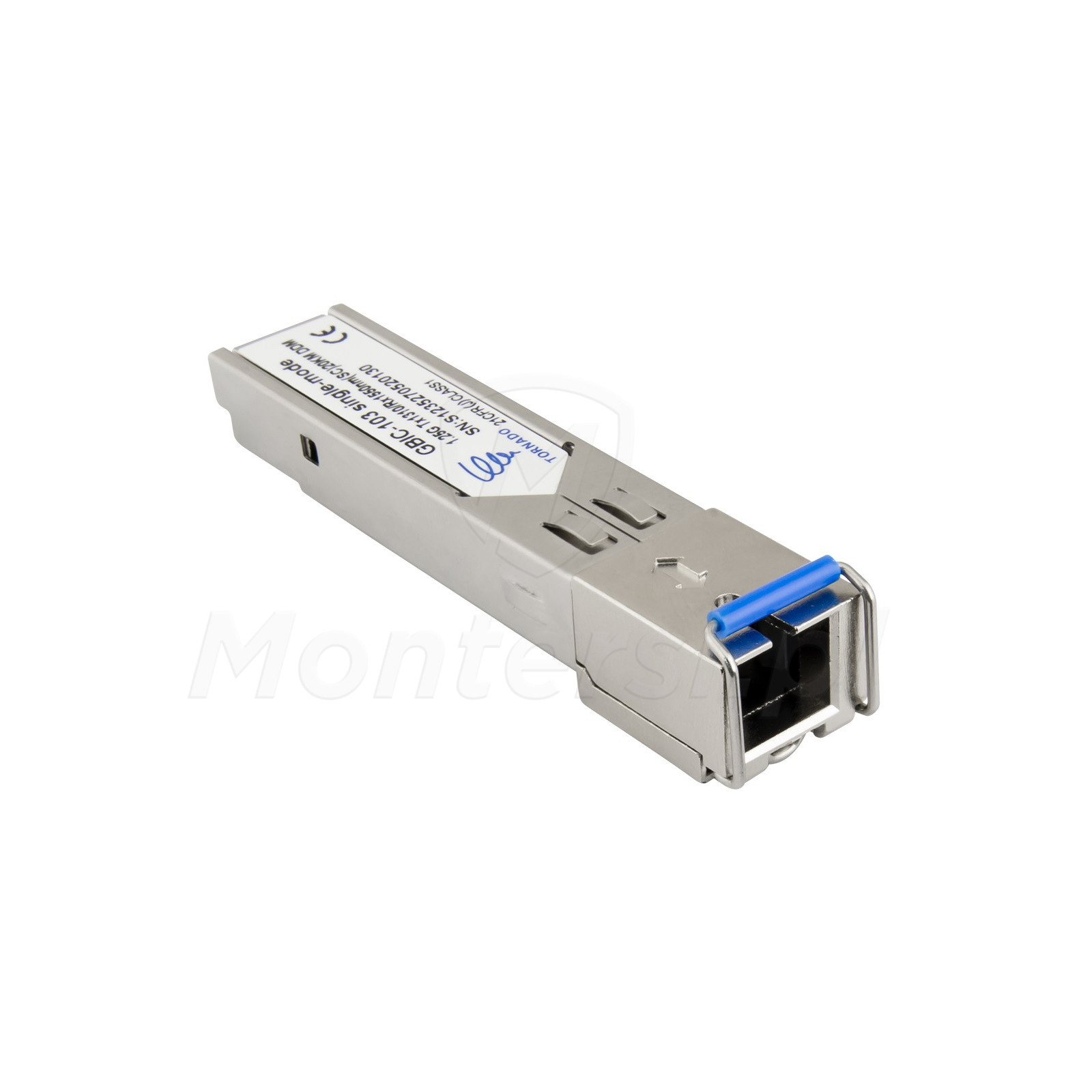

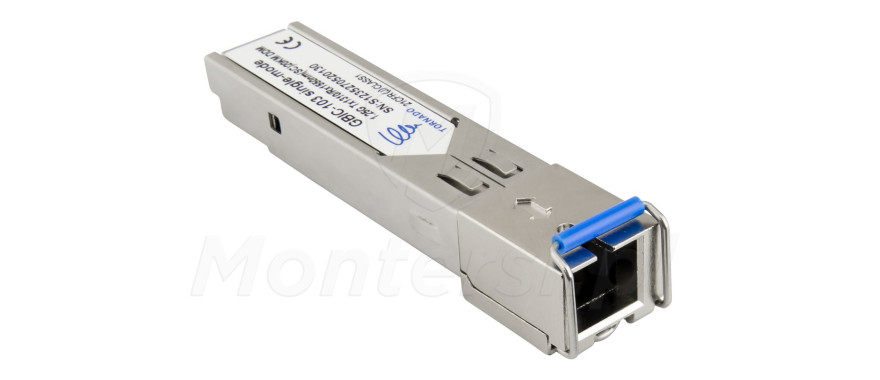

  • Moduł SFP GBIC-103

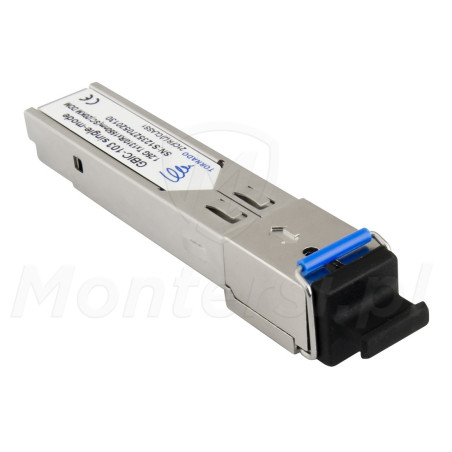

  • Zamknięty moduł SFP GBIC-103

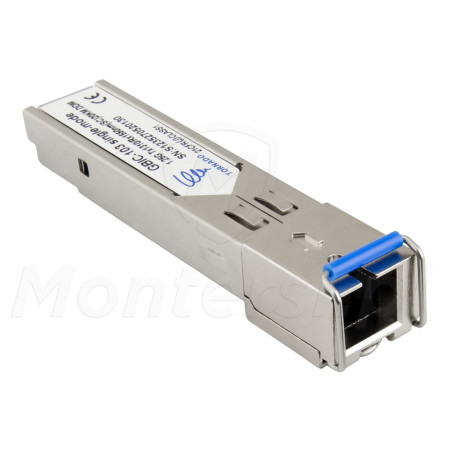

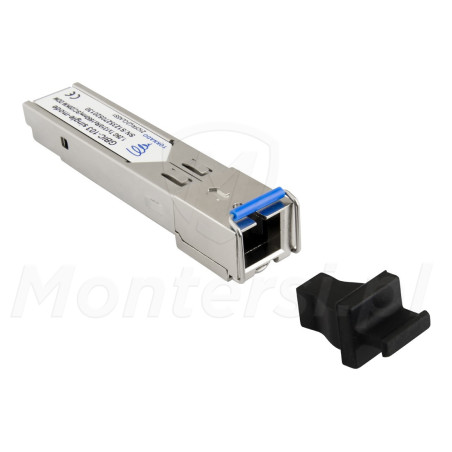

  • Otwarty moduł SFP GBIC-103

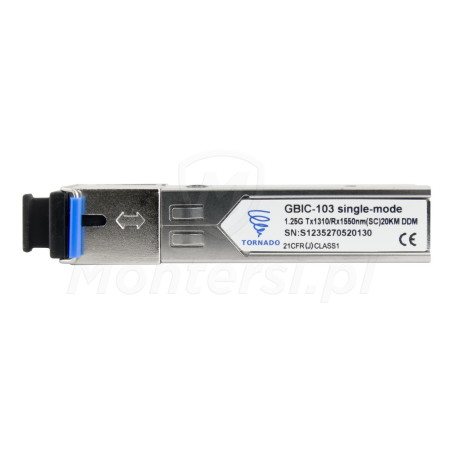

  • Bok modułu SFP GBIC-103

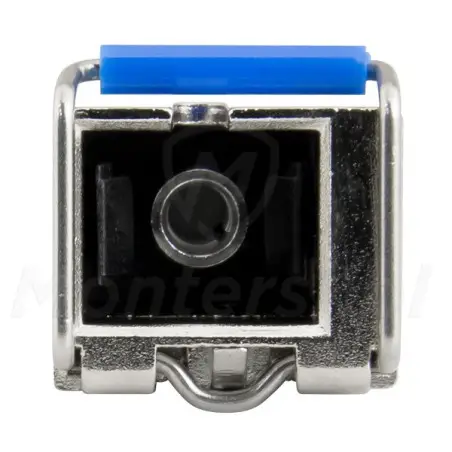

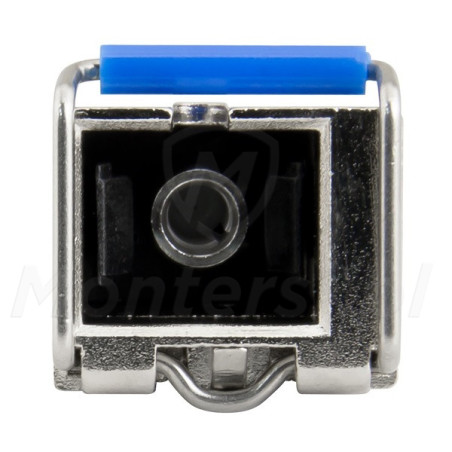

  • Front modułu SFP GBIC-103

GBIC-103 - Moduł SFP (Small Form-factor Pluggable) konwertujący sygnał elektroniczny na sygnał optyczny. Przy jego pomocy możliwa jest transmisja danych po światłowodzie jednomodowym, zakończonym złączem typu SC. Do cech charakterystycznych modułu można zaliczyć:

  • Obsługę światłowodu jednomodowego: 8.3/125 µm, 8.7/125 µm, 9/125 µm, 10/125 µm
  • Transmisja z wykorzystaniem jednego włókna (WDM)
  • Długość fali Tx/Rx: 1310 nm / 1550 nm
  • Prędkość transmisji: max. 1.25 Gb/s
  • Zasięg transmisji: max. 20 km
  • Złącze optyczne typu SC
  • Standardy i protokoły: IEEE 802.3z 1000Base-FX
  • Wbudowany układ DDM (cyfrowa diagnostyka)

Wkładka SFP znajduje zastosowanie w systemach sieci LAN i systemach monitoringu IP. Przy jej pomocy możliwe jest np. podłączenie switcha z portem COMBO UPLINK do wysokoprzepustowej sieci światłowodowej. Moduł GBIC współpracuje z urządzeniami różnych producentów, które nie stosują zabezpieczeń. Można go podłączyć do urządzeń sieciowych marek PIXIR, TP-LINK, ULTIPOWER lub urządzeń CISCO.

Uwaga!

Dla poprawnej komunikacji z innym urządzeniem, konieczne jest użycie modułu GBIC-104.

Parametry techniczne:

Parametry techniczne:

  • Przeznaczenie: Światłowody jednomodowe 8.3/125 µm, 8.7/125 µm, 9/125 µm, 10/125 µm
  • Złącza: SC
  • Szybkość transmisji: 1.25 Gb/s
  • Zasięg: Do 20 km
  • Moc Tx: -8...-3 dB
  • Czułość Rx: ≥ -22 dB
  • Długość fali Tx: 1310 nm
  • Długość fali Rx: 1550 nm
  • Cyfrowa diagnostyka: DDM
  • Standard: IEEE 802.3z 1000Base-FX
  • Temperatura pracy: 0...+70 °C
  • Zasilanie: 3.3V DC (z portu SFP)
  • Gwarancja producenta: 24 miesiące od daty produkcji

Układ DDM

Kontrola parametrów pracy modułu

Cechą charakterystyczną modułu GBIC jest wbudowany układ diagnostyki cyfrowej. Dzięki niemu użytkownik może monitorować podstawowe parametry pracy moduły, takie jak:

  • Napięcie zasilania
  • Temperatura pracy
  • Moc optyczna sygnału emitowanego
  • Moc optyczna sygnału odbieranego

Monitorowanie parametrów pracy odbywa się w czasie rzeczywistym.
