PSBSH1012A - Zasilacz buforowy 12V/1A, IP65

Kod: 15202

Parametry techniczne:

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 13.8 V DC
Prąd wyjściowy (max): 1 A
Ilość wyjść: 1
Dedykowany akumulator: SLA 1.2Ah / 12V
Prąd ładowania akumulatora: 0.2A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

Wycofany

Czas realizacji:

274,29 zł

netto: 223,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

PSBSH1012A - Impulsowy zasilacz buforowy, przystosowany do współpracy z urządzeniami wymagającymi stabilnego napięcia zasilania 12V DC (max. 1 A). Zbudowany z wysokiej jakości modułu zasilacza impulsowego, cechuje się stabilnymi parametrami pracy i niezawodnością przez długi czas działania.

Do cech wyróżniających zasilacza można zaliczyć:

Regulacja napięcia wyjściowego w zakresie 11 - 13.8V DC dla pracy normalnej i 10 - 13.8V DC dla pracy bateryjnej
Sprawność na poziomie 70%
Natynkową obudowę hermetyczną (IP65), wykonaną z tworzywa sztucznego ABS
Miejsce na niewielki akumulator SLA 1.2Ah / 12V w obudowie
Wbudowane wyjście techniczne typu OC - awaria wejścia AC, awaria wyjścia DC, rozładowanie akumulatora
Liczne zabezpieczenia chroniące zasilacz, akumulator i podłączone urządzenia
Zabezpieczenie antysabotażowe przed otwarciem obudowy - styk NC, max. 0.5A @ 50V DC

PSBSH1012A jest zasilaczem uniwersalnym i może być wykorzystany do realizacji zasilania praktycznie dowolnego urządzenia 12V DC. Sprawdza się on świetnie w systemach alarmowych, systemach kontroli dostępu lub systemach monitoringu CCTV, jako zasilacz do kamer.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 13.8 V DC
Prąd wyjściowy (max): 1 A
Ilość wyjść: 1
Dedykowany akumulator: SLA 1.2Ah / 12V
Prąd ładowania akumulatora: 0.2A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Wyjścia techniczne: TAK
Zabezpieczenie antysabotażowe: TAK
Klasa szczelności: IP65
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 160 x 160 x 90 mm
Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

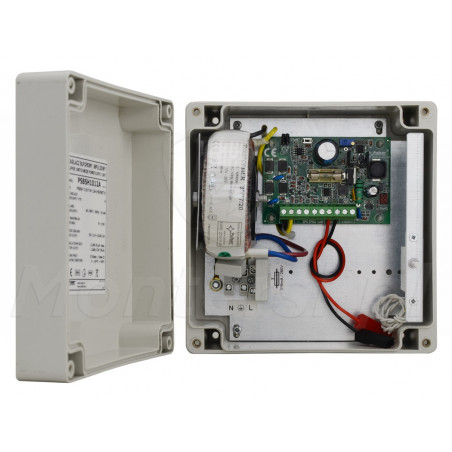

We wnętrzu obudowy zasilacza PSBSH1012A znajduje się miejsce na niewielki akumulator podtrzymujący SLA 1.2Ah / 12V (max. wymiary 100 x 55 x 45 mm). Po jego zastosowaniu zasilacz może pracować w trybie akumulatorowym, podtrzymującym pracę podłączonych urządzeń po awarii sieci 230V AC. Zasilacz przełącza się automatycznie i natychmiastowo w tryb awaryjny, a gdy awaria ustanie, wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Prąd ładowania akumulatora wynosi 0.2A.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Kontrolę ładowania i konserwacji akumulatora
Zabezpieczenie przed nadmiernym rozładowaniem - odłączenie zacisku przy U < 10V
Zabezpieczenie przed zwarciem i odwrotnym podłączeniem - bezpiecznik topikowy

Sprawność 70%

Stabilne parametry pracy ciągłej

Zasilacz PSBSH1012A cechuje się dobrą wydajnością, która wynosi około 70%. Przy transformacji napięcia 230V AC na napięcie 12V DC około 30% energii jest uwalnianej pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do bardzo wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wyjścia techniczne

Sygnalizacja niepoprawnej pracy

Model jest również wyposażony w wyjścia techniczne, które wysyłają odpowiedni sygnał informacyjny w sytuacji nieprawidłowego zadziałania zasilacza. Są one realizowane przez wyjścia typu OC (otwarty kolektor), które przybierają stan wysokiej impedancji podczas zadziałania.

Wyjścia techniczne wysyłają informacje o:

Awarii sieci 230V AC
Awarii zasilacza (braku napięcia DC)
Niskim poziomie napięcia akumulatora (rozładowanie akumulatora)

Zabezpieczenia zasilacza:

Przeciwzwarciowe (SCP) - elektroniczne
Przeciążeniowe (OLP) - 105 - 150% mocy zasilacza
Przepięciowe - warystory
Termiczne (OHP)

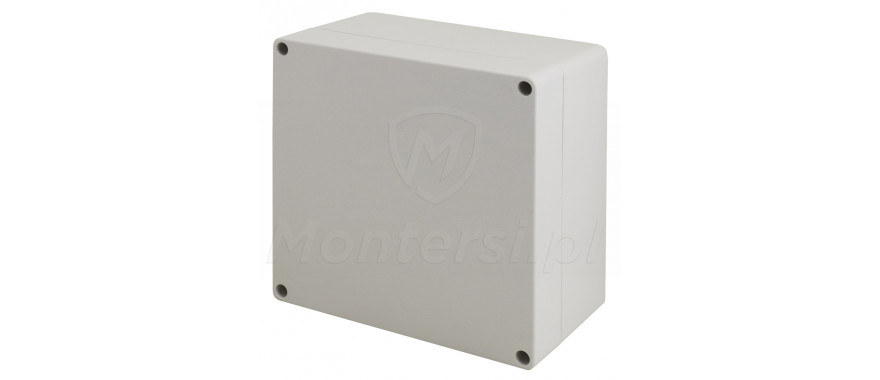

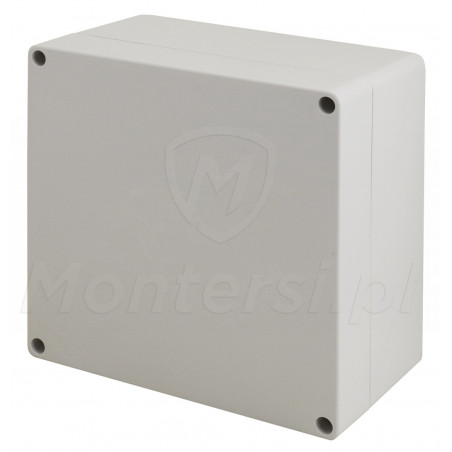

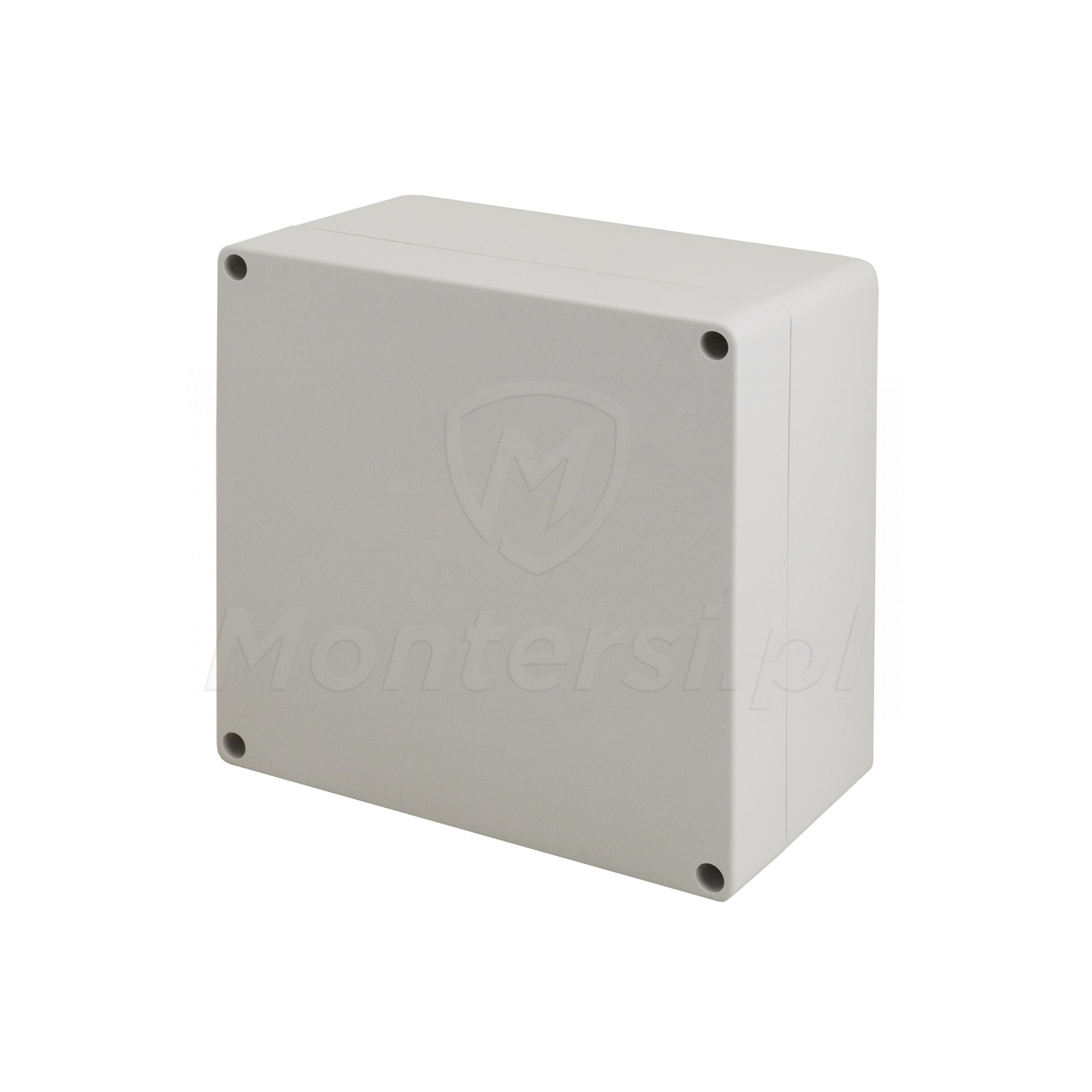

Obudowa IP65

Bezawaryjna praca w warunkach zewnętrznych

Cechą charakterystyczną zasilacza jest szczelna obudowa zewnętrzna, wykonana z tworzywa sztucznego ABS. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, dzięki czemu może być montowana na zewnątrz. Obudowa jest przystosowana do montażu natynkowego.
