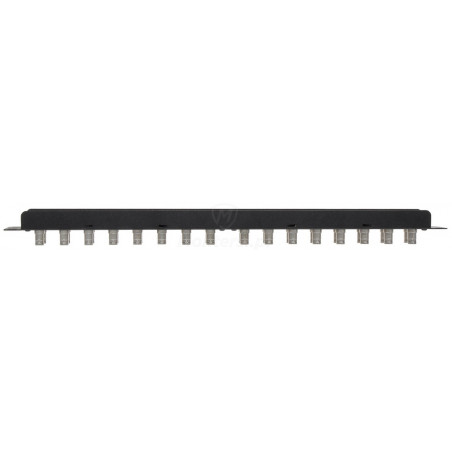

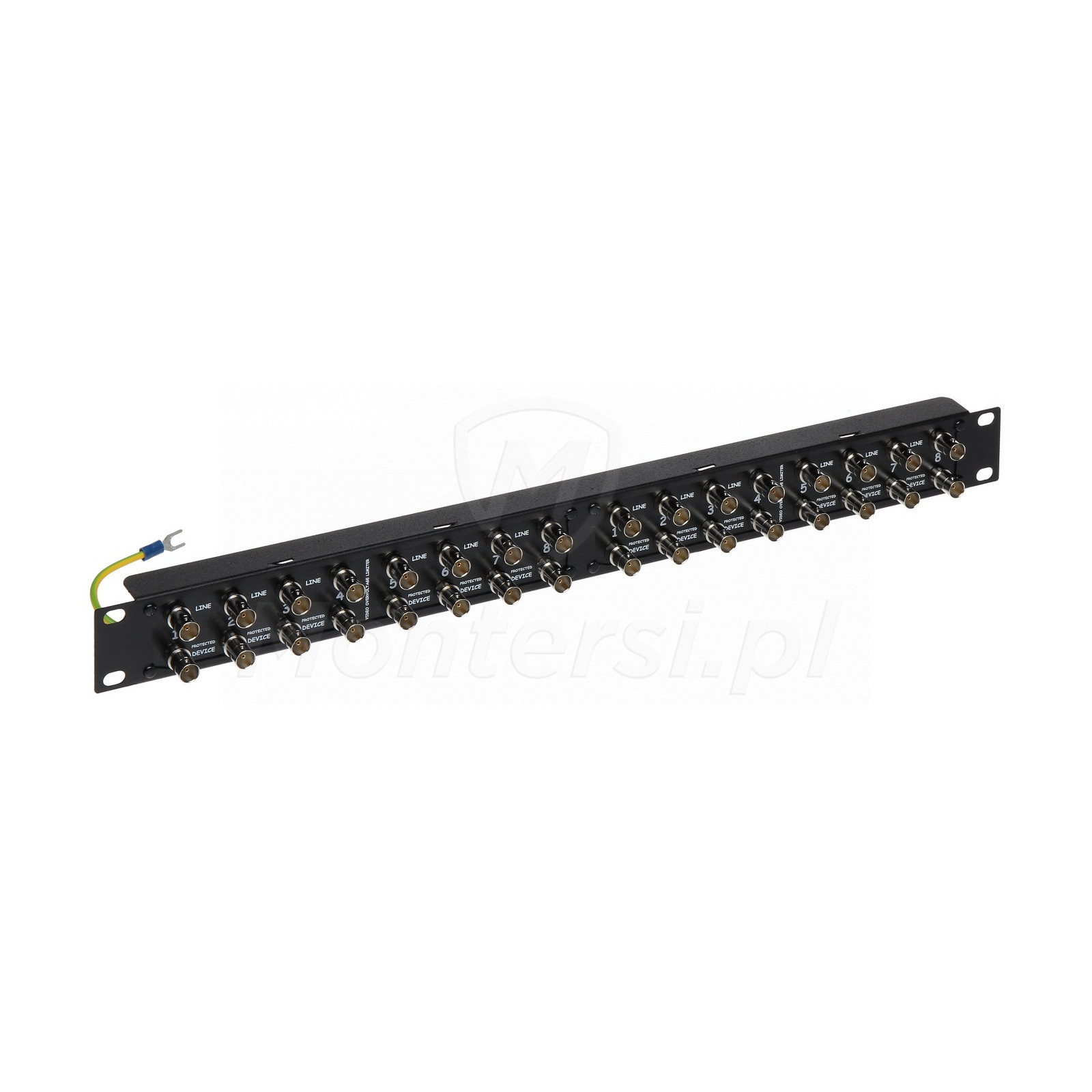

OPV-16/RACK - 16-kanałowy ograniczniki przepięć linii wideo

Kod: 14166

Parametry techniczne:

Ilość kanałów: 16
Do linii: Wideo
Napięcie ochrony: > 2.4 V
Prąd wyładowczy: 5 kA
Czas reakcji: 15 ns
Uziemienie masy: Przez przewód
Pojemność: < 7 pF
Pasmo przenoszenia: Do 140 MHz
Wejścia: 16x BNC
Wyjścia: 16x BNC
Temperatura pracy: -50...+55 °C
Wymiary: 483 x 44 x 38 mm
Waga: 0.55 kg

Na zamówienie

Czas realizacji:

48h

490,77 zł

netto: 399,00 zł

Opis produktu
Załączniki

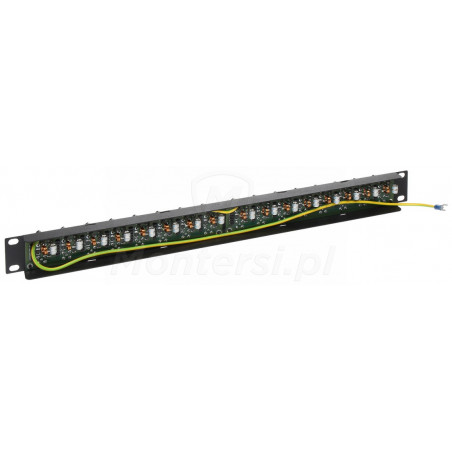

16-kanałowy ogranicznik, zabezpieczający linię sygnału wideo przed przepięciami (wywołanymi przez silne pole elektromagnetyczne). OPV-16/RACK jest urządzeniem pasywnym, przystosowanym do montażu w szafie RACK 19". Nie pogarsza jakości sygnału wideo, przez co może skutecznie pracować w każdym systemie monitoringu analogowego.

Parametry techniczne:

Parametry techniczne:

Ilość kanałów: 16
Do linii: Wideo
Napięcie ochrony: > 2.4 V
Prąd wyładowczy: 5 kA
Czas reakcji: 15 ns
Uziemienie masy: Przez przewód
Pojemność: < 7 pF
Pasmo przenoszenia: Do 140 MHz
Wejścia: 16x BNC
Wyjścia: 16x BNC
Temperatura pracy: -50...+55 °C
Wymiary: 483 x 44 x 38 mm
Waga: 0.55 kg

OPV-16-RACK - Ogranicznik przepięć linii wideo, przeznaczony do stosowania w systemach analogowej CCTV. Umożliwia zabezpieczenie 16 urządzeń końcowych przed przepięciami powstającymi w torze sygnału wideo - Przepięcia powstają w skutek aktywności silnego pola elektromagnetycznego, wywołanego np. bliskim uderzeniem pioruna.

Miejsce stosowania

Ochrona systemu CCTV

Aby całkowicie zabezpieczyć linię wideo niezbędne jest zastosowanie 2 ograniczników - Jeden od strony kamer, a drugi od strony rejestratora. OPV-16/RACK powinien być montowany jak najbliżej urządzeń końcowych. Należy również pamiętać, że skuteczność zabezpieczenia jest silnie zależna od jakości instalacji uziemiającej.

Zasada działanie

Skuteczne zabezpieczenie linii wideo

W przypadku powstania przepięcia, ogranicznik odprowadza prąd udarowy do ziemi, przez co chroni podłączone urządzenia.

Wejścia/wyjścia urządzenia

Współpraca z dowolnym systemem monitoringu analogowego

OPV-16 w żaden sposób nie wpływa na jakość sygnału wideo, przez co może być stosowana w każdym systemie CCTV.

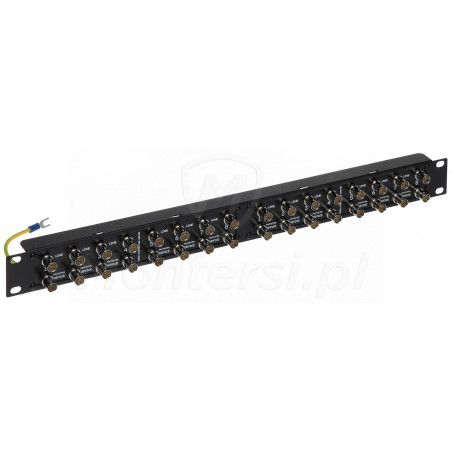

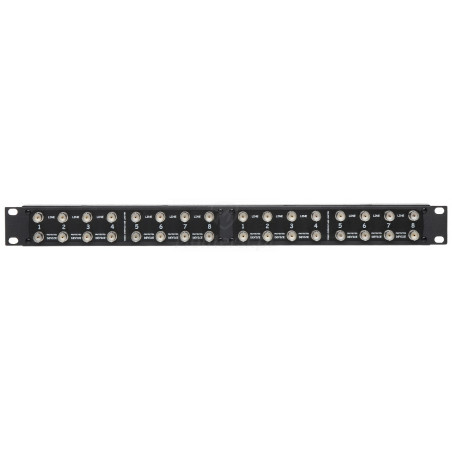

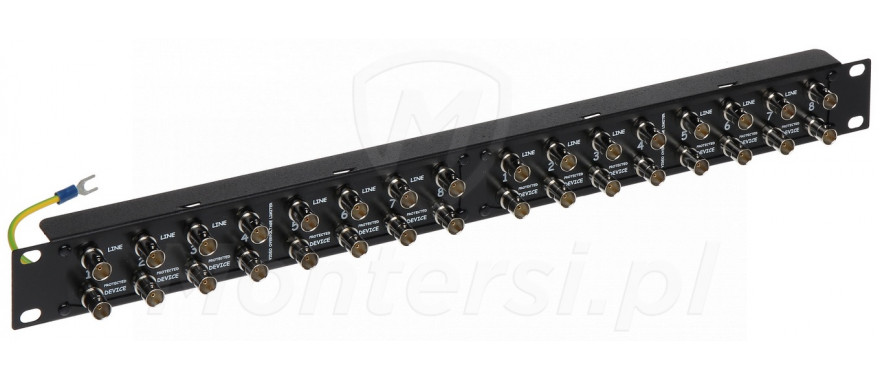

Jest wyposażony w 32 gniazda BNC:

16x BNC "PROTECTED DEVICE" - Do podłączenia urządzeń końcowych (kamera, monitor, rejestrator)
16x BNC "LINE" - Do podłączenia linii przesyłowej
