HPSB1824B - Zasilacz buforowy 27.6V/1.5A

Kod: 14763

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 27.6 V DC
Buforowy: TAK
Prąd wyjściowy (max): 1.5 A
Ilość wyjść: 1
Dedykowany akumulator: 7 Ah / 12 V
Prąd ładowania akumulatora: max. 0.5 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Wycofany

Czas realizacji:

324,72 zł

netto: 264,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

HPSB1824B - Impulsowy zasilacz buforowy, zaprojektowany z myślą o urządzeniach 27.6V DC (24 - 28V DC), których pobór prądu nie przekracza 1.5 A. Jest doskonałym wyborem do realizacji zasilania systemów alarmowych, jednak może być skutecznie stosowany w systemach kontroli dostępu, CCTV, itp.

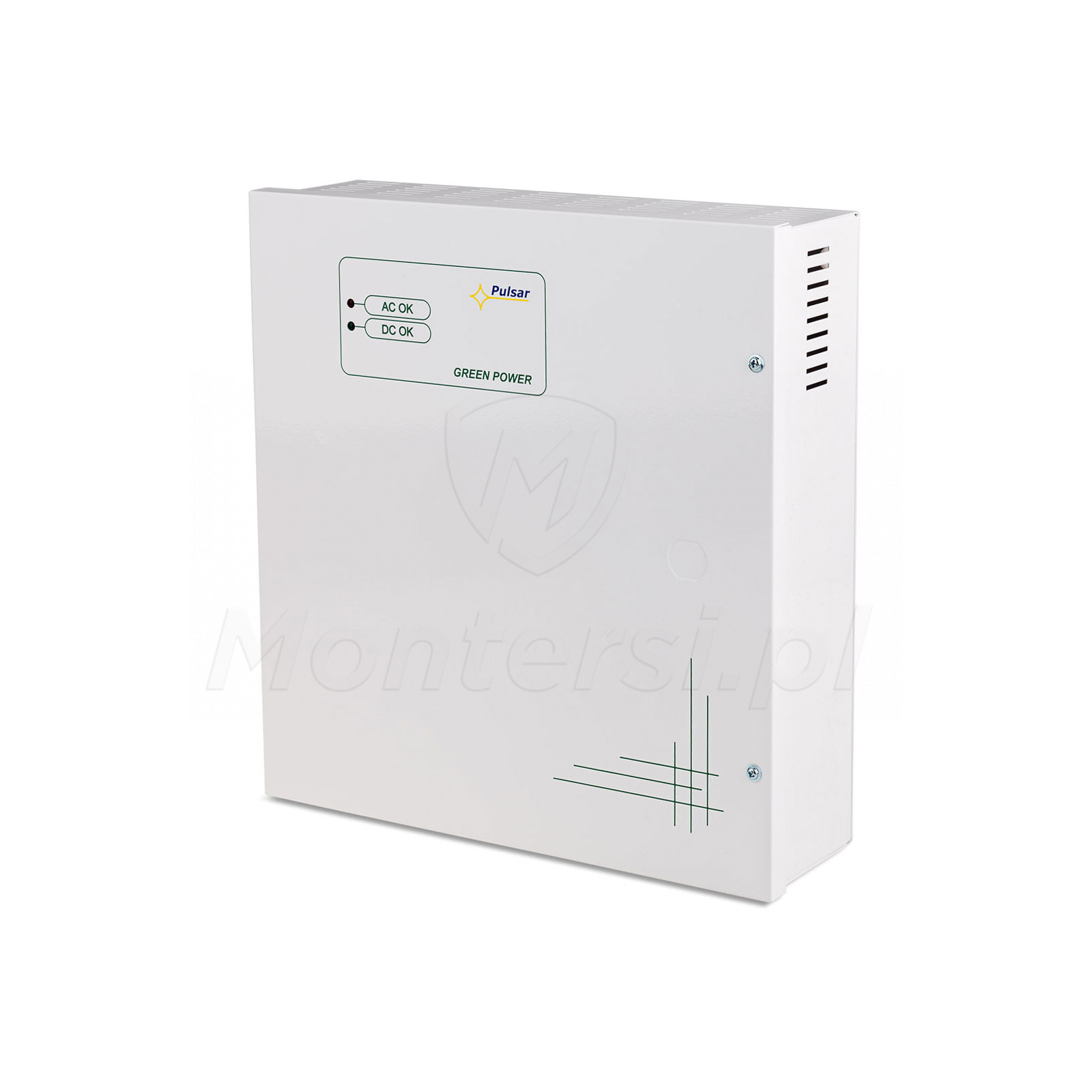

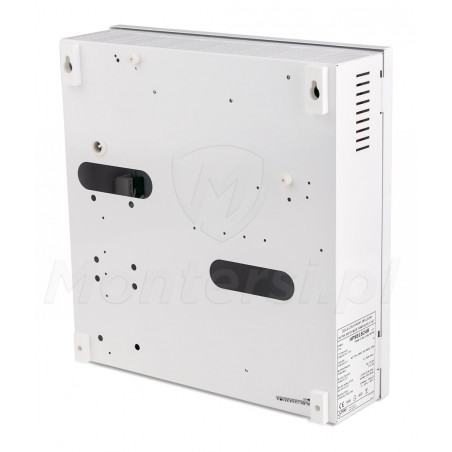

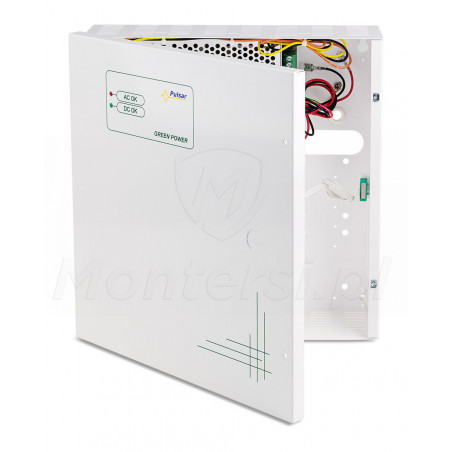

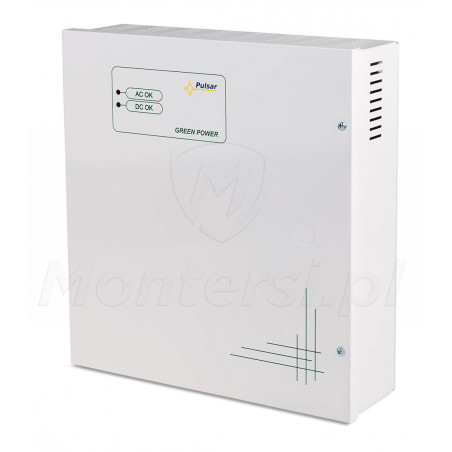

HPSB1824B znajduje się w metalowej obudowie natynkowej, w której wnętrzu przewidziano miejsce na 2 akumulatory 7 Ah (12 V). W obudowie znajduje się również miejsce na dodatkowe moduły bezpiecznikowe, reduktory i przetwornice napięcia DC, które zwiększają możliwości zasilacza.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 176 - 264 V AC
Napięcie wyjściowe: 27.6 V DC
Buforowy: TAK
Prąd wyjściowy (max): 1.5 A
Ilość wyjść: 1
Dedykowany akumulator: 7 Ah / 12 V
Prąd ładowania akumulatora: max. 0.5 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Zabezpieczenie antysabotażowe: TAK
Sygnalizacja pracy: Diody LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 180 x 155 x 75 mm
Gwarancja producenta: 24 miesiące

Tryb awaryjny

Skuteczna praca gdy zabraknie napięcia sieciowego

HPSB1824B został umieszczony w dużej obudowie, w której znajduje się miejsce na 2 akumulatory podtrzymujące 7 Ah / 12 V (brak w zestawie). Ich zastosowanie umożliwia skuteczną pracę zasilacza, gdy zabraknie napięcia sieciowego - W takiej sytuacji, zasilacz automatycznie przechodzi w tryb akumulatorowy. Gdy napięcie sieciowe wróci, zasilacz przełącza się w tryb normalny i rozpoczyna proces ładowania akumulatora.

Zabezpieczenia obwodu akumulatora:

Kontrola ładowania i konserwacja akumulatora
Ochrona akumulatora przed nadmiernym rozładowaniem
Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem

Sprawność 77%

Stabilne parametry pracy

Prezentowany model cechuje się dobrą sprawnością, na poziomie 77% - Podczas pracy nie nagrzewa się do bardzo wysokich temperatur, dzięki czemu zachowuje stabilne parametry pracy w czasie.

Modułowość

Możliwość zmiany przeznaczenia zasilacza

W obudowie zasilacza HPSB1824B przewidziano miejsce na dodatkowe moduły bezpiecznikowe, reduktory i przetwornice napięcia. Dzięki nim, można zwiększyć ilość wyjść napięcia DC i umożliwić współpracę z większą ilością urządzeń końcowych. Przykładowe konfiguracje:

HPSB1224B + AWZ586 - 2 wyjścia 27.6V DC / 0.75 A
HPSB1224B + AWZ576 / AWZ574 - 3 wyjścia 27.6V DC / 0.5 A
HPSB1224B + RN25024 - 1 wyjście 24V DC / 1.5 A
HPSB1224B + AWZ586 + RN25024 - 2 wyjścia 24V DC / 0.75 A
HPSB1224B + AWZ576 / AWZ574 + RN25024 - 3 wyjścia 24V DC / 0.5 A
HPSB1224B + DCDC20 - 1 wyjście 5 - 18V DC / 2 - 1.3 A

Zabezpieczenia zasilacza:

Przeciwzwarciowe SCP - Elektryczne z automatycznym powrotem
Nadnapięciowe OVP - > 32 V z automatycznym powrotem
Przeciążeniowe OLP - 105 - 150% mocy zasilacza z automatycznym powrotem
Przepięciowe (wejście AC) - Warystory

Dodatkowe cechy:

Diodowa sygnalizacja pracy
Regulacja napięcia wyjściowego, przy pomocy potencjometru (24 - 28V DC)
Zabezpieczenie antysabotażowe, chroniące przed nieautoryzowanym otwarciem obudowy
