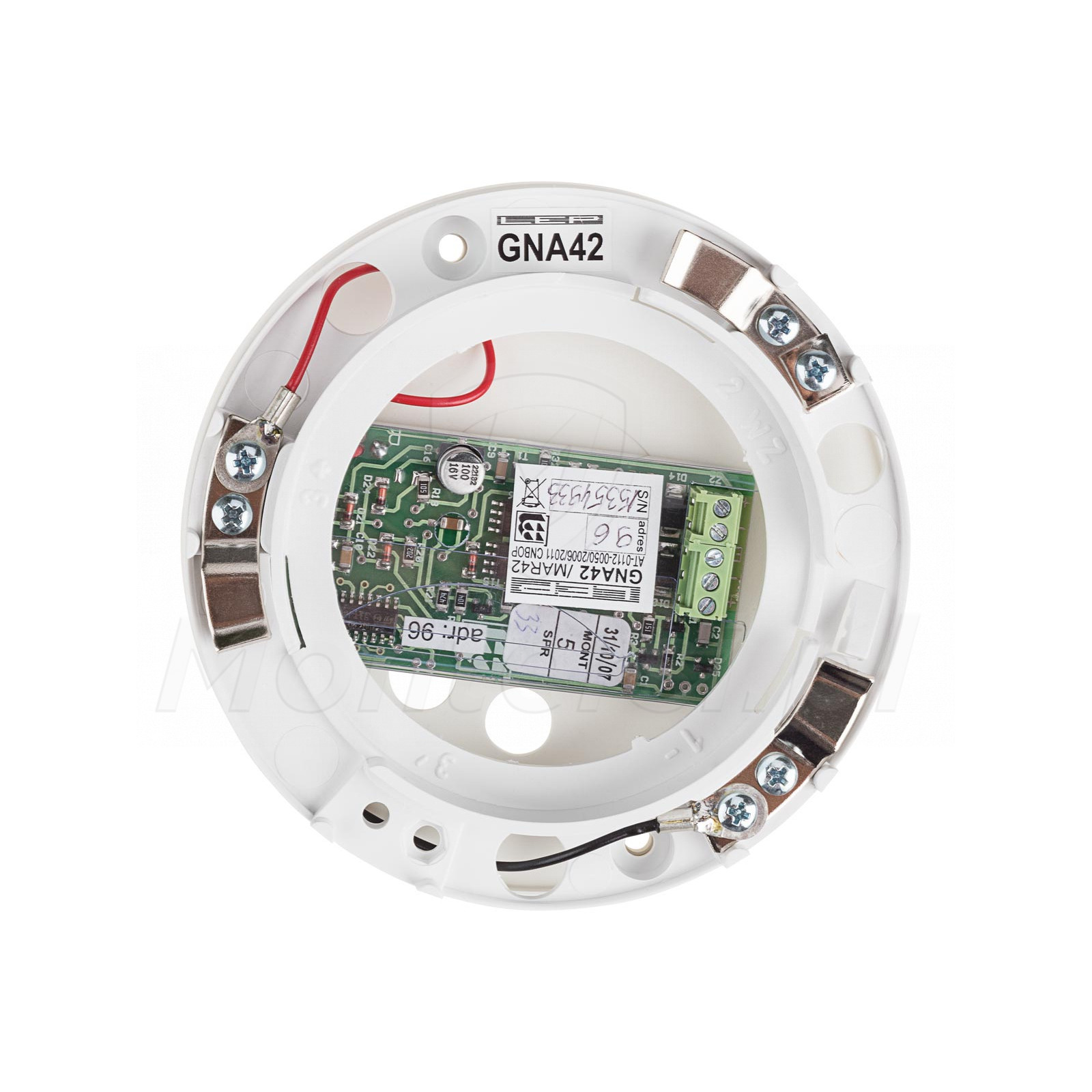

GNA42 - Gniazdo systemu AFS42 do czujki OSD23

Kod: 15867

Parametry techniczne:

Napięcie zasilania: 12 - 30 V
Pobór prądu: 40 mA
Obudowa: ABC, IP51
Temperatura pracy: -25 ... +55°C
Wymiary: Ø 102 x 21 mm

Na zamówienie

Czas realizacji:

48h

88,56 zł

netto: 72,00 zł

Opis produktu
Załączniki

GNA42 - Adresowalne gniazdo umożliwiające podłączenie czujki dymu OSD23 do centrali systemu PPOŻ AFS42. Wyposażone w moduł MAR42, wykorzystuje komunikację cyfrową i pracuje w linii dozorowej centrali AFS42.

Dodatkową zaletą gniazda jest wbudowany izolator zwarć, chroniący inne urządzenia na tej samej linii dozorowej.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 12 - 30 V
Pobór prądu: 40 mA
Obudowa: ABC, IP51
Temperatura pracy: -25 ... +55°C
Wymiary: Ø 102 x 21 mm

MAR42

Cyfrowa komunikacja pomiędzy gniazdem, a centralą

Gniazdo posiada wbudowany moduł MAR42, odpowiedzialny za rozpoznawanie stanu czujki i komunikację z centralą. Centrala 3 razy na sekundę odpytuje gniazdo o stan czujki. Następnie na podstawie uzyskanej odpowiedzi i ustawień, decyduje o tym co zrobić. Rozpoznawane stany:

Brak czujki,
Stan dozorowy,
Stan alarmu.

Moduł MAR42 ma zakodowany indywidualny adres systemu AFS42 od 00 do 99. Po podłączeniu gniazda do linii dozorowej, konieczne jest ustalenie zgodnego adresu dla gniazda i centrali - aby możliwa była prawidłowa komunikacja.

Izolator zwarć

Zabezpieczenie innych urządzeń pracujących na tej samej linii

Dużą zaletą gniazda jest wbudowany izolator zwarć. W przypadku zwarcia odcina on gniazdo, dzięki czemu inne urządzenia podłączone do tej samej linii mogą dalej pracować. Stan izolatora nie jest przekazywany do centrali podczas odpytywania.

Mechaniczna blokada czujki

Ochrona przed demontaże

GNA42 posiada specjalny mechanizm blokady czujki. Uniemożliwia on jej wypięcie bez zastosowania odpowiedniego kluczyka. Użytkownik może na stałe zrezygnować z mechanizmu blokowania, przez wyłamanie specjalnego zaczepu.

Dodatkowe cechy:

Zabezpieczenie przed odwrotną polaryzacją zasilania,
Czas reakcji na zwarcie w linii - 10 ms,
Certyfikat CNBOP, gwarantujący stabilne parametry pracy i niezawodność.
