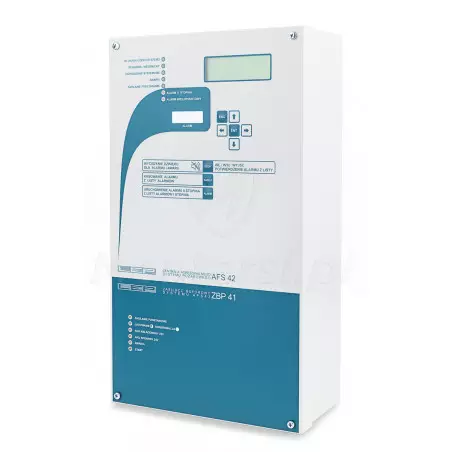

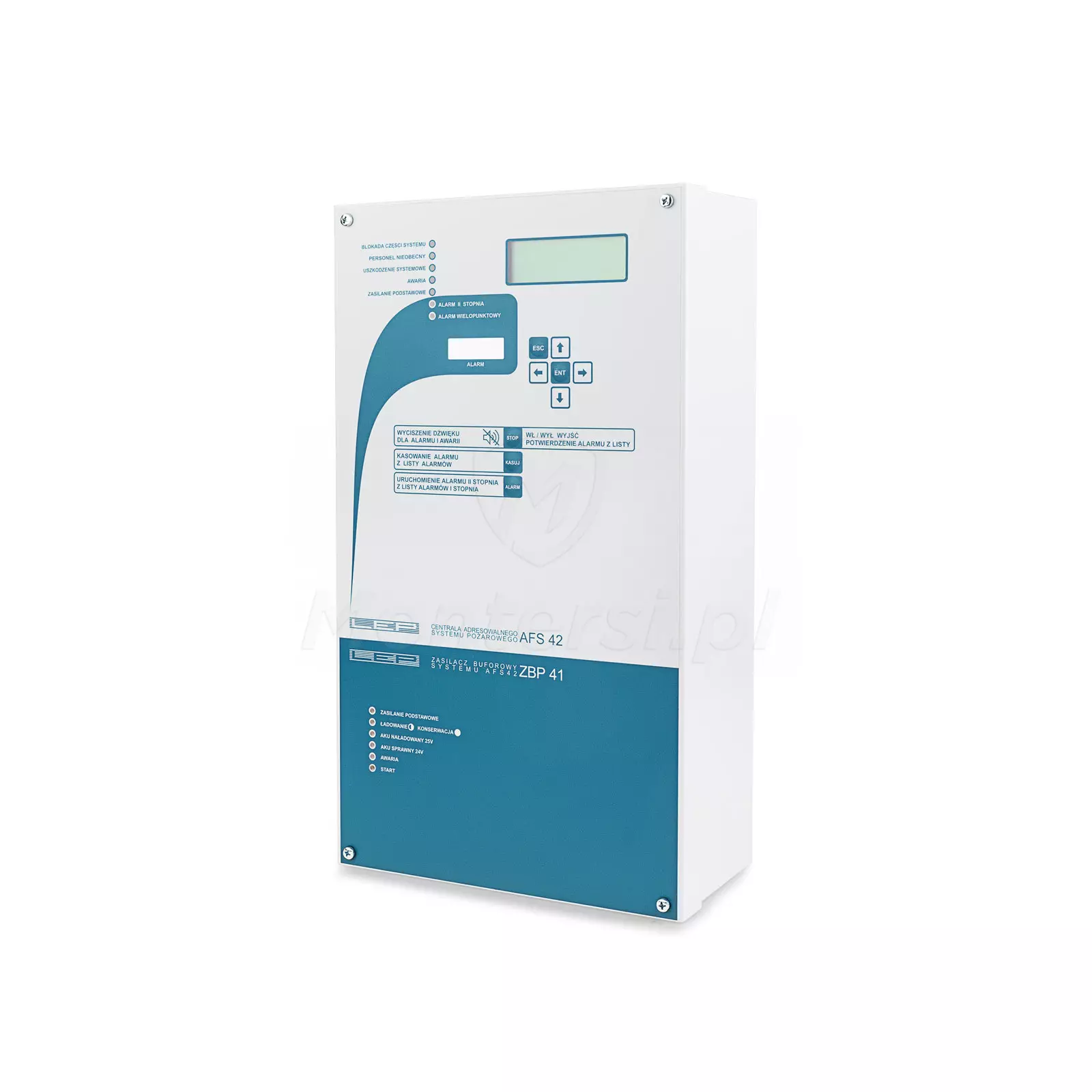

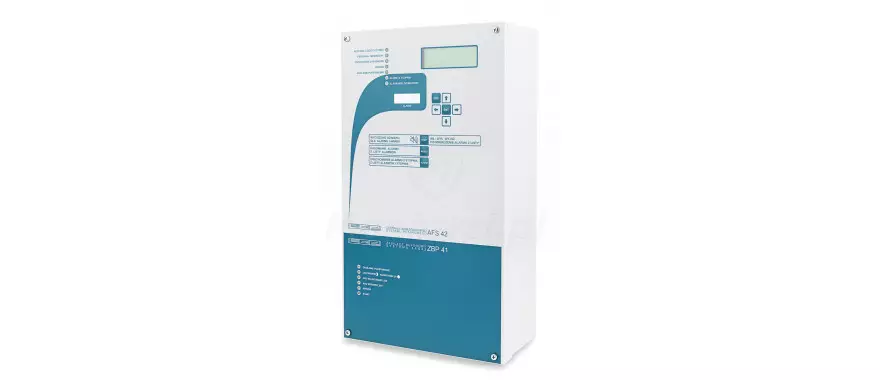

AFS42 - Centrala sygnalizacji pożarowej z wyświetlaczem

Kod: 15864

Parametry techniczne:

Liczba linii dozorowych: 1
Max. liczba czujek w linii: 100
Max. liczba ROP w linii: 100
Wyjścia przekaźnikowe: 4
Wyświetlacz LCD: Tak
Miejsce na akumulator: 2 x 18 Ah / 12 V
Pojemność pamięci zdarzeń: 10 000
Pojemność licznika alarmowania: 500
Obudowa: Stalowa, lakierowana proszkowo
Napięcie zasilania: 230 V AC
Temperatura pracy: -20 ... +50°C
Wymiary: 115 x 231 x 403 mm
Gwarancja producenta: 24 miesiące

Na zamówienie

Czas realizacji:

48h

2 275,50 zł

netto: 1 850,00 zł

Darmowa dostawa

Opis produktu
Załączniki

AFS42 - Centrala systemu PPOŻ, umożliwiająca wykrycie pożaru w jego wczesnym stadium oraz jego dokładną lokalizację. Obsługuje ona również urządzenia wykonawcze (max. 4), takie jak zraszacze, sygnalizatory pożarowe i urządzenia oddymiania. Dzięki temu sprawdza się ona świetnie w systemach PPOŻ małych i średnich obiektów.

Centrala AFS42 została zbudowana w oparciu o 3 układy mikroprocesorowe, które zapewniają niezawodność i wysoką funkcjonalność. Dodatkowo posiada ona certyfikat CNBOP, miejsce na akumulatory awaryjne i może współpracować z innymi centralami AFS42 - tworząc większy system rozproszony.

Parametry techniczne:

Parametry techniczne:

Liczba linii dozorowych: 1
Max. liczba czujek w linii: 100
Max. liczba ROP w linii: 100
Wyjścia przekaźnikowe: 4
Wyświetlacz LCD: Tak
Miejsce na akumulator: 2 x 18 Ah / 12 V
Pojemność pamięci zdarzeń: 10 000
Pojemność licznika alarmowania: 500
Obudowa: Stalowa, lakierowana proszkowo
Napięcie zasilania: 230 V AC
Temperatura pracy: -20 ... +50°C
Wymiary: 115 x 231 x 403 mm
Gwarancja producenta: 24 miesiące

Centrala mikroprocesorowa

Stabilne parametry pracy i niezawodność

Centrala działa w oparciu o współpracujące ze sobą układy mikroprocesorowe (3 układy). Dzięki nim, cechuje się ona stabilnymi parametrami pracy, czułością i funkcjonalnością:

Kontroluje 3 niezależne kanały informacyjne - stan linii dozorowej, stan zasilacza i akumulatorów,
Umożliwia zgrupowanie adresów w ramach jednej linii dozorowej w niezależne strefy. Dodatkowo ustawienie różnych poziomów alarmowych i opisów dla poszczególnych adresów i stref,
Daje możliwość niezależnego konfigurowania urządzeń wykonawczych i wprowadzenie do nich dowolnego opisu,
Zapisuje zdarzenia które miały miejsce w pamięci, które możemy następnie przeglądać na wyświetlaczu,
Posiada wielopoziomowy system zabezpieczeń, który chroni przed utratą danych i zawieszeniem centrali.

AFS42 obsługuje 1 linie dozorową, na której możemy zapisać do 100 adresów detektorów. Centrala przez cały czas sprawdza ich obecność i stan. Posiada on również 4 wyjścia przekaźnikowe, do obsługi urządzeń wykonawczych.

Współpracujące moduły:

GNA42 - Gniazda adresowalne, umożliwiające podłączenie i zaadresowanie czujek pożarowych OSD23,
MAR42 - Moduł adresujący, umożliwiający zastosowanie dowolnego dwustanowego detektora pożarowego (zwarcie lub wzrost prądu zasilającego). Realizuje on również funkcję adaptera linii bocznej,
ROP42 - Ręczny ostrzegacz pożarowy.

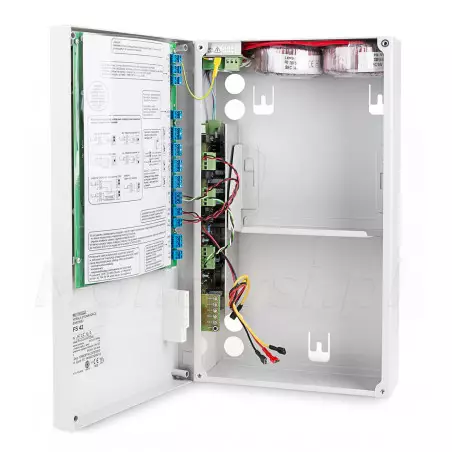

Miejsce na akumulatory podtrzymujące w centrali AFS42

Zasilanie awaryjne

Praca w przypadku braku napięcia sieciowego

We wnętrzu centrali znajduje się miejsce na 2 akumulatory podtrzymujące 18 Ah / 12 V. Dzięki nim może ona skutecznie pracować w sytuacji awarii sieci energetycznej 230 V. Co za tym idzie jest ona bardziej niezawodna.

Certyfikat CNBOP

Gwarancja wysokiej jakości

Centrala posiada certyfikat CNBOP (Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej), który gwarantuje niezawodność. Stosując centralę możemy być pewni, że nasz system spełnia wysokie standardy ochrony.

Współpraca z innymi centralami AFS42

Możliwość budowy dużych systemów PPOŻ

Ogromną zaletą AFS42 jest możliwość integracji z 4 takimi samymi centralami (łącznie 5 central). Rozbudowując system o dodatkowe centrale, zwiększamy ilość linii adresujących i ilość wyjść urządzeń wykonawczych.

W takiej konfiguracji cały system PPOŻ jest sterowany z poziomu 1 centrali nadrzędnej. Gdyby jednak doszło do awarii komunikacji pomiędzy centralami, zaczynają one pracować samodzielnie.

RS-485

Niezawodna komunikacja pomiędzy centralami

Łączność pomiędzy centralami AFS42 jest realizowana przy pomocy intefejsu RS-485. Co oznacza, że jest ono stabilne i możliwa jest budowa systemów rozproszonych. Połączenie central odbywa się po 2 niezależnych torach RS-485, co podnosi bezpieczeństwo. W przypadku silnego pożaru w miejscu w którym biegną kable połączeniowe, może szybko dojść do ich uszkodzenia - gdyby połączenie zrealizowane było po 1 torze, system przestał by działać jako całość.

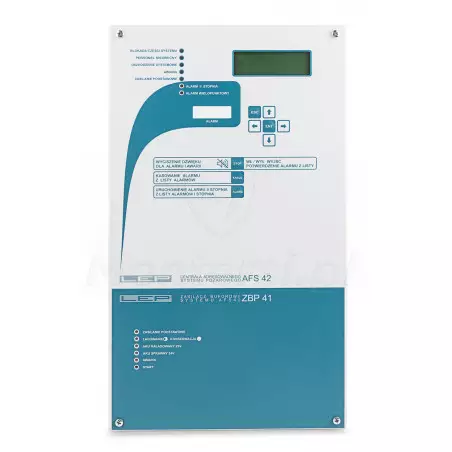

Interfejs użytkownika

Intuicyjne zarządzanie systemem

Funkcje centrali dotyczące obsługi i konfiguracji są pogrupowane i umieszczone w hierarchicznym menu. Dzięki wyświetlaczowi LCD (4 linie po 20 znaków) i mini klawiaturze, nawigacja po nim nie powinna sprawiać większych problemów.

Poziomy dostępu

Ograniczony dostęp dla osób nieuprawnionych

Dużą zaletą centrali AFS42 są 4 poziomy dostępu, z których każdy następny przyznaje dodatkowe uprawnienia. Dzięki nim mamy gwarancję, że osoba nieuprawniona nie będzie w stanie zmienić parametrów i ustawień systemu PPOŻ.

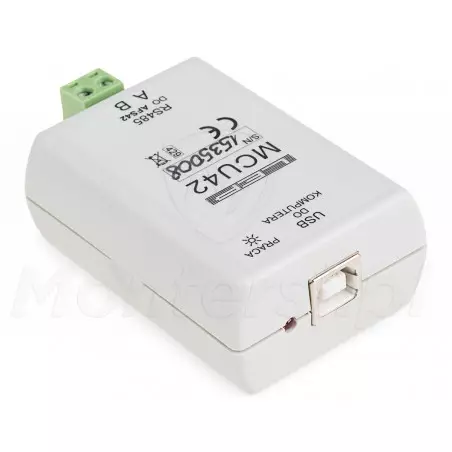

MCU42

Konfiguracja z poziomu komputera

W skład zestawu wchodzi moduł komunikacyjny USB MCU42. Przy jego pomocy i odpowiedniego oprogramowania, możemy konfigurować centralę z poziomu komputera. Umożliwia również odczyt zdarzeń i wydruk raportu o zdarzeniach. Dodatkową zaletą MCU42 jest brak konieczności instalowania dodatkowych sterowników - jest automatycznie wykrywany przez program konfiguracyjny.

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf AFS42 - instrukcja obsługi	223.34 kB	Pobierz
Instrukcje	pdf AFS42 - instrukcja badań	243.62 kB	Pobierz
Certyfikaty	pdf AFS42 - certyfikat CNBOP	291.91 kB	Pobierz
Certyfikaty	pdf AFS42 - deklaracja CE	283.67 kB	Pobierz
Karty Katalogowe	pdf AFS42 - karta katalogowa	151.02 kB	Pobierz
