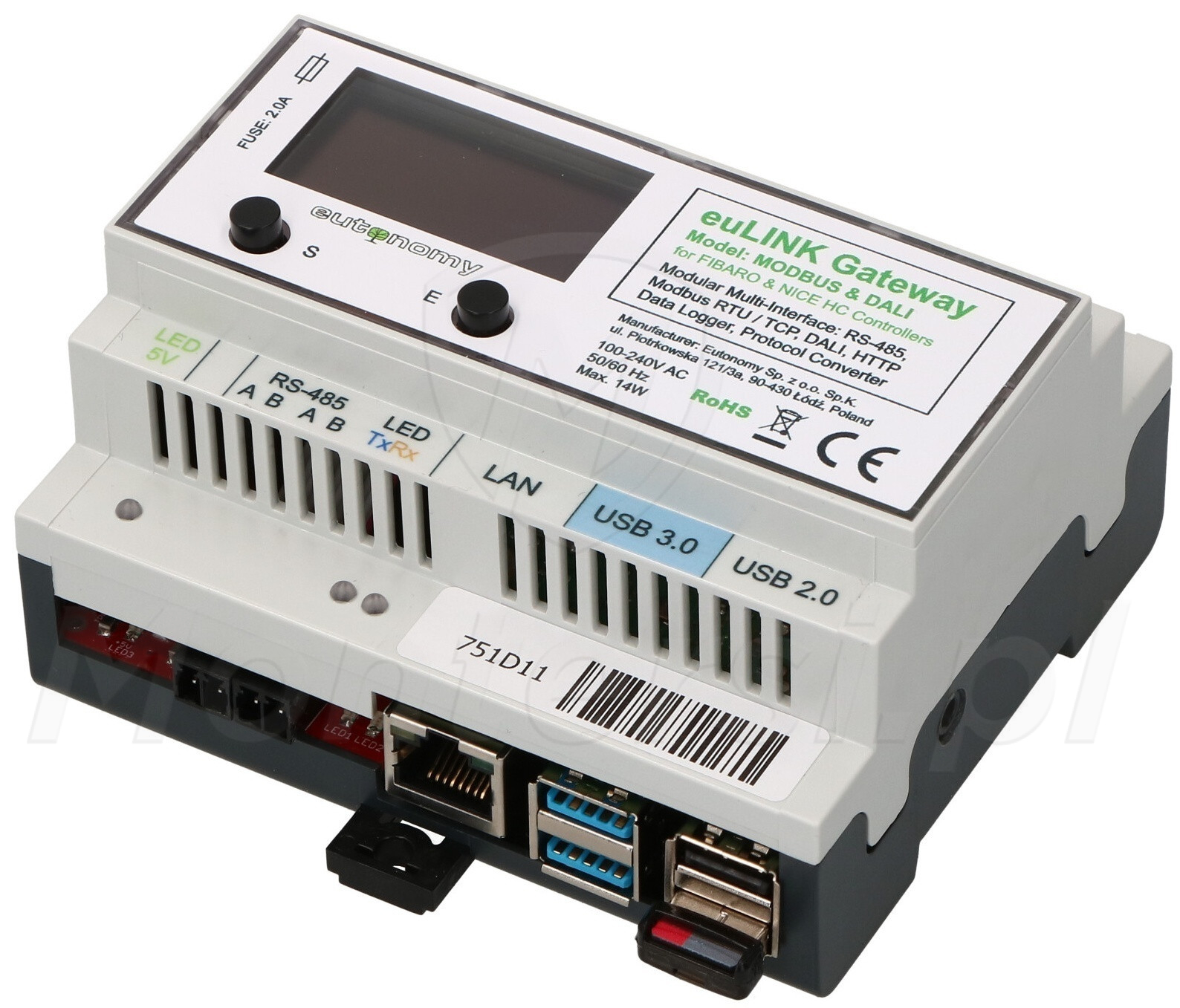

euLINK Gateway (Raspberry Pi 4B) - Interfejs komunikacyjny

Kod: 30957

Parametry techniczne:

Rodzaj urządzenia: Interfejs komunikacyjny
Napięcie zasilania: 100 240 V AC
Maksymalny pobór mocy: 14 W
Procesor: Broadcomm BCM2711 1.5GHz
Wyświetlacz: OLED 1.54”
Wymiary: 107 x 90 x 58 mm
Temperatura pracy: 0...+40 °C

Dużo

Czas realizacji:

24h

3 999,00 zł

netto: 3 251,22 zł

Darmowa dostawa

euLINK Gateway (Raspberry Pi 4B) - Interfejs komunikacyjny

Opis produktu
Załączniki

euLINK Gateway (Raspberry Pi 4B) to sprzętowy interfejs komunikacyjny pomiędzy systemem FIBARO a urządzeniami infrastruktury domowej takimi jak rolety, klimatyzacja, ogrzewanie, wentylacja, świetlenie DALI czy sprzętem audio/video. Sprawdzi się jako konwerter protokołów, m.in TCP/IP <-> RS 232/RS-485 lub MODBUS TCP <-> MODBUS RTU. Do najważniejszych cech urządzenia można zaliczyć.

Obsługa transmisji szeregowej RS-485 (do maks. 5 niezależnych magistral)
Obsługa transmisji szeregowej RS-232 (maks. 4 niezależne porty)
Komunikacja w protokole MODBUS RTU (max. 32 urządzenia)
Komunikacja w protokole MODBUS TCP (max. 32 urządzenia)
Współpraca ze sterownikami FIBARO HC2, HC Lite, HC3, HC3 Lite i Yubii poprzez FIBARO REST API
Obsługa do 4 portów euLINK DALI, z których każdy jest w stanie obsługa 64 opraw DALI. Ze względów wydajnościowych zalecamy aby podłączyć nie więcej niż 2 porty euLINK DALI do 1 euLINK Lite
Wbudowany konwerter TCP/IP ↔ RS-232 / RS-485
Zegar zsynchronizowany z NTP do wydawania zdefiniowanych poleceń dla urządzenia podrzędne

Parametry techniczne:

Parametry techniczne:

Rodzaj urządzenia: Interfejs komunikacyjny
Napięcie zasilania: 100 240 V AC
Maksymalny pobór mocy: 14 W
Procesor: Broadcomm BCM2711 1.5GHz
Wyświetlacz: OLED 1.54”
Wymiary: 107 x 90 x 58 mm
Temperatura pracy: 0...+40 °C

Inteligentny dom

Wygodne sterowanie automatyką budynkową

Podłączenie modułu euLINK do platformy FIBARO daje możliwość rozszerzenia możliwości systemu. Dzięki niemu możemy sterować roletami, oświetleniem, wentylacją a nawet sprzętem audio/video za pośrednictwem aplikacji na smartfonie.

Oświetlenie DALI

Sterowanie cyfrowym systemem oświetlenia

Dzięki zastosowaniu modułu ueLINK możemy sterować oświetleniem Dali ( Digital Addressable Lighting Interface). Dzięki zastosowaniu tego protokołu poszczególne elementy instalacji mogą wzajemnie "porozumiewać się ze sobą". Zastosowanie modułu Dali umożliwia kontrolę nad nawet 256 oprawami DALI.

Raspberry Pi 4

Sterownik oparty na mikrokomputerze

euLINK został zbudowany w oparciu o mikrokomputer Raspberry Pi 4B. Dysponuje on procesorem o taktowaniu 1.5 GHz oraz 2 GB pamięci RAM. Dzięki temu wszystkie operacje przeprowadzane są szybko i sprawnie bez zauważalnych opóźnień. Dodatkową zaletą urządzenia jest niski pobór prądu na poziomie maksymalnie 14 W.

Łatwa konfiguracja

Ustawienie sprzętu bez konieczności programowania

Do zainstalowania i uruchomienia modułu nie są wymagane umiejętności programowania. Wybranie oraz skonfigurowanie odpowiedniego szablonu powoduje wysłanie odpowiednich sekwencji poleceń API, które automatycznie tworzą wirtualne urządzenia w centrali oraz aplikacji FIBARO. Dzięki temu możemy w kilka minut po zamontowaniu urządzenia korzystać z niego.

Standard DIN

Możliwość montażu w szafie

Obudowa modułu została tak zaprojektowana aby można było ją zamontować na szynie DIN. Daje to możliwość ukrycia modułu np. w szafie . Daje to możliwość ukrycia urządzeń wykonawczych oraz łatwego zintegrowania go z urządzeniami peryferyjnymi.

Pobierz

Typ	Nazwa	Rozmiar
Karty Katalogowe	pdf euLINK - Karta katalogowa	1.29 MB	Pobierz
Instrukcje	pdf euLINK - Instrukcja	211.79 kB	Pobierz
Certyfikaty	pdf Raspberry Pi 4B - deklaracja CE	119.97 kB	Pobierz
