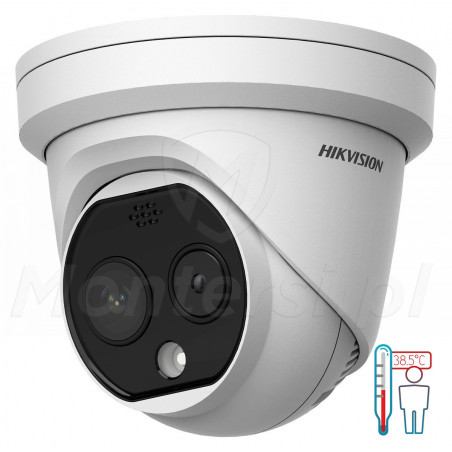

DS-2TD1217B-3/PA(B) - Kamera do pomiaru temperatury ciała, +/- 0.5°C, max. 40mK, 4 Mpx

Kod: 26034

Parametry techniczne:

  • Przetwornik obrazu: T: mikrobolometryczny / W: 1/2.7" PS CMOS
  • Max. rozdzielczość: T: 1280 x 720 / W: 2688 x 1520
  • Czułość termalna: < 40 mK @ 25 °C (F1.1)
  • Efektywne piksele: 160 x 120 (320 x 240 dla obrazu na wyjściu)
  • Wielkość piksela: 17 um
  • Charakterystyka widmowa: 8 ~ 14 um
  • Pomiar temperatury: +30...+45 °C
  • Czułość: 0 lux (wł. IR)
  • Obiektyw: T: 3.1 mm / W: 4 mm
  • Zasięg oświetlacza: Do 15 m
  • Dzień/noc: TAK
  • ICR: TAK
  • WDR: TAK
  • Kompresja obrazu: H.265 / H.264
Wycofany
Czas realizacji:
-
27 128,70 zł
netto: 22 055,85 zł
  • Obecnie brak na stanie
  • Darmowa dostawa
ikona-pomiar-temperatury-ciala

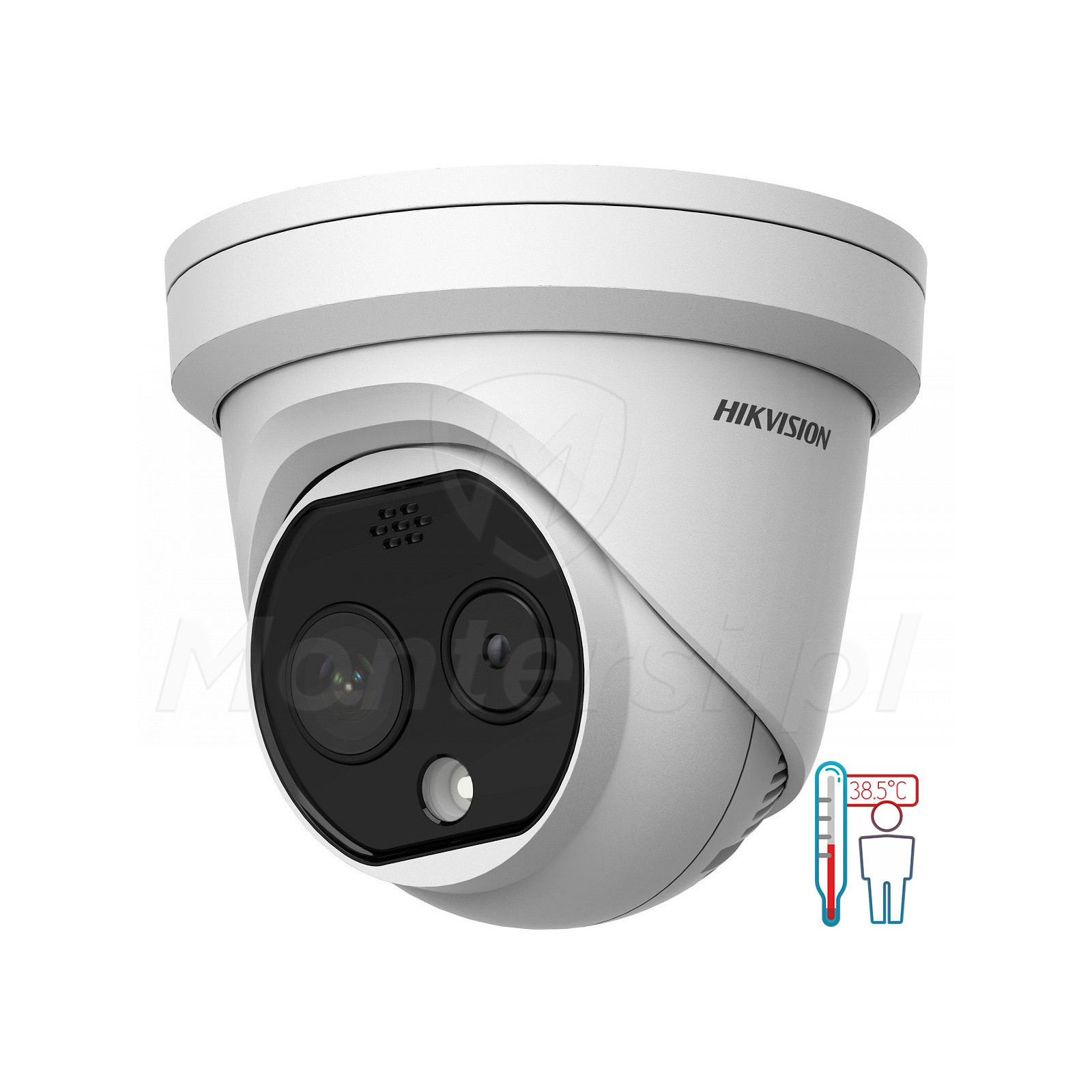

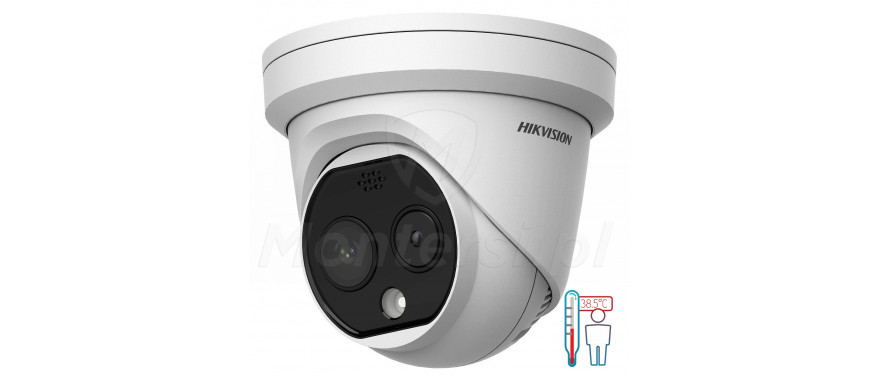

DS-2TD1217B-3/PA(B) - Kopułkowa kamera bispektralna (termowizja + wideo), dedykowana do precyzyjnego pomiaru temperatury ciała człowieka w czasie rzeczywistym. Sprawdza się ona świetnie w miejscach takich jak biurowce, fabryki, dworce lub porty lotnicze do wstępnej kontroli temperatury osób wchodzących. Do elementów wyróżniających kamery DS-2TD1217B-6/PA(B) można zaliczyć:

  • Wysokiej jakości sensor mikrobolometryczny - precyzyjny pomiar temperatury w zakresie +30...+45 °C
  • Wysoka czułość termalna: < 40 mK @ 25 °C (F1.1)
  • Stałoogniskowy obiektyw 3.1 mm dla kamery termowizyjnej - kąt widzenia: 50° w poziomie / 37.2° w pionie
  • Definiowane obszary pomiaru temperatury: punkt, linia, obszar
  • Przetwornik obrazu 1/2.7" CMOS - max. rozdzielczość obrazu wideo: 2688 x 1520
  • Stałoogniskowy obiektyw 4 mm dla kamery wizyjnej - kąt widzenia: 84° w poziomie / 44.8° w pionie
  • Wbudowany interfejs sieciowy fast ethernet i interfejs RS-485
  • Wsparcie standardu PoE 802.3af
  • Sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB
  • Wbudowany oświetlacz podczerwieni o zasięgu do 15 m i wsparcie ICR
  • Wbudowane gniazdo na kartę microSD (max. 256 GB)
  • Wbudowane 1 wejście i 1 wyjście alarmowe
  • Wbudowane 1 wejście i 1 wyjście audio
  • Kompresja H.265 i podwójny strumień kodowania
  • Zasilanie 12 V DC
  • Szczelna obudowa IP66
  • Temperatura pracy: +10...+35 °C

cena-katalogowa-baner

Parametry techniczne:

Parametry techniczne:

  • Przetwornik obrazu: T: mikrobolometryczny / W: 1/2.7" PS CMOS
  • Max. rozdzielczość: T: 1280 x 720 / W: 2688 x 1520
  • Czułość termalna: < 40 mK @ 25 °C (F1.1)
  • Efektywne piksele: 160 x 120 (320 x 240 dla obrazu na wyjściu)
  • Wielkość piksela: 17 um
  • Charakterystyka widmowa: 8 ~ 14 um
  • Pomiar temperatury: +30...+45 °C
  • Czułość: 0 lux (wł. IR)
  • Obiektyw: T: 3.1 mm / W: 4 mm
  • Zasięg oświetlacza: Do 15 m
  • Dzień/noc: TAK
  • ICR: TAK
  • WDR: TAK
  • Kompresja obrazu: H.265 / H.264
  • Kolor obudowy: Jasny
  • Interfejs Ethernet: 10 / 100 Mb/s
  • Interfejs RS-485: TAK
  • Wejścia audio: 1x
  • Wyjścia audio: 1x
  • Wejścia alarmowe: 1x
  • Wyjścia alarmowe: 1x
  • Obudowa: IP66
  • Obudowa zewnętrzna: TAK
  • Temperatura pracy: +10...+35 °C
  • Zasilanie: 12 V DC, PoE 802.3af
  • Pobór mocy: max. 6.5 W
  • Wymiary: 138.3 x 138.3 x 123.1 mm
  • Waga: 0.94 kg
  • Gwarancja producenta: 36 miesięcy

Sensor mikrobolometryczny

Wysoka dokładność pomiaru ciała człowieka

Do budowy modułu kamery termowizyjnej wykorzystano wysokiej jakości sensor mikrobolometryczny (z aktywnym materiałem pochłaniającym w postaci tlenku wanadu). Jego duża zaletą jest to, że nie wymaga on schładzania do niskiej temperatury podczas pracy ciągłej. Cechuje się on również wysoką czułością termalną, która wynosi < 40 mK @ 25 °C (F1.1).

Dzięki czemu kamera może dokonywać dokładnego pomiaru temperatury w zakresie +30...+45 °C. Dokładność pomiaru temperatury wynosi aż +/- 0.5 °C. Do pozostałych cech zastosowanego sensora mikrobolometrycznego można zaliczyć:

  • Charakterystyka widmowa: 8 ~ 14 um
  • Liczba efektywnych pikseli: 160 x 120 (320 x 240 dla obrazu na wyjściu)
  • Wielkość pojedynczego piksela: 17 um

Obiektyw 3.1 mm (kamera termowizyjna)

Skuteczna obserwacja wąskiego przejścia

Moduł kamery termowizyjnej posiada wbudowany stałoognioskowy obiektyw, o szerokości 3.1 mm. Zapewnia on kąt widzenia 50° w poziomie i 37.2° w pionie, dzięki czemu kamera sprawdza się świetnie w roli np. miernika temperatury ludzi wchodzących do budynku lub przechodzących przez korytarz.

Obszary pomiaru temperatury

Precyzyjny pomiar temperatury w wybranych miejscach

Sporą zaletą kamery jest możliwość swobodnego definiowania obszarów do pomiaru temperatury. Definiowanie obszarów pomiaru temperatury umożliwia precyzyjne dostosowanie kamery, do spełnianej przez nią funkcji w systemie. Przykładowo, kamerę można skonfigurować tak, że gdy w wyznaczonym obszarze temperatura przekroczy wyznaczony poziom, załączy się wyjście alarmowe. Kamera udostępnia 3 definiowane obszary:

  • Punkt - pomiar temperatury w zaznaczonym punkcie (10 punktów)
  • Strefa - pomiar minimalnej, maksymalnej i średniej temperatury w zaznaczonym obszarze (10 stref)
  • Linia - pomiar minimalnej, maksymalnej i średniej temperatury na zaznaczonej linii (1 linia)

Przetwornik 1/2.7" PS CMOS

Szczegółowy obraz w rozdzielczości 2688 x 1520

Do budowy modułu kamery wizyjnej wykorzystano wysokiej jakości przetwornik obrazu 1/2.7" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny, pełen żywych kolorów obraz, w maksymalnej rozdzielczości 2688 x 1520 (max. 25 kl/s @ 4 Mpx). Materiał wideo o takiej szczegółowości prawidłowo odwzorowuje nawet drobne detale i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości nagrań.

Obiektyw 4 mm (kamera wizyjna)

Dedykowana do obserwacji wejścia lub korytarza

Moduł kamery wizyjnej posiada wbudowany stałoognisokwy obiektyw o szerokości 4 mm. Zapewnia on szerszy kat widzenia od obiektywu kamery termowizyjnej. Kąt widzenia wynosi odpowiednio 84° w poziomie i 44.8° w pionie, dzięki czemu kamera sprawdza się świetnie w realizacji funkcji podglądu ogólnego lub w roli "obserwatora" korytarza / wejścia do budynku.

Funkcja PIP

Łatwa identyfikacja osób o podwyższonej temperaturze ciała

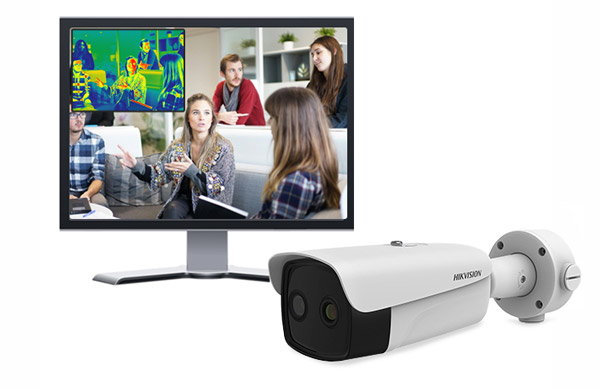

Funkcja-PIP-2Sporą zaletą kamery jest obsługa funkcji PIP (picture in picture). Funkcja ta umożliwia wyświetlanie częściowego obrazu z kamery termalnej, na pełnoekranowym obrazie z kamery wizyjnej. Dzięki czemu osoba obserwująca może zobaczyć rzeczywisty wygląd człowieka o podwyższonej temperaturze. Tym samym identyfikacja tej osoby jest łatwiejsza.

Funkcja WDR 120 dB

Skuteczna obserwacja kontrastowej sceny

Kolejną zaletą kamery jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona dużą rozpiętość tonalną obserwowanej sceny, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiekty znajdujące się w cieniu, gdy reszta plany jest dobrze oświetlona.

Przykładowo kamerę z WDR 120 dB można zamontować we wnętrzu pomieszczenia i zwrócić w stronę przeszklonego wejścia. Nawet podczas słonecznych dni, twarze osób wchodzących do obiektu nie są zaciemnione, co znacznie ułatwia ich identyfikację.

Interfejs sieciowy

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany interfejs sieciowy fast ethernet (10 / 100 M), przy pomocy którego można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub zmieniać jej parametry pracy (jeżeli posiada uprawnienia administratora systemu). Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia zdalnego połączenia, które można zrealizować przy pomocy:

  • Przeglądarki internetowej - z jej poziomu użytkownik ma dostęp do pełnej WEB Serverfunkcjonalności i może dowolnie zmieniać parametry pracy rejestratora
  • iVMS-4200 - oprogramowanie na komputer służące do budowy centrum zarządzania systemem monitoringu. Z jego poziomu możliwe jest m.in. wyświetlanie obrazu na żywo, odtwarzanie nagrań, konfiguracja urządzeń, obsługa e-map i wyświetlanie alarmów
  • Hik-Connect - Platforma HIKVISION umożliwiająca nawiązanie połączenia z monitoringiem IP przez system pracy w chmurze. Usługa Hik-Connect integruje chmurę P2P do zdalnego podglądu i udostępnia powiadomienia alarmowe typu PUSH (na smartfony)

Power over Ethernet

Alternatywny sposób zasilania

Kamera wspiera również sieciowy standard PoE 802.3af, który umożliwia transmisję danych i energii elektrycznej po tym samym kablu UTP. Dzięki niemu zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

  • Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
  • Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
  • Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Oświetlacz i mechaniczny filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera posiada wbudowany oświetlacz podczerwieni, o skutecznym zasięgu świecenia dochodzącym do 15 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocny, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie, gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i kamera przełączy się w tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania IR. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR.

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

Dodatkową zaletą kamery DS-2TD1217B-3/PA(B) są wbudowane 1 wejście i 1 wyjście alarmowe. Dzięki nim możliwa jest integracja z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej i realizacja zaawansowanych funkcji sterowania:

  • Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się liczba generowanych klatek
  • Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Gniazdo na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada wbudowane gniazdo na kartę pamięci microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265 i podwójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Dużą zaletą kamery jest obsługa zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, który umożliwia nawet dwukrotnie mocniejszą kompresję, przy praktycznie niezmienionej jakości obrazu. W konsekwencji czego możliwa jest archiwizacja nagrań z jeszcze dłuższego okresu i zmniejszają się wymagania dotyczące przepustowości łącza podczas pracy zdalnej.

Kamerę można w dowolnym momencie przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Rozdzielczości obrazu dla poszczególnych strumieni:

  • Strumień główny (termowizyjna): 1280 x 720 / 704 x 576 / 640 x 480 / 352 x 288 / 320 x 240
  • Strumień główny (wideo): 2688 x 1520 / 1920 x 1080 / 1280 x 720
  • Strumień drugi (termowizyjna): 704 x 576 / 352 x 288 / 320 x 240
  • Strumień drugi (wideo): 704 x 576 / 352 x 288 / 176 x 144

Obudowa IP66

Odporna na wpływ czynników zewnętrznych

Kamerę DS-2TD1217B-3/PA(B) umieszczono w szczelnej obudowie IP66. Zapewnia ona niemal całkowitą odporność przed zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń, które mogłyby uszkodzić kamerę. Zapewnia ona również ochronę przed strugami wody bryzgającymi ze wszystkich stron.
