BCS-VD2W1 - 1-abonentowy zestaw wideodomofonu

Kod: 18204

Parametry techniczne:

  • Obsługa monitora: Głośnomówiący
  • Ekran: Pojmnościowy, 7''
  • Przetwornik obrazu: 1/3'' CMOS
  • Podświetlenie nocne: TAK
  • Ilość wejść monitora: 3
  • Funkcja interkomu: TAK
  • Sterowanie automatyką: TAK
  • Pamięć: Gniazdo microSD (max. 4 GB)
  • Kąt widzenia: Poziomo - 80°, pionowo - 64°
  • Regulacja: TAK
  • Wymiary monitora: 200 x 136 x 22 mm
  • Wymiary kamery: 140 x 129 x 32.2 mm
  • Zasilanie monitora: 24V DC (przy pomocy BCS-ADIP)
  • Zasilanie kamery: 24V DC (przy pomocy BCS-ADIP)
Wycofany
Czas realizacji:
-
3 110,67 zł
netto: 2 529,00 zł
  • Obecnie brak na stanie
  • Darmowa dostawa

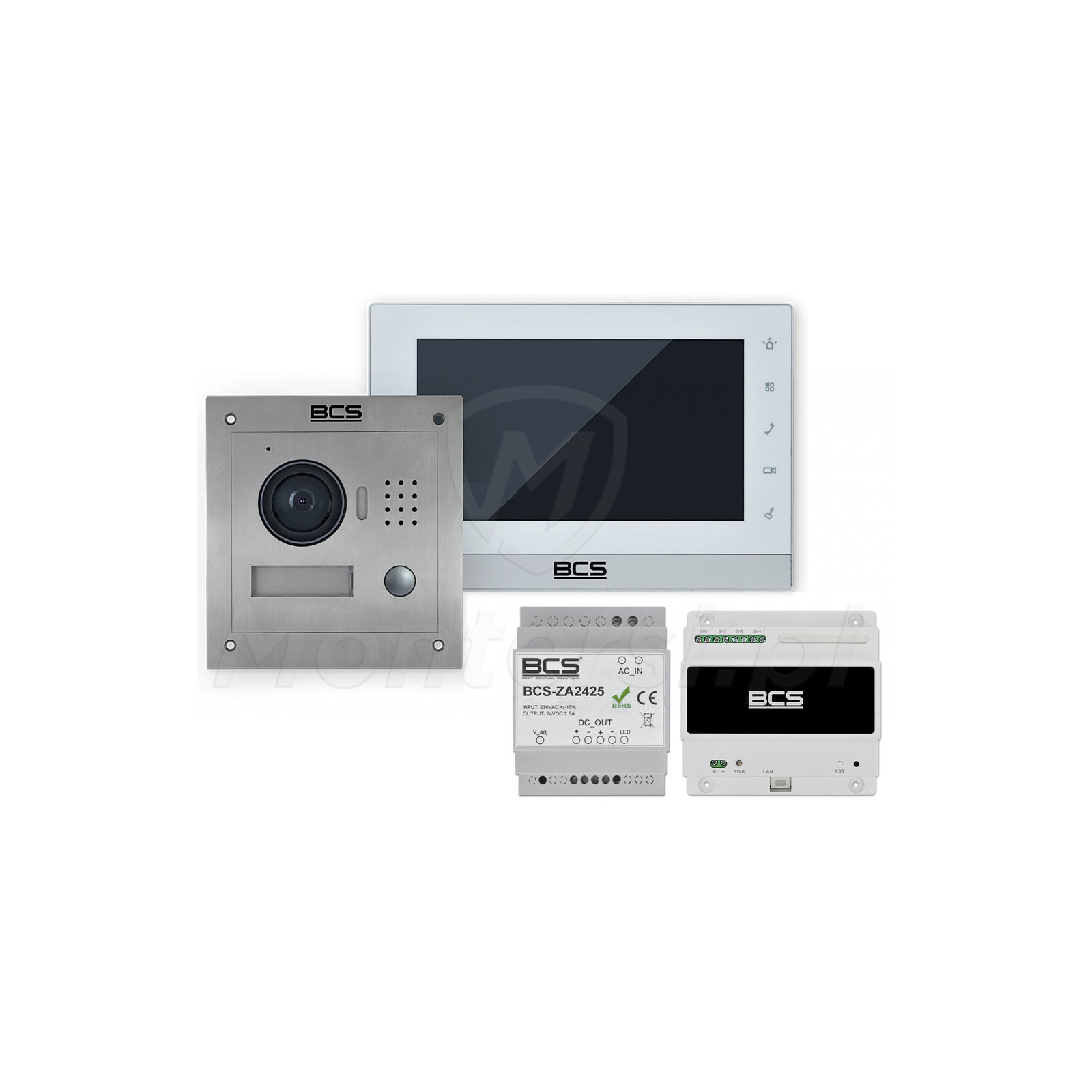

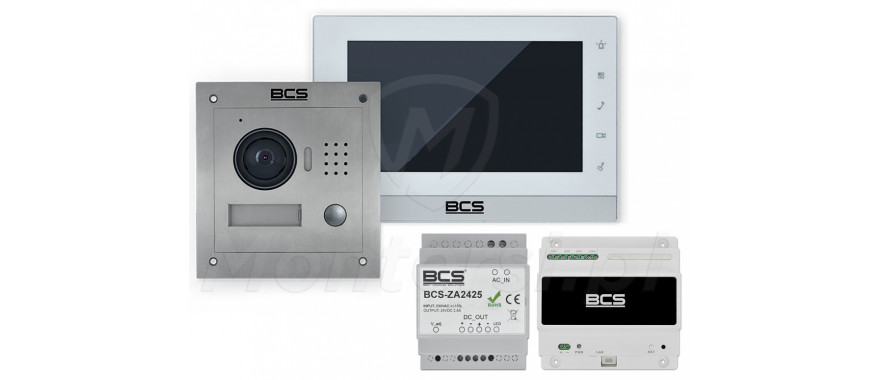

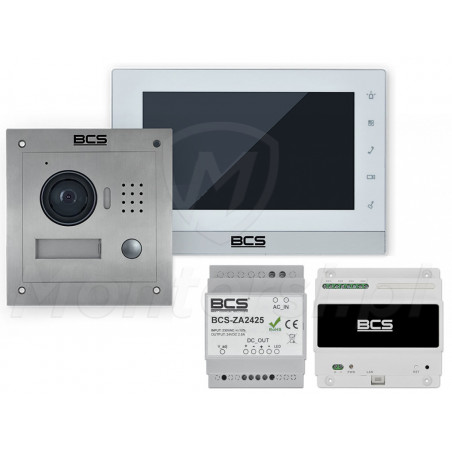

Zestaw wideodomofonu BCS-VD2W1
  • Zestaw wideodomofonu BCS-VD2W1
  • Monitor BCS-MON7200W-2W
  • Panel bramowy BCS-PAN1202S-W
  • Adapter IP BCS-ADIP
  • Zasilacz impulsowy BCS-2425
BCS-VD2W1 - Zestaw 2-żyłowego systemu wideodomofonu BCS, dedykowanego do stosowania w domach jednorodzinnych.
W jego skład wchodzą:
  • BCS-MON7200W-2W - Głośnomówiący monitor z 7" ekranem dotykowym. Cechuje się intuicyjną obsługą, realizuje funkcję interkomy, umożliwia sterowanie automatyką bramową i posiada kieszeń na kartę microSD
  • BCS-PAN1202S-W - 1-abonentowy panel bramowy, wyposażony w kamerę 1/3" CMOS z obiektywem 2.8 mm i podświetleniem nocnym. Front panela wykonano ze stali nierdzewnej, co dodaje mu elegancji
  • BCS-ADIP - Wielofunkcyjny adapter IP, służący do realizacji połączenia pomiędzy monitorem a stacją bramową. Umożliwia również podłączenie całego systemu do sieci LAN i jego rozbudowę o elementy systemu CCTV
  • BCS-ZA2425 - Zasilacz impulsowy 24V DC / 2.5 A, przeznaczony do realizacji zasilania monitora i stacji bramowe
  • BCS-PP12 - Podtynkowa obudowa montażowa do stacji bramowej BCS-PAN1202S-W
Zestaw BCS-VD2W1 cechuje się eleganckim wyglądem, niezawodnością i wysoką funkcjonalnością, przez co sprawdza się świetnie w każdym domu jednorodzinnym. Cechuje się on również wyjątkowo prostym montażem i możliwością podłączenia do sieci LAN - co umożliwia zdalną obsługę systemu z poziomu urządzeń mobilnych i jego rozbudowę o elementy monitoringu IP.

Parametry techniczne:

Parametry techniczne:

  • Obsługa monitora: Głośnomówiący
  • Ekran: Pojmnościowy, 7''
  • Przetwornik obrazu: 1/3'' CMOS
  • Podświetlenie nocne: TAK
  • Ilość wejść monitora: 3
  • Funkcja interkomu: TAK
  • Sterowanie automatyką: TAK
  • Pamięć: Gniazdo microSD (max. 4 GB)
  • Kąt widzenia: Poziomo - 80°, pionowo - 64°
  • Regulacja: TAK
  • Wymiary monitora: 200 x 136 x 22 mm
  • Wymiary kamery: 140 x 129 x 32.2 mm
  • Zasilanie monitora: 24V DC (przy pomocy BCS-ADIP)
  • Zasilanie kamery: 24V DC (przy pomocy BCS-ADIP)
  • Gwarancja producenta: 36 miesięcy

System cyfrowy

Wyjątkowo prosta instalacja

Cechą charakterystyczną 2-żyłowego systemu cyfrowego BCS jest transmisja danych i zasilanie po tej samej magistrali komunikacyjnej. Przez jego prawidłowa instalacja nie sprawia najmniejszego problemu - wystarczy podłączyć stację bramową i monitor do adaptera BCS-ADIP, a następnie go zasilić. W jednym systemie mogą pracować jednocześnie:

  • 3 panele bramowe i 1 monitor
  • 2 panele bramowe i 2 monitory
  • 1 panel bramowy i 3 monitory
Dodatkową zaletą wideodomofonu jest możliwość przełączenia w zaawansowany tryb hybrydy. Daje on dostęp do funkcjonalności, którą cechują się systemy wideodomofonu IP. Tryb hybrydy umożliwia:

  • Podłączenie dodatkowych kamer IP BCS Line i podgląd ich obrazu z poziomu monitora systemu wideodomofonu
  • Podłączenie stacji bramowej do rejestratora BCS Line, który obsługuje kamery IP
  • Zdalną obsługę systemu wideodomofonu z poziomu aplikacji BCS Viewer. Aplikacja jest dostępna nam urządzenia mobilne z systemami operacyjnymi Android lub iOS
Uwaga!
Aby system mógł pracować w trybie hybrydy, konieczne jest podłączenie adaptera BCS-ADIP do sieci LAN.

Web Service

Zdalna konfiguracja wideodomofonu

Dodatkową zaletą systemu jest możliwość zdalnej konfiguracji i zarządzania przy pomocy usługi Web Service. Z jej poziomu możliwa jest pełna zmiana ustawień systemu wideodomofonu - zaczynając od ustawień podstawowych, takich jak np. data i godzina, a kończąc na dodawaniu nowych użytkowników i kamer IP. Z poziomu usługi Web Service możliwy jest również przegląd:

  • Historii połączeń
  • Rejestru alarmów
  • Rejestru otwarć

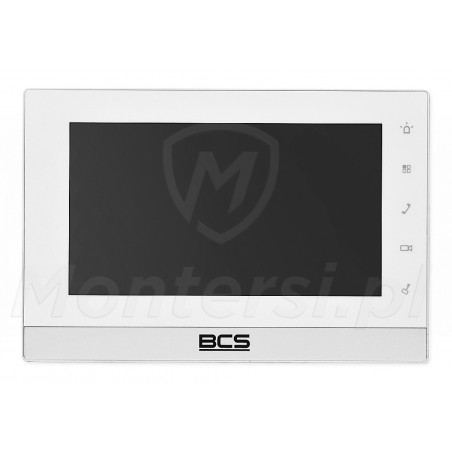

Monitor BCS-MON7200W-2W:

BCS-MON7200W-2W - Głośnomówiący monitor, pracujący w systemie 2-żyłowego wideodomofonu BCS. Do jego cech charakterystycznych można zaliczyć:

  • Budowę w oparciu o dotykowy ekran 7", wyświetlający obraz w rozdzielczości 800 x 480 pikseli
  • Intuicyjny interfejs użytkownika, dzięki któremu codzienna obsługa systemu jest prosta
  • Wbudowane 5 sensorycznych przycisków funkcyjnych, do obsługi podstawowych funkcji
  • Wbudowane wyjście typu NO (12V DC / 50 mA), do sterowania automatyką domową
  • Wbudowane 6 wejść typu NO/NC, do podłączenia czujek alarmowych
  • Wbudowane gniazdo na kartę microSD (max. 4 GB)
  • Obsługa funkcji interkomu

Dotykowy ekran 7"

Łatwa obsługa systemu wideodomofonu

Monitor BCS-MON7200W-2W zbudowano w oparciu o pojemnościowy ekran dotykowy 7". Wyświetla on dobrej jakości obraz (rozdzielczość 800 x 480), który umożliwia bezproblemową identyfikację osób dzwoniących. Dodatkową zaletą monitora jest intuicyjny interfejs użytkownika, który połączony z ekranem dotykowym sprawia, że codzienna obsługa systemu nie sprawia najmniejszych problemów.
Model BCS-MON7200W-2W jest również wyposażony w 5 sensorycznych przycisków, służących do obsługi podstawowych funkcji systemu. Dzięki czemu najczęściej używane funkcje są zawsze pod ręką.

Wejścia / wyjścia monitora

Współpraca z szerokim wachlarzem urządzeń dodatkowych

Monitor posiada jedno standardowe wyjście typu NO (12V DC / 50 mA), umożliwiające sterowanie urządzeniami innych systemów. Przykładowo można je wykorzystać do sterowania systemem automatyki bramowej, oświetleniem, itp. Z poziomu monitora można również sterować wyjściami przekaźnikowymi paneli bramowych, które pracują w tym samym systemie.

MON7200W-2W posiada także 6 wejść typu NO/NC, umożliwiających podłączenie praktycznie dowolnych czujek alarmowych. Dodatkowo realizuje on funkcję alarmu z historią zdarzeń i podziałem na strefy - co za tym idzie, można go również wykorzystać do budowy podstawowego, miniaturowego systemu alarmowego.

Funkcja interkomu

Połączenie audio pomiędzy monitorami

Dodatkową zaletą systemu 2-żyłowego jest obsługa funkcji interkomu, która umożliwia realizację połączeń audio pomiędzy monitorami. Co za tym idzie, sprawdza się on świetnie w dużych obiektach, takich jak np. kilkupiętrowe domy.

Gniazdo na kartę microSD

Możliwość archiwizacji zdjęć i nagrań

Monitor jest również wyposażony w gniazdo na kartę microSD, o maksymalnej pojemności 4 GB. Służy ona do przechowywania:

  • Zdjęć robiony podczas wywołania
  • Filmików, które są nagrywane w przypadku nieobecności lokatora (opcjonalnie)
  • Zdjęć i filmików wykonany przez użytkownika

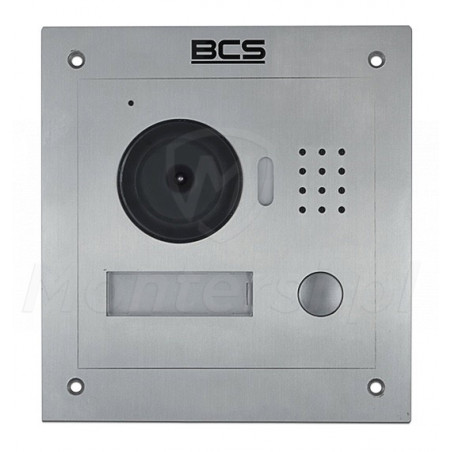

BCS-PAN1202S-2W:

BCS-PAN1202S-2W - 1-abonentowy panel bramowy, dedykowany do pracy w 2-żyłowym systemie wideodomofonu BCS. Do jego elementów wyróżniających można zaliczyć:

  • Kamerę 1/3" CMOS, generującą obraz w rozdzielczości 800 x 480
  • Obiekwtyw 2.8 mm, z możliwością  regulacji położenia w zakresie +/- 15°
  • Oświetlacz LED (biały), zapewniający skuteczną pracę w warunkach nocnych
  • Możliwość współpracy z elektrozaczepami standardowymi i rewersyjnymi
  • Możliwość obsługi napędu bramowego (wymaga zastosowania BCS-MODKD2)
  • Szczelna obudowa IP54, z panelem frontowym wykonanym ze stali nierdzewnej

Kamera 1/3" CMOS i oświetlacz LED

Dobra jakość obrazu w każdych warunkach oświetlenia

Panel BCS-PAN1202S-2W zbudowano w oparciu o dobrej jakości kamerę z przetwornikiem 1/3" CMOS. Jest ona w stanie wygenerować szczegółowy obraz w rozdzielczości 800 x 480, co umożliwia bezproblemowe rozpoznawanie osób stojących przed panelem.

Stacja bramowa jest również wyposażona w podświetlenie nocne, zrealizowane w oparciu o standardowe diody LED (białe). Dzięki nim kamera może prowadzić skuteczną obserwację w nocy, nawet w warunkach całkowitej ciemności. Oświetlenie LED uruchamia się automatycznie po wywołaniu (w warunkach słabego oświetlenia).

Obiektyw 2.8 mm z regulacją położenia

Możliwość montażu na słupkach o różnej wysokości

Dodatkową zaletą kamery jest stałoogniskowy obiektyw 2.8 mm, zapewniający stosunkowo szeroki kąt widzenia - 80° w poziomie i 64° w pionie. Poza tym istnieje możliwość mechanicznej regulacji kąta widzenia obiektywu, w zakresie +/- 15°. Dzięki czemu można go montować na słupkach o różnej wysokości, a następnie dostosować obszar który ma obserwować kamera.

Wyjścia typu NO / NC

Współpraca z dowolnym elektrozaczepem

Panel posiada standardowe wyjścia typu NO i NC. Dzięki czemu można do niego podłączyć elektrozaczepy standardowe (NO), elektrozaczepy rewersyjne (NC) i zwory elektromagnetyczne.

Interfejs RS-485

Współpraca z modułem BCS-MODKD2

BCS-PAN1202S-2W posiada wbudowany interfejs RS-485, służący do podłączenia modułu przekaźnikowego BCS-MODKD2. Po jego zastosowaniu, możliwe jest sterowanie urządzeniami innych systemów, takich jak napęd bramowy, oświetlenie, automatyka budynku, itp. Dodatkowym przekaźnikiem można sterować z poziomu monitora lub aplikacji BCS Viewer.
Uwaga!
Do zasilania elektrozaczepu i modułu BCS-MODKD2 potrzebny jest dodatkowy zasilacz 12V DC (np. BCS-ZA1220)

Obudowa IP54

Bezawaryjna praca w warunkach zewnętrznych

Stację bramową umieszczono we wnętrzu szczelnej obudowy, z panelem frontowym ze stali nierdzewnej. Cechuje się ona wysoką klasą szczelności IP54, zapewniając tym samym odporność na wpływ czynników pogodowych. Obudowa zapewnia ochronę przed:

  • Wnikaniem pyłu, który mógłby uszkodzić urządzenie
  • Silnymi opadami deszczu, śniegu i gradu
  • Skrajnie niskimi i wysokimi temperaturami od -40 do +60 °C
Panel jest przystosowany zarówno do montażu natynkowego i podtynkowego. Wymaga użycia odpowiedniej obudowy, której nie ma w zestawie - BCS-PN12 do montażu natynkowego lub BCS-PP12 do montaży podtynkowego.

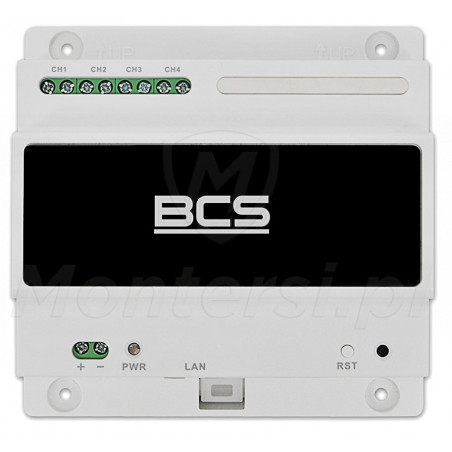

BCS-ADIP:

BCS-ADIP - Wielofunkcyjny adapter IP, stanowiący centralny punkt 2-żyłowego systemu wideodomofonu BCS. W systemie pełni on rolę:

  • Dystrybutora magistrali do realizacji połączenia między stacjami bramowymi, a monitorami. Do adaptera można podłączyć maksymalnie 4 monitory i stacje bramowe
  • Punktu zasilania pracujących w systemie monitorów i stacji bramowych - zasilanie po magistrali, która jest używana do realizacji połączenia między urządzeniami
  • Adaptera umożliwiającego podłączenie systemu wideodomofonu do sieci LAN i rozbudowę o urządzenia systemu monitoringu IP

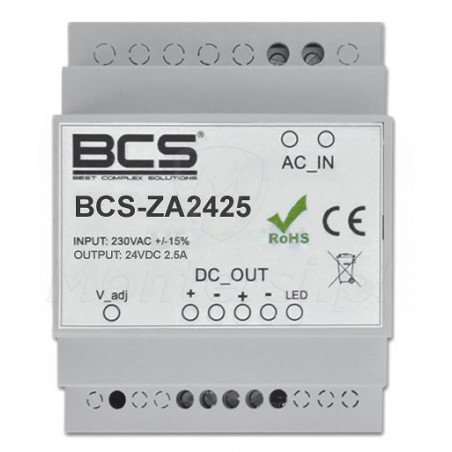

BCS-ZA2425:

BCS-ZA2425 - Zasilacz impulsowy 24V DC / 2.5 A, dedykowany do współpracy z adapterem 2-żyłowego systemu wideodomofonu BCS-ADIP. Do jego cech charakterystycznych można zaliczyć:

  • Wysoką sprawność na poziomie 90%, która gwarantuje stabilne parametry pracy ciągłej
  • Zastosowanie zabezpieczenia przeciwzwarciowego, przeciążeniowego, przepięciowego i termicznego
  • 2 standardowe wyjścia 24V DC do zasilania dowolnych urządzeń elektrycznych , o łącznym poborze prądu 2.5 A
  • Możliwość montażu na szynie DIN
