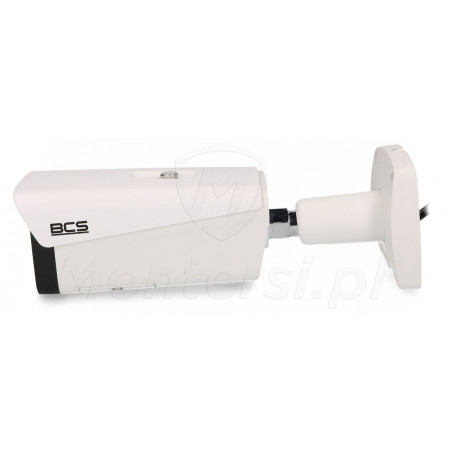

BCS-TIP8201AIR-IV - Tubowa kamera IP 2Mpx, MOTOZOOM, WDR 120dB, H.265

Przetwornik 1/2.8" STARVIS CMOS

Szczegółowy obraz w rozdzielczości 1080p

Do budowy kamery wykorzystano dobrej jakości przetwornik obrazu 1/2.8" progressive scan STARVIS CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo, w maksymalnej rozdzielczości 2 Mpx (1920 x 1080). Kamery generujące obraz w rozdzielczości 2 Mpx cieszą się zdecydowanie największą popularnością w systemach IP. Po pierwsze zapewniają szczegółowość nagrań, która w zupełności wystarcza w standardowych rozwiązaniach CCTV. Po drugie materiał wideo w rozdzielczości 1080p nie wymaga dużej przepustowości łącza i nie zajmuje dużo przestrzeni dyskowej.

Do dodatkowych zalet przetwornika obrazu zrealizowanego w technologii CMOS można zaliczyć:

• Łatwe dostosowanie ostrości do obserwowanego kadru
• Szybkie działanie, dzięki możliwości odczytu pikseli w dowolnej kolejności
• Niski pobór mocy

Obiektyw MOTOZOOM 2.7 - 13.5 mm

Łatwa regulacja zoomu i kąta widzenia

Kamera jest również wyposażona w zmiennoogniskowy obiektyw typu MOTOZOOM, o szerokości 2.7 - 13.5 mm (F1.4). Dzięki niemu może ona skutecznie obserwować stosunkowo szeroki kadr i wykonać nieduże zbliżenie optyczne (max. 5x). Przez co kamera jest uniwersalna i można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, jednak stosunkowo bliskiego kadru. Kąt widzenia kamery wynosi:

• 101° ~ 31° w poziomie
• 54° ~ 17° w pionie

Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza to konieczność wspinania się do kamery aby konfigurować parametry obiektywu. Co za tym idzie, proces montażu kamery jest łatwiejszy i może być szybszy.

Interfejs sieciowy

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany WEB Server i interfejs sieciowy fast ethernet, dzięki którym można nawiązać z nią zdalne połączenie. Podczas pracy zdalnej użytkownik może np. podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli posiada uprawnienia administratora i łączy się w odpowiedni sposób, może również zmieniać parametry pracy kamery. Zdalne połączenie może zostać zrealizowane przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie konfigurować parametry pracy
• Dedykowanego oprogramowania na komputer BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu. Z jego poziomu możliwa jest np. obsługa do 1000 połączeń, podgląda na żywo 256 kanałów (max. 64 okna na karcie), synchroniczne odtwarzanie nagrań lub tworzenie schematów alarmowych
• Aplikacji na urządzenia mobilne z systemami operacyjnymi Android lub iOS. Z poziomu aplikacji mobilnych użytkownik ma dostęp do podstawowej funkcjonalności

Kamera BCS-TIP8201AIR-IV wspiera również sieciowy standard ONVFI. Dzięki niemu może skutecznie współpracować z rejestratorami innych producentów, które również wspierają standard ONVIF.

Funkcja P2P

Łatwy zdalny podgląd z poziomu urządzeń mobilnych

Kamera obsługuje również funkcję P2P, która wyklucza konieczność stosowania zewnętrznego adresu IP. Wystarczy, że użytkownik zeskanuje kod QR aby uzyskać zdalny podgląd z poziomu telefonu lub tabletu. Jest to wyjątkowo wygodny sposób na zestawianie zdalnego połączenia, który nie wymaga praktycznie żadnej konfiguracji.

PoE 802.3af

Alternatywny sposób zasilania

Dodatkową zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Uwaga!

Kamera wspiera technologię ePoE (extended PoE), która zwiększa skuteczny zasięg transmisji danych i zasilania. Aby możliwe było wykorzystanie technologii ePoE, switch do którego podłączona jest kamera musi również ją wspierać.

Funkcja WDR 120 dB

Skuteczna obserwacja kontrastowej sceny

Kolejną zaletą modelu TIP8201AIR-IV jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona dużą rozpiętość tonalną, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki niej możliwa jest skuteczna obserwacja obiektów umieszczonych na jasnym tle lub obiektów znajdujących się w cieni, gdy reszta plany jest dobrze oświetlona. Funkcja WDR jest niezastąpiona podczas słonecznych dni, kiedy jest bardzo jasno.

Inteligentna analiza obrazu

Zaawansowane scenariusze nagrywania

Kamera obsługuje również wiele funkcji inteligentnej analizy obrazu. Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które poprawiają możliwości nadzoru systemu CCTV. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:

• Przekroczenie wirtualnej, definiowanej przez użytkownika linii
• Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy
• Pozostawienie lub zniknięcie obiektu ze zdefiniowanej strefy
• Zmiana obserwowanej sceny
• Detekcja twarzy
• Detekcja audio

Funkcje inteligentnej analizy umożliwiają lepsze dopasowanie systemu CCTV do specyfiki obiektu i indywidualnych wymagań klienta. Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Podstawowe funkcje kamery:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
• NR (3DNR) - Redukcja szumów poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
• AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
• ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
• Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane (4 strefy)

Oświetlacz i filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera jest wyposażona w oświetlacz podczerwieni SMART IR, o skutecznym zasięgu do 50 m. Dzięki niemu może ona prowadzić skuteczną obserwację w nocy, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy kamera przełącza się w tryb nocny. Dodatkowo automatycznie dostosowuje parametry świecenia do odległości w jakiej znajdują się obiekty przed kamerą. Dzięki czemu nie są one ani prześwietlone ani niedoświetlone.

Kamera posiada również wbudowany mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle podczerwieni. Pogarsza się jednak ogólna jakość generowanego obrazu.

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

Dużą zaletą modelu TIP8201AIR-IV są wbudowane 2 wejścia i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba generowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Gniazdo na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada również gniazdo na kartę microSD, o maksymalnej pojemności 128 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Uwaga!

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265

Archiwizacja nagrań z dłuższego okresu i skuteczny zdalny podgląd

Kamera korzysta z zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, umożliwiając prawie dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmienionej jakości materiału wideo. Dzięki czemu nagrania wymagają jeszcze mniejszej przestrzeni dyskowej i zmniejszają się wymagania dotyczące przepustowości podczas zdalnego podglądu.

Uwaga!

Kamerę można przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.

Kamera obsługuje również 3 niezależnie strumienie wideo, które mogą być swobodnie konfigurowane przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Prędkość transmisji dla poszczególnych strumieni:

• Główny - 1 ~ 50 kl/s @ 1080p / SXGA / 1.3 Mpx / 720p
• Drugi - 1 ~ 50 kl/s @ D1 / CIF
• Trzeci - 1 ~ 50 kl/s @ 1080p / 720p / D1 / CIF

Obudowa IP66

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP66, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej możliwa jest bezawaryjna praca na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa zapewnia ochronę przed:

• Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Skrajnie niskimi i wysokimi temperaturami (-30...+60 °C)
