ATS STANDARD ATOMO - Zestaw do bramy skrzydłowej 3m/400 kg

Kod: 31317

Parametry techniczne:

Intensywność pracy: 20 cykli / h
Maksymalny ciężar skrzydła: 400 kg
Siła uciągu: 400 - 3000 N
Czas otwarcia: 15 s
Obudowa: IP54
Temperatura pracy: -20...+55 °C
Zasilanie centrali: 230 V
Zasilanie siłownika: 230 V
Pobierana moc: 250 W
Wymiary: 1320 x 160 x 100 mm
Waga: 8.5 kg

Warianty:

Na zamówienie

Czas realizacji:

Zapytaj

2 952,00 zł

netto: 2 400,00 zł

Obecnie brak na stanie
Darmowa dostawa

Opis produktu
Załączniki

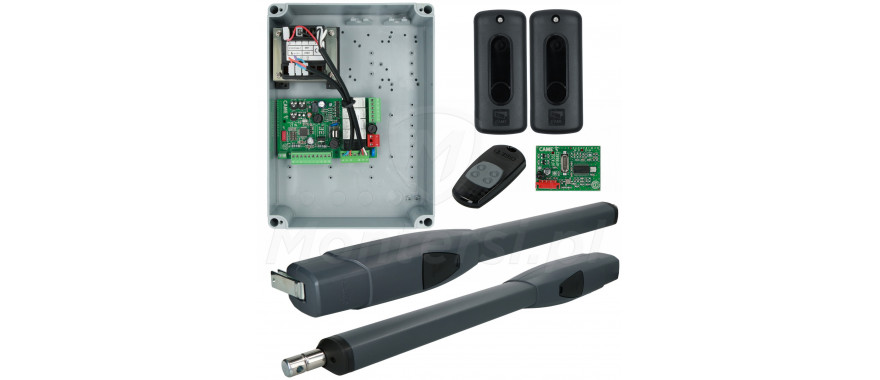

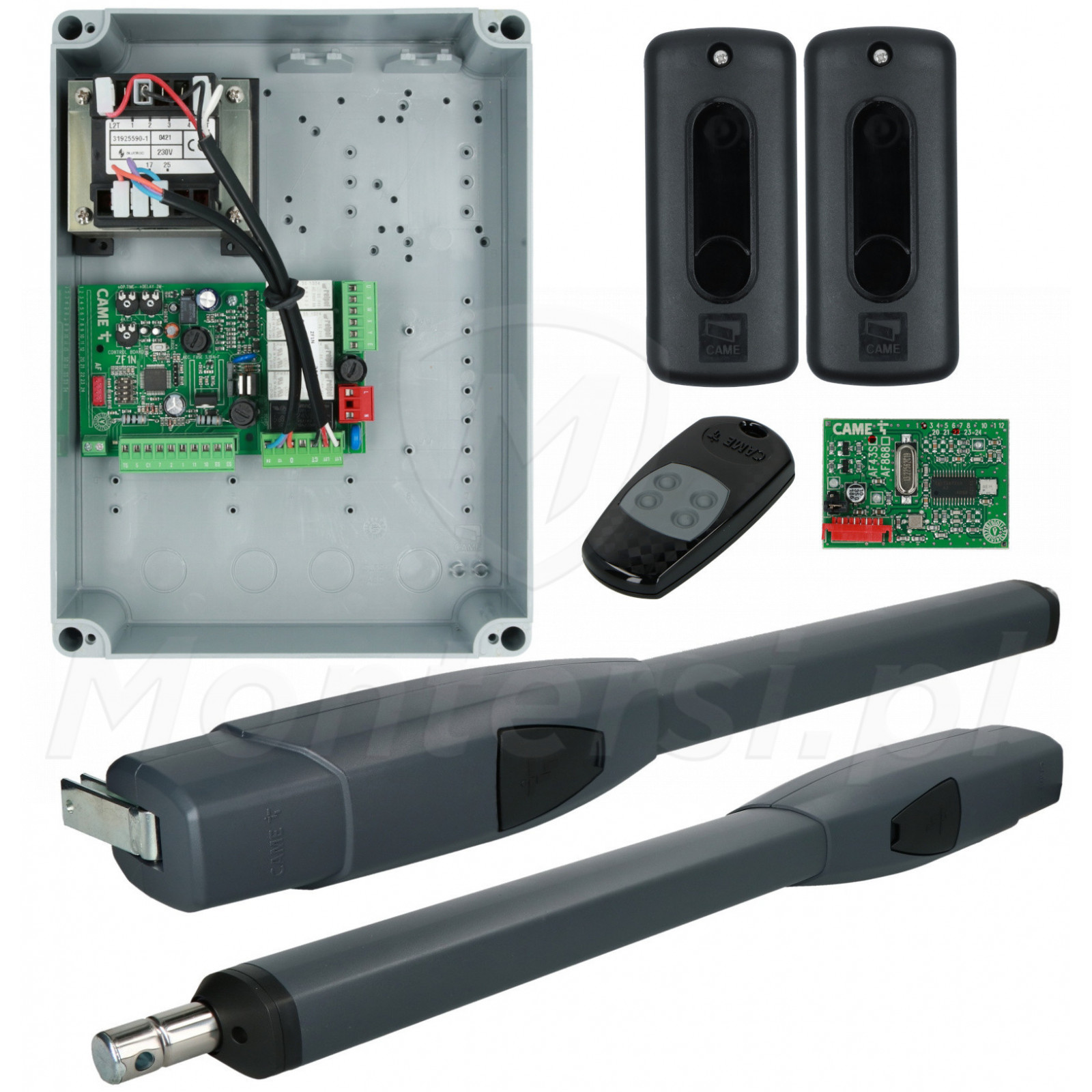

ATS STANDARD ATOMO - Zestaw siłownika do bram skrzydłowych wyposażony w wyłączniki krańcowe, o maksymalnej długości skrzydła 3 m i wadze 400 kg. Cechuje się dużą siłą ciągu silnika wynoszącą 400 - 3000 N. Zestaw zaprojektowany został z myślą o domach jednorodzinnych. W skład zestawu wchodzą:

2 siłowniki ATS30AGS
Centrala sterująca ZF1N
Pilot radiowy AT04EV
Karta częstotliwości AF43S

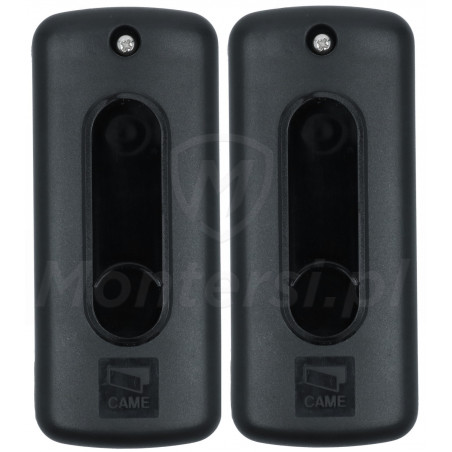

Fotokomórki DIR10

Parametry techniczne:

Parametry techniczne:

Intensywność pracy: 20 cykli / h
Maksymalny ciężar skrzydła: 400 kg
Siła uciągu: 400 - 3000 N
Czas otwarcia: 15 s
Obudowa: IP54
Temperatura pracy: -20...+55 °C
Zasilanie centrali: 230 V
Zasilanie siłownika: 230 V
Pobierana moc: 250 W
Wymiary: 1320 x 160 x 100 mm
Waga: 8.5 kg

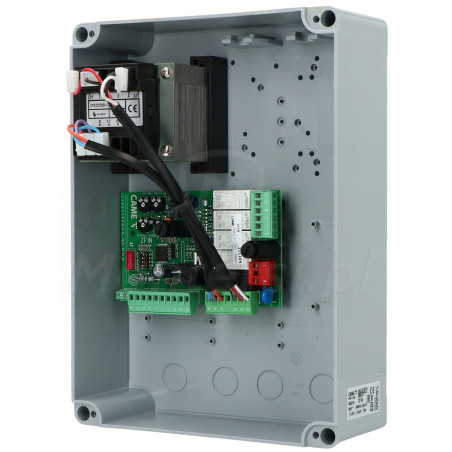

Centrala sterująca ZF1N

Funkcjonalność dostosowana do twojej wygody

W skład zestawu wchodzi centrala sterująca ZF1N z wbudowanym 2-kanałowym dekoderem radiowym. Zapewnia ona funkcjonalność odpowiednią dla systemów sterowania bramą w domach prywatnych. Możemy do niej podłączyć zestaw fotokomórek, lampę sygnalizacyjną i elektrozamek 12 V.

Automatyczne zamykanie po wydaniu polecania otwierania

Sterowanie w trybie TOTMAN

Po naruszeniu linii fotokomórek siłowniki przerywają pracę lub otwierają bramę (jeżeli brama wykonuje manewr zamykania)

Możliwość regulacji czasu automatycznego zamykania, czasu opóźnienia zamknięcia przez 2 siłownik i czasu pracy

Dodatkową zaletą centrali jest umieszczenie jej w obudowie wykonanej z tworzywa sztucznego ABS (IP54). Jest ona odporna na wpływ czynników pogodowych, dzięki czemu możemy zamontować ją na zewnątrz.

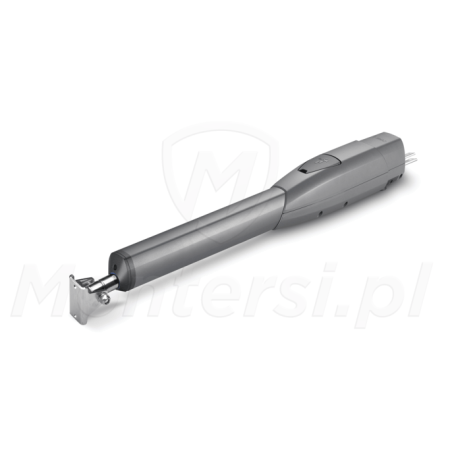

Precyzyjna konstrukcja

Płynna i cicha praca siłownika

Dużą zaletą siłownika AXI20DGS jest nowa konstrukcja z przekładnią stożkową i śrubą ślimakową. Elementy te zwiększają moc siłownika, co przekłada się na płynny i liniowy ruch bramy. Płynny ruch to również cicha praca, która jest dodatkowo zapewniona przez spowolnienie w końcowej fazie manewru zamykania i otwierania.

Pilot AT04EV

Wygodne sterowanie

Do zestawu dołączony został również 4 kanałowy pilot AT04EV. Dzięki zasięgu pracy do 150 m możemy z wyprzedzeniem otworzyć bramę. Małe wymiary i niska masa pozwalają na dopięcie pilota do klucza samochodowego lub schowanie go w schowku tak by zawsze był pod ręką. Dużą zaletą pilota jest praca na 4 kanałach, dzięki czemu możemy nim sterować kilka urządzeń.

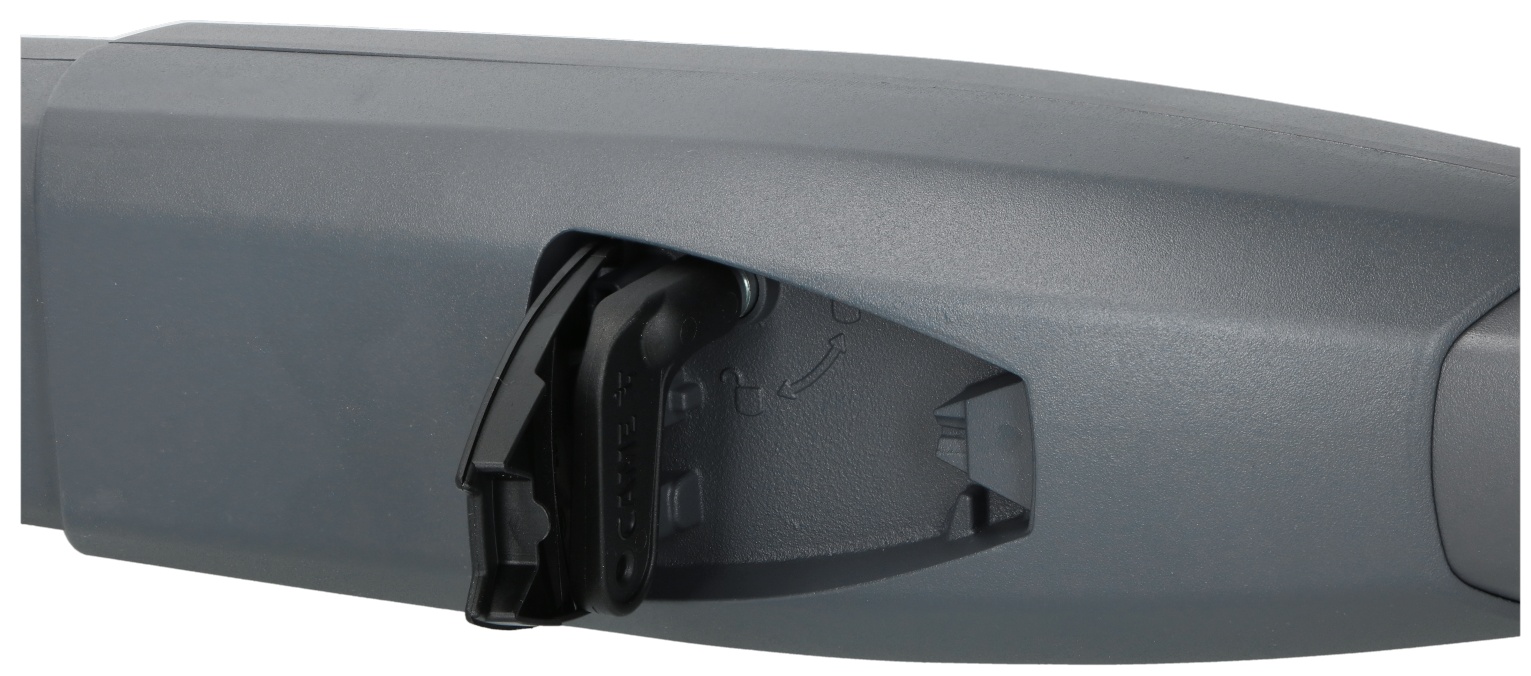

Samohamowny

Blokada bramy po zakończeniu pracy

Po zakończeniu manewru otwarcia lub zamknięcia, siłownik automatycznie blokuje bramę. Dzięki czemu, nie musimy jej dodatkowo zabezpieczać przy pomocy np. zamka lub zewnętrznego rygla. Zablokowanej bramy nie da się ręcznie otworzyć. Aby było to możliwe konieczne jest jej wysprzęglenie.

Aluminiowa obudowa

Praca w każdych warunkach pogodowych

Cechą charakterystyczną siłowników serii ATS jest obudowa, wykonana z aluminium odlewanego pod ciśnieniem. Zapewnia ona wysoką klasę szczelności IP54 i skutecznie przedłuża żywotność zestawu. Siłowniki możemy zamontować na zewnątrz, bez obawy, że złe warunki pogodowe spowodują ich uszkodzenie.
