WINGO3524HSBDKCE - Zestaw do bramy skrzydłowej 3m/200kg, HI-SPEED

Kod: 24748
Zestaw automatyki WINGO3524HSBDKCE
  • Zestaw automatyki WINGO3524HSBDKCE
  • Wysprzęglanie siłownika WINGO3524HS
  • Centrala sterująca MC824HR10
  • Pilot ON3EBD i radioodbiornik OXIBD

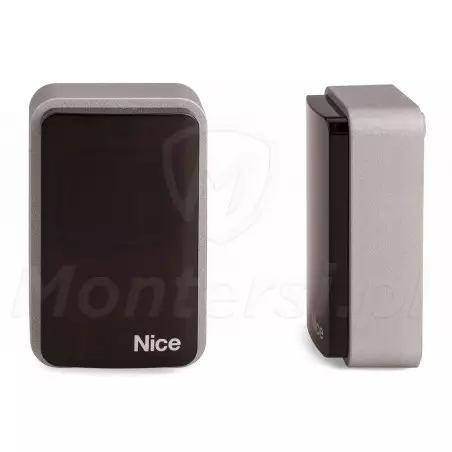

  • Fotokomórki EPMB
  • IMG
  • Promocja
  • Darmowa dostawa
  • Intensywność pracy 30 cykli / h
  • Na słupki Murowane
  • Maksymalny ciężar skrzydła 200 kg
  • Siła uciągu 1500 N
  • Obudowa IP44
  • Temperatura pracy -20...+50 °C
  • Zasilanie centrali 230 V
  • Zasilanie siłownika 24 V
  • Pobierana moc 120 W
  • Pobierany prąd 3 A
  • Wymiary 920 x 98 x 95 mm
  • Waga 6 kg
  • Gwarancja producenta 36 miesięcy
Mało
Czas realizacji:
24h
Cena regularna: 3 813,00 zł
rabat 10%
3 431,70 zł
2 790,00 zł

WINGO3524HSBDKCE - Zestaw automatyki do bram skrzydłowych, o maksymalnej długości skrzydła 3 m i wadze 200 kg. Cechuje się on niezawodnością, stabilnymi parametrami pracy, prostą obsługą i bezpieczeństwem użytkowania. Przez co zestaw WINGO3524HS jest doskonałym wyborem do realizacji domowych systemów automatyki.

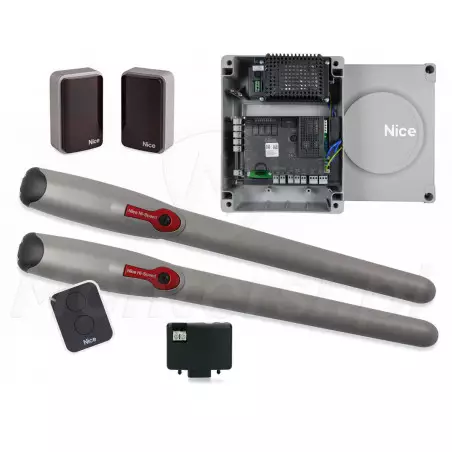

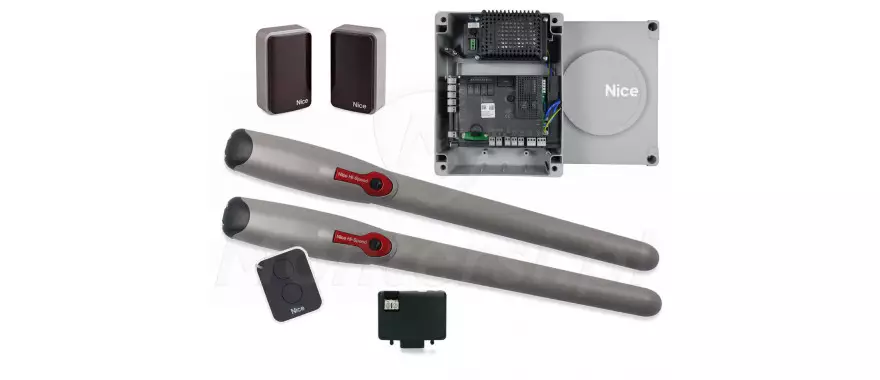

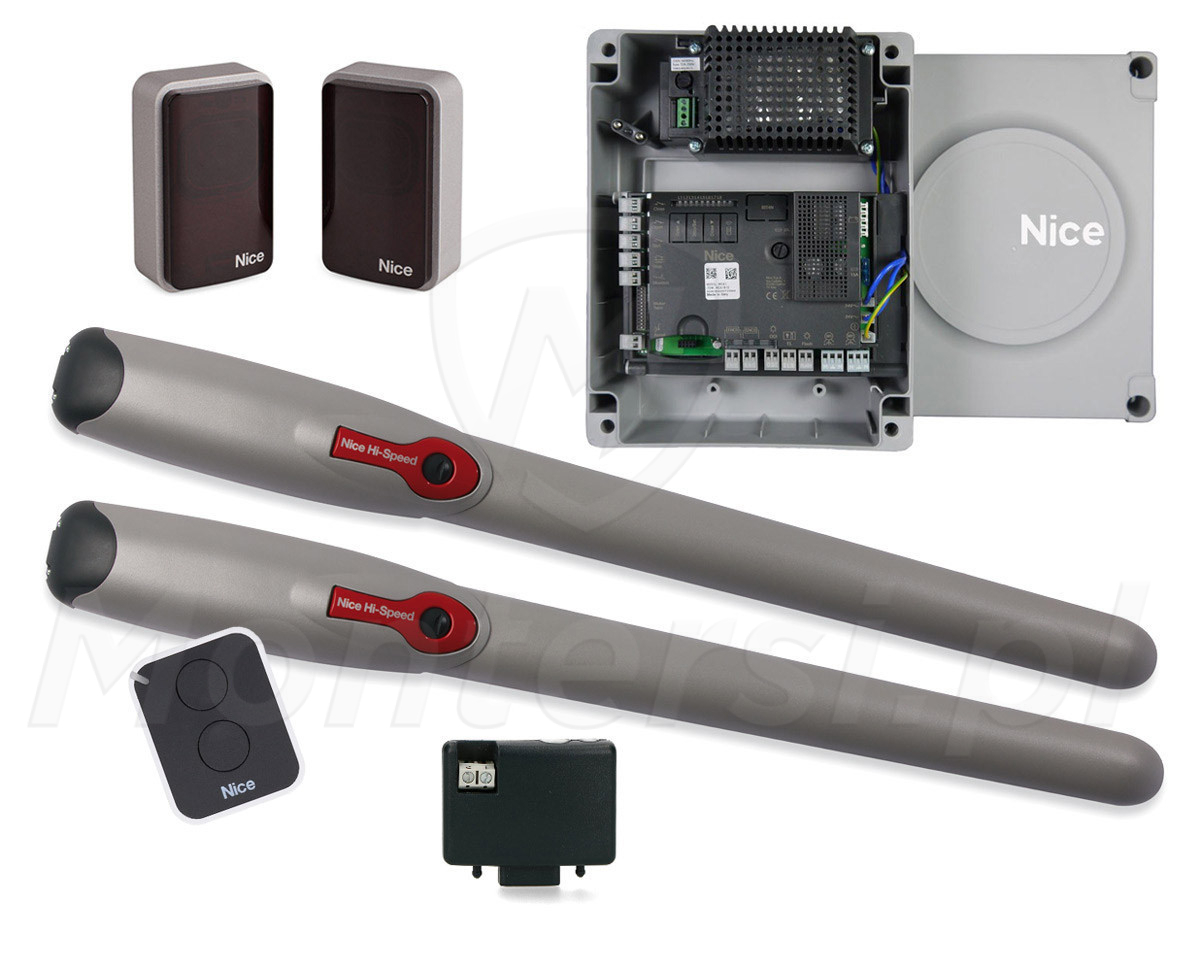

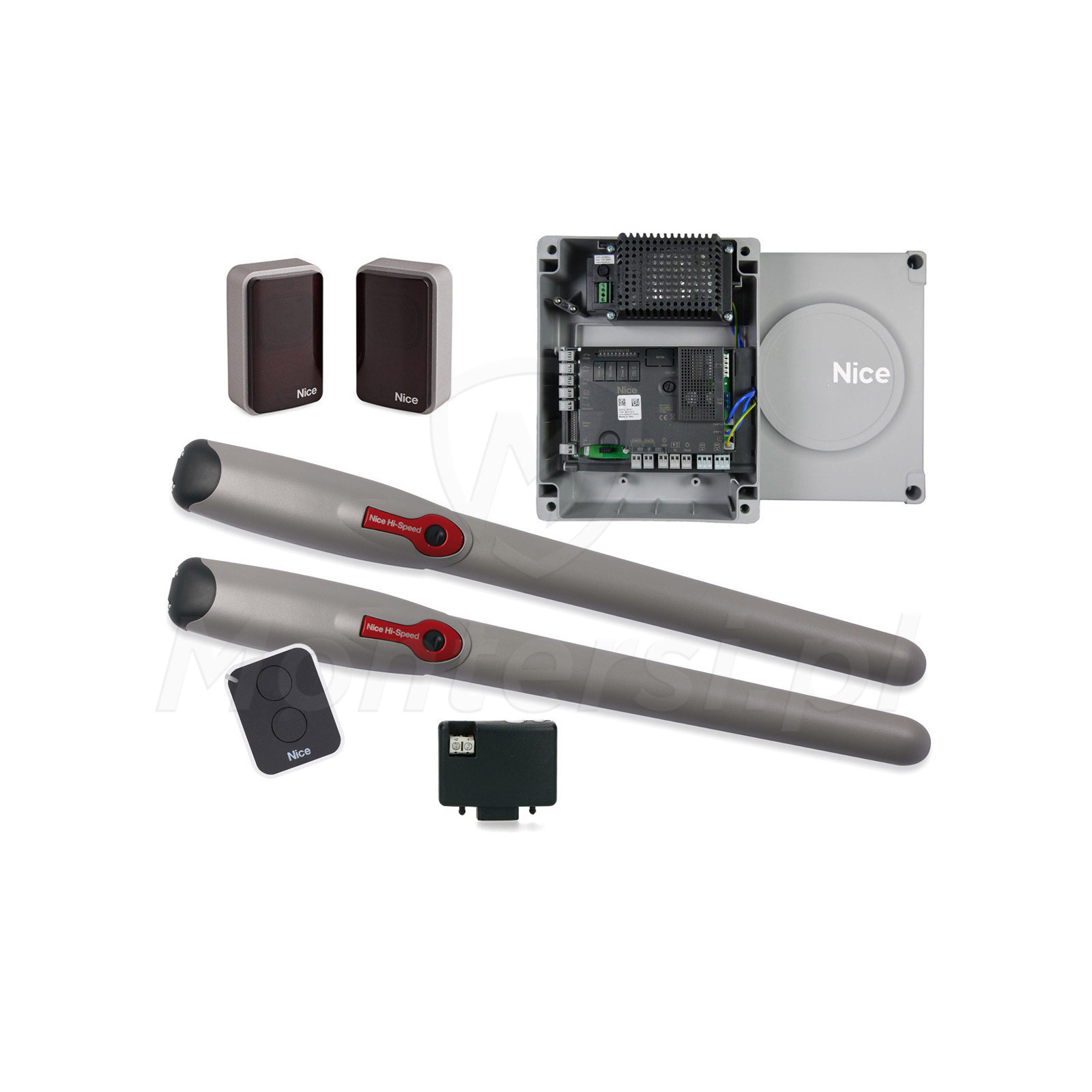

W skład zestawu wchodzą:

  • 2 siłowniki HI-SPEED WINGO3524HS
  • Centrala sterująca MC824HR10
  • Radioodbiornik OXIBD
  • Pilot ON3EBD

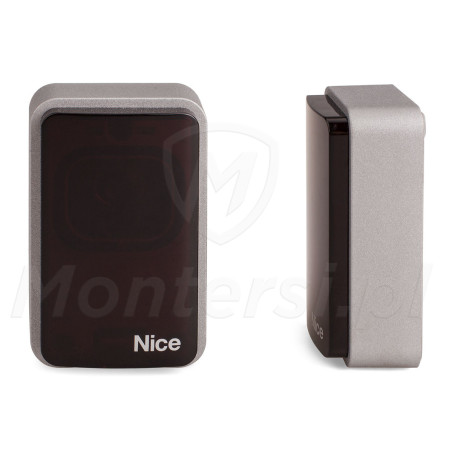

  • Fotokomórki EPMB

Parametry techniczne:

  • Intensywność pracy 30 cykli / h
  • Na słupki Murowane
  • Maksymalny ciężar skrzydła 200 kg
  • Siła uciągu 1500 N
  • Obudowa IP44
  • Temperatura pracy -20...+50 °C
  • Zasilanie centrali 230 V
  • Zasilanie siłownika 24 V
  • Pobierana moc 120 W
  • Pobierany prąd 3 A
  • Wymiary 920 x 98 x 95 mm
  • Waga 6 kg
  • Gwarancja producenta 36 miesięcy

Siłownik WINGO3524HS:

WINGO3524HS - Elektromechaniczny siłownik 24 V, dedykowany do bram skrzydłowych o długości 3 m i wadze do 200 kg. Zaliczany do rodziny HI-SPEED, cechuje się intensywną i szybką pracą. Do elementów wyróżniających siłownika WINGO3524HS można zaliczyć:

  • Cicha praca, zapewniona przez małą ilość ruchomych części i opatentowane rozmieszczenie elementów wewnętrznych
  • Wydłużony korpus umożliwiający sterowanie bramami osadzonymi na słupkach o dużym przekroju
  • Wbudowany enkoder magnetyczny, gwarantujący niezawodną pracę
  • Zasilanie napięciem 24 V (możliwość pracy intensywnej)
  • Połączenie kablowe w górnej części obudowy
  • Wygodne wysprzęglanie przy pomocy kluczyka
  • Szczelna obudowa zewnętrzna IP44

Siłownik HI-SPEED 24 V

Szybka i niezawodna praca dla komfortu użytkownika

Model WINGO3524HS jest zaliczany do rodziny HI-SPEED, która cechuje się szybką pracą. Siłownik do otwarcia bramy (ruch 90o) potrzebuje tylko około 10 sekund. W konsekwencji czego, codzienna obsługa bramy jest jeszcze bardziej komfortowa.

Dodatkową zaletą siłownika jest zasilanie silnika napięciem 24 V. Dzięki czemu nie nagrzewa się on do bardzo wysokich temperatur i siłownik może pracować intensywnie, bez ryzyka uszkodzenia. W normalnych warunkach pracy, siłownik może wykonać do 30 cykli otwarcia i zamknięcia na godzinę.

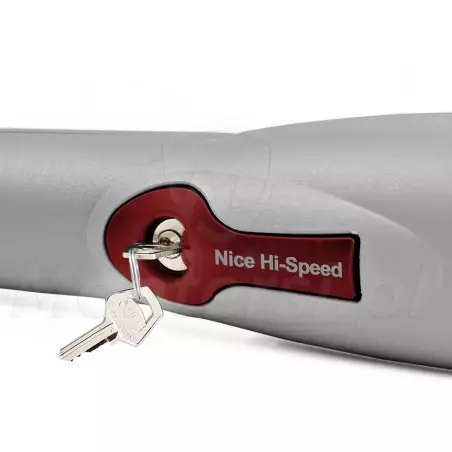

Siłownik samohamowny

Blokada bramy po otwarciu i zamknięciu

Po zakończeniu ruchu bramy, siłownik automatycznie ją blokuje, co uniemożliwia jej przemieszczenie się. Dzięki tej właściwości, użytkownik nie musi dodatkowo blokować bramy przy pomocy zamka lub rygla, co podnosi komfort i bezpieczeństwo użytkowania. Siłownik posiada również wygodne wysprzęglanie przy pomocy kluczyka, umieszczone w górnej części obudowy. Dzięki czemu odblokowanie bramy, w przypadku np. braku zasilania jest wyjątkowo proste.

Enkoder magnetyczny

Niezawodna praca siłownika

Dużą zaletą modelu WINGO3524HS jest wbudowany enkoder magnetyczny. Dzięki niemu siłownik "zna" położenie kątowe bramy, co podnosi jego niezawodność i gwarantuje niezmienność zaprogramowanych parametrów pracy. Enkoder umożliwia również precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.

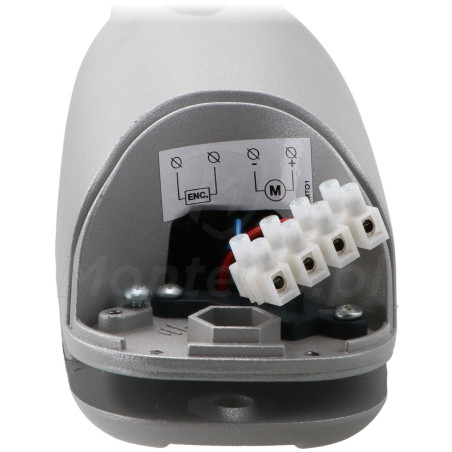

Połączenia kablowe

Łatwa instalacja siłownika

Kolejną zaletą siłownika jest umiejscowienie połączeń kablowych w jego górnej części. Dzięki czemu, po montażu siłownika do słupka, instalacja całego systemu jest jeszcze szybsza i bardziej wygodna.

Obudowa IP44

Bezawaryjna praca w warunkach zewnętrznych

Siłownik umieszczono w obudowie zewnętrznej, w klasie szczelności IP44. Dzięki niej siłownik może pracować bezawaryjnie na zewnątrz, w praktycznie dowolnych warunkach pogodowych. Siłownik radzi sobie świetnie w dowolnej porze roku, w klimacie umiarkowanym.

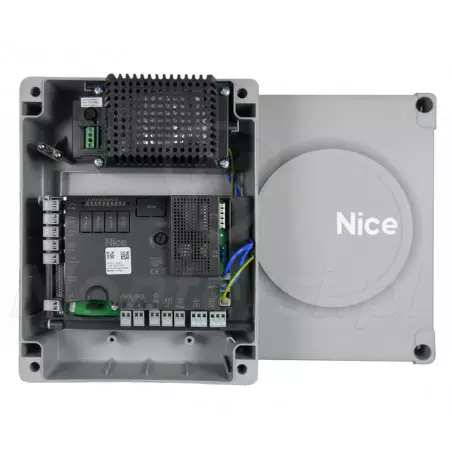

Centrala MC824HR10:

MC824HR10 - Centrala sterująca BLUEBUS, dedykowana do obsługi 2 siłowników 24 V z enkoderem. Do dodatkowych zalet centrali można zaliczyć:

  • Działanie ręczne, pół-automatyczne i automatyczne
  • Obsługa funkcji łagodnego startu i zamykania
  • Obsługa funkcji FOTOTEST, działanie FOTO podczas otwierania i zamknięcie po przecięciu linii FOTO
  • Możliwość regulacji czasu pracy, czasu pauzy oraz opóźnianie otwierania / zamykania
  • Możliwość elektronicznej regulacji siły i regulacji prędkości
  • Automatyczne zapamiętanie położenia krańcowego bramy w czasie programowania
  • Programowanie przy pomocy 3 przycisków i współpraca z akumulatorem PS324
  • Obsługa funkcji furtki (częściowe otwarcie bramy lub jednego skrzydła)
  • Możliwość zmiany parametrów pracy z poziomu programatora O-VIEW

Technologia BLUEBUS

Łatwe podłączenie urządzeń dodatkowych

Centrala MC824HR10 działa w technologii BLUEBUS, która wykorzystuje 2-żyłową magistralę komunikacyjną. Magistrala ta jest używana zarówno do transmisji danych i zasilana urządzeń peryferyjnych, takich jak np. lampy sygnalizacyjne lub fotokomórki. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Amperometryka i płynny manewr

Skuteczne wykrywanie przeszkody oraz cicha praca bramy

System amperometryki umożliwia wykrycie przeszkody na którą natrafia brama podczas wykonywania manewru. Dzięki czemu minimalizowane jest ryzyko uszkodzenia zarówno bramy, jak i obiektu znajdującego się na drodze jej ruchu.

Centrala obsługuje również funkcję płynnego startu i zwolnienia przy rozpoczynaniu i kończeniu ruchu bramy. Stopniowe przyspieszanie i hamowanie sprawia, że ruch bramy jest płynny (brak szarpania) i nie powoduje on dużo hałasu.

Współpraca z akumulatorem PS324

Praca w przypadku braku napięcia 230 V

Dodatkową zaletą centrali MC824HR10 jest możliwość współpracy z akumulatorem awaryjnym PS324. Po jego zastosowaniu zestaw siłowników może wykonać kilka cykli otwarcia i zamknięcia, w przypadku awarii napięcia sieciowego 230 V AC.

Pobierz

Instrukcje picture_as_pdf WINGO - instrukcja pełna WINGO - instrukcja pełna 1.32 MB Pobierz
Instrukcje picture_as_pdf MC824HR10 - instrukcja MC824HR10 - instrukcja 4.65 MB Pobierz
Instrukcje picture_as_pdf MC824HR10 - instrukcja MC824HR10 - instrukcja 4.34 MB Pobierz
