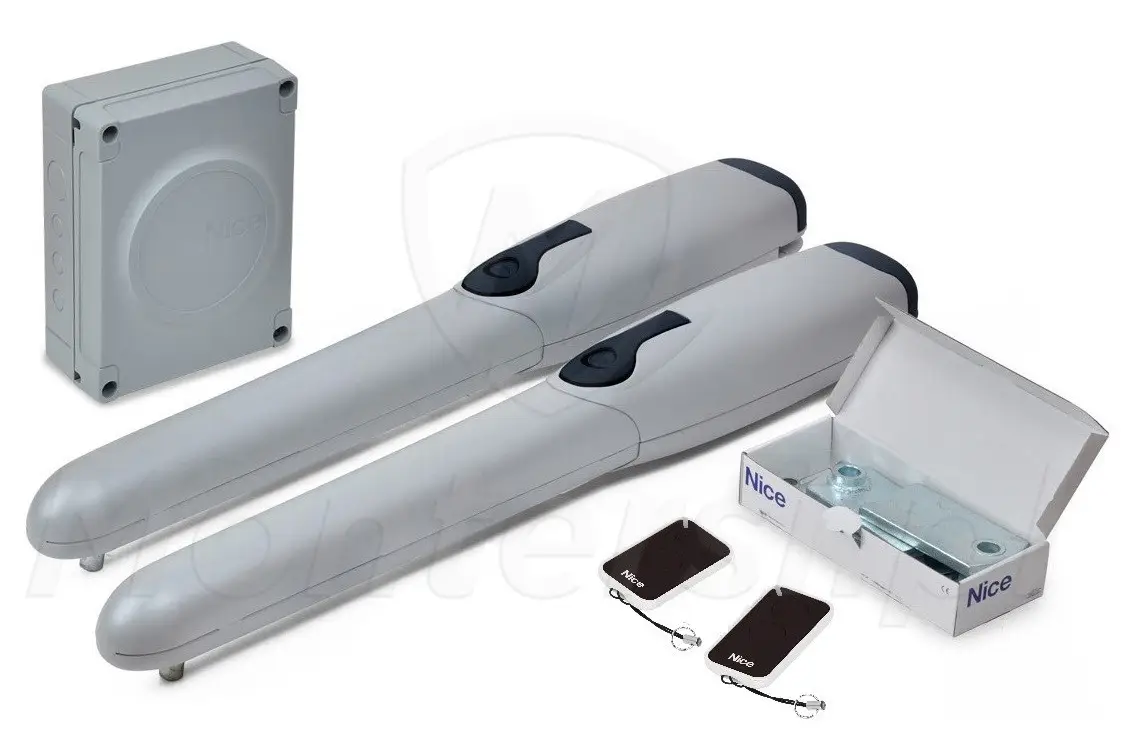

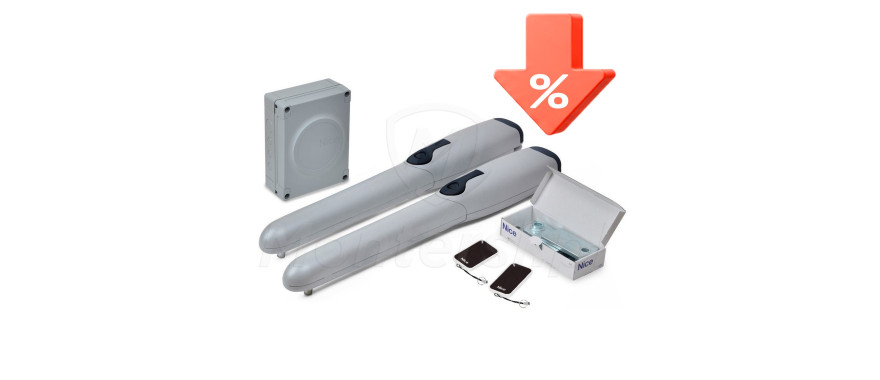

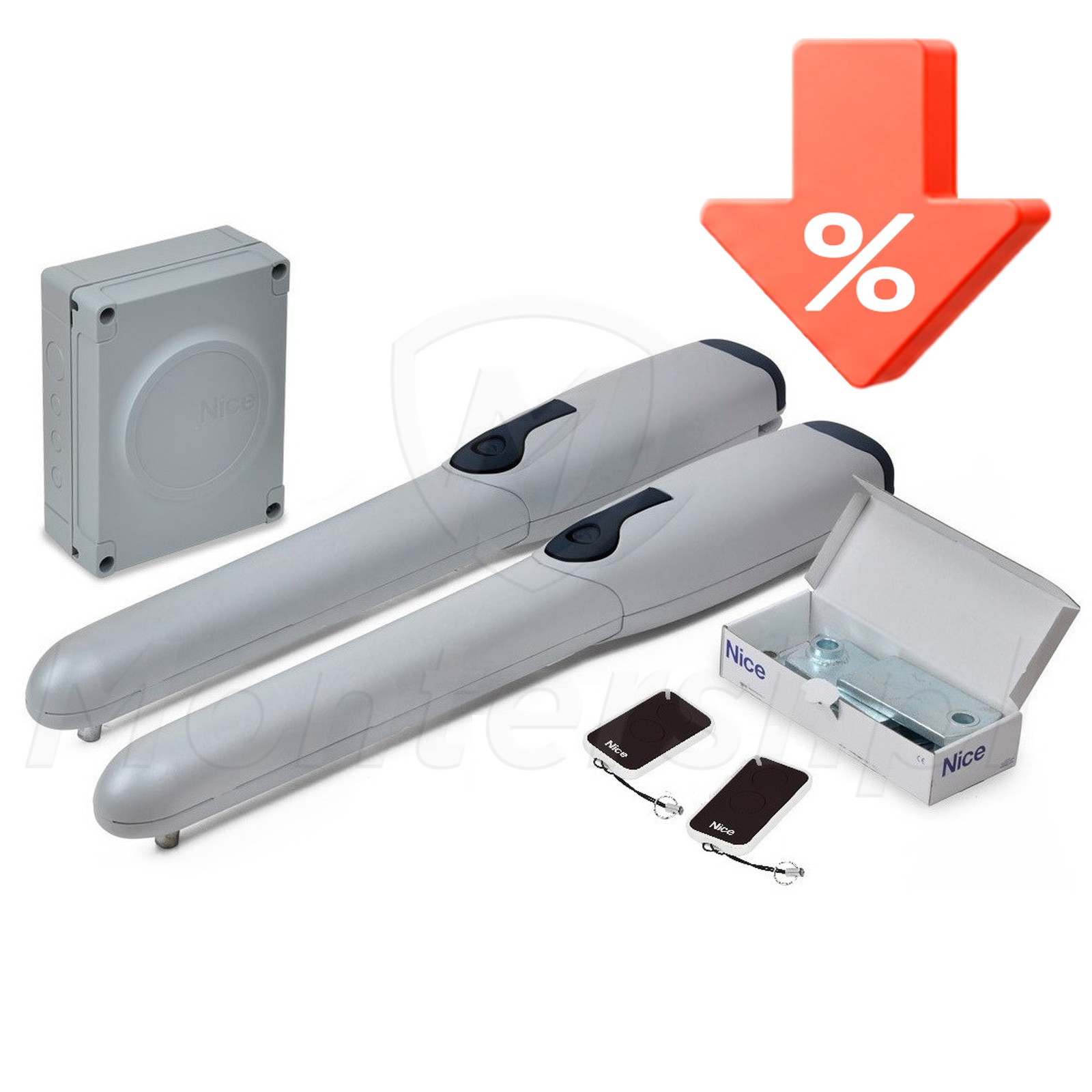

WINGO 2024 - Zestaw do bramy skrzydłowej 2m/200kg

Kod: 37138

Dużo

Czas realizacji:

24h

3 444,00 zł

netto: 2 800,00 zł

Zastosowanie: Do pracy przydomowej
Intensywność pracy: 40 cykli / h
Maksymalny ciężar skrzydła: 200 kg
Maksymalna długość skrzydła: 2 m
Maksymalna odległość osi zawiasu od krawędzi słupka: 15 cm
Skok roboczy śruby: 320 mm
Wbudowany enkoder: NIE
Możliwość pracy na zasilaniu awaryjnym: TAK
Siła uciągu: 500 N
Magistrala cyfrowa: -
Zasilanie lampy ostrzegawczej: 24 V DC
Ilość wejść sterujących: 1
Ilość wejść bezpieczeństwa: 3
Ilość wyjść: 2

wszystkie parametry

Darmowa dostawa

Opis

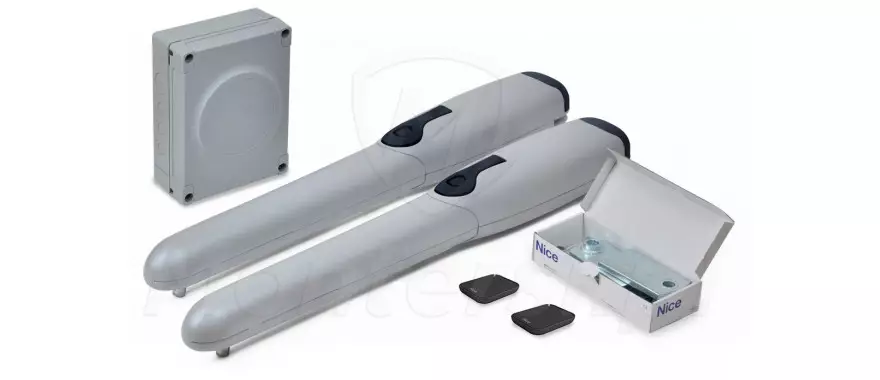

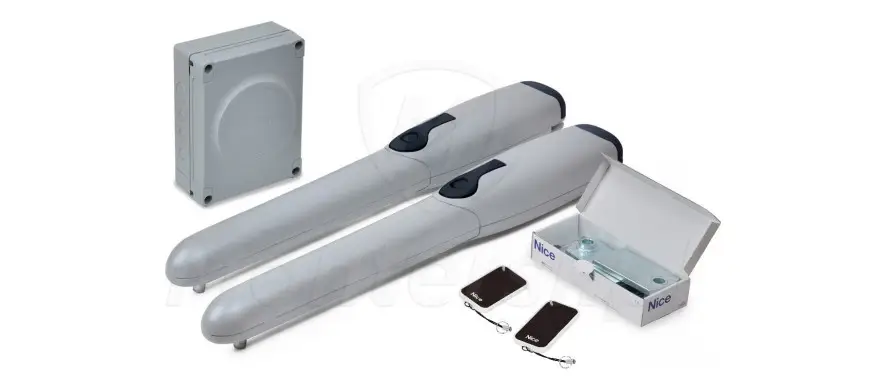

WINGO2024KCE - Zestaw do bram skrzydłowych, zbudowany w oparciu o dwa siłowniki WINGO24KCE i centralę sterującą MC424LR10.

Opis siłownika WINGO24KCE:

WINGO24V - Elektromechaniczny siłownik 24 V, przeznaczony do montażu na bramach skrzydłowych, o długości skrzydła 2 m (200 kg). Został wyposażony w wyłącznik krańcowy (otwieranie) i charakteryzuje się cichą pracą, prostym montażem i niezawodnością działania. Siłownik jest idealnym rozwiązaniem dla instalacji przydomowych.

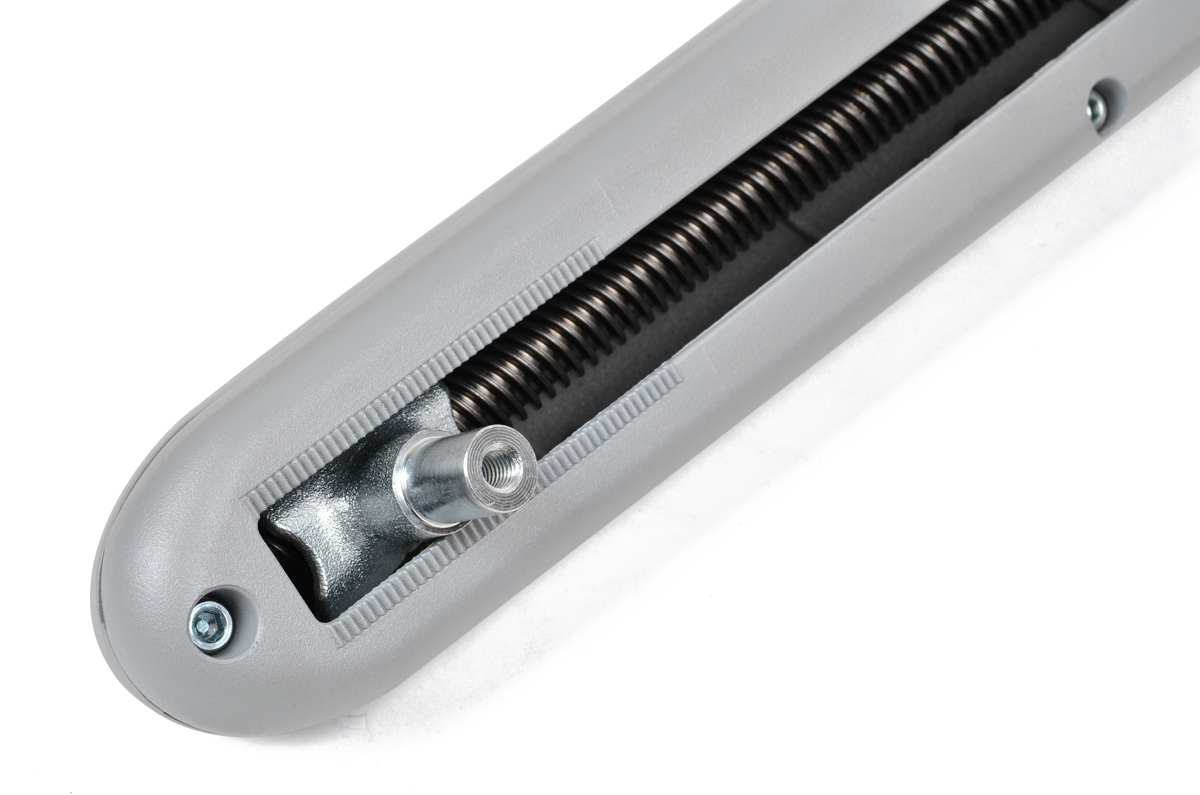

Obudowa siłownika składa się z 4 solidnych pokryw aluminiowych, dzięki czemu jest ona wyjątkowo odporna na wpływ czynników atmosferycznych. Wyposażony w opatentowany układ wewnętrznych elementów (niewiele ruchomych części), gwarantuje niezawodność działania i bardzo cichą pracę.

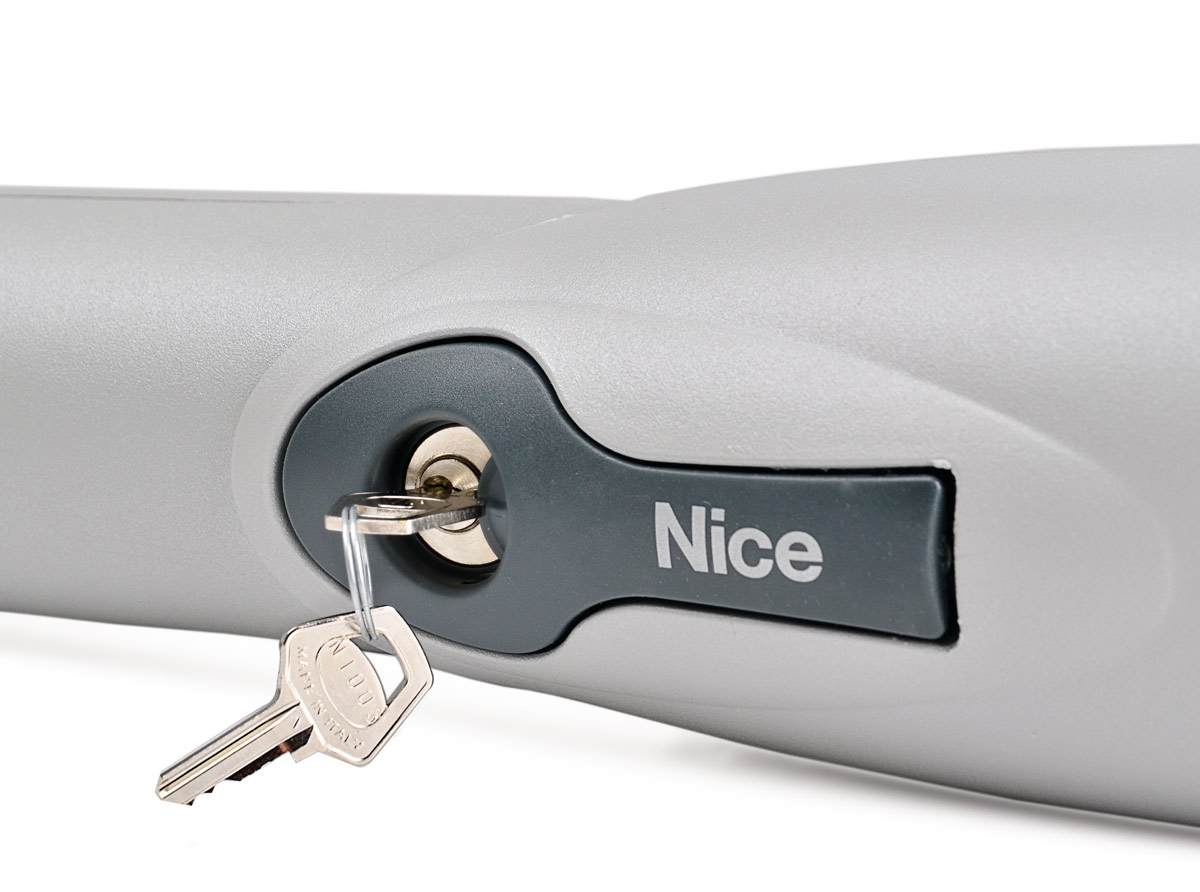

WINGO24V jest wyposażony w wygodny system odblokowania awaryjnego w przypadku braku zasilania. Jednocześnie może współpracować z listwą rezystancyjną 8.2 kOhm i akumulatorem awaryjnym PS124. Akumulator umożliwia skuteczną pracę siłownika w przypadku braku napięcia sieciowego.

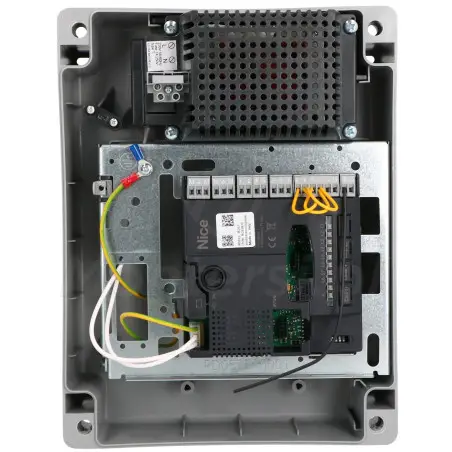

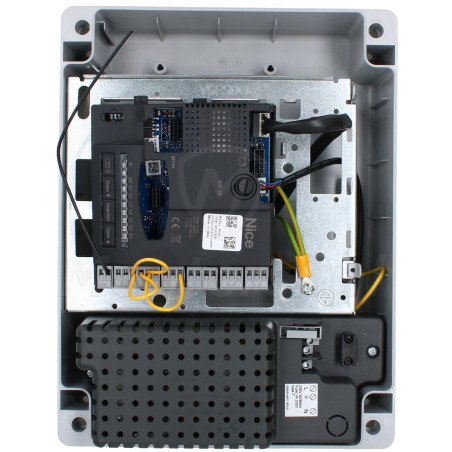

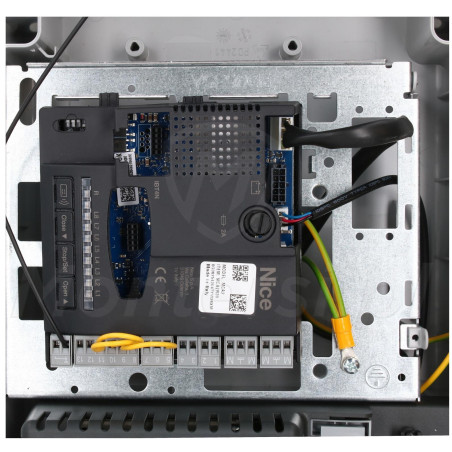

Prezentowany zestaw jest sprzedawany razem z centralą sterującą MC424LR10.

Jej cechami charakterystycznymi są:

Wbudowany radioodbiornik
Proste programowanie przy pomocy 3 przycisków
Współpraca z radioodbiornikiem wyposażonym w złącze typu SM
Działanie automatyczne i pół-automatyczne
Działanie fotokomórek podczas otwierania
Zamknięcie po przecięciu linii fotokomórek
Amperometryczny system wykrywania przeszkody
Programowalny czas pauzy
Obsługa elektrozamka
Funkcja furtki
Funkcja fototestu
Funkcja autoprogramowania - automatycznie zapamiętuje położenia krańcowe bramy
Stopniowy start i zamykanie

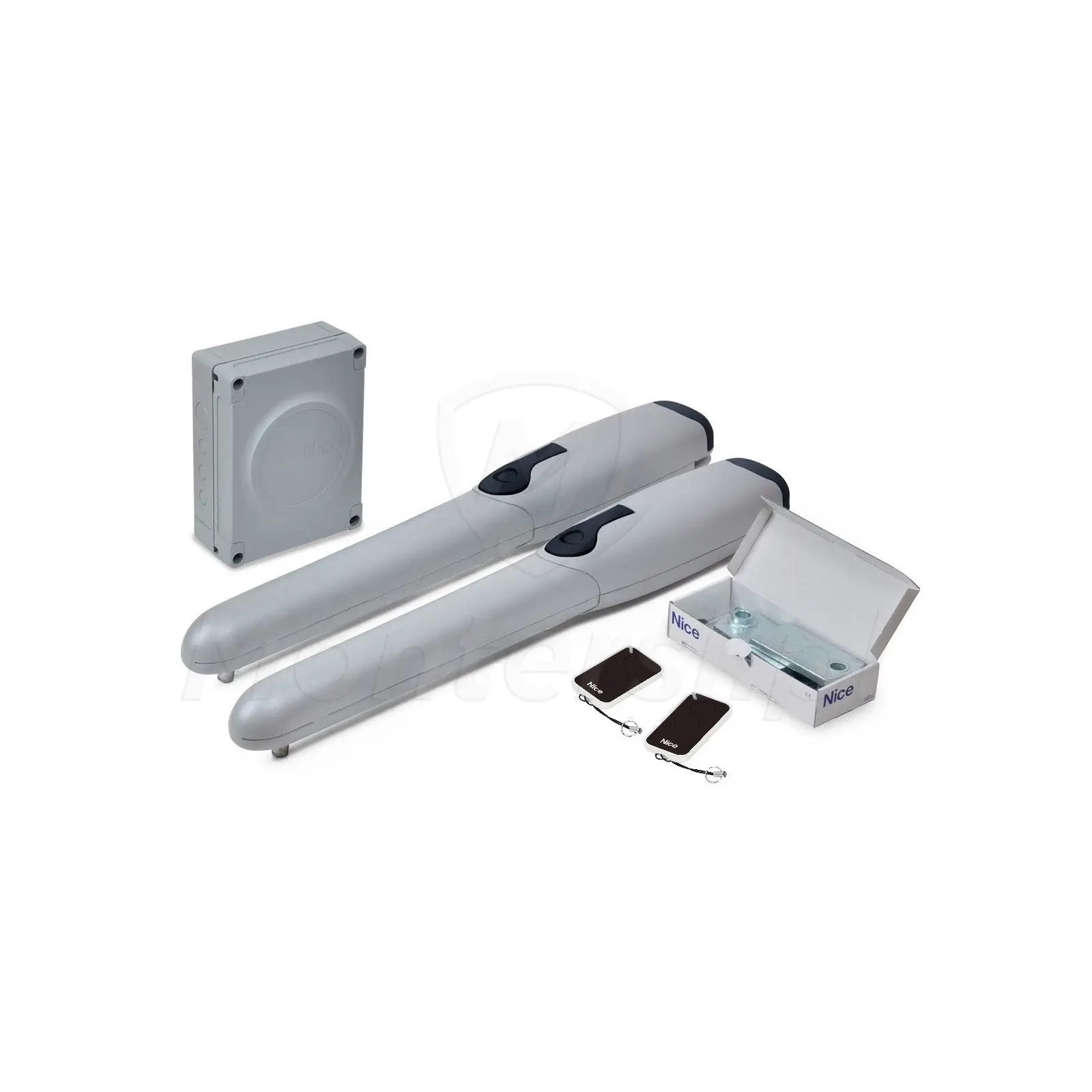

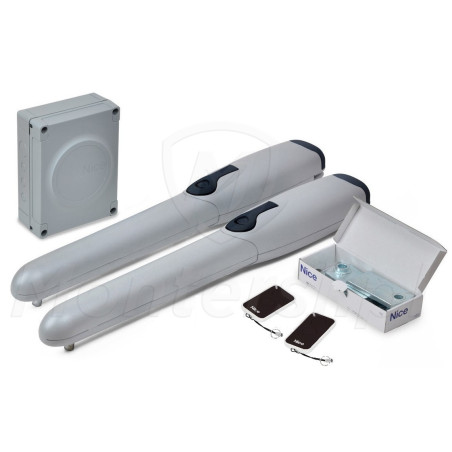

W skład zestawu wchodzą:

2 siłowniki WG2024
Centrala sterująca MC424LR10

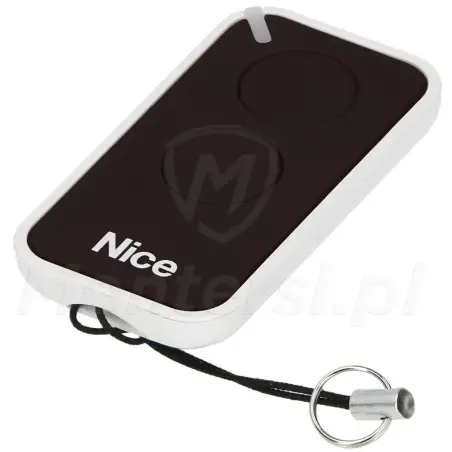

2 piloty dwukanałowe INTI2

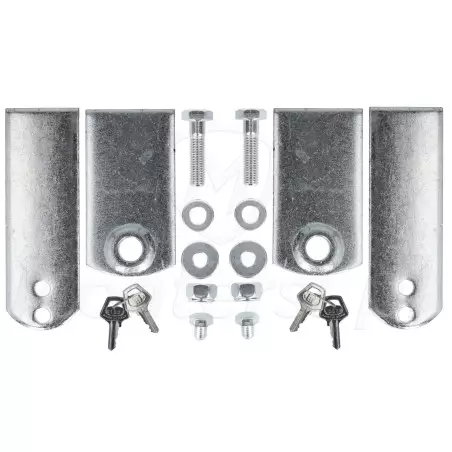

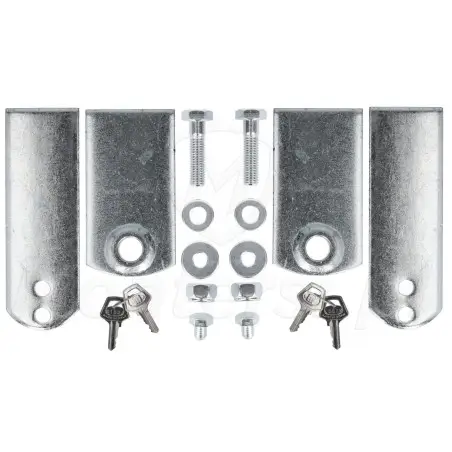

Akcesoria montażowe
Instrukcja obsługi i karta gwarancyjna

Zastosowanie: Do pracy przydomowej
Intensywność pracy: 40 cykli / h
Maksymalny ciężar skrzydła: 200 kg
Maksymalna długość skrzydła: 2 m
Maksymalna odległość osi zawiasu od krawędzi słupka: 15 cm
Skok roboczy śruby: 320 mm
Wbudowany enkoder: NIE
Możliwość pracy na zasilaniu awaryjnym: TAK
Siła uciągu: 500 N
Magistrala cyfrowa: -
Zasilanie lampy ostrzegawczej: 24 V DC
Ilość wejść sterujących: 1
Ilość wejść bezpieczeństwa: 3
Ilość wyjść: 2
Droga radiowa wbudowanego radia: Flor, Smilo
Zasilanie urządzeń dodatkowych: 24 V DC
Wbudowany radioodbiornik: TAK
Napięcie zasilania centrali: 230 V AC
Napięcie zasilania silnika: 24 V DC
Pobór prądu siłownika (maksymalny): 3,5 A
Klasa szczelności: IP44
Temperatura pracy: -20...+50 °C
Wymiary (centrala): 310 x 232 x 122 mm (wysokość x szerokość x głębokość)
Wymiary (siłownik): 770 x 98 x 95 mm
Waga (centrala): 4 kg
Waga (siłownik): 6 kg
