SOONBD - Zestaw do bram garażowych 16m2

Kod: 25780

Parametry techniczne:

  • Powierzchnia bramy: Do 16 m2
  • Prędkość obrotowa: 30 obr / min
  • Moment obrotowy: 50 Nm
  • Intensywność pracy: 15 cykli / h
  • Praca z akumulatorem awaryjnym: TAK
  • Obudowa: IP40
  • Temperatura pracy: -20...+50 °C
  • Zasilanie centrali: 230 V
  • Zasilanie silnika: 24 V
  • Pobierana moc: 350 W
  • Wymiary: 115 x 375 x 300 mm
  • Waga: 10.5 kg
  • Gwarancja producenta: 36 miesięcy
Wycofany
Czas realizacji:
-
3 086,25 zł
netto: 2 509,15 zł
  • Obecnie brak na stanie
  • Darmowa dostawa
Zestaw automatyki SOONBD
  • Zestaw automatyki SOONBD

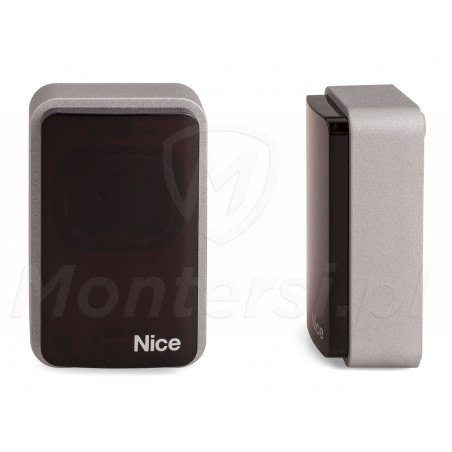

  • Fotokomórki EPMB

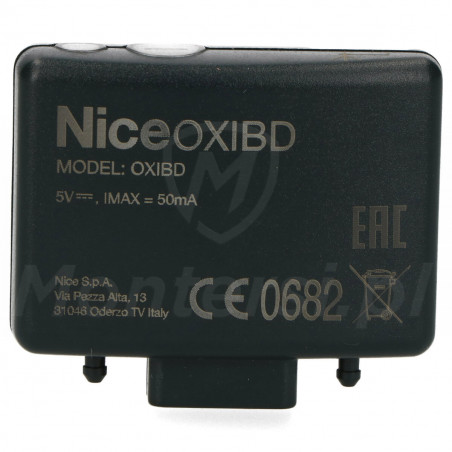

  • Radioodbiornik OXIBD

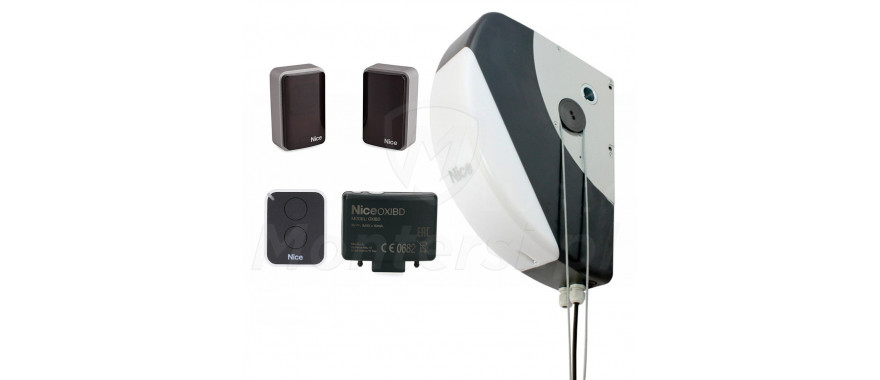

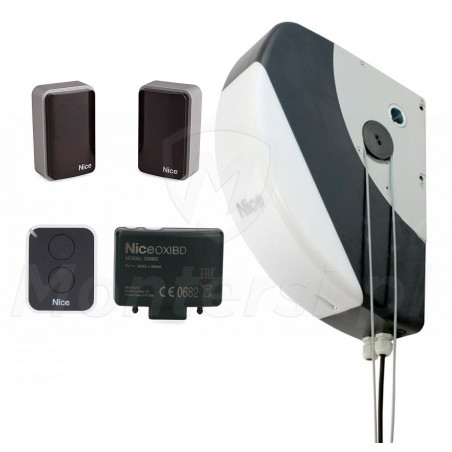

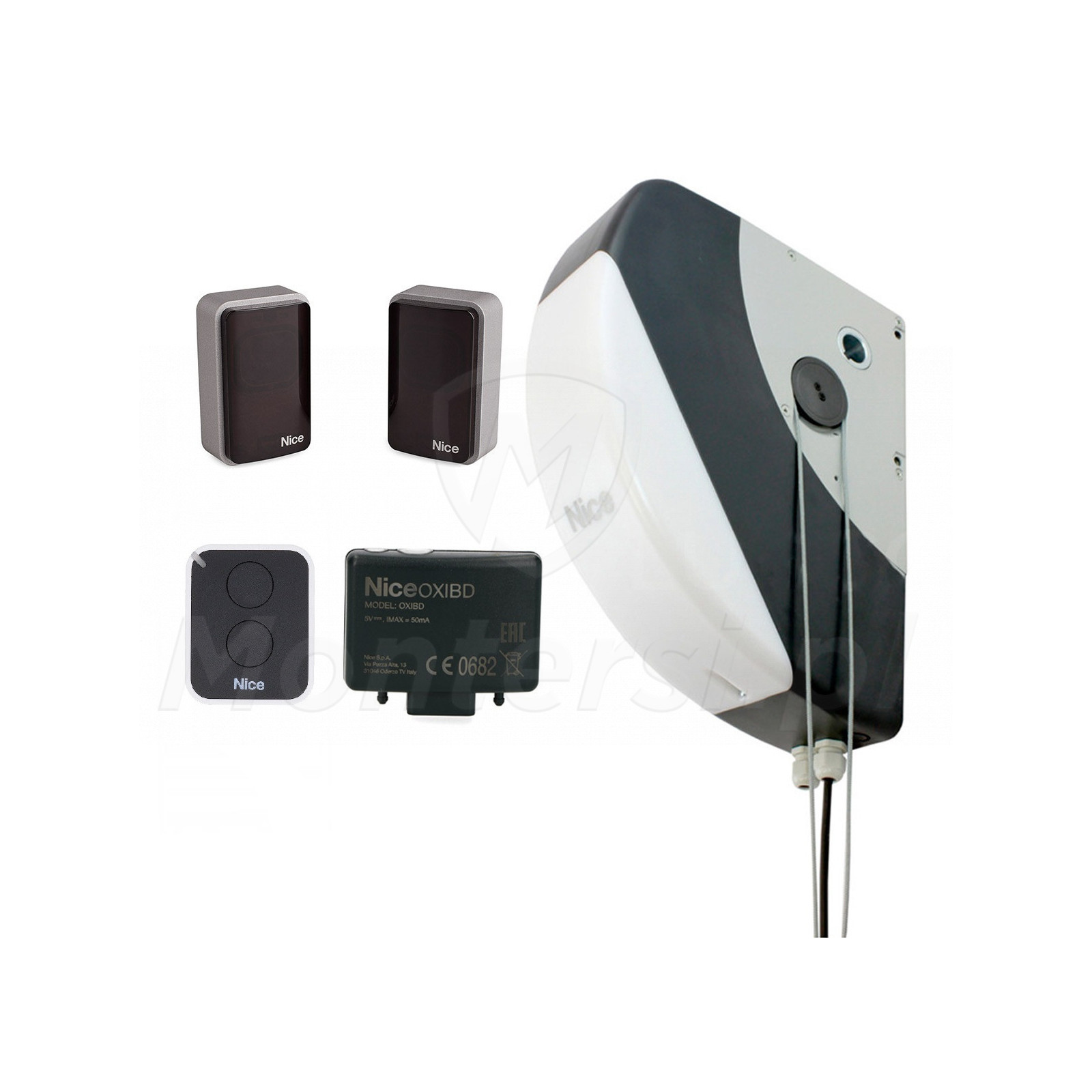

SOONBD - Zestaw siłownika elektromechanicznego do sekcyjnych bram garażowych, o powierzchni do 16 m2. Niezawodny oraz prosty w montażu i obsłudze, sprawdza się w domowych systemach automatyki. W skład zestawu SOONBD wchodzą:

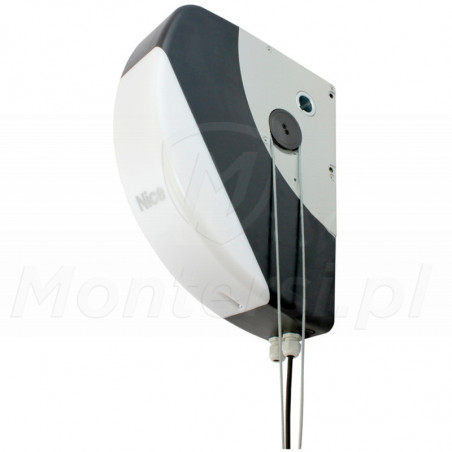

  • Siłownik SOON 24 V
  • Centrala sterująca BLUEBUS SOA2R10
  • Radioodbiornik OXIBD
  • Pilot ON2E
  • Fotokomórki EPMB

Do elementów wyróżniających siłownika SOON i centrali SOA2R10 można zaliczyć:

  • Możliwość pracy intensywnej - do 15 cykli na godzinę
  • Wbudowany enkoder magnetyczny, zapewniający niezawodną prace
  • Wygodny system wysprzęglania przy pomocy linki
  • Zwarta konstrukcja i montaż bezpośrednio na wale bramy (łatwy i szybki montaż)
  • Centrala sterująca w technologii BLUEBUS
  • Obsługa funkcji autodiagnostyki i trybu "stand by"
  • System amperometryki i płynny manewr bramy
  • Współpraca z akumulatorem podtrzymującym PS124
  • Możliwość programowania przy pomocy O-View

Parametry techniczne:

Parametry techniczne:

  • Powierzchnia bramy: Do 16 m2
  • Prędkość obrotowa: 30 obr / min
  • Moment obrotowy: 50 Nm
  • Intensywność pracy: 15 cykli / h
  • Praca z akumulatorem awaryjnym: TAK
  • Obudowa: IP40
  • Temperatura pracy: -20...+50 °C
  • Zasilanie centrali: 230 V
  • Zasilanie silnika: 24 V
  • Pobierana moc: 350 W
  • Wymiary: 115 x 375 x 300 mm
  • Waga: 10.5 kg
  • Gwarancja producenta: 36 miesięcy

SOONBD-wymiary

Silnik 24 V

Możliwość pracy intensywnej

Dużą zaletą siłownika jest wbudowany silnik 24 V. Nawet podczas pracy intensywnej nie nagrzewa się on do wysokich temperatur, co minimalizuje ryzyko uszkodzenia. W normalnych warunkach pracy siłownik może wykonać nawet 15 cykli otwarcia / zamknięcia bramy na godzinę.

Enkoder magnetyczny

Niezawodna praca siłownika

Dużą zaletą modelu SOONBD jest wbudowany enkoder magnetyczny. Dzięki niemu siłownik "zna" położenie bramy, co podnosi jego niezawodność i gwarantuje niezmienność zaprogramowanych parametrów pracy. Enkoder wyklucza konieczność stosowania ograniczników krańcowych i umożliwia precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.

Centrala BLUEBUS

Łatwe podłączenie urządzeń dodatkowych

Centrala sterująca SOA2R10 działa w technologii BLUEBUS, która wykorzystuje 2-żyłową magistralę komunikacyjną. Magistrala ta jest używana zarówno do transmisji danych i zasilana urządzeń peryferyjnych, takich jak np. lampy sygnalizacyjne lub fotokomórki. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Amperometryka i płynny manewr

Skuteczne wykrywanie przeszkody oraz cicha praca bramy

System amperometryki umożliwia wykrycie przeszkody na którą natrafia brama podczas wykonywania manewru. Dzięki czemu minimalizowane jest ryzyko uszkodzenia zarówno bramy, jak i obiektu znajdującego się na drodze jej ruchu.

Centrala obsługuje również funkcję płynnego startu i zwolnienia przy rozpoczynaniu i kończeniu ruchu bramy. Stopniowe przyspieszanie i hamowanie sprawia, że ruch bramy jest płynny (brak szarpania) i nie powoduje on dużo hałasu.

Dodatkowe zalety centrali SOA2R10:

  • Automatyczne przełączenie centrali w tryb "uśpienia" po pewnym czasie bezczynności. W trybie tym znacznie redukowany jest pobór mocy, przez co siłownik jest bardziej ekonomiczny i ekologiczny
  • Obsługa funkcji autodiagnostyki - sygnalizacja nieprawidłowego działania systemu przez kliknięcia lampy sygnalizacyjnej
  • Obsługa funkcji przypomnienia użytkownikowi o konieczności przeprowadzenia prac konserwacyjnych po zaprogramowanej liczbie cykli
  • Możliwość programowania przy pomocy O-View
  • Złącze radiowe SM / OXIBD

Współpraca z akumulatorem PS124

Praca w przypadku braku napięcia 230 V

Dodatkową zaletą centrali SOA2R10 jest możliwość współpracy z akumulatorem awaryjnym PS124. Po jego zastosowaniu zestaw siłowników może wykonać kilka cykli otwarcia i zamknięcia, w przypadku awarii napięcia sieciowego 230 V AC.
