Z100 AUTOMATIC AUT - Zestaw do bram przemysłowych 300 kg, 30 m2

Kod: 34325

Na zamówienie

Czas realizacji:

6 dni

4 120,50 zł

netto: 3 350,00 zł

Zastosowanie: Do zastosowań przemysłowych
Maksymalny ciężar bramy: 300 kg
Intensywność pracy: 60 %
Możliwość pracy na zasilaniu awaryjnym: NIE
Sposób montażu: Na wałku
Maksymalna wysokość bramy: 5 m
Maksymalna powierzchnia bramy garażowej: 30 m²
Wbudowane światło LED: NIE
Długość prowadnicy: Nie dotyczy
Magistrala cyfrowa: -
Ilość wyjść: 3
Ilość wejść bezpieczeństwa: 3
Ilość wejść sterujących: 3
Zasilanie lampy ostrzegawczej: Brak dedykowane złącza

wszystkie parametry

Darmowa dostawa

Opis

Z100 AUTOMATIC AUT - Zestaw elektromechanicznego silnika 100 Nm, dedykowany do przemysłowych bram segmentowych. Zestaw może być wykorzystany do sterowania praktycznie dowolną przemysłową bramą segmentową o maksymalnej wadze 300 kg / powierzchni 30 m2. Do cech charakterystycznych zestawu Z100 AUTOMATIC AUT można zaliczyć:

System automatyki zgodny z normami i dyrektywami europejskimi w zakresie technologii i bezpieczeństwa
Reduktor w kąpieli olejowej i przekładnie zębate z brązu, gwarantujące solidną konstrukcję
Możliwość montażu bezpośrednio na wale bramy segmentowej (do wałów o średnicy 25.4 mm - 31.75 mm)
Silnik trójfazowy - zasilanie 3x 400 V
Intensywność użytkowania do 60% (ED 60%)
Szybkość pracy: 24 obroty na minutę
Enkoder magnetyczny i elektroniczne wyłączniki krańcowe
Awaryjne otwieranie przy pomocy łańcucha

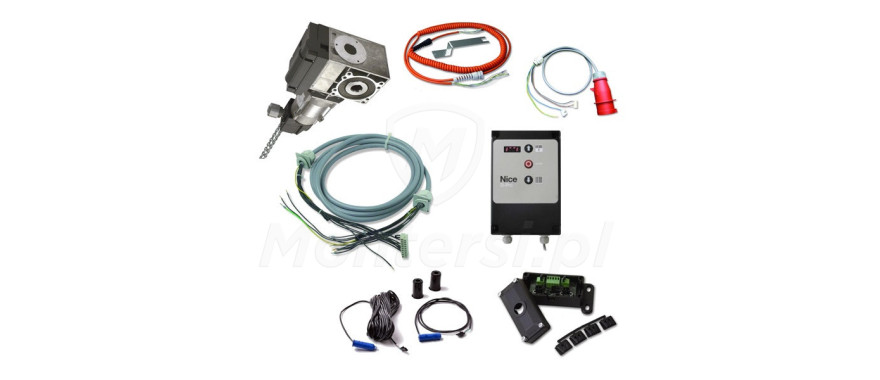

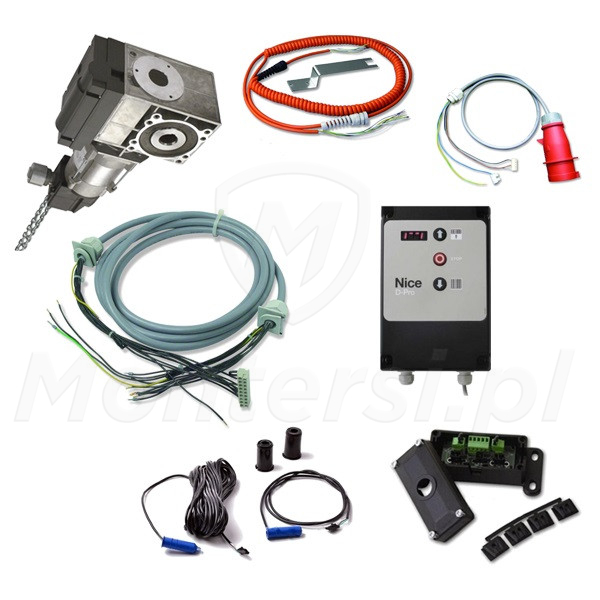

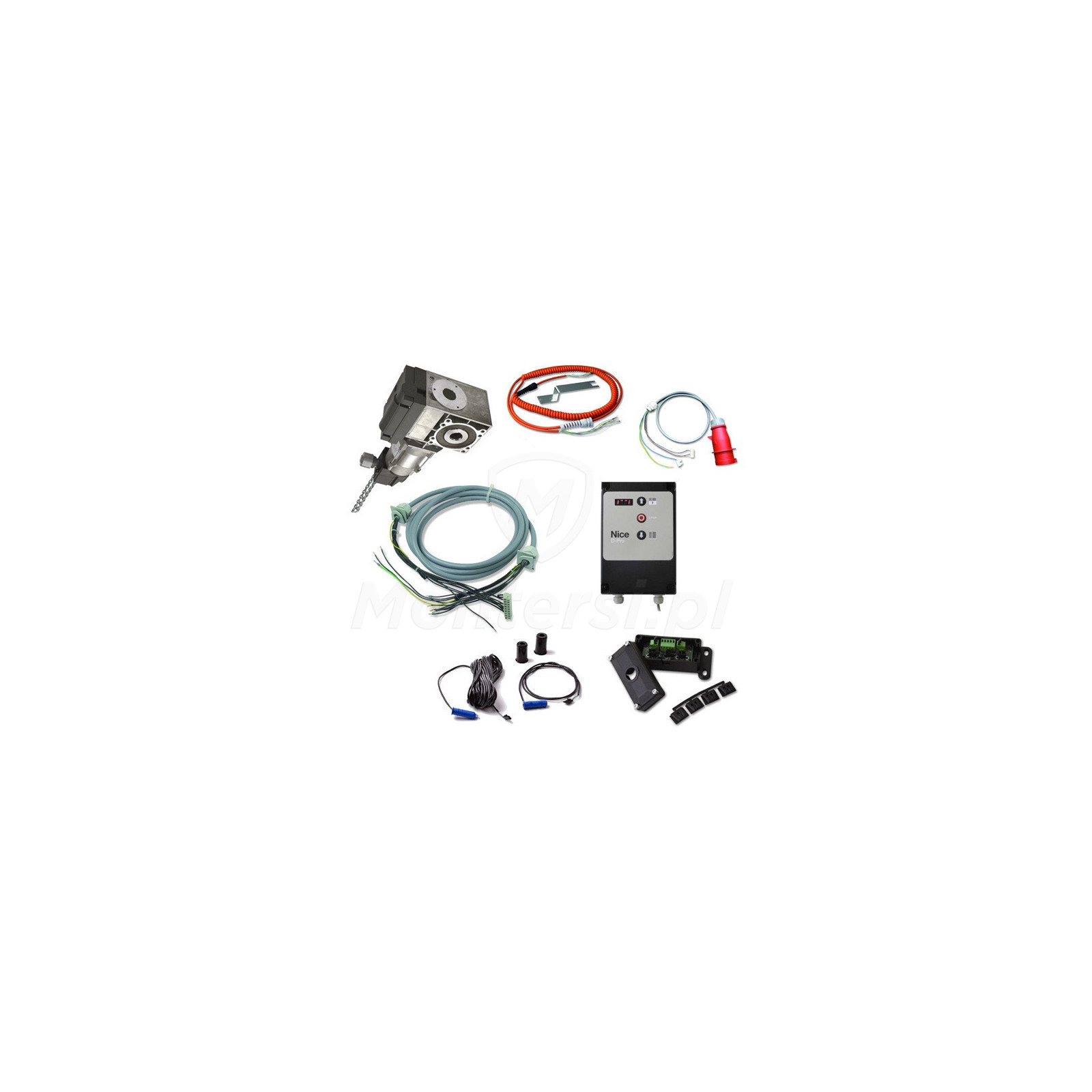

W skład zestawu Z100 AUTOMATIC AUT wchodzą:

1x NDCM0199 - siłownik 100 Nm
1x NDCC1000 - centrala sterująca D-PRO AUTOMATIC
1x 920132111001 - fotokomórki do listwy krawędziowej
1x NDA011 - puszka przyłączeniowa
1x 920081155516 - kabel
1x przewód do połączenia siłownika z centralą (długość 7 m)
1x kabel CEE

Centrala D-PRO AUTOMATIC

Wysoka funkcjonalność i obsługa urządzeń peryferyjnych

Centrala sterująca, dedykowana do obsługi siłowników 3-fazowych NICE, z ogranicznikami krańcowymi mechanicznymi lub elektronicznymi. Niezawodna i funkcjonalna, umożliwia dostosowanie pracy systemu automatyki do wymagań użytkownika i specyfiki obiektu. Do cech charakterystycznych centrali NDCC1000 można zaliczyć:

Szybkozłączka i ponumerowane gniazda, dzięki którym prawidłowe podłączenie centrali jest jeszcze łatwiejsze
Praca w trybie automatycznym lub Totman
Współpraca z programatorem OVIEW, dzięki której obsługa i programowanie centrali są łatwiejsze
Współpraca z praktycznie dowolną listwą krawędziową (poza bezprzewodowymi)
Możliwość zaprogramowania przeglądu serwisowego automatyki
Możliwość rozbudowy o dodatkowe funkcje przy pomocy dodatkowych modułów (np. detektory pętli, odbiorniki radiowe czy semafory)

Enkoder magnetyczny

Niezawodna i bezpieczna praca siłownika

Dużą zaletą modelu Z100 AUTOMATIC AUT jest wbudowany enkoder magnetyczny i elektroniczne wyłączniki magnetyczne. Enkoder magnetyczny sprawia, że siłownik "zna" położenie bramy, co zwiększa niezawodność i gwarantuje niezmienność parametrów pracy siłownika. Enkoder umożliwia również precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.

Elektroniczne wyłączniki krańcowe poprawiają bezpieczeństwo pracy bramy oraz dodatkowo ułatwiają programowanie - regulacje i ustawienia położeń realizuje się z poziomu centrali.

System wysprzęglania

Ręczna obsługa bramy w przypadku awarii zasilania

Silnik NDCM0199 jest wyposażony w układ manualnego otwierania przy pomocy łańcucha. W przypadku ewentualnej awarii systemu automatyki, użytkownik ma możliwość ręcznego otwierania i zamykania bramy. Dodatkowym atutem siłownika, redukującym szansę uszkodzenia, jest solidne wykonanie. Gwarantuje ono bezpieczeństwo użytkowania i dużą odporność na uszkodzenia mechaniczne - przekładnie zębate zostały wykonane z brązu, a reduktor jest umieszczony w kąpieli olejowej.

Zastosowanie: Do zastosowań przemysłowych
Maksymalny ciężar bramy: 300 kg
Intensywność pracy: 60 %
Możliwość pracy na zasilaniu awaryjnym: NIE
Sposób montażu: Na wałku
Maksymalna wysokość bramy: 5 m
Maksymalna powierzchnia bramy garażowej: 30 m²
Wbudowane światło LED: NIE
Długość prowadnicy: Nie dotyczy
Magistrala cyfrowa: -
Ilość wyjść: 3
Ilość wejść bezpieczeństwa: 3
Ilość wejść sterujących: 3
Zasilanie lampy ostrzegawczej: Brak dedykowane złącza
Zasilanie urządzeń dodatkowych: 24 V DC
Wbudowany radioodbiornik: NIE
Napięcie zasilania centrali: 3x400 V AC
Napięcie zasilania silnika: 3x400 V AC
Temperatura pracy: -20...+50 °C
Wymiary (centrala): 310 x 210 x 125 mm (wysokość x szerokość x głębokość)
Wymiary (siłownik): 400 x 180 x 218 (wysokość x szerokość x głębokość)
Waga (centrala): 2,5 kg
Waga (siłownik): 11,5 kg
Gwarancja producenta: 36 miesięcy
Dodatkowa gwarancja: Możliwość uzyskania dodatkowych 24 miesięcy

Typ	Nazwa	Rozmiar
Instrukcje	pdf NDCC1000-instrukcja.pdf	8.6 MB	Pobierz
Instrukcje	pdf NDCM0199-instrukcja.pdf	8.06 MB	Pobierz
Karty Katalogowe	pdf NICE-Z70-100-karta.pdf	1.09 MB	Pobierz
