SF116-B - 18-portowy switch PoE, 16x PoE af, 2x COMBO UPLINK, zasilacz buforowy

Kod: 21172

Parametry techniczne:

  • Porty: 16x PoE, 2x COMBO UPLINK
  • Standard PoE: 802.3af
  • Przepustowość PoE: 10 / 100 Mb/s
  • Przepustowość UPLINK: 10 / 100 / 1000 Mb/s
  • Przepustowość: 1.6 Gb/s
  • Moc pojedynczego portu PoE: 15.4 W
  • Buforowy: TAK
  • Obsługiwane akumulatory: 4x 7 Ah / 12 V
  • Sygnalizacja pracy: Diody LED
  • Hermetyczny: NIE
  • Obudowa: Natynkowe, IP20
  • Temperatura pracy: -10...+40 °C
  • Zasilanie: 176 - 264 V AC
  • Wymiary: 525 x 540 x 72 mm
Mało
Czas realizacji:
24h
2 323,47 zł
netto: 1 889,00 zł
  • Darmowa dostawa
Wnętrze switcha PoE SF116-B

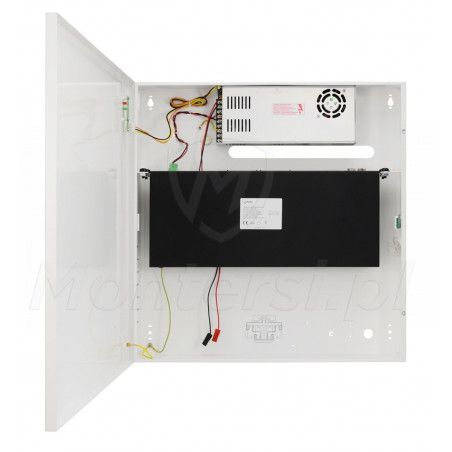

  • Wnętrze switcha PoE SF116-B

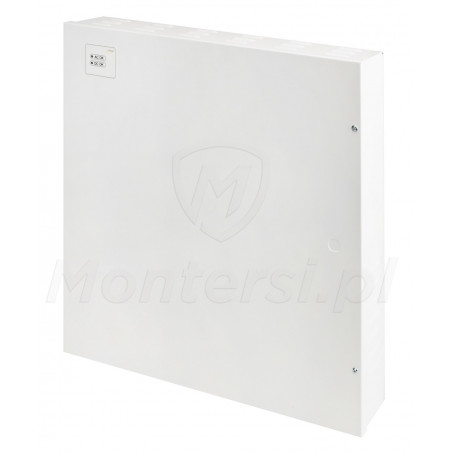

  • Obudowa switcha PoE SD116-B

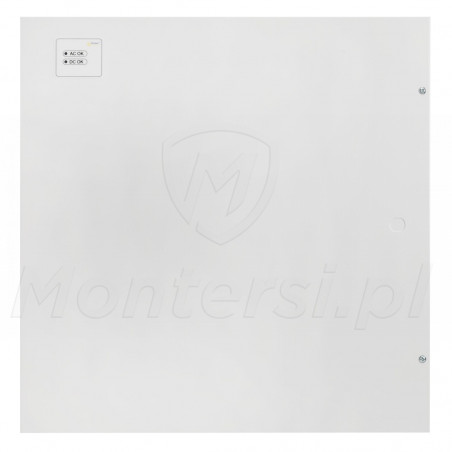

  • Front switcha PoE SF116-B

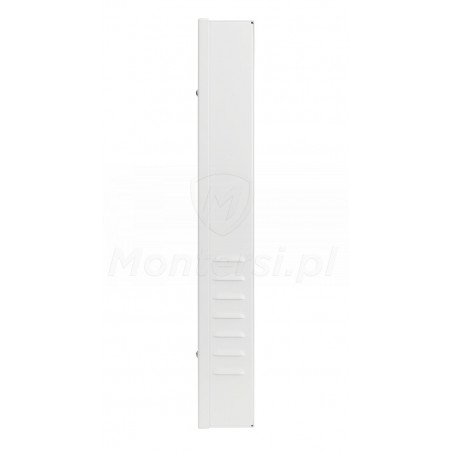

  • Bok switcha PoE SF116-B

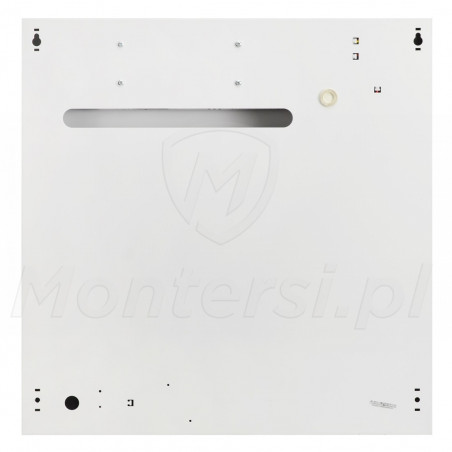

  • Tył switcha PoE SF116-B

SF116-B - 18-portowy switch PoE z zasilaczem buforowym, przeznaczony do pracy w systemie monitoringu IP. Prosty w obsłudze i niezawodny, umożliwia realizację zasilania i transmisję danych z maksymalnie 16 kamer PoE.

Do cech charakterystycznych switcha można zaliczyć:

  • Wbudowane 16 portów PoE 802.3af fast ethernet, do podłączenia kamer
  • Wbudowane 2 porty COMBO UPLINK gigabit ethernet - porty RJ-45 / SFP
  • Wbudowany zasilacz buforowy 54 V
  • Możliwość współpracy z 4 akumulatorami 7 Ah / 12 V (SLA)
  • Maksymalna moc pojedynczego portu PoE: 15.4 W
  • Maksymalna, sumaryczna moc podłączonych kamer: 192 W
  • Obsługa funkcji auto-learningu i auto-agingu adresów MAC (tablica 1k)
  • Metoda transmisji Store-and-Forward
  • Obsługa funkcji automatycznego krosowania MDI/MDIX
  • Optyczna sygnalizacja pracy
  • Natynkowa, metalowa obudowa

SF116-B jest doskonałym wyborem do realizacji niezawodnych systemów monitoringu IP w niewielkich obiektach. Sprawdza się on świetnie w miejscach takich jak np. sklepy, magazyny, pomieszczenia biurowe lub niewielkie firmy. Można go również wykorzystać jako element większego systemu, w którym pracuje kilka połączonych ze sobą switchy.

Parametry techniczne:

Parametry techniczne:

  • Porty: 16x PoE, 2x COMBO UPLINK
  • Standard PoE: 802.3af
  • Przepustowość PoE: 10 / 100 Mb/s
  • Przepustowość UPLINK: 10 / 100 / 1000 Mb/s
  • Przepustowość: 1.6 Gb/s
  • Moc pojedynczego portu PoE: 15.4 W
  • Buforowy: TAK
  • Obsługiwane akumulatory: 4x 7 Ah / 12 V
  • Sygnalizacja pracy: Diody LED
  • Hermetyczny: NIE
  • Obudowa: Natynkowe, IP20
  • Temperatura pracy: -10...+40 °C
  • Zasilanie: 176 - 264 V AC
  • Wymiary: 525 x 540 x 72 mm
  • Waga: 10 kg
  • Gwarancja producenta: 24 miesiące od daty produkcji

Standard PoE 802.3af

Transmisja danych i zasilanie kamer PoE

Switch SF116-B jest wyposażony w 16 portów PoE, wspierających standard 802.3af. Przy ich pomocy można w łatwy sposób zrealizować transmisję danych i zasilanie kamer PoE po kablu UTP. Zgodnie ze standardem 802.3af maksymalna moc pojedynczego portu PoE wynosi 15.4 W i można je wykorzystać do realizacji zasilania standardowych kamer IP PoE. Łączna moc wszystkich kamer podłączonych do switcha nie powinna przekraczać 192 W.

Do najważniejszych zalet technologii Power over Ethernet można zaliczyć:

  • Poprawę elastyczności instalacji - możliwość montażu kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
  • Nie wymaga żadnej wcześniejszej konfiguracji - switch automatycznie rozpoznaje czy podłączona kamera wspiera standard PoE i jeżeli tak, zasila ją
  • Zmniejszenie liczbę przewodów niezbędnych do prawidłowego montażu kamer, co może przyspieszyć proces montażu i zmniejszyć koszty instalacji
Uwaga!

Do realizacji zasilania kamer PTZ PoE powinno się korzystać ze switchy wspierających standard PoE 802.3at (PoE+).

Porty SFP

Praca w sieci światłowodowej

Cechą charakterystyczną switcha są wbudowane 2 porty COMBO UPLINK - pracujące równolegle gniazda RJ-45 i SFP. Gniazda SFP umożliwiają stosowanie switcha w nowoczesnych systemach monitoringu, które do transmisji danych wykorzystują wysokoprzepustowe sieci światłowodowe. Do podłączenia switcha do sieci światłowodowej konieczne jest zastosowanie odpowiedniego modułu SFP (wkładki GBIC).

Należy pamiętać że odpowiadające sobie gniazda RJ-45 i SFP pracują równolegle. Jeżeli transmisja odbywa się po porcie SFP, wówczas port RJ-45 jest wyłączony i odwrotnie.

Zasilacz buforowy

Podtrzymanie pracy monitoringu po awarii sieci elektrycznej

Switch S116-B posiada wbudowany zasilacz buforowy 54 V DC (model PSB-3004850), przystosowany do współpracy z 4 akumulatorami 7 Ah / 12 V (SLA). Po zastosowaniu akumulatorów, zestaw może pracować w trybie buforowym, podtrzymującym pracę systemu CCTV po awarii sieci elektrycznej. Switch przełącza się w tryb akumulatory automatycznie i wraca do normalnego trybu pracy gdy awaria ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora.

Do pozostałych cech modelu można zaliczyć:

  • Prąd ładowania akumulatora: 0.5 A
  • Zabezpieczenie przed nadmiernym rozładowaniem
  • Zabezpieczenie przed odwrotnym podłączeniem
  • Orientacyjny czas podtrzymania: 2 godziny

Store-and-Forward

Stabilna transmisja danych

Switch korzysta ze standardowej transmisji danych Store-and-Forward, która jest spotykana w licznych urządzeniach sieciowych. Cechuje się ona nieznacznie wydłużonym czasem przesyłu, jednak gwarantuje pewny przekaz pakietów, który jest niezbędny w systemach monitoringu IP.

Funkcja MDI/MDIX

Proste podłączenie kamer

Kolejną zaletą switcha jest obsługa funkcji automatycznego krosowania MDI/MDIX. Funkcja rozpoznaje czy zastosowano kabel prosty, czy krosowany i dostosowuje do niego parametry pracy portu. Dzięki niej prawidłowe podłączenie switcha jest jeszcze łatwiejsze.

Metalowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż switcha

Switch SF116 z zasilaczem buforowym i przetwornicą napięcia umieszczono w metalowej obudowie natynkowej. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż switcha w dogodnym dla użytkownika miejscu.

Do cech charakterystycznych obudowy można zaliczyć:

  • Wykonana z blachy stalowej, walcowanej na zimno DC01 (1 mm grubości)
  • Zamykana przy pomocy wkrętów walcowanych (2x)
  • Posiada zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi
  • Posiada miejsce na 4 akumulatory 7 Ah / 12 V
  • Posiada dystans 14 mm od podłoża, dzięki któremu do jej wnętrza można z łatwością wprowadzić kable

Obsługiwane standardy i protokoły:

  • IEEE 802.3
  • IEEE 802.3u
  • IEEE 802.3x
  • CSMA/CD
  • TCP/IP
