RWL-2-R Zamek bezprzewodowy z czytnikiem kart

Kod: 21027

Parametry techniczne:

Typ urządzenia: Zamek bezprzewodowy
Praca autonomiczna: TAK
Ilość użytkowników: 100
Typ obsługiwanych kart: ISO/IEC 14443A/MIFARE Ultralight/Classic/Plus/DESFire
Czytnik zbliżeniowy: TAK
Rozstaw zamka: 72 mm
Szerokość drzwi: 38 - 75 mm
Certyfikaty: CE
Sygnalizacja optyczna: 4 x diody LED
Stopień ochrony: IP40
Klasa środowiskowa: I
Wilgotność: 10...95%
Zasilanie: 4 baterie AAA
Czas pracy na baterii: 1 rok przy 10 odczytach dziennie

Wycofany

Czas realizacji:

934,80 zł

netto: 760,00 zł

Obecnie brak na stanie

Opis produktu
Załączniki

RWL-2-R – Bezprzewodowy zamek z okuciem do drzwi o grubości skrzydła od 38 do 75 mm, który zastosować można do:

Drzwi lewych otwieranych do wnętrza
Drzwi prawych otwieranych na zewnątrz

Zamek ten umożliwia realizację jednostronnej bezprzewodowej kontroli przejścia w systemie kontroli dostępu oraz automatyki budynkowej RACS 5.

Zamek RWL-2-R charakteryzuje się:

Możliwością dołączenia zewnętrznego czujnika np. stanu drzwi, stanu rygla
Okuciem bezprzewodowym z serwomechanizmem
Komunikacją bezprzewodową IEEE 802.15.4 / 2.4GHz
Zasięgiem komunikacji 10 m w otwartej przestrzeni
Zapisem do 100 kart
Zbliżeniowym czytnikiem kart ISO/IEC 14443A/MIFARE Ultralight/Classic/Plus/DESFire
Sygnalizacją optyczną 4 x diody LED
Zasilaniem bateryjnym 4 x AAA
Lokalną sygnalizacją niskiego poziomu baterii
Małym poborem mocy
Prostym i szybkim montażem na 2 śruby 5 x 50 mm
Konfiguracją przewodową lub bezprzewodową
Wymaga współpracy z interfejsem RWH-1

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Zamek bezprzewodowy
Praca autonomiczna: TAK
Ilość użytkowników: 100
Typ obsługiwanych kart: ISO/IEC 14443A/MIFARE Ultralight/Classic/Plus/DESFire
Czytnik zbliżeniowy: TAK
Rozstaw zamka: 72 mm
Szerokość drzwi: 38 - 75 mm
Certyfikaty: CE
Sygnalizacja optyczna: 4 x diody LED
Stopień ochrony: IP40
Klasa środowiskowa: I
Wilgotność: 10...95%
Zasilanie: 4 baterie AAA
Czas pracy na baterii: 1 rok przy 10 odczytach dziennie
Wymiary: Okucie 47 x 280 mm
Waga: 1100 g
Gwarancja producenta: 24 miesiące

Wymiary podstawowe:

Wymiary szyldu przedniego bez klamki 46 x 280 x 27 mm (sz. x wys. x gł.)
Wymiary szyldu tylnego bez klamki 46 x 280 x 20 mm (sz. x wys. x gł.)
Rozstaw zamka 72 mm (dystans klamka - wkładka)
Grubość skrzydła drzwiowego 38 - 75 mm

Tryby pracy

Przydzielanie uprawnień użytkownikom

Zamek może pracować w trybie sieciowym oraz autonomicznym. W trybie autonomicznym zamek przyznaje dostęp poprzez poprawne odczytanie karty zbliżeniowej wcześniej zapisanej w pamięci. Karta może być zapisana jako dostęp chwilowy (chwilowe odblokowanie przejścia na określony czas). Ta sama karta przy drugim zbliżeniu może załączać tryb biurowy, w którym zamek może być na przemian zamykany i otwierany (zewnętrzna klamka jest cały czas sprzęgnięta). W trybie sieciowym zamek jest połączony z kontrolerem dostępu za pomocą komunikacji radiowej, który steruje dostępem do pomieszczenia. W tym trybie odczytanie karty na zamku oraz stany jego linii wejściowych są przekazywane do kontrolera, który zgodnie z konfiguracja steruje zamkiem. Ważną informacją jest to, że w przypadku utraty połączenia radiowego zamek samoczynnie przechodzi w tryb autonomiczny.

Budowa zamka RWL-2-R

Bezpieczne rozwiązanie

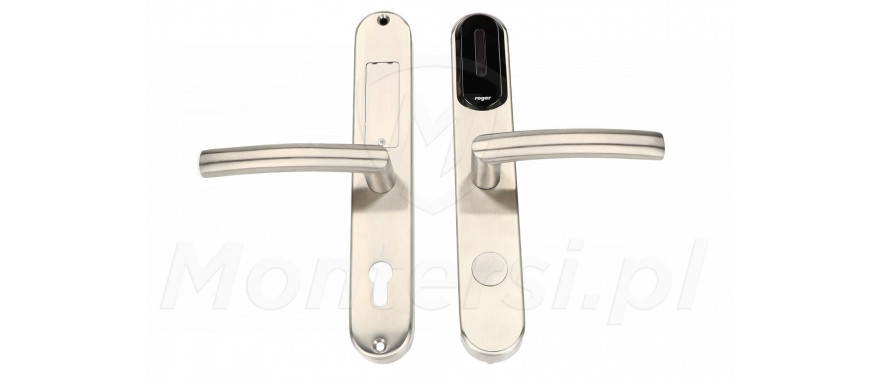

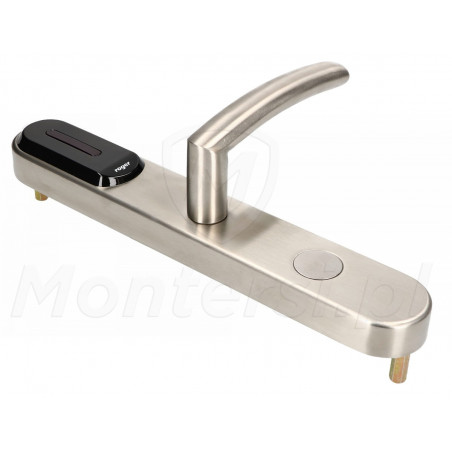

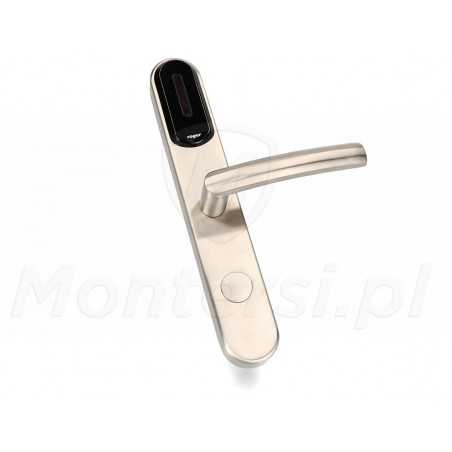

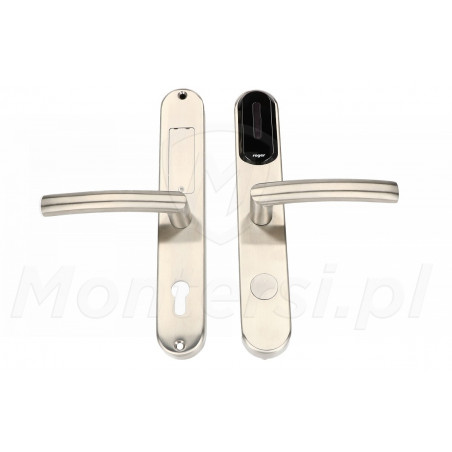

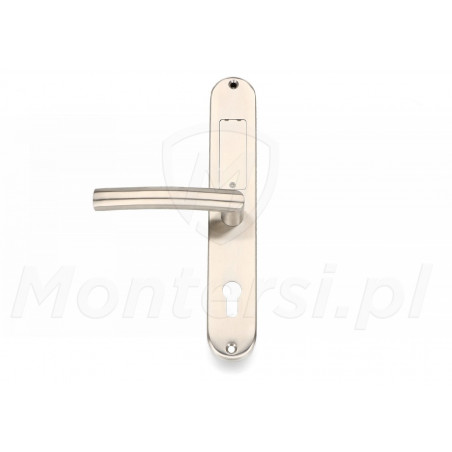

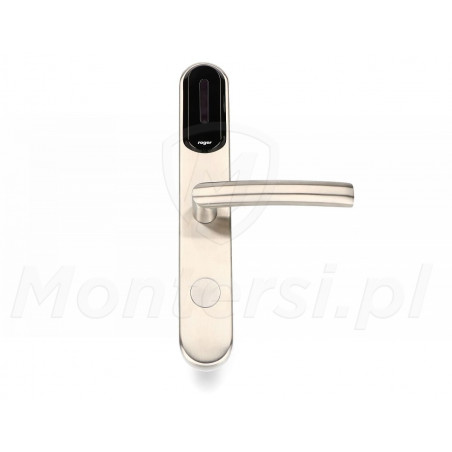

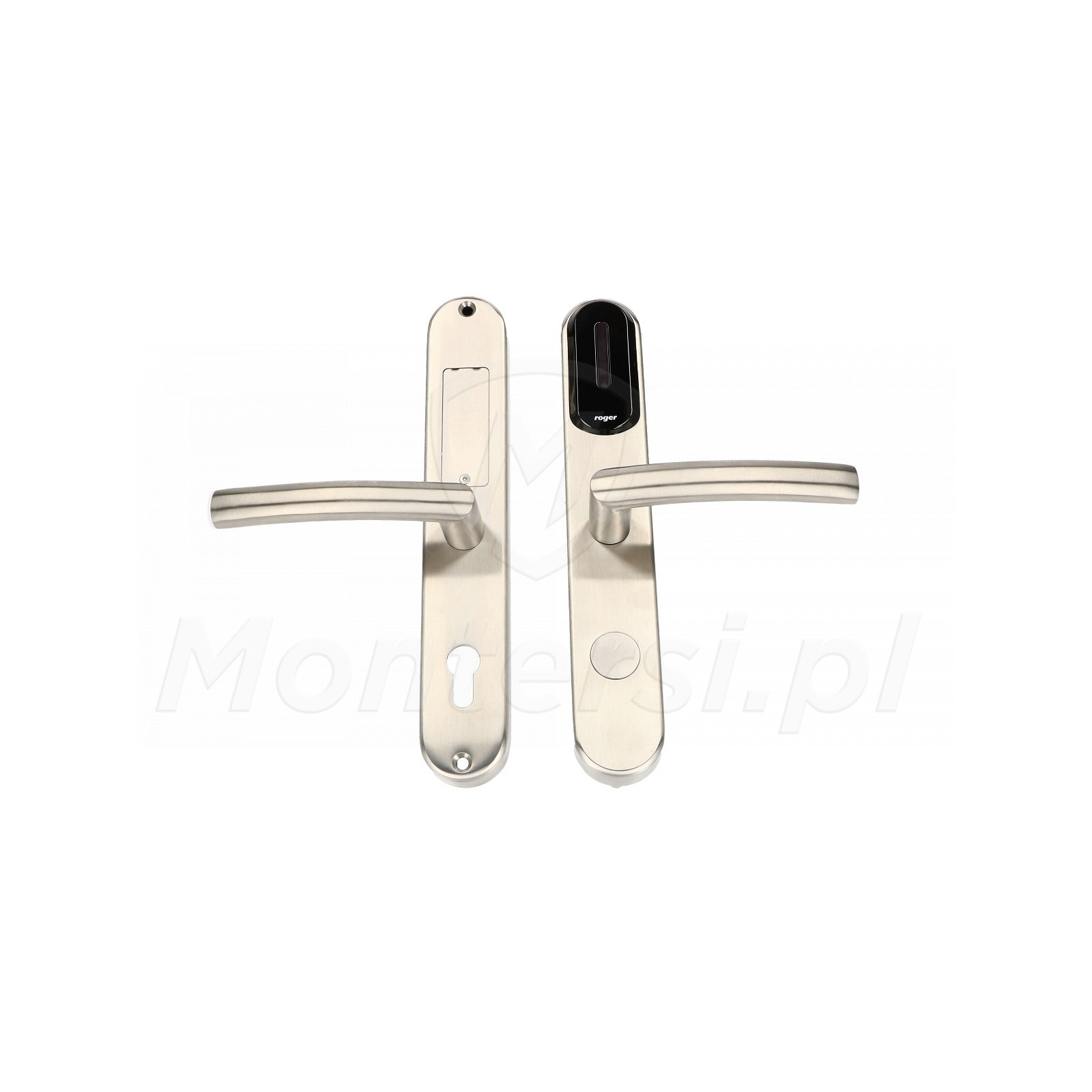

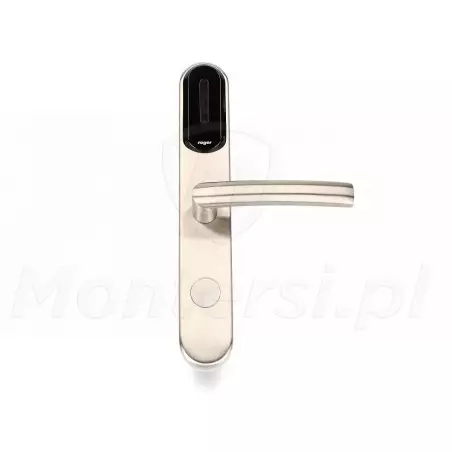

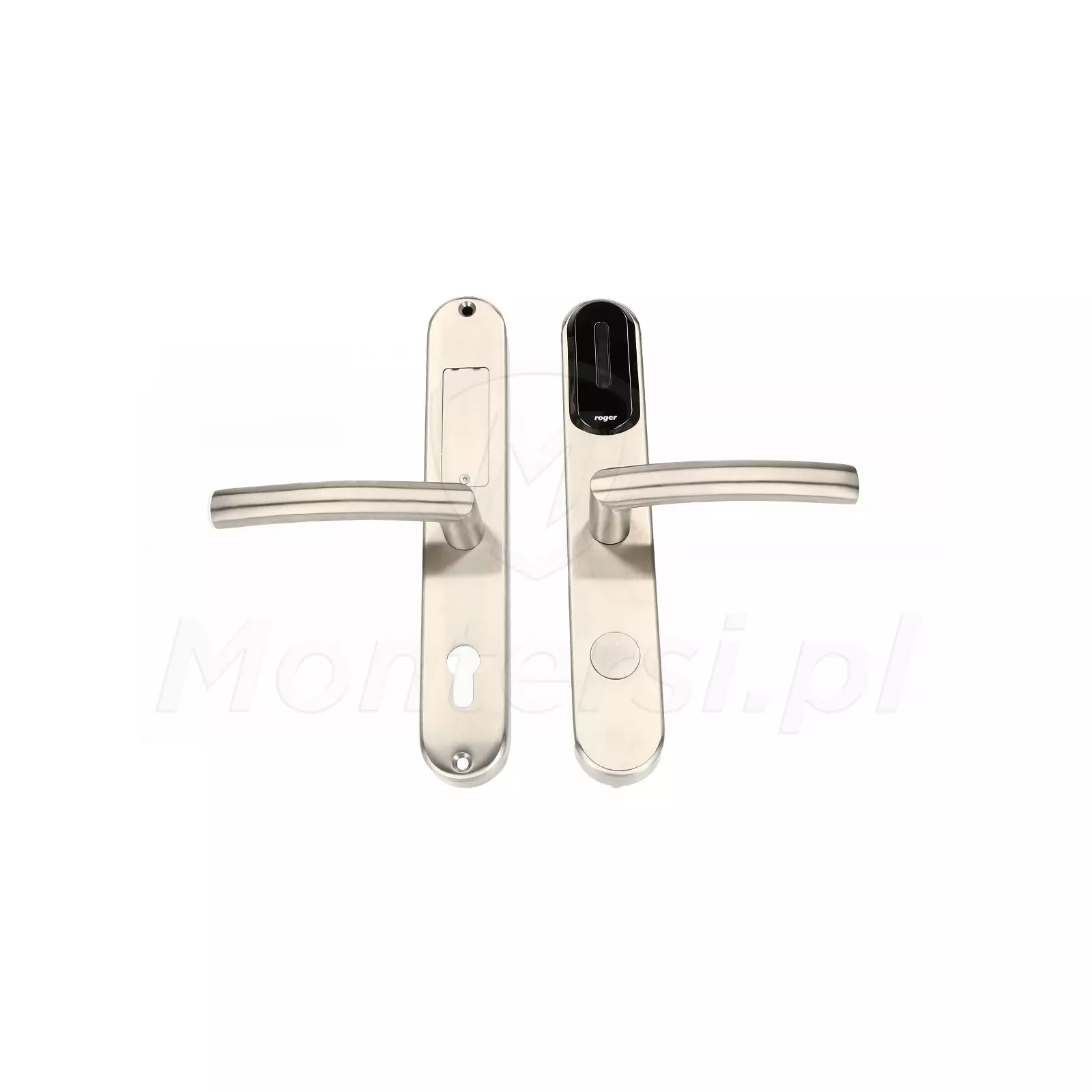

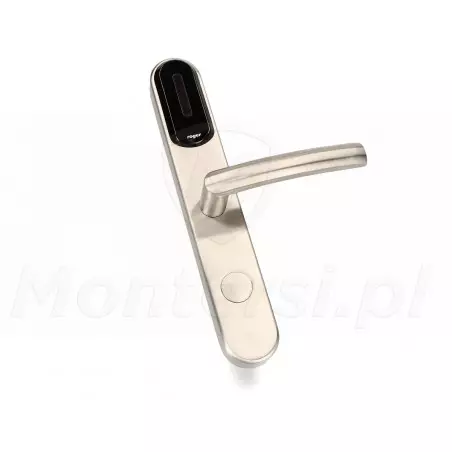

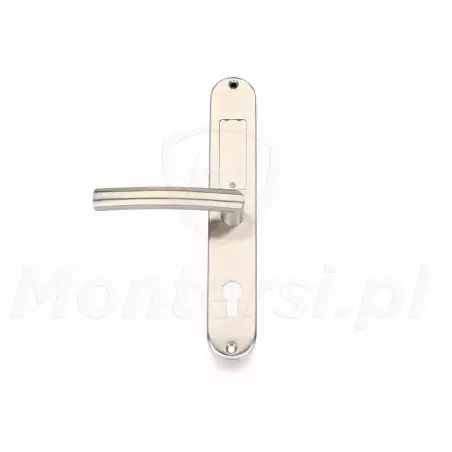

Zamek składa się z dwóch szyldów zespolonych: z klamkami oraz zamka montowanego w środek skrzydła. Czytnik kart zbliżeniowych znajduje się w szyldzie zewnętrznym, a dla zwiększenia bezpieczeństwa miejsce na baterie znajduje się w szyldzie wewnętrznym. Klamka zewnętrzna jest odseparowana od rygla i porusza się swobodnie, natomiast klamka wewnętrzna jest na połączona z ryglem, co umożliwia otwarcie drzwi od wewnątrz (nawet bez obecności zasilania).

Kanały radiowe

Komunikacja bezprzewodowa

Komunikacja odbywa się na paśmie IEEE 802.15.4 / 2.4GHz na 16 możliwych kanałach. Przed procesem budowy sieci zaleca się sprawdzenie na jakich kanałach pracują okoliczne sieci Wi-Fi i wybranie kanału, który nie jest zajmowany. Sprawdzenie w jakim stopniu dane kanały są zajęte umożliwia aplikacja mobilna typu „analizator Wi-Fi”.

Wkładka mechaniczna do RWL-2-R

Awaryjne otwieranie

W przedstawionym zamku może być zastosowana standardowa wkładka bębenkowa, która ma za zadanie umożliwić otwarcie drzwi od zewnątrz przy pomocy tradycyjnego klucza. Wielkość wkładki zależna jest od grubości skrzydła i nie powinna wystawać więcej niż 16 mm ponad powierzchnię zewnętrzną od strony zewnętrznej i 21-24 mm od strony wewnętrznej. Istnieje możliwość zastosowania wkładko-gałki.

Odczyt danych

Oprogramowanie RogerVDM

Występują przypadki, w których odczyt danych jest konieczny. Taką możliwość daje również zamek RWL-2-R. Niezależnie od trybu pracy można odczytać informacje, jednak ze względów bezpieczeństwa nie można odczytać kluczy szyfrujących komunikację lub karty. Funkcję odczytu danych można również programowo zablokować przed dostępem osób niepowołanych.

W skład zestawu zamka RWL-2-R wchodzi:

Bezprzewodowy zamek RWL-2-R
Klamki
Szablon montażowy
2 trzpienie klamki
2 długości śrub mocujących
2 karty programujące (DODAJ i USUŃ)
Zworki
Gumowa przyssawka

Uwaga!

RWL-2-L to zamek do drzwi otwieranych przeciwnie do wyżej opisanych.
