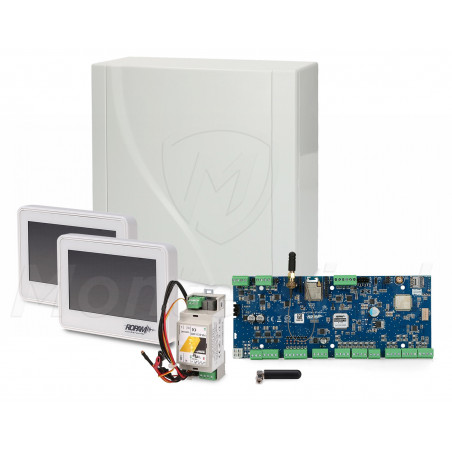

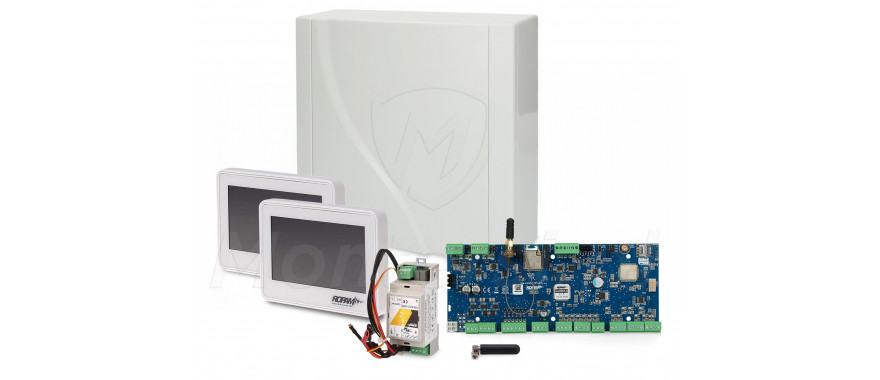

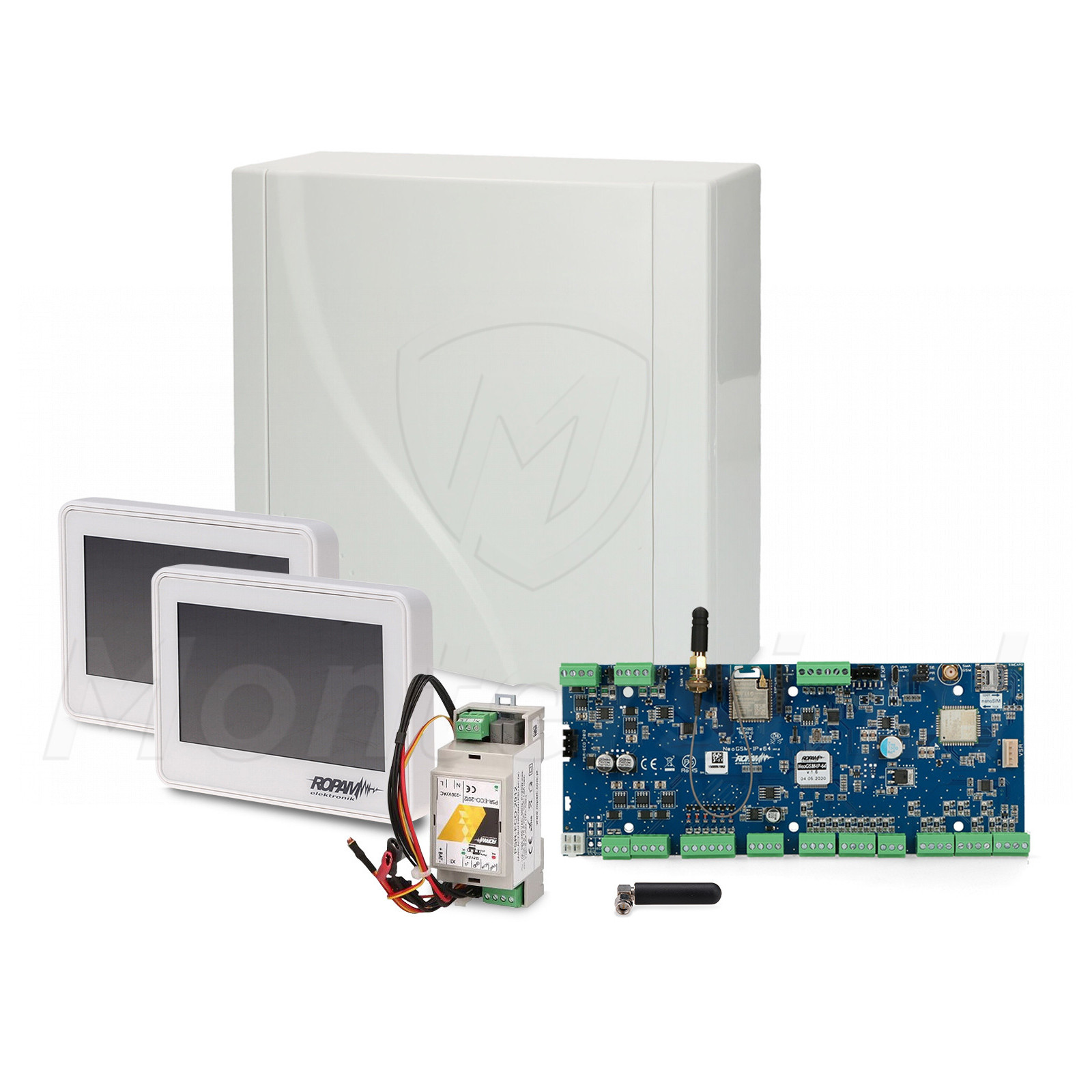

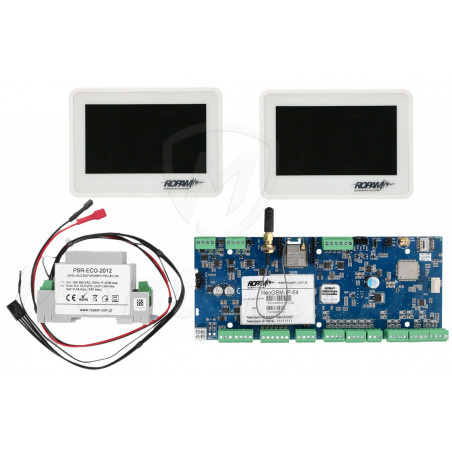

NeoGSM-IP-64-SET/TPR-4W - Zestaw systemu alarmowego i automatyki

Centrala NeoGSM-IP-64:

Wejścia centrali

Obsługa dowolnych czujek alarmowych

Centrala NeoGSM-IP-64 jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Ilość wejść może zostać rozbudowana do maksymalnie 64, przy pomocy ekspanderów wejść serii EXP-I8 lub paneli dotykowych serii TRP.

Centrala obsługuje standardowe konfiguracje wejść:

• NO
• NC
• EOL
• 2EOL/NC
• 2EOL/NO

Centrala może również współpracować z maksymalnie 4 panelami dotykowymi serii TRP lub klawiaturami dotykowymi serii TK. Jej kolejną zaletą centrali jest wbudowane wejście analogowe 0 - 10 V, służące do kontroli parametrów fizycznych takich jak np.: napięcie baterii, wilgotność lub temperatura.

Wyjścia centrali

Obsługa urządzeń automatyki domowej

Na wyposażeniu centrali NeoGSM-IP-64 znajduje się 8 wyjść, służących do podłączenia urządzeń automatyki domowej:

• 2 sterowane wyjścia tranzystorowe, wysoko-prądowe 12 V / 1 A
• 6 sterowanych wyjść tranzystorowych GND / 0.7 A

Użytkownik może sterować wyjściami z poziomu panelu dotykowego lub zdalnie z poziomu aplikacji RopemNeo. Po odpowiednim zaprogramowaniu centrali, wyjścia mogą być również sterowane w oparciu o timery (max. 4 timery). Ilość wyjść centrali może być rozbudowana do maksymalnie 40, przy pomocy ekspanderów wyjść serii EXP-O8. Dodatkową zaletą modelu jest możliwość obsługi 32 modułów roletowych - magistralowych lub radiowych.

4 strefy alarmowe

Dedykowana do średniej wielkości obiektów

Centrala obsługuje 4 niezależne strefy alarmowe, które mogą pracować w trybach: pełnym lub nocnym. Obsługa 4 stref znacznie zwiększa możliwości konfiguracyjne systemu i umożliwia jego lepsze dopasowanie do wymagań użytkownika końcowego. Centrala NeoGSM-IP-64 obsługuje również do 32 użytkowników - 1 użytkownik główny + 31 użytkowników dodatkowych.

Moduł Wi-Fi i moduł GSM

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Centrala posiada wbudowany moduł Wi-Fi z anteną panelową i moduł GSM. Służą one do realizacji powiadomień o zdarzeniach i umożliwiają zdalne sterowanie systemem alarmowym i urządzeniami automatyki. Wi-Fi jest podstawowym kanałem komunikacji i w przypadku jego nieprawidłowego działania jest on automatycznie zastępowany przez kanał GSM. Powiadomienie i zdalne sterowanie w centrali NeoGSM-IP-64 jest realizowane przy pomocy:

• SMS - niezależne komunikaty dla zdarzeń alarmowych i możliwość sterowania systemem (na maksymalnie 8 numerów telefonów)
• PUSH - krótkie powiadomienia dźwiękowe do aplikacji mobilnej RopamNeo
• VOICE / CLIP - niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 16 komunikatów głosowych bezpośrednio do centrali)
• E-MAIL - niezależne wiadomości dla zdarzeń w systemie (obsługa serwera SMTP)
• Monitoringu GPRS - współpraca z serwerem Monitoring Software Ropam, ze stacją Kronos NET lub SafeStar

Uwaga!

Po zastosowaniu modułu ekspandera EXP-LAN, istnieje możliwość podłączenie centrali do przewodowej sieci ethernetowej

Aplikacja RopamNeo

Wygodna obsługa systemu alarmowego

Dużą zaletą centrali NeoGSM-IP jest możliwość jej zdalnej obsługi, z poziomu aplikacji RopamNeo (Android / iOS). Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna. Użytkownik obsługuje system przy pomocy widgetów lub poleceń głosowych. Ma on również możliwość tworzenia makro poleceń, które wyzwalają następujące po sobie sekwencje funkcji.

Z poziomu aplikacji użytkownik może:

• Podglądać stan centrali, stref, wejść i wyjść
• Podglądać zdarzenia systemowe i awarie
• Uzbrajać i rozbrajać poszczególne strefy
• Sterować wyjściami

Korzystanie z aplikacji RopamNeo jest darmowe lokalnie lub gdy użytkownik posiada stały adres IP i przekierowanie portu na routerze. W przypadku braku stałego adresu IP, konieczne jest zakupienie płatnej usługi RopamBridge.

Modułowa konstrukcja i magistrale RopamNET

Łatwa rozbudowa o dodatkowe urządzenia zwiększające funkcjonalność

Cechą charakterystyczną centrali jest możliwość rozbudowy o dodatkowe urządzenia, zwiększające funkcjonalność. Są one podłączane do magistrali RopamNET lub dedykowanych zacisków na płycie centrali. Dzięki modułom dodatkowym system alarmowy można dopasować precyzyjnie do wymagań użytkownika i specyfiki obiektu.

Przykładowe współpracujące moduły dodatkowe:

• AMR-1 - nasłuch obiektu i weryfikacja audio
• VAR-1 - integracja z systemem wideodomofonu, umożliwiająca prowadzenie rozmowy między stacją bramową a telefonem
• RF-4 - sterownik radiowy do zdalnej obsługi centrali
• TSR-x - czujnik temperatury
• RHT-x - czujnik temperatury i wilgotności
• EXP-I8 - ekspander wejść
• EXP-O8 - ekspander wyjść
• AP-Aero - punkt dostępowy systemu bezprzewodowego Aero

Uwaga!

Centrala posiada wbudowane 2 magistrale RopamNET.

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą centrali NeoGSM-IP-64 jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 20 niezależnych warunków logicznych, 20 przekaźników czasowych i 4 timery. Udostępnia on również blokowy edytor logiki, dzięki którym systemu można stosunkowo łatwo dopasować do pełnionych przez niego funkcji na obiekcie.

NeoGSM-IP Manager

Szerokie możliwości programowania

Programowanie centrali alarmowej jest realizowane z poziomu komputera z oprogramowaniem NeoGSM-IP Manager. Przy jego pomocy instalator może zmieniać wszystkie parametry pracy systemu. Dodatkowo oprogramowanie posiada przejrzysty i czytelny interfejs użytkownika, dzięki któremu proces konfiguracji nie powinien sprawiać większych problemów. Programowanie z poziomu komputera wymaga fizycznego połączenia z centralą (przy pomocy kabla micro USB) lub może być zrealizowane za pośrednictwem interfejsu Wi-Fi.

Uwaga!

Instalator ma również możliwość zdalnego programowania systemu przez serwer RopamBridge. Wymaga to podłączenia centrali do sieci ethernet przez Wi-Fi lub LAN.

Panel TPR-4W:

Wyświetlacz LCD 4.3"

Intuicyjna obsługa systemu alarmowego i automatyki

Panel TPR-4W zbudowano w oparciu o dobrej jakości, dotykowy wyświetlacz LCD 4.3". Dzięki niemu codzienna obsługa systemu Optima jest wyjątkowo prosta i intuicyjna. Aby wywołać konkretną funkcję wystarczy kliknąć na odpowiednią ikonę - co przypomina obsługę tabletu lub smartfonu.

Panel udostępnia przycisku służące do sterowania:

• Funkcjami alarmowymi - załączenie czuwania, rozbrojenie konkretnej strefy, itd.
• Funkcjami automatyki - sterowanie oświetleniem, roletami, automatyką bramową, itd.

Dodatkową zaletą panelu jest możliwość dowolnego ustawiania ikon na ekranie. Dzięki czemu UI można precyzyjnie dostosować do wymagań użytkownika - tak aby codzienna praca z systemem nie sprawiała najmniejszych problemów. Ikony są prezentowane na dwóch ekranach, pomiędzy którymi użytkownik może swobodnie przechodzić.

Ciekawą funkcją modelu TPR-4 jest obsługa funkcji losowego układu klawiatury. Za każdym razem gdy ktoś się zaloguje do systemu, ikony są ustawione w sposób losowy. Funkcja ta zwiększa bezpieczeństwo użytkowania.

OptimaGSM Manager

Programowanie z poziomu komputera

Programowanie panelu TPR-4 można przeprowadzić z poziomu komputera osobistego z zainstalowaną aplikacją OptimaGSM Manager. Dzięki niej pełna konfiguracja urządzenia jest stosunkowo prosta i szybka. Z jej poziomu można również dowolnie zmieniać wygląd interfejsu użytkownika. Szczegółowy opis użycia programu OptimaGSM Manager można znaleźć w załączonej instrukcji.

Połączenie pomiędzy komputerem a panelem może zostać zrealizowane przez:

• Kabel micro USB
• Interfejs RS232

Uwaga!

Aktualizacji firmwareu dokonuje się przez program TPR_4 Update.

Funkcja termostatu

Zarządzanie temperaturą na obiekcie

Dużą zaletą modelu TPR-4 jest realizacji funkcji termostatu pokojowego. W oparciu o ustalone harmonogramu czasowo-temperaturowe, steruje ona klimatyzacją i ogrzewaniem obiektu - co umożliwia utrzymanie optymalnej temperatury. To jednak nie wszystko. Odpowiednio ustawione harmonogramy czasowe oszczędzają energię, przez co zmniejszają koszty ogrzewania. Przykładowo system można tak ustawić, że podczas nieobecności domowników ogrzewanie nie pracuje i załącza się na np. godzinę przed ich powrotem do domu.

Panel dotykowy realizuje również funkcję rejestratora temperatury LoggerTemp. Zapisuje ona pomiar temperatury na karcie SD (w pliku txt) i umożliwia podgląd historyczny w trybie wygaszacza ekranu.

Kieszeń na kartę microSD

Przenośna pamięć zdarzeń

We wnętrzu panelu TPR-4W znajduje się kieszeń na kartę microSD, o maksymalnej pojemności do 8 GB. Podstawowo służy ona do zapisu informacji o zdarzeniach w systemie - logi wartości wejść, temperatury. Można również zapisać na niej odpowiedni plik z planem budynku, a następnie prowadzić podgląd zdarzeń bezpośrednio na tym planie.

Na karcie microSD można również zapisać galerię 100 zdjęć, które będą wyświetlane w trybie wygaszacza ekranu. Panel pracuje wtedy jako cyfrowa ramka zdjęciowa.

Wejścia alarmowe

Funkcjonalność mini ekspandera

Panel jest wyposażony w 2 dodatkowe wejścia (NO / NC) do których można podłączyć czujki alarmowe. Dzięki czemu spełnia on funkcjonalność mini ekspandera systemu alarmowego.

Obsługiwane konfiguracje:

• NO
• NC
• EOL
• 2EOL NO
• 2EOL NC

Zasilacz PSR-ECO-2012:

Zasilacz buforowy

Współpraca z akumulatorem podtrzymującym

Cechą charakterystyczną zasilacza jest możliwość współpracy z akumulatorem kwasowo-ołowiowym (SLA lub AGM), o pojemności 1.2 Ah lub 7 Ah. Po jego zastosowaniu zasilacz PSR-ECO-2012 może pracować w trybie buforowym, podtrzymującym pracę systemu w przypadku awarii sieci 230V AC. Zasilacz, po awarii sieci elektrycznej, przełącza się automatycznie w tryb akumulatorowy. Gdy sytuacja wróci do normy, zasilacz również wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora.

Do cech charakterystycznych zastosowanego obwodu akumulatora można zaliczyć:

• Dwufazowy proces ładowania - stałoprądowy i stałonapięciowy
• Automatyczna kompensacja napięcia ładowania +/- 3.3 mV/°C, względem temperatury 25 °C
• Obsługa funkcji dynamicznego testu i diagnostyki akumulatora

Obwód akumulatora posiada również liczne zabezpieczenia, takie jak:

• Przeciążeniowe (OCP)
• Przeciwzwarciowe (SCP)
• Podnapięciowe (UVP)
• Przed odwrotną polaryzacją (RPP)

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz PSR-ECO-2012 cechuje się również wysoką sprawnością na poziomie aż 90%. Jedynie niewielka część energii jest wydzielana pod postacią ciepła podczas pracy ciągłej. Co za tym idzie, zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia mu zachowanie stabilnych parametrów przez cały czas działania.

Wyjścia techniczne

Kontrola stanu pracy zasilacza

Zasilacze Ropam serii PSR-ECO są wyposażone w wyjścia techniczne typu otwarty kolektor (OC). Przy ich pomocy zasilacz można podłączyć do centrali lub modułu alarmowego i monitorować jego stan.

Zastosowane wyjścia techniczne umożliwiają sygnalizację:

• Stany napięcia AC
• Stanu akumulatora
• Innych awarii zasilacza

Zabezpieczenia zasilacza PSR-ECO-2012:

• Przeciążeniowe (OCP)
• Przeciwzwarciowe (SCP)
• Temperaturowe (OHP)
• Nadnapięciowe (OVP)
• Podnapięciowe (UVP)

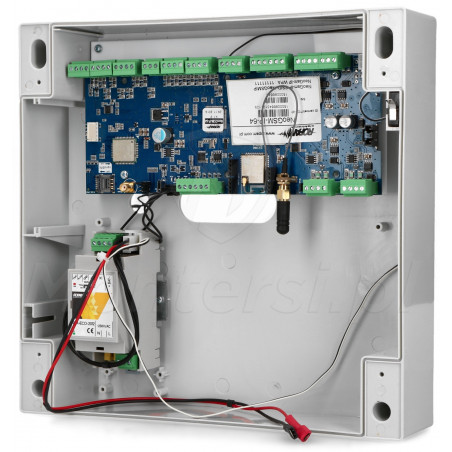

Obudowa O-R3P:

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 7 Ah / 12 V (SLA). Po jego zastosowaniu, zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Kolejną zaletą obudowy O-R3P jest wbudowany tamper, zapewniający ochronę przed nieautoryzowanym otwarciem obudowy. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego.
