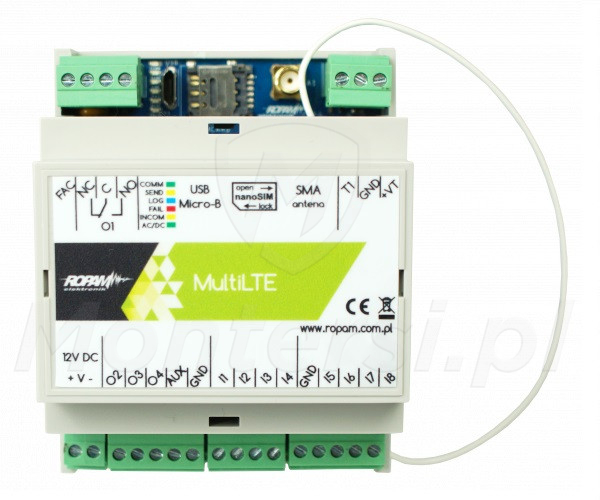

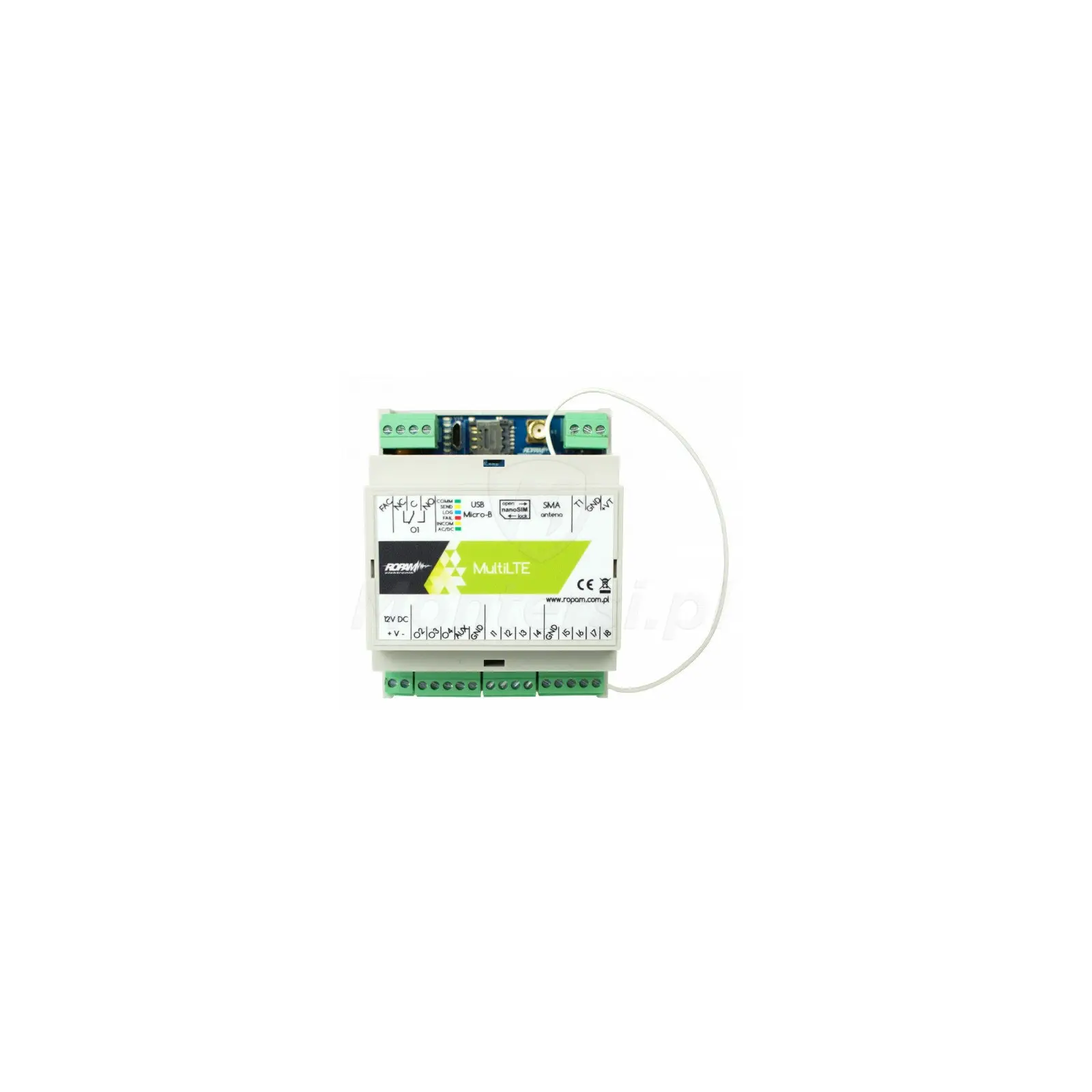

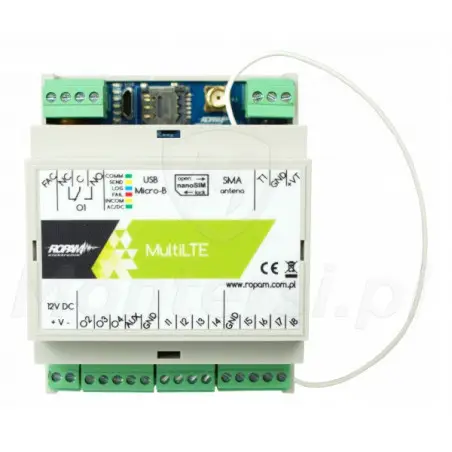

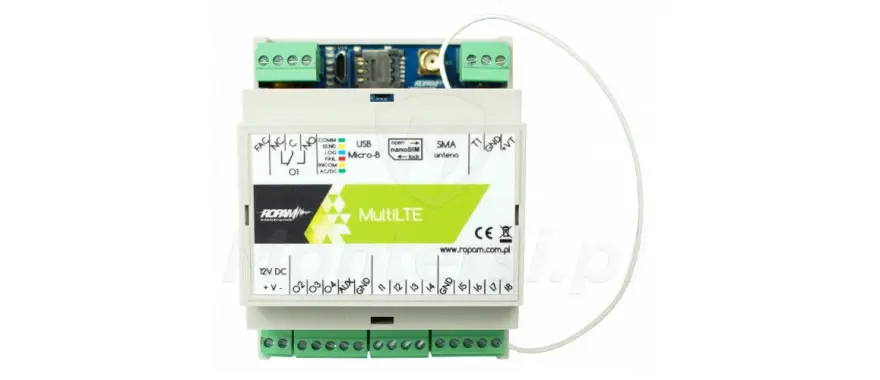

MultiLTE-RF-D4M - Moduł powiadomienia i sterowania LTE, radioodbiornik, obudowa DIN
Parametry techniczne:
- Wejścia: 8 programowalnych wejść i 1 wejście FAC
- Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
- Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
- Modem LTE: TAK
- Wbudowany moduł radiowy: TAK
- Zdalna konfiguracja: TAK
- Zdalne sterowanie: TAK
- Sterowanie automatyką: TAK
- Pamięć zdarzeń: 1000
- Ilość numerów sterujących: 8
- Ilość numerów powiadomień: 8
- Obudowa: DIN
- Zasilanie: 12 V DC
- Gwarancja producenta: 24 miesiące
MultiLTE-RF-D4M - Moduł powiadomienia i sterowania LTE, dedykowany do pracy w systemie alarmowym, automatyki, kontroli dostępu, itd. Funkcjonalny i prosty w obsłudze umożliwia otrzymywanie przez użytkownika powiadomień o stanie systemu, a także sterowanie systemem i urządzeniami wykonawczymi. Przez co jest ono świetnym urządzeniem pomocniczym np. central systemów alarmowych, rozszerzających ich możliwości i funkcjonalność. Do cech charakterystycznych modułu MultiLTE-RF-D4M można zaliczyć:
- Obudowa umożliwiająca montaż na szynie DIN (szerokość 4 modułów DIN)
- Wbudowane 8 programowalnych wejść (6x standardowe NO / NC i 2x analogowe NO / NC) oraz wejście FAC
- Wbudowane 4 wyjścia sterowalne (1x przekaźnikowe i 3x tranzystorowe) i 1 wyjście AUX
- Wbudowany modem LTE - obsługa sieci LTE 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
- Zegar RTC, kalendarz, synchronizacja z siecią LTE lub serwerami NTP
- Obsługa kodów USSD - kontrola minimalnej kwoty na karcie GSM
- Obsługa do 1000 numerów telefonów
- Realizacja powiadomień przy pomocy PUSH (aplikacja RopamBasic) / SMS / CALL / e-mail
- Realizacja połączeń głosowych VOICE / CLIP (dla dowolnych zdarzeń w systemie)
- Wbudowany odbiornik radiowy 433 MHz (obsługa do 1000 pilotów TR-4H)
- Współpraca ze stacją / serwerem RMS lub Kronos NET (szyfrowana transmisja TCP/IP; 2 adresy IP)
- Obsługa czujek temperatury (TSR-x)
- LoggerTemp - rejestracja wartości temperatury (7 dni) z automatyczną transmisją dobowych logów poprzez e-mail
- Pamięć 1000 zdarzeń z nadpisywaniem
- LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne
- Programowanie: lokalne przez micro USB lub zdalne przez LTE/GPRS (serwer RopamBridge)
- Zasilanie z poziomu zasilacza systemowego PSR-ECO-2012 (brak zasilacza w zestawie)
Moduł MultiLTE-RF znajduje zastosowanie w miejscach takich jak np.:
- Elektroniczne systemy sygnalizacji włamania i napadu
- Powiadomienie dla jednostek OSP
- Systemy automatyki wjazdowej (bramy i szlabany)
- Systemy automatyki domowej
- Systemy kontroli i sterowania poprzez sieć LTE
- Systemy kontroli i nadzoru temperatury
- Systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
- Systemy kontroli dostępu
- Transmisja i sterowanie procesami technicznymi
Parametry techniczne:
Parametry techniczne:
- Wejścia: 8 programowalnych wejść i 1 wejście FAC
- Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
- Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
- Modem LTE: TAK
- Wbudowany moduł radiowy: TAK
- Zdalna konfiguracja: TAK
- Zdalne sterowanie: TAK
- Sterowanie automatyką: TAK
- Pamięć zdarzeń: 1000
- Ilość numerów sterujących: 8
- Ilość numerów powiadomień: 8
- Obudowa: DIN
- Zasilanie: 12 V DC
- Gwarancja producenta: 24 miesiące
Wejścia modułu
Współpraca z praktycznie dowolnymi czujkami alarmowymi
Moduł powiadomienia i sterowania MultiLTE-RF-D4M jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Wejścia modułu dzielą się na 2 typy:
- I1 - I6 - Standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
- I7 - I8 - Analogowe wejścia typu NO / NC (GND / +12 V) lub 0 - 10 V (4 - 20 mA)
Moduł MultiLTE-RF-D4M jest również wyposażony w wejście FAC. Przy jego pomocy możliwa jest kontrola napięcia AC, np. centrali alarmowej współpracującej z modułem.
Wyjścia modułu
Współpraca z urządzeniami automatyki domowej
Moduł jest również wyposażony 4 wyjścia sterowalne, do których można podłączyć urządzenia automatyki domowej. Wyjścia modułu dzielą się na 2 typy:
- O1 - Wyjście przekaźnikowe (max. 1 A @ 30 V DC)
- O2 - O4 - Wyjścia tranzystorowe z zabezpieczeniem zwarciowym (max. 700 mA)
Moduł posiada również wbudowane wejście zasilania AUX 12 V / 1 A. Przy jego pomocy można zrealizować zasilenie np. czujek lub przekaźników. Wyjście AUX posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe i temperaturowe.
Modem LTE
Powiadomienia o zdarzeniach w systemie i zdalna obsługa
Moduł posiada wbudowany modem LTE do obsługi sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz). Przy jego pomocy możliwa jest realizacja powiadomień o zdarzeniach w systemie, a także zdalne sterowanie systemem i urządzeniami automatyki. Powiadomieni i zdalne sterowanie jest podstawowo realizowane z poziomu aplikacji RopamBasic. Moduł ma również możliwość realizacji powiadomień przy pomocy:
- SMS / CALL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 1000 numerów telefonów)
- E-MAIL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 adresów e-mail)
- VOICE / CLIP - Niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 8 komunikatów głosowych)
Cechą szczególną modułu Multi jest możliwość obsługi do 1000 numerów telefonów, przez co sprawdza się on doskonale w systemach wieloabonentowych. Moduł umożliwia również utworzenie 8 grup numerów telefonów do powiadomienia i sterowania CLIP. Realizuje on również funkcje rozgłaszania informacji do grup użytkowników. Dodatkowo moduł wykrywa próby zagłuszenia GSM (jamming), które są zapisywane w pamięci zdarzeń i raportowane.
Odbiornik radiowy 433 MHz
Możliwość sterowania systemem z poziomu pilotów
Cechą charakterystyczną modelu "RF" jest wbudowany odbiornik radiowy 433 MHz. Przy jego pomocy można zdalnie sterować np. systemem alarmowym lub automatyki z poziomu pilotów. Jest to wygodne rozwiązanie, umożliwiajace błyskawicznie i banalnie proste aktywowanie podstawowych funkcji systemu. Sterownik MultiLTE-RF-D4M może współpracować z max. 1000 pilotów TR-4H.
Aplikacja RopamBasic
Prosta i wygodna obsługa modułu powiadomień i sterowania BasicLTE
Zdalna obsługa modułu MultiLTE-RF-D4M jest podstawowo realizowana z poziomu aplikacji RopamBasic na urządzenia mobilne z systemem operacyjnym Android lub iOS. Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna. Do podstawowych właściwości aplikacji można zaliczyć:
- Obsługa powiadomień PUSH oraz poleceń głosowych
- Możliwość dostosowania menu do potrzeb użytkownika (przez dowolne umieszczenie piktogramów w aplikacji)
- Sterowanie za pomocą widgetów z poziomu pulpitu systemu Android
- Tworzenie własnych makro-poleceń
- Łatwa konfiguracja, przez zeskanowanie kodu QR wygenerowanego w programie BasicGSMManager
Z poziomu aplikacji RopamBasic użytkownik może:
- Podglądać stan urządzenia
- Podglądać stan wejść
- Podglądać stan wyjść
- Sterować wyjściami
- Uzbrajać i rozbrajać system
- Podglądać aktualne awarie w systemie
- Podglądać zdarzenia systemowe
LogicProcessor
Zaawansowana logika systemu
Dużą zaletą modułu MultiLTE-RF-D4M jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki.
