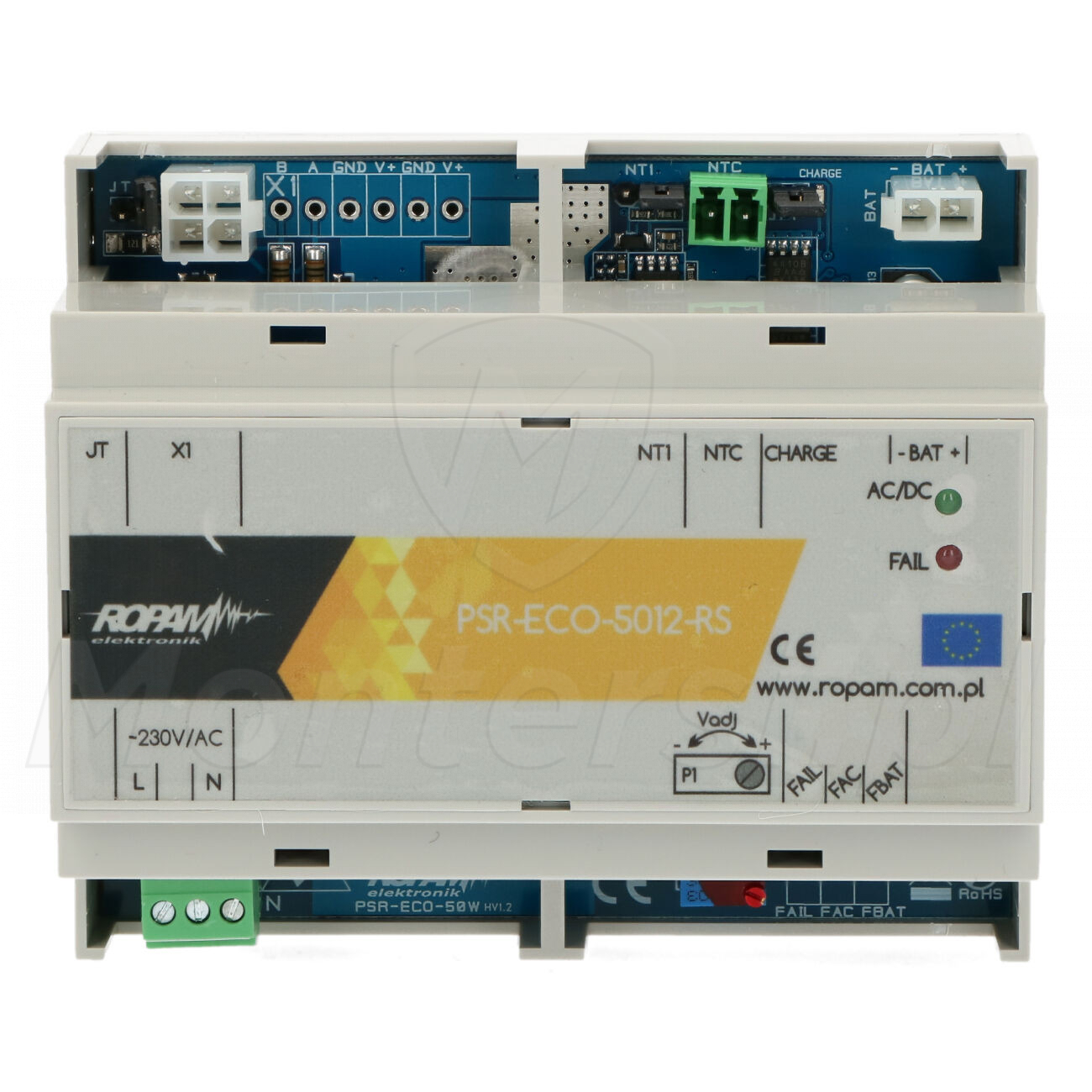

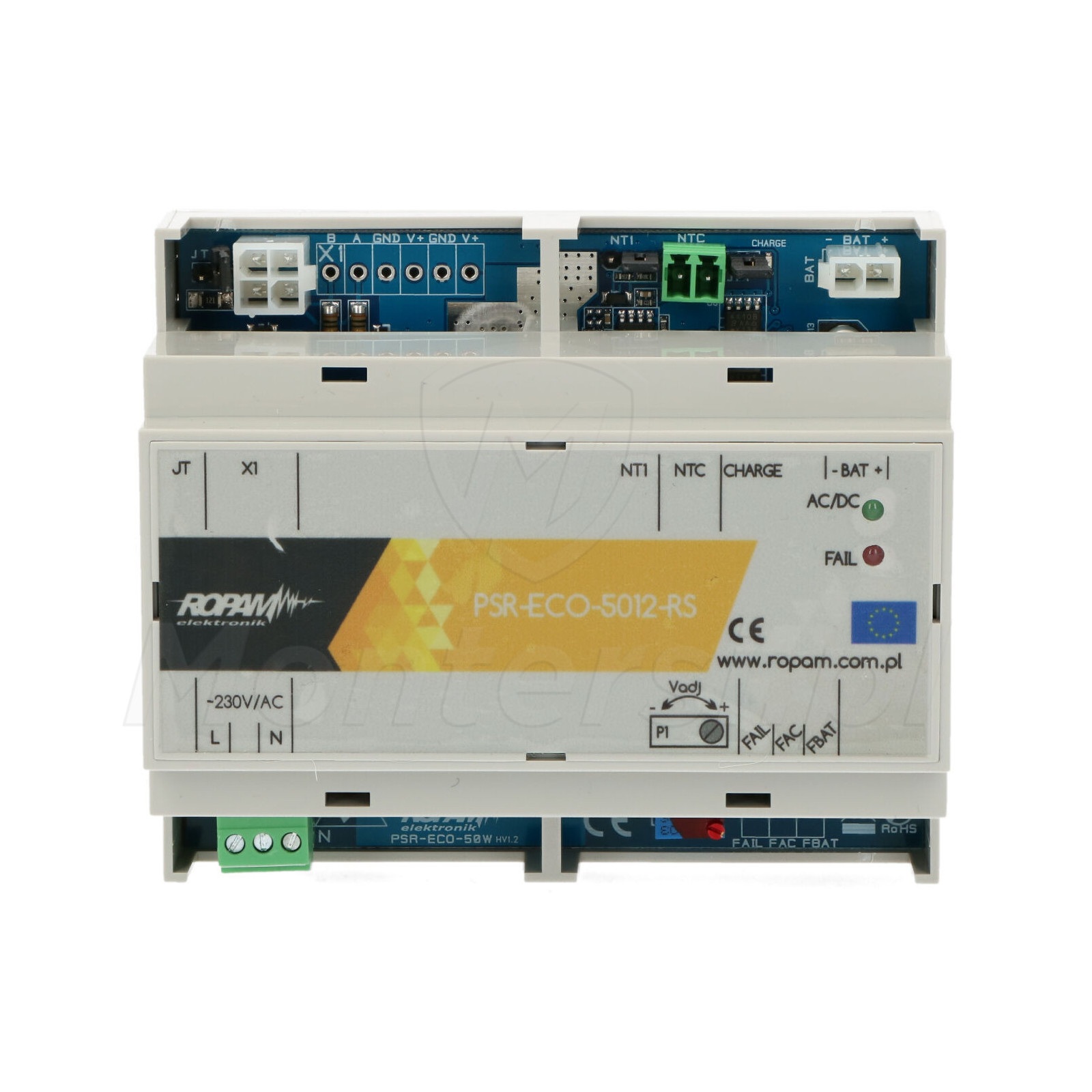

PSR-ECO-5012-RS - Zasilacz buforowy do NEO

Kod: 14142

Parametry techniczne:

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 12V DC
Buforowy: TAK
Ilość wyjść: 1
Dedykowany akumulator: Kwasowo-ołowiowy 12 V
Prąd ładowania akumulatora: Max. 1 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

Mało

Czas realizacji:

24h

282,90 zł

netto: 230,00 zł

Opis produktu
Załączniki

PSR-ECO-5012-RS - Zasilacz buforowy, zaprojektowany do pracy w systemach NEO. Charakteryzuje się niskimi stratami energii (sprawność 89%), i stabilnymi parametrami pracy (napięcie tętnień max. 120 mV p-p). PSR-ECO-5012-RS posiada liczne zabezpieczenie i spełnia normę EN50131-6 Grade 2, 3. Zasilacz współpracuje z kwasowo-ołowiowymi akumulatorami podtrzymującymi 12 V.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 12V DC
Buforowy: TAK
Ilość wyjść: 1
Dedykowany akumulator: Kwasowo-ołowiowy 12 V
Prąd ładowania akumulatora: Max. 1 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Wyjścia techniczne: TAK
Sygnalizacja pracy: Optyczna
Klasa środowiskowa: II
Temperatura pracy: -10...+55 °C
Zgodność z EN 50131-6: TAK
Wymiary: 107 x 89 x 65.6 mm
Gwarancja producenta: 24 miesiące

PSR-ECO-5012-RS - Zasilacz buforowy, przystosowany do zasilania urządzeń systemu NEO. Został wyposażony w specjalną wtyczkę, umożliwiającą bezpośrednie podłączenie do dedykowanych płytek. Zasilacz posiada procesorową diagnostykę i kontrolę pracy, spełnia normę EN50131-6 Grade 2, 3.

Obudowa

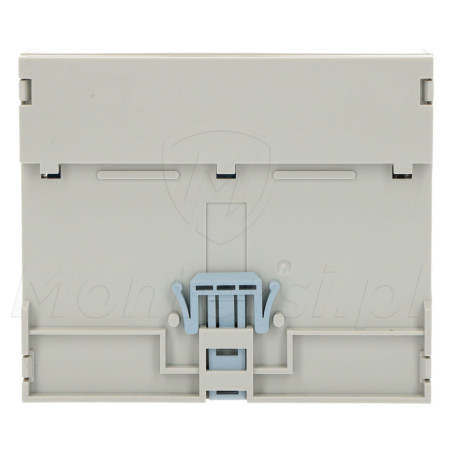

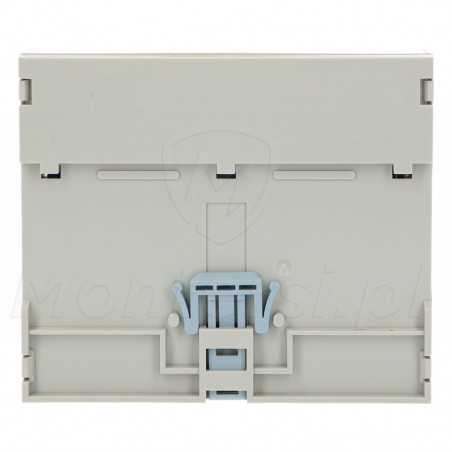

Montaż na szynie DIN

Zasilacz został zabudowany w modułową obudowę DIN 6M, dzięki której może zostać zamontowany bezpośrednio na szynie DIN. Została ona wykonana z tworzywa sztucznego ABS.

Współpraca z akumulatorem

Praca w przypadku braku napięcia sieciowego

Do prezentowanego modelu może zostać podłączony zewnętrzny akumulator kwasowo-ołowiowy 12 V - Umożliwia on skuteczną pracę, gdy zabraknie napięcia sieciowego. Zasilacz automatycznie przechodzi w tryb awaryjny. Po powrocie napięcia sieciowego, rozpoczyna się 2-fazowy proces ładowania (stało-prądowe i stało-napięciowe).

Obwód akumulatora jest również wyposażony w liczne zabezpieczenia:

Przeciążeniowe (OCP)
Zwarciowe (SCP)
Podnapięciowe (UVP)
Przed odwrotną polaryzacją

Zabezpieczenia

Ochrona podłączonych urządzeń

PSR-ECO-5012-RS został wyposażony w liczne zabezpieczenia, które gwarantują poprawność pracy systemu:

Przeciwzwarciowe (SCP) - Chroni elementy systemu przed zwarciami, powstałymi w skutek uszkodzenia izolacji lub nieprawidłowego połączenia przewodów
Nadnapięciowe (OVP) - Chroni podłączone elementy przed zbyt długim działaniem napięcia większego niż ustalone.
Podnapięciowe (UVP) - Wyłącza linie zasilająca, gdy napięcie spadnie poniżej dopuszczalnej wartości
Przeciążeniowe (OLP) - Chroni system przed zbyt dużym natężeniem prądu
Temperaturowe (OHP) - Chroni akumulator przed uszkodzeniami spowodowanymi zbyt wysoką temperaturą

ECO

Niskie straty energii

Zasilacz cechuje się wysoką sprawnością energetyczną na poziomie 88% Dodatkowo nie posiada elementów generujących największe straty energii - Transformator separujący, niskonapięciowy prostownik i niskonapięciowy stabilizator.

Wyjścia techniczne

Kontroluj stan pracy zasilacza

Seria PSR-ECO została wyposażona w wyjścia techniczne typu OC (otwarty kolektor).

Umożliwiają one monitorowanie stanu zasilacza:

Brak napięcia sieciowego
Rozładowanie akumulatora
Inne awarie

Dodatkowe cechy:

Separacja galwaniczna PRI/SEC: 3.5 kV
Wyposażony w magistrale EIA-485
Optyczna sygnalizacja pracy z informacją o stanie zasilacza i ewentualnej awarii (przy pomocy odpowiednich kodów)
