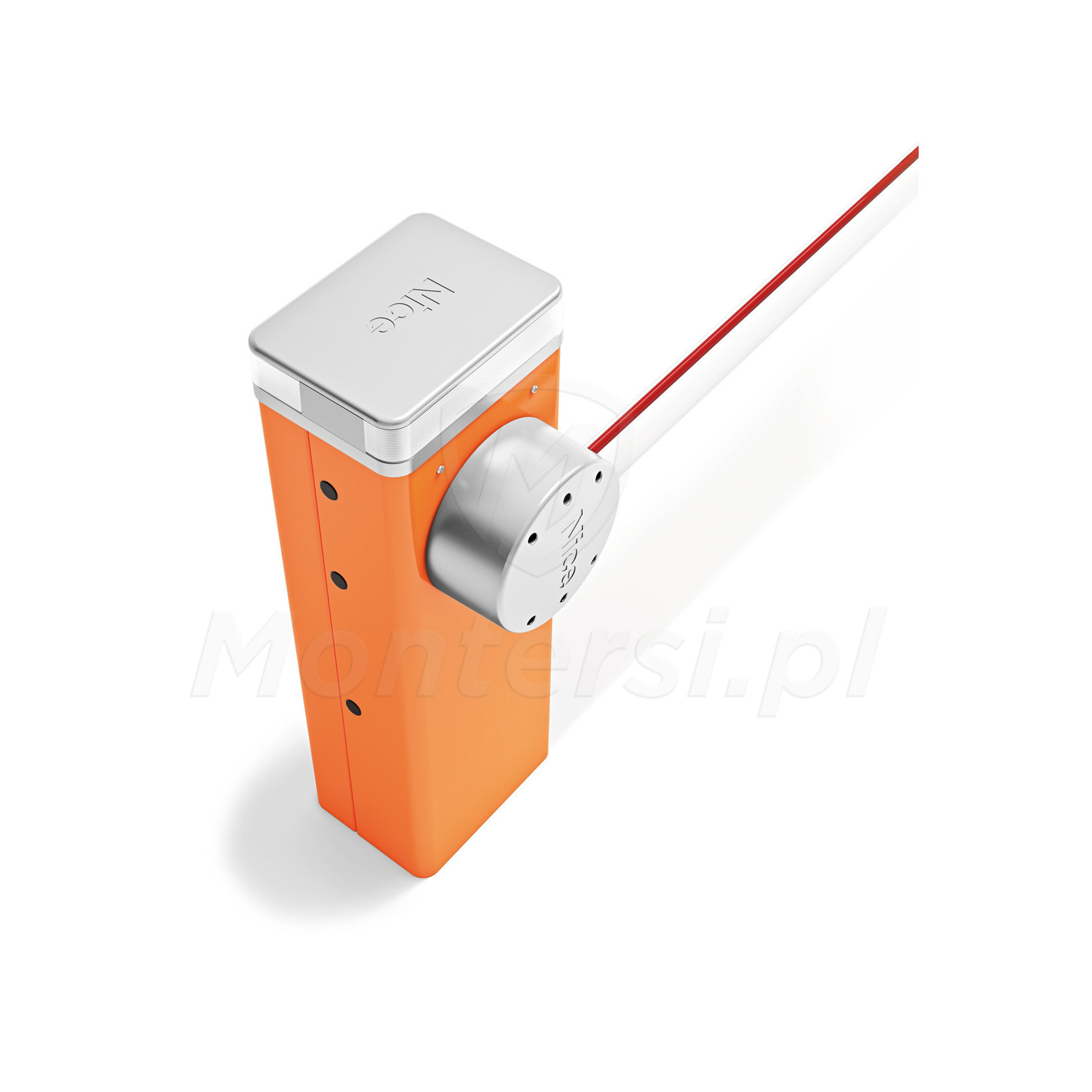

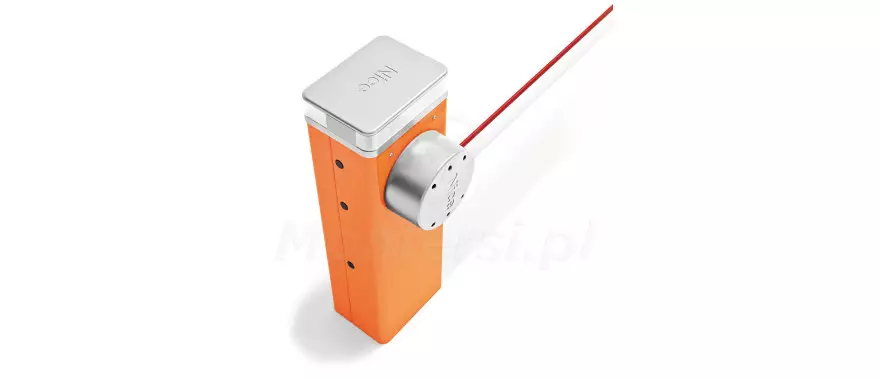

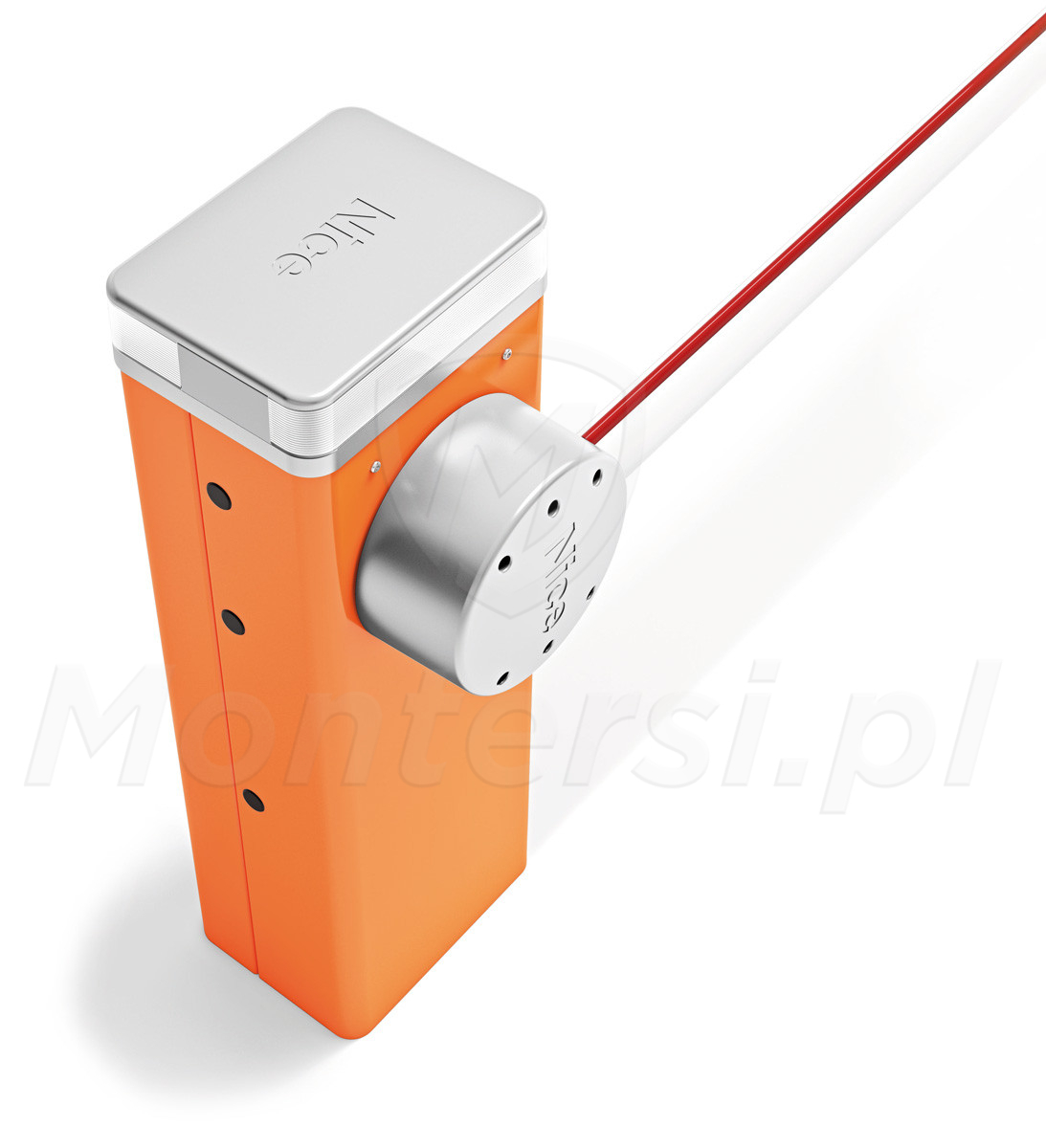

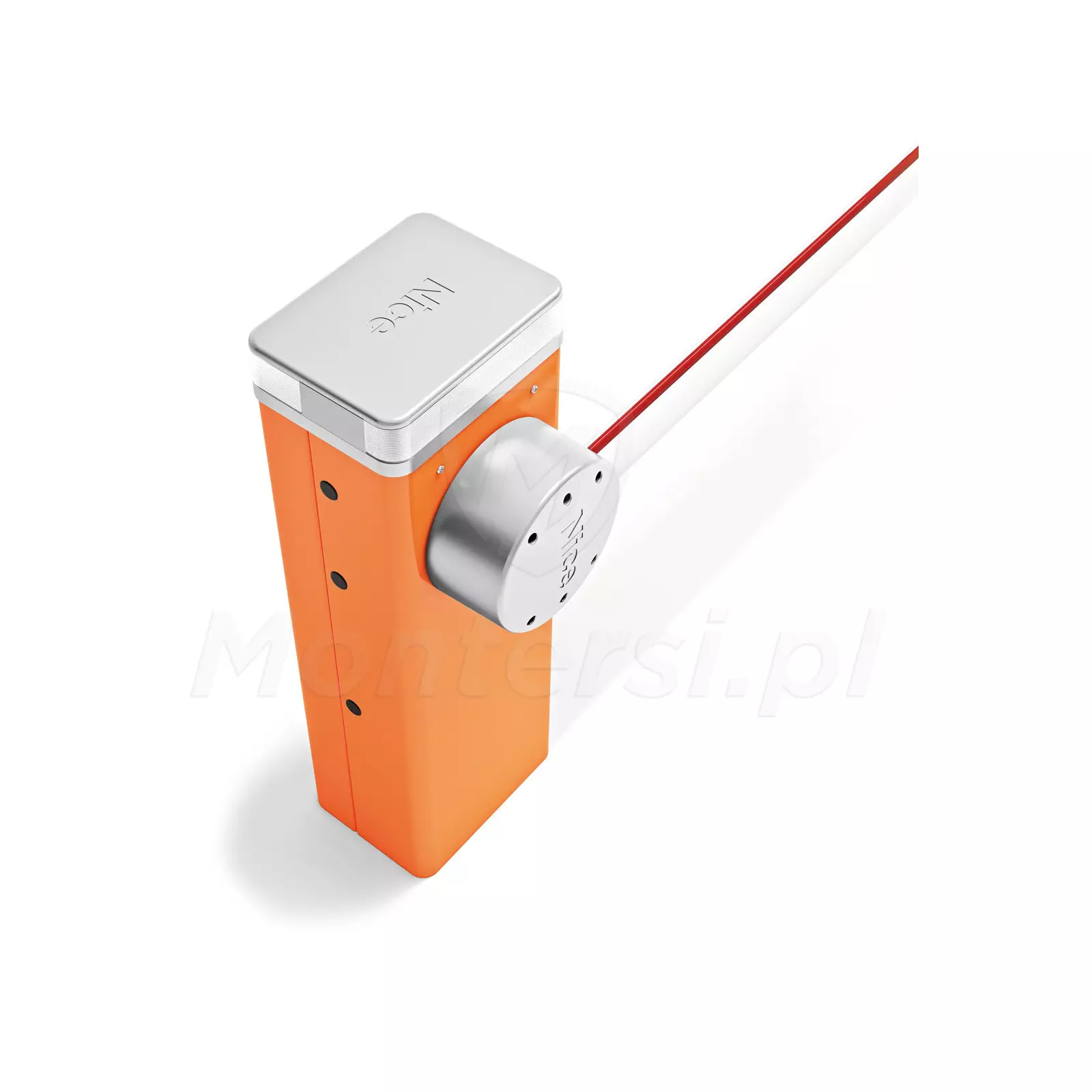

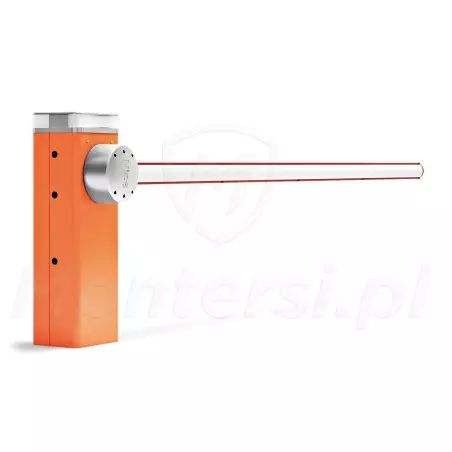

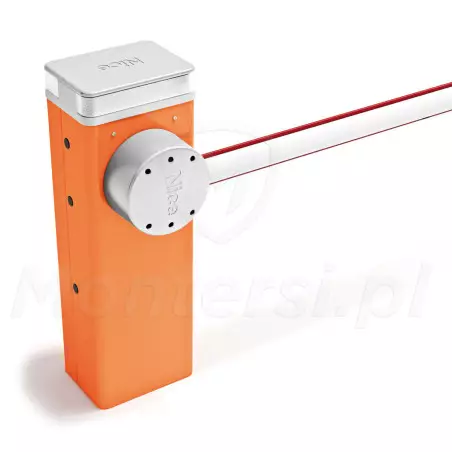

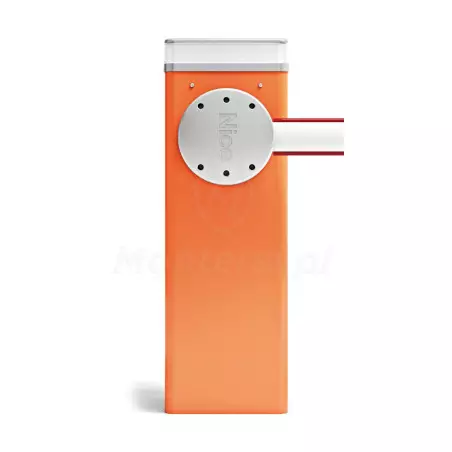

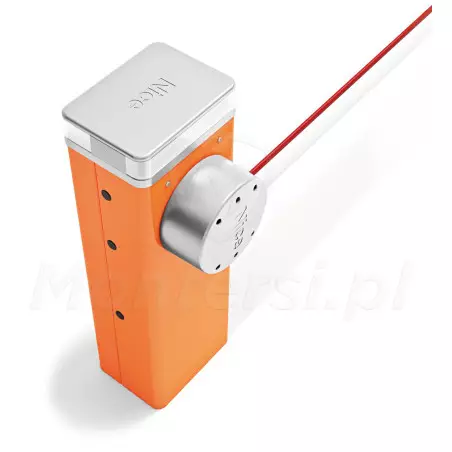

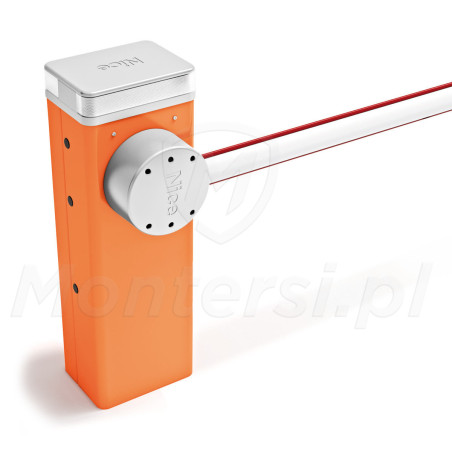

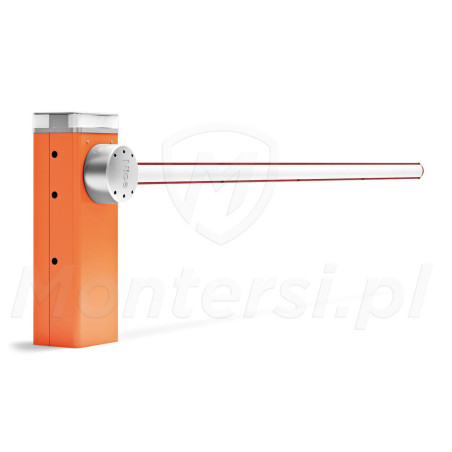

M5BAR - Zestaw szlabanu 5m

Kod: 20103

Parametry techniczne:

Maksymalna długość ramienia: 5 m
Moment obrotowy: 200 Nm
Minimalny czas otwarcia: 3 s
Intensywność pracy: 350 cykli / godzine
Zasilanie awaryjne: TAK
Obudowa: IP44
Temperatura pracy: -20...+50 °C
Zasilanie: 230 V / SOLEMYO
Silnik: 24 V
Pobór prądu: 1.1 A
Wymiary: 400 x 299 x 1215 mm
Waga: 80 kg
Gwarancja producenta: 36 miesięcy

Na zamówienie

Czas realizacji:

48h

6 543,60 zł

netto: 5 320,00 zł

Duża wielkość produktu

Opis produktu
Załączniki

Elektromechaniczny szlaban, wyposażony centralę sterującą BCU1, silnik 24 V z enkoderem i owalne ramię 5 m. Cechuje się solidną konstrukcją, zapewniającą niezawodność i wytrzymałość - M5BAR jest przystosowany do pracy bardzo intensywnej, gwarantując nawet milion cykli bezawaryjnej pracy.

Szlabany serii BAR został zaprojektowany z myślą o wjazdach na parkingi, place, itp. Sprawdzają się doskonale w obiektach publicznych, centrach handlowych, przedsiębiorstwach lub wspólnotach mieszkaniowych.

Uwaga!

Ze względu na duże gabaryty paczki, model jest wysyłany bezpośrednio z siedziby Nice. Oznacza to, że zamówienie jest realizowane przy przedpłacie na konto lub z odroczonym terminem płatności (dla partnerów handlowych). Cena wysyłki jest ustalana indywidualnie, w zależności od wymiarów paczki.

Ramię szlabanu do odbioru osobistego z bazy FEDEX.

Udostępniamy artykuł w którym pokazujemy jak zaprogramować pętlę indukcyjną do szlabanu M5BAR.

Można również dowiedzieć się jak sprawdzać aktualne położenie bramy lub aktualne położenie ramienia szlabanu.

Parametry techniczne:

Parametry techniczne:

Maksymalna długość ramienia: 5 m
Moment obrotowy: 200 Nm
Minimalny czas otwarcia: 3 s
Intensywność pracy: 350 cykli / godzine
Zasilanie awaryjne: TAK
Obudowa: IP44
Temperatura pracy: -20...+50 °C
Zasilanie: 230 V / SOLEMYO
Silnik: 24 V
Pobór prądu: 1.1 A
Wymiary: 400 x 299 x 1215 mm
Waga: 80 kg
Gwarancja producenta: 36 miesięcy

Centrala sterująca BCU1

Wysoka funkcjonalność i proste programowanie

Na wyposażeniu szlabanu znajduje się wysokiej jakości centrala sterująca BCU1, wykonana w technologii BLUEBUS. Wykonana z dbałością o drobne szczegóły i zgodnie z najnowszymi trendami w elektronice, gwarantuje niezawodność i stabilne parametry pracy szlabanu. Do cech wyróżniających centrali BCU1 można zaliczyć:

Duże, wygodne w obsłudze pokrętło do programowania i 3-segmentowy wyświetlacz. Dzięki nim doświadczony instalator nie powinien mieć najmniejszych problemów z zaprogramowaniem centrali
Przyciski OPEN / CLOSE, które umożliwiają przeprowadzenie testu poprawności działania szlabanu
Dodatkowe wejście "HP SbS" - wejście Krop po Kroku "High Priority". Do tego wejścia można przypisać 1 z 18 różnych funkcjonalności
Wyjście zasilania 24 V DC, o maksymalnej obciążalności 500 mA (do tej pory centrale BLUEBUS NICE oferowały wyjścia o obciążalności do 100 mA)
Zestaw DIP-Switchy, które umożliwiają dopasowanie parametrów centrali do modelu szlabanu z jakim współpracuje
Krańcówki elektromechaniczne w postaci mikro-wyłączników i dedykowane im krzywe osadzone na wale wyjściowym reduktora

Amperometryka

Bezpieczna praca szlabanu

System amperometryki umożliwia skuteczne wykrywanie obiektów znajdujących się na drodze ramienia. Jeżeli podczas zamykania ramię natrafi na jakiś obiekt, praca szlabanu zostanie natychmiastowo przerwana - Znacznie zmniejsza ryzyko uszkodzenia szlabanu i przedmiotu w wyniku kolizji.

Autodiagnostyka

Łatwa lokalizacja usterki

Dzięki funkcji autodiagnostyki, centrala sterująca samodzielnie rozpoznaje błąd. Następnie, przy pomocy lampy sygnalizacyjnej, wysyła kod błędu (odpowiednia ilość mignięć) - Dzięki tej funkcji identyfikacja i lokalizacja usterki są wyjątkowo proste.

Łagodny start i zamykanie

Cicha i płynna praca

MBAR posiada funkcję płynnego startu i zamykania, która niweluje efekt szarpania na początku i końcu ruchu - Prędkość ruchu ramienia jest minimalna. Parametry funkcji łagodnego startu i zamykania mogą być regulowane przez użytkownika.

Stand By

Niskie zużycie energii

Dużą zaletą modelu jest funkcja Stand by, która znacząco zmniejsza zużycie energii, kiedy szlaban nie pracuje. M5BAR po pewnym czasie bezczynności, automatycznie przełącza się w tryb oczekiwania.

Solemyo

Darmowe zasilanie szlabanu

Zasilanie szlabanu może zostać zrealizowane przy pomocy systemu słonecznego Solemyo. Jego zastosowanie praktycznie całkowicie niweluje jakiekolwiek koszty związane z zasilanie.

Zasilanie awaryjne

Możliwość pracy przy braku napięcia sieciowego

Do szlabanu może zostać podłączony akumulator podtrzymujący PS224 (24 V / 7.2 Ah). Umożliwia on skuteczną pracę, gdy zabraknie napięcia sieciowego (przez pewien czas).

Dodatkowe cechy M5BAR:

Łatwy system wysprzęglania
Możliwość zamontowania fotokomórek w obudowie szlabanu
Wydzielone strefy dla elektroniki i automatyki
Centrala sterująca umieszczona w górnej części obudowy
Możliwość podłączenia listwy optycznej lub rezystancyjnej
Wbudowane 2 detektory pętli indukcyjnej

W skład zestawu wchodzą:

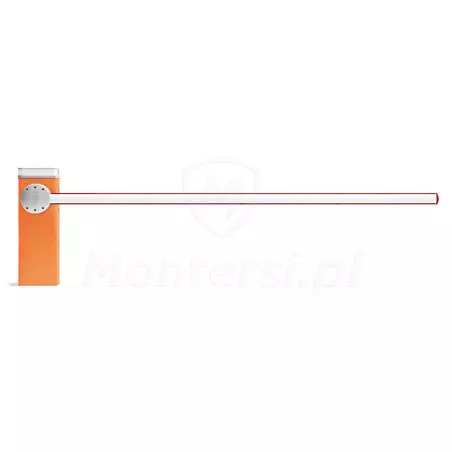

XBA5 - Ramię owalne o długości 5 m. Eliptyczny kształt zapewnia odporność na silny wiatr
XBA13 - Gumowe listwy ochronne
WA10 - Nalepki ostrzegawcze
