Sterownik Nice Wi-Fi – Cz.2 – Sprawdź położenie bramy na smartfonie

Film prezentuje sposób podłączenia interfejsu Nice-INT do sterownika Nice-Wi-Fi w taki sposób aby ikona w aplikacji Nice Wi-Fi prezentowała aktualne położenie bramy.

W tym odcinku poradnika technicznego zgodnie z obietnicą, Tomasz Tarnówka pokaże jak sprawdzić aktualne położenie bramy na smartfonie.
Posłużymy się interfejsem NICE-INT, który znajduje się w opakowaniu razem z modułem Nice Wi-Fi
Do prezentacji wykorzystamy bardzo popularną jednostkę szlabanu – M5BAR. Na początek, bardzo ważna informacja: Moduł Nice -INT współpracuje tylko i wyłącznie z centralami BLUBUS-owymi kompatybilnymi z systemem Nice Opera.

Podłączenie interfejsu Nice-INT do centrali

Wszystko, czego potrzebujecie do realizacji podłączenia modułu Nice-INT do centrali to: Moduł Nice Wi-Fi, programator, O-View oraz płaski wkrętak. Pierwsze co musimy zrobić, to wybieramy jedno z wyjść centrali, do którego podłączymy moduł Nice INT. W naszym przypadku jest to wyjście LIGHT. Dokonujemy połączenia.

Uwaga na biegunowość tego połączenia. Jest ono zobrazowane na grafice.

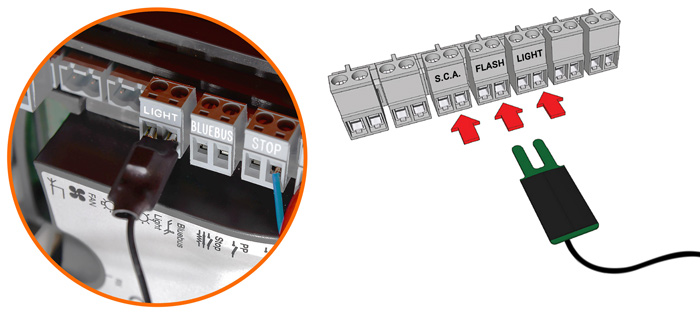

gniazda-small
Podłączenie interfejsu Nice INT do wejścia LIGHT w centrali

Cienki czarny przewód wychodzący z interfejsu podpinamy do wejścia czujnika IN1 w module Nice Wi-Fi.
Przechodzimy do konfiguracji wyjścia centrali. My podłączyliśmy moduł do wyjścia LIGHT w szlabanie.
Musimy teraz skonfigurować go w taki sposób, aby przy zamkniętym ramieniu, na tym wyjściu pokazywało się 24V.

Ustawiamy funkcjonalność wyjścia jako: KONTROLKA BRAMY ZAMKNIĘTEJ.

W programatorze Nice-Oview, wchodzimy do MENU i klikamy:
FUNKCJE CENTRALI/
jeszcze raz FUNKCJE CENTRALI
PARAMETRY ZAAWANSOWANE/
KONFIGURACJA WYJŚĆ/
Nasze wyjście LIGHT znajduje się pod
pozycją: WYJŚCIE nr 1
Szukamy funkcji – BRAMA ZAMKNIĘTA
Zatwierdzamy OK
Gotowe.
Teraz najważniejsze jest to, aby w naszej aplikacji na telefonie komórkowym, pojawiała się odpowiednia ikona, adekwatna to tego, z jaką automatyką współpracuje nasz moduł Wi-Fi.

ikony-do-wyboru



Dokonujemy ustawień modułu w profilu SUPLA.

Aby dokonać ustawień modułu, tych które w tym momencie nas interesują, czyli czujnika wyjść jak i ikon, musimy zalogować się na naszym profilu SUPLA.
O tym jak utworzyć konto i jak wygląda cała procedura rejestracji, zobaczysz w filmie pod tytułem:

Sterownik Nice Wi-Fi – CZ.1 – Jak podłączyć i skonfigurować

Logujemy się na nasze konto. Następnie klikamy w ikonę: URZĄDZENIA WEJŚCIOWE/WYJŚCIOWE.
Powinno się wtedy pojawić menu urządzeń, w którym odnajdziemy nasz sterownik Wi-Fi. Klikamy w nie.
Schodzimy na dół strony i klikamy: OTWIERANIE/ZAMYKANIE BRAMY WJAZDOWEJ.
W nowo otwartym menu możecie zmieniać funkcje sterownika, czas zadziałania wyjścia przekaźnikowego a także ikonę, która będzie nam towarzyszyć w aplikacji mobilnej.  Standardowo ikona odzwierciedla bramę wjazdową przesuwną. My chcemy aby pojawił się tutaj szlaban. Klikamy: ZMIEŃ IKONĘ. Wybieramy szlaban i zatwierdzamy zielonym ptaszkiem. Aplikacja potwierdziła nam, że dane zostały zapisane. Teraz pozostaje sprawdzić, czy aplikacja mobilna na naszym smartfonie odpowiednio wyświetla ikonę.
Przedstawione rozwiązanie daje operatorowi bramy, optyczne potwierdzenie tego, że brama wykonała rozkaz na aplikacji mobilnej. Natomiast w tym miejscu zaznaczamy, że tego typu sterowanie jest niebezpieczne, zwłaszcza wtedy gdy nie widzimy tej bramy i nikt nie nadzoruje jej pracy.
W tym odcinku to wszystko. Zapraszamy do oglądania innych filmów na wsparciu i śledzenia naszego profilu na You Tubie.
