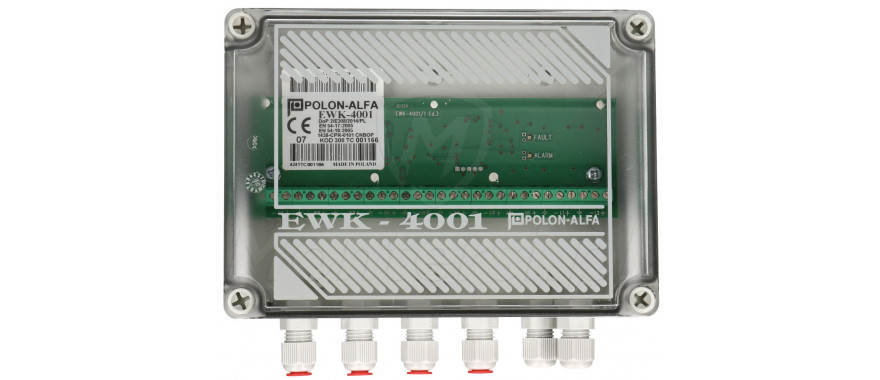

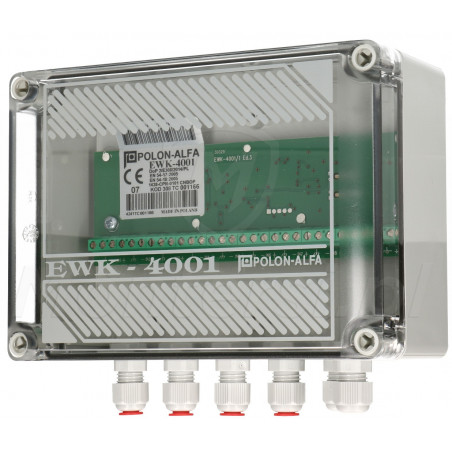

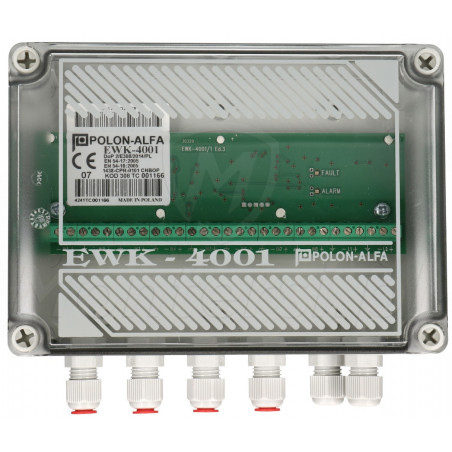

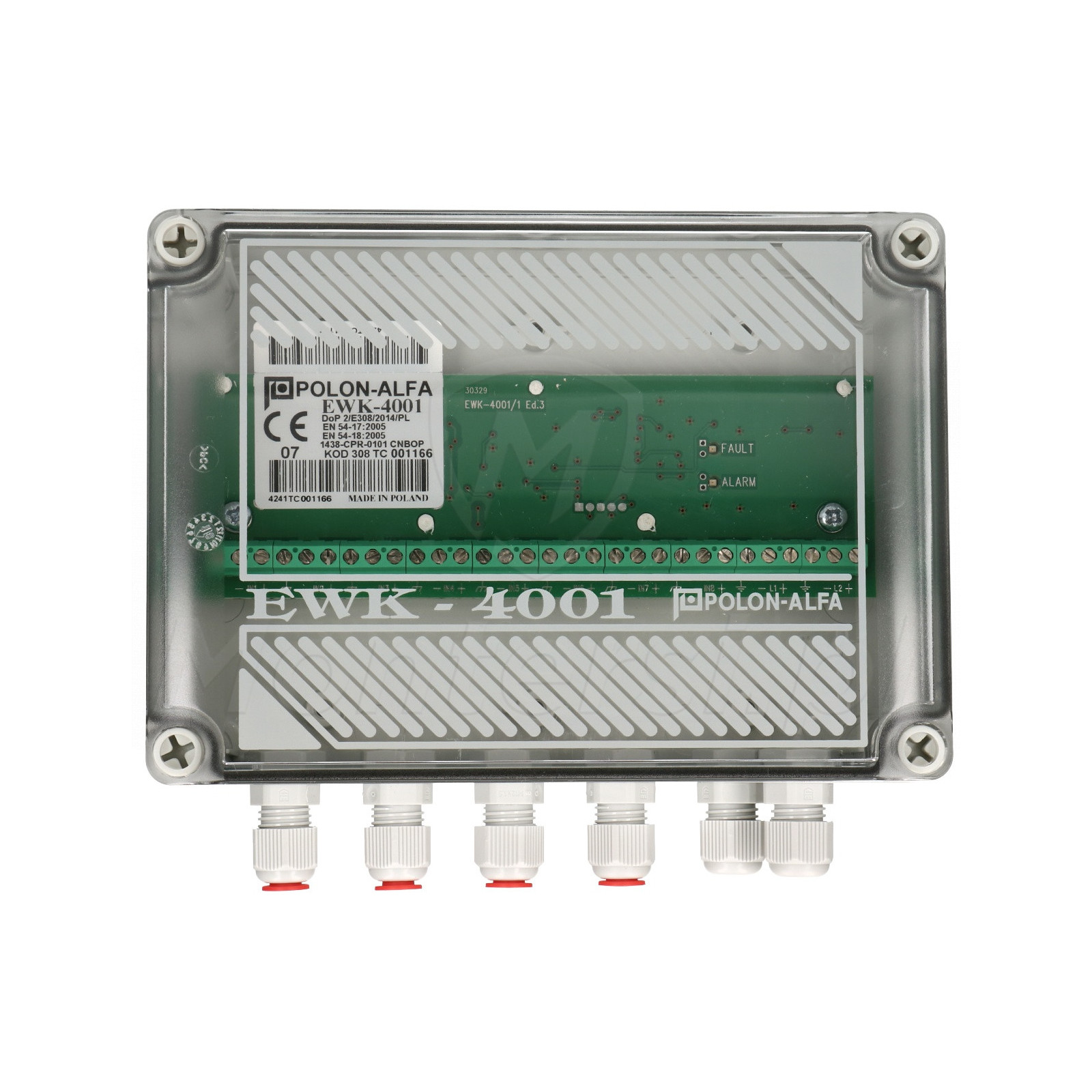

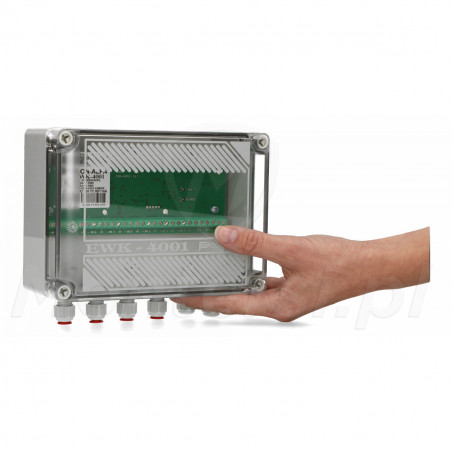

EWK-4001 - Adresowalny element kontrolny wielowejściowy

Kod: 16107

Parametry techniczne:

Napięcie zasilania: 16,5 ÷ 24,6 V
Pobór prądu (gotowość): ≤ 150 µA
Klasa szczelności: IP65
Temperatura pracy: -25 ... +55°C
Wymiary: 175 x 146 x 75 mm

Na zamówienie

Czas realizacji:

48h

927,42 zł

netto: 754,00 zł

Opis produktu
Załączniki

EWK-4001 - Adresowalny element wielowejściowy kontrolny, przeznaczony do kontroli stanów urządzeń sygnalizacji pożarowej (np. drzwi przeciwpożarowe, klapy dymowe), a także do odbierania informacji o alarmie pożarowym z czujek z bezpotencjałowym ze stykiem zwiernym, lub z innych systemów sygnalizacji pożaru, np. IGNIS 1000.

Element można instalować wewnątrz i na zewnątrz obiektów.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 16,5 ÷ 24,6 V
Pobór prądu (gotowość): ≤ 150 µA
Klasa szczelności: IP65
Temperatura pracy: -25 ... +55°C
Wymiary: 175 x 146 x 75 mm

Osiem wejść kontrolnych

Możliwość pełnej kontroli obiektu

Element EWK-4001 ma osiem niezależnych wejść kontrolnych wyprowadzonych na łączówki. Element w momencie przełączenia kontrolowanego styku (NO lub NC do wyboru) na którymkolwiek z wejść, wysyła do centrali sygnał alarmu technicznego, sygnał alarmu pożarowego lub uszkodzenia niemaskowalnego w przypadku niesprawności kontrolowanego obwodu (w zależności od zaprogramowanego trybu) podając dodatkowo numer wejścia, które zmieniło swój stan.

Zmiana stanu jest sygnalizowana rozbłyskami czerwonej diody LED umieszczonej wewnątrz elementu kontrolnego. Element jest wyposażony w wewnętrzny izolator zwarć. Kodowanie adresu elementu EWK-4001 odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci.

Uwaga

W przypadku niewykorzystania wszystkich wejść elementu kontrolnego należy do tych wejść podłączyć rezystory 20 kΩ. W zespole łączówek znajdują się zaciski do podłączenia ekranów linii dozorowej i ekranów przewodów obwodów wejściowych.

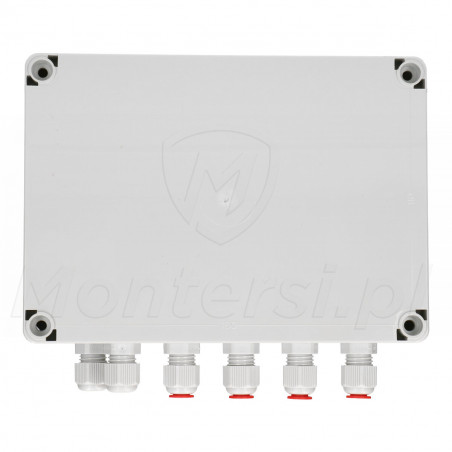

Obudowa wykonana z tworzywa sztucznego

Solidna i trwała

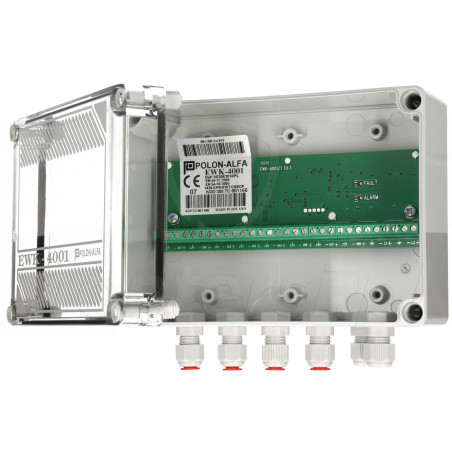

Element EWK-4001 stanowi obudowa z tworzywa, wewnątrz której umieszczono płytkę drukowaną z zestykami i rząd łączówek do podłączenia przewodów instalacji. Obudowa gwarantuje wysoki stopień szczelności, umożliwiający instalowanie elementu w trudnych warunkach lub na zewnątrz obiektów. Obudowa ma odpowiednie wejścia dławikowe na osobne wprowadzenie przewodów linii dozorowej i linii kontrolnych.
