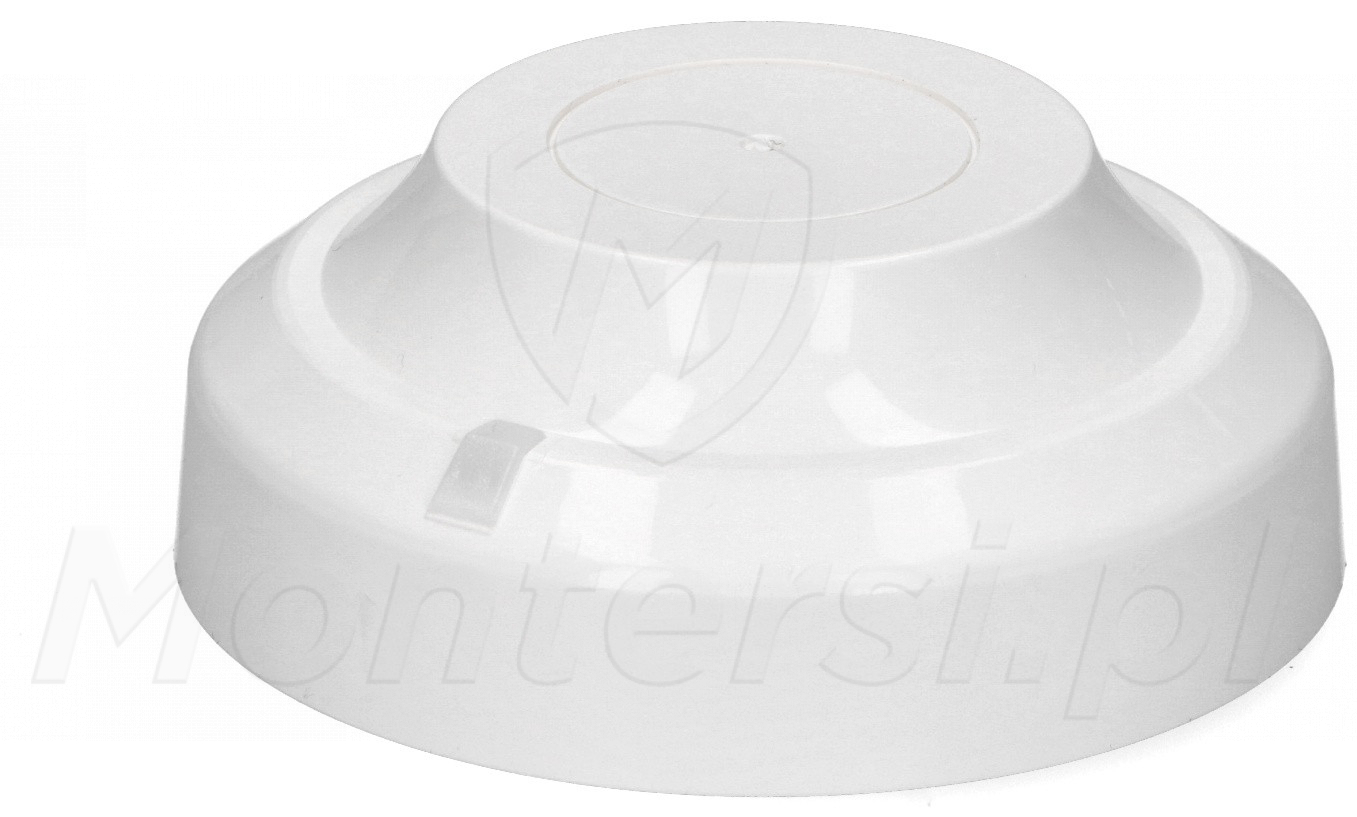

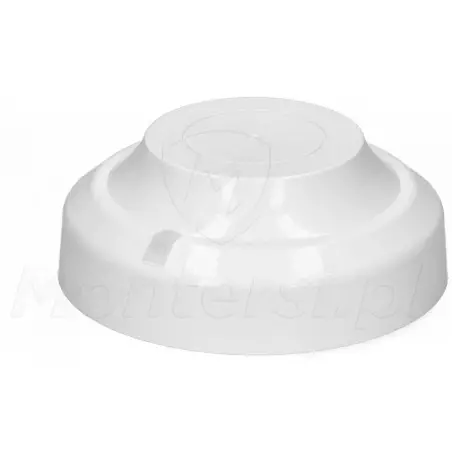

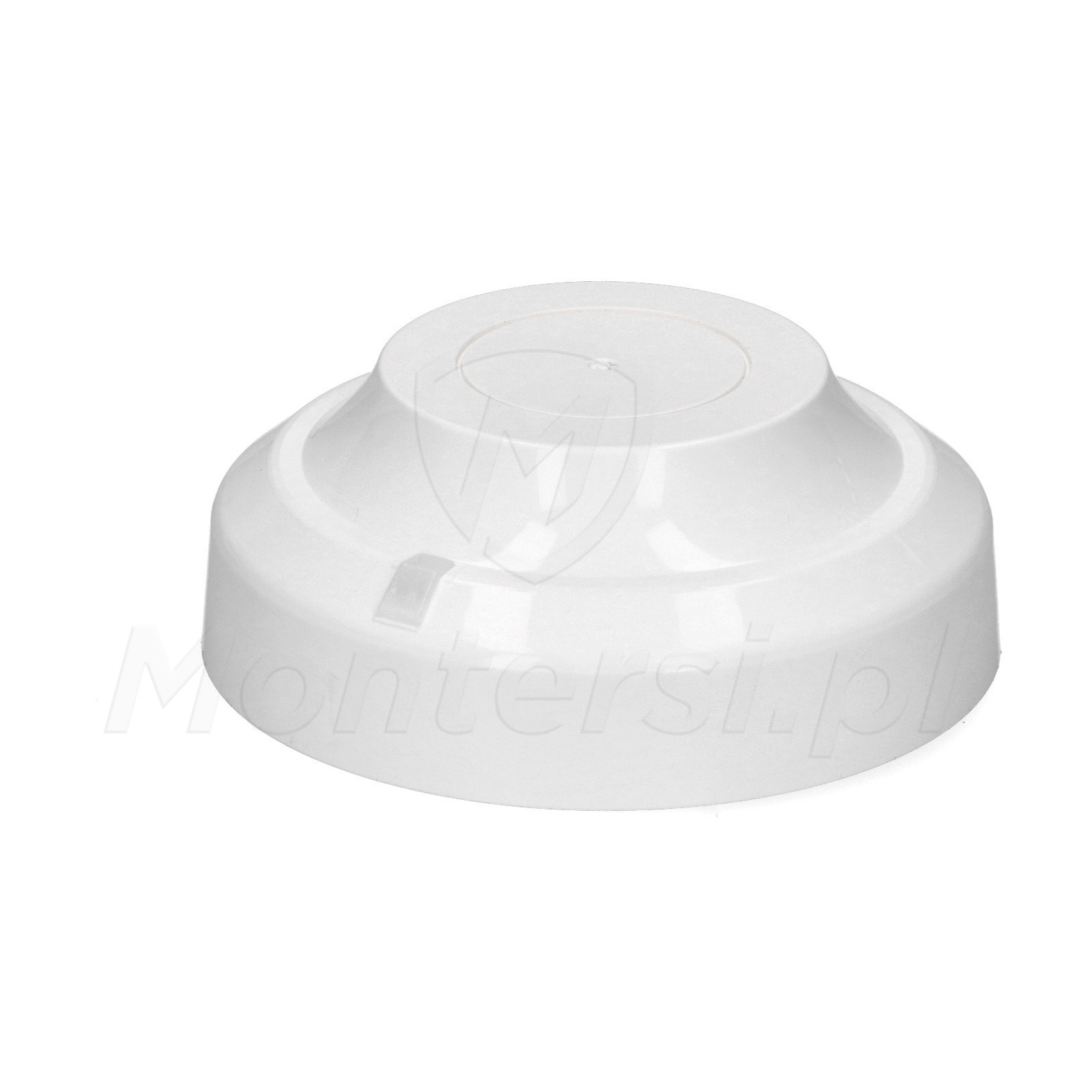

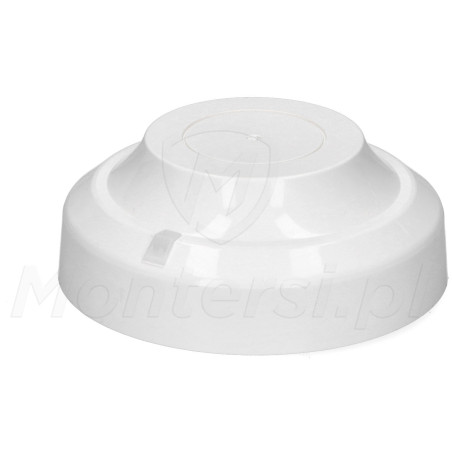

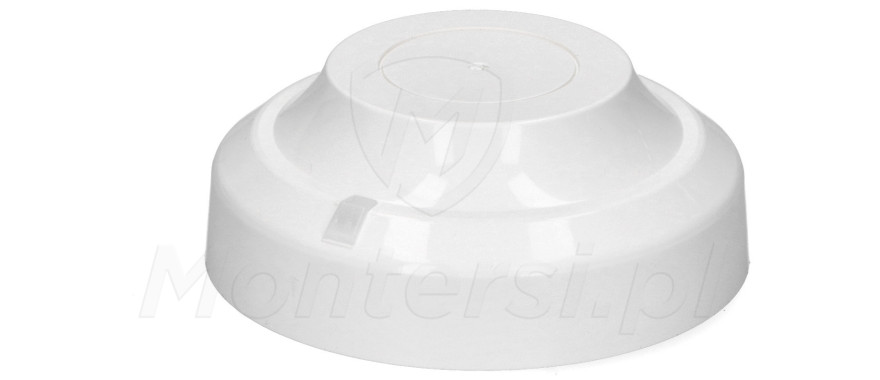

ADC-4001M - Adresowalny adapter linii bocznych

Kod: 23943

Parametry techniczne:

  • Napięcie zasilania: 16.5V -24V
  • Temperatura pracy: -25 ... +55°C
  • Wymiary: Ø 115 x 54 mm
  • Waga: 0.13kg
  • Gwarancja producenta: 24 miesiące
Na zamówienie
Czas realizacji:
48h
317,34 zł
netto: 258,00 zł

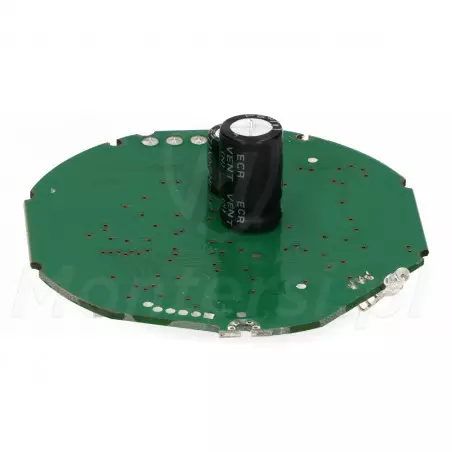

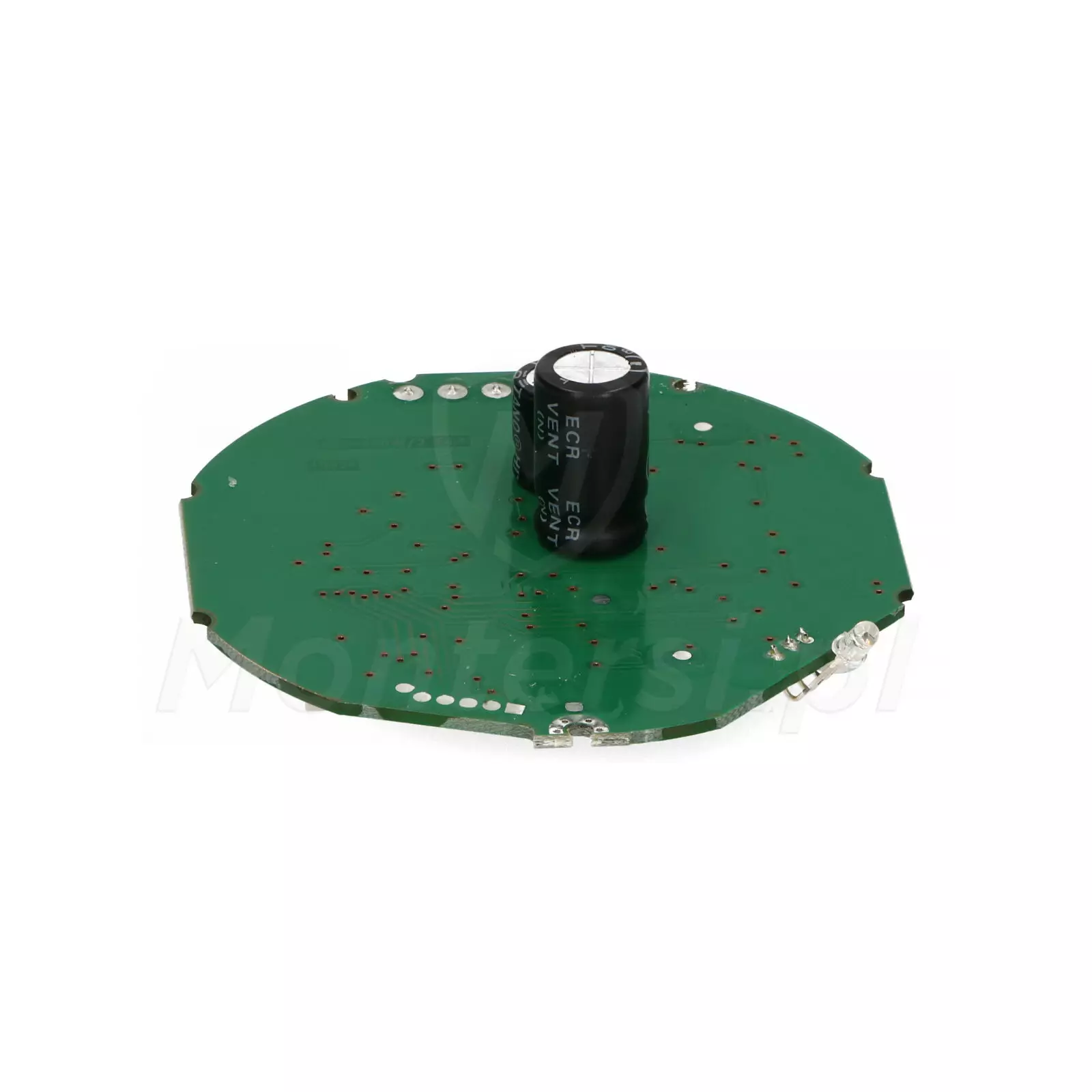

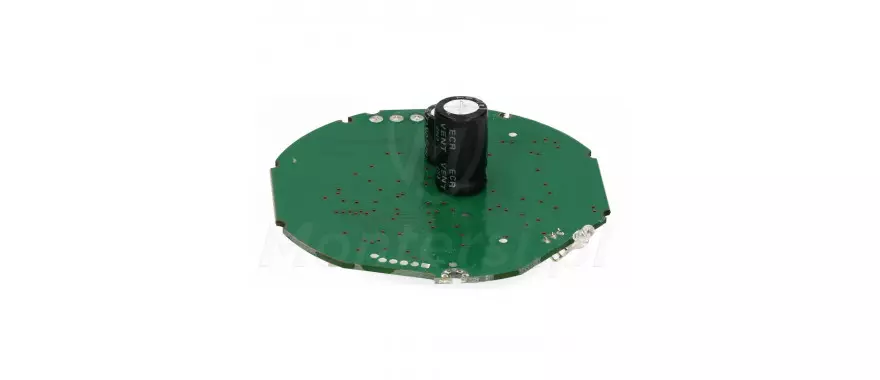

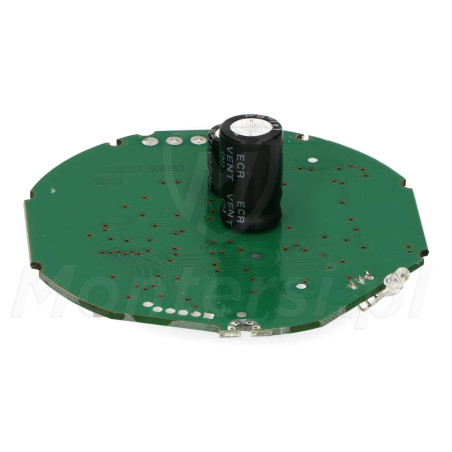

ADC-4001M elektronika wewnętrzna
  • ADC-4001M
  • ADC-4001M
  • ADC-4001M elektronika wewnętrzna
ADC-4001 - Adresowalny adapter linii bocznych. Umożliwia podłączenie osobnej bocznej linii dozorowanej z nieadresowalnymi elementami do adresowalnej pętli linii dozorowej centrali sygnalizacji pożarowej systemu POLON 4000 i 6000

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 16.5V -24V
  • Temperatura pracy: -25 ... +55°C
  • Wymiary: Ø 115 x 54 mm
  • Waga: 0.13kg
  • Gwarancja producenta: 24 miesiące

Budowa adaptera

Trwała obudowa z tworzywa

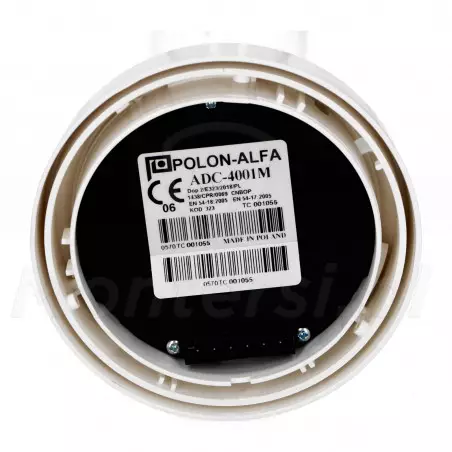

Adapter ADC-4001M składa się z dwóch elementów wykonanych z tworzywa: podstawy, do której przymocowana jest płytka drukowana z układem elektronicznym oraz pokrywy. W pokrywie umieszczona jest dwukolorowa dioda świecąca, sygnalizująca stany adaptera. Adapter ADC-4001M instalowany jest w gnieździe G-40. Wyjęcie adaptera z gniazda jest możliwe po zwolnieniu mechanizmu zatrzaskowego za pomocą specjalnego kluczyka.

Sześć trybów pracy

Optymalizacja pobieranego prądu

Adapter ADC-4001M ma sześć trybów pracy pozwalających na optymalizacje pobieranego prądu z linii adresowalnej. Tryby pracy deklarowane są w centrali podczas jej programowania:

  • Tryb 1, 2, 3 Umożliwiają dołączenie różnej, wynikającej z poboru prądu, liczby czujek dwustanowych szeregu 40 lub 30,
  • Tryb 4 umożliwia dołączenie bezpotencjałowych zestyków urządzeń lub instalacji dla celów informacyjnych lub
    kontrolnych,
  • Tryb 5 umożliwia dołączenie liniowej czujki dymu DOP-40. Nie stosuje się wówczas rezystora końcowego,
  • Tryb 6 umożliwia dołączenie czujek szeregu 40 wyprodukowanych po 15.06.2002 r.

Zasada działania

Współpraca z centralą pożarową

Adapter przekazuje do centrali informacje , które otrzymuje od czujek podłączonych na obsługiwanej linii bocznej i potwierdza ten fakt czerwonymi rozbłyskami dwukolorowej diody świecącej. Uszkodzenie linii bocznej jest przekazywane przez adapter żółtym pulsowaniem diody świecącej. Adapter jest również wyposażony w wewnętrzny izolator zwarć, który pozwala na dalszą pracę czujek na linii.
