ETH‑2wire‑SET - Zestaw do transmisji LAN+PoE, 100 Mbps, 300m
Parametry techniczne:
- Złącza: RJ-45, Listwa śrubowa
- Napięcie zasilania: VIN PoE = 44 - 56 VDC, VIN POWER = 24 - 56 VDC
- Napięcie wyjściowe: V IN = V OUT
- Pobór mocy: 1.35 W
- Długość kabla: < 300m - para przewodów skrętki UTP
- Stopień ochrony IP: IP 20
- Wymiary: 51 x 51 x 22 mm ( TX i RX)
- Waga: TX - 0,025 kg, RX 0,025 kg
Warianty:
- Wersja 2
ETH‑2wire‑SET - Zestaw dwóch aktywnych konwerterów przeznaczony do transmisji danych oraz zasilania PoE. Urządzenie wykorzystuje jedną parę skrętki UTP. Sprawdzi się doskonale w miejscach , gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna. Dane oraz zasilanie mogą być transmitowane na odległość nawet do 300 metrów. Daje to możliwość umieszczenia np. kamery w odległym miejscu bez konieczności zmiany okablowania.

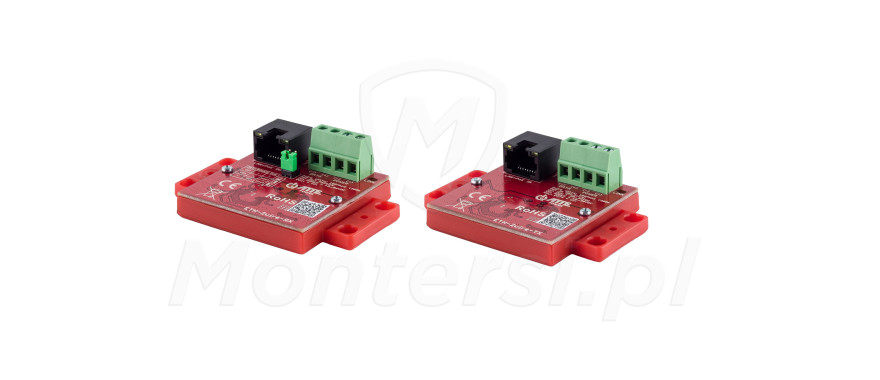

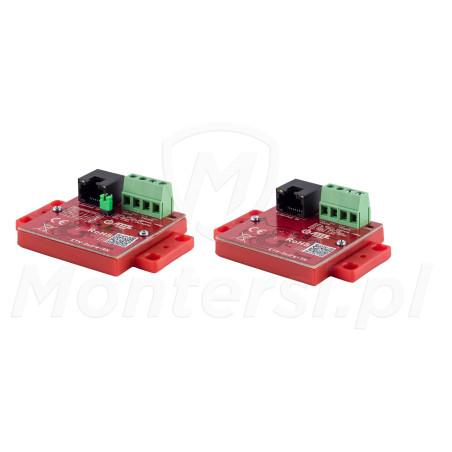

W skład zestawu wchodzą:

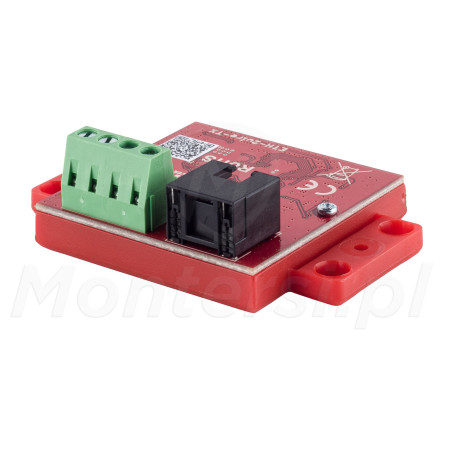

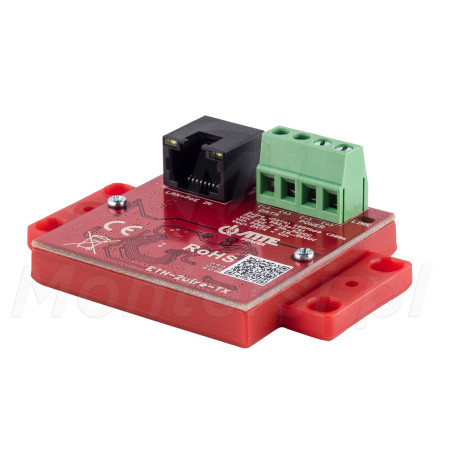

- ETH-2WIRE-TX
- ETH-2WIRE-RX
Parametry techniczne:
Parametry techniczne:
- Złącza: RJ-45, Listwa śrubowa
- Napięcie zasilania: VIN PoE = 44 - 56 VDC, VIN POWER = 24 - 56 VDC
- Napięcie wyjściowe: V IN = V OUT
- Pobór mocy: 1.35 W
- Długość kabla: < 300m - para przewodów skrętki UTP
- Stopień ochrony IP: IP 20
- Wymiary: 51 x 51 x 22 mm ( TX i RX)
- Waga: TX - 0,025 kg, RX 0,025 kg
Wbudowane zworki
Możliwość wyboru konfiguracji

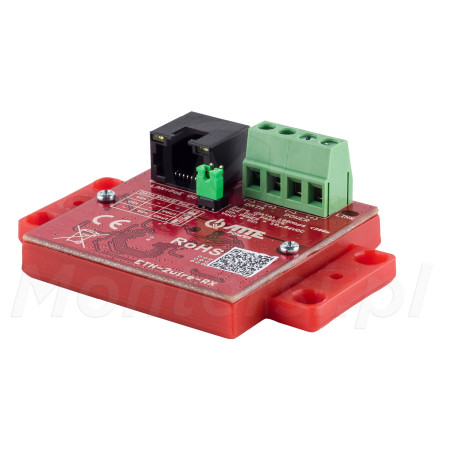

W module ETH-2wire-RX zastosowano panel zworkowy, dzięki któremu możemy wybrać odpowiednią konfigurację zasilania. Przykładowe opcje konfiguracji to:
- Tryb 1: Zasilanie modułu ETH-2wire-RX realizowane jest z napięcia podawanego na złącze DATA (tor transmisji 2wire). Do portu RJ45 dołączamy urządzenie sieciowe nie obsługujące PoE. Złącze POWER pozostaje niewykorzystane. (konfiguracja fabryczna)
- Tryb 2: Zasilanie modułu ETH-2wire-RX oraz podpiętego do portu RJ45 odbiornika PoE realizowane jest z napięcia podawanego na złącze DATA (tor transmisji 2wire). Złącze POWER pozostaje niewykorzystane.
- Tryb 3: Zasilanie modułu ETH-2wire-RX oraz podpiętego do portu RJ45 odbiornika PoE realizowane jest z dodatkowego napięcia podawanego na złącze POWER. Konfiguracja ma zastosowanie np. gdy odbiornik PoE wymaga innej wartości napięcia niż ta dostępna z linii DATA lub gdy zapotrzebowanie mocy odbiornika PoE przewyższa dostępny na linii DATA budżet (wynikający np. ze spadków napięć).
- Tryby 4 i 5: Konfiguracja zaawansowana (szczegółowo opisana w instrukcji)
Sygnalizacja optyczna
Wbudowane diody LED
Urządzenia zostały wyposażone w porty RJ 45 z wbudowanymi diodami LED sygnalizującymi pracę zestawu. Dioda żółta sygnalizuje obecność zasilania natomiast zielona prawidłowe zestawienie połączenia (świeci światłem ciągłym) i transmisję danych ( szybko mruga). Dzięki temu możemy w szybki sposób sprawdzić czy urządzenia pracują prawidłowo.
