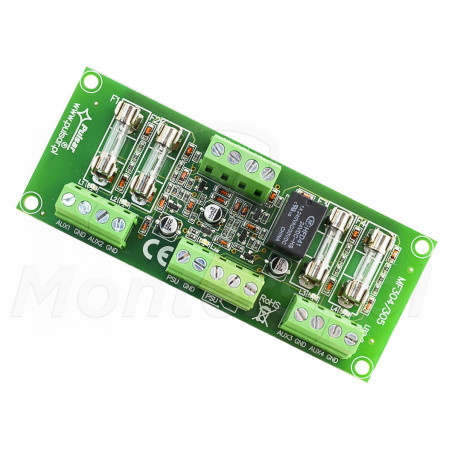

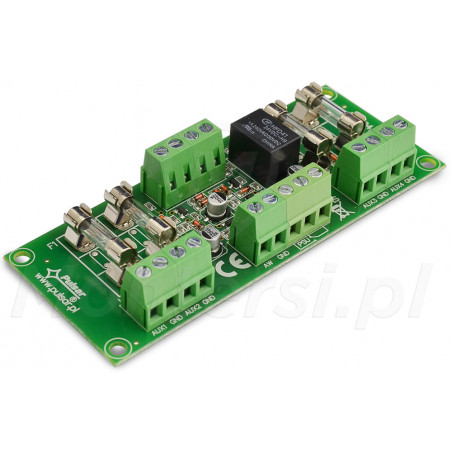

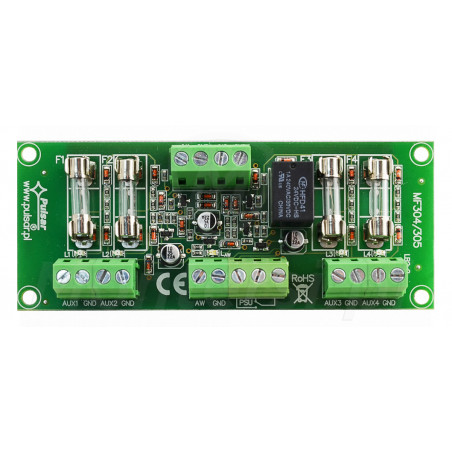

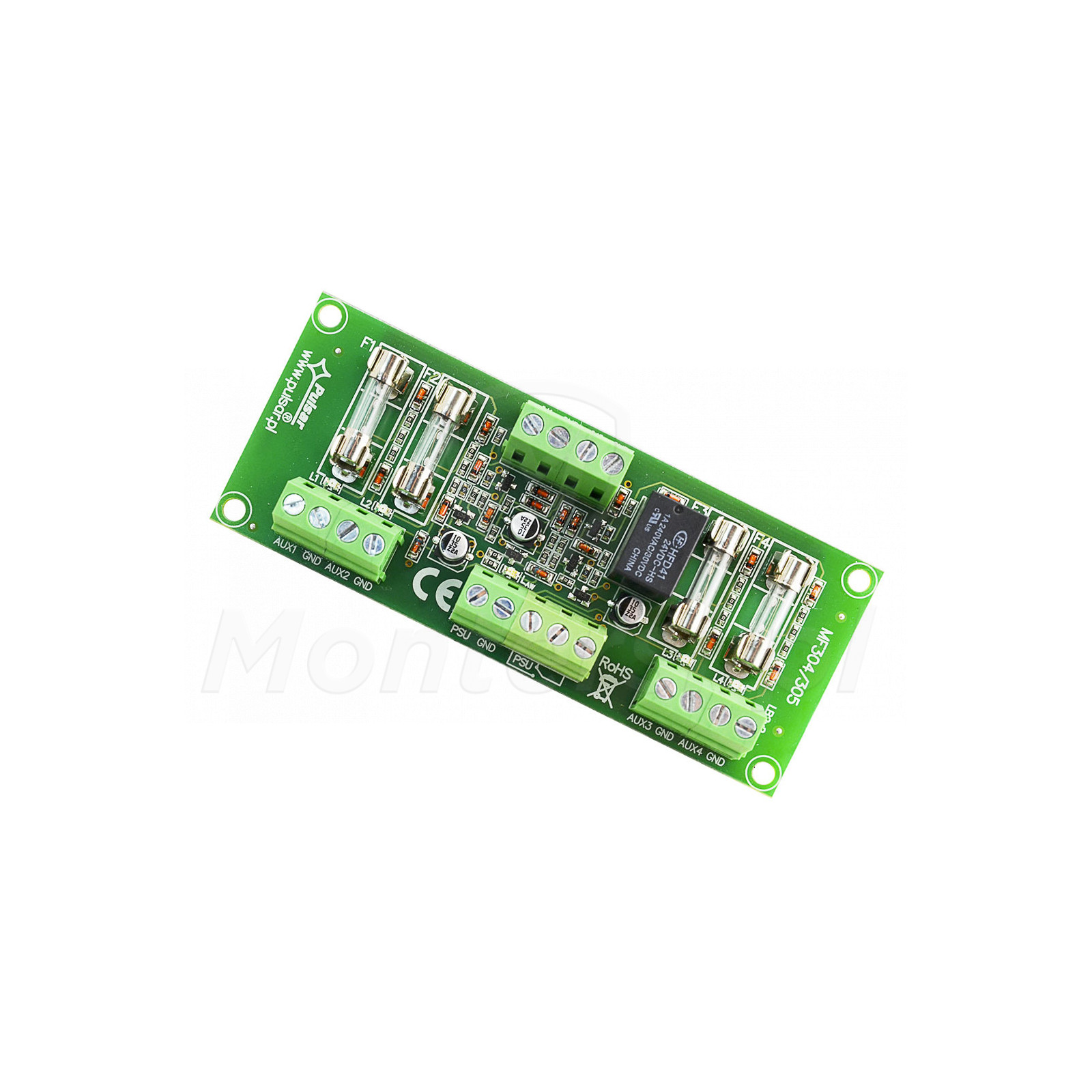

EN54-LB4 - Moduł bezpiecznikowy, 4x FTA

Kod: 15194
Na zamówienie
Czas realizacji:
Zapytaj
92,25 zł
netto: 75,00 zł
  • Napięcie zasilania: 20 - 30V DC
  • Napięcie wyjściowe: 20 - 30V DC
  • Ilość wejść zasilania: 2
  • Ilość wyjść zasilania: 4
  • Obciążalność pojedyńczego wyjścia: 500 mA
  • Bezpieczniki: Topikowe 500 mA
  • Sygnalizacja optyczna: TAK
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Sposób montażu: Kołki
  • Klasa środowiskowa: II
  • Temperatura pracy: -10 ... +50°C
  • Wymiary: 110.5 x 32 x 45 mm
  • Waga: 50 g
  • Gwarancja producenta: 24 miesiące
wszystkie parametry

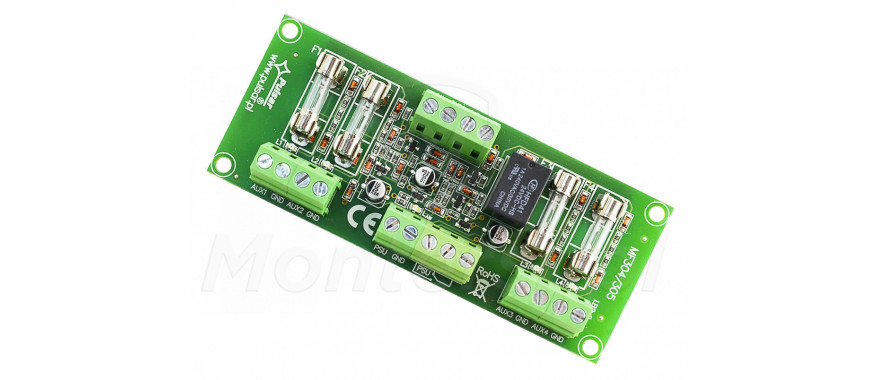

Moduł bezpieczników EN54-LB4
Opis

EN54-LB4 - Moduł bezpieczników topikowych, służący do dystrybucji napięcia 20 - 30V DC, do 4 urządzeń końcowych. Cechuje się wysoką jakością wykonania i niezawodnością, dzięki czemu może być wykorzystany w systemach PPOŻ - Sprawdza się doskonale współpracując z zasilaczami Pulsar serii EN54 (RED POWER).

EN54-LB4 posiada 2 wejścia i 4 wyjścia zaciskowe, diodową sygnalizację pracy i wyjście techniczne (PSU).

Bezpieczniki topikowe (FTA)

Ochrona przed zbyt dużym natężeniem prądu

Wszystkie wyjścia modułu są zabezpieczone przeciwzwarciowo, przy pomocy bezpieczników topikowych 0.5 A - Jeżeli na wyjściu ma się pojawić zbyt duży prąd, który mógłby spowodować uszkodzenie urządzenia końcowego, bezpieczniki przepalają się.

Diody LED

Optyczna sygnalizacja stanu modułu

Na wyposażeniu modułu znajdują się 4 zielone i 1 czerwona dioda LED:

  • Diody zielone - Sygnalizują stan pracy wyjść AUX1 - AUX4,
  • Dioda czerwona - Sygnalizuje awarie (przepalenie bezpiecznika).

Wyjście techniczne PSU

Przekazuje informacje o awarii

EN54-LB4 posiada również wyjście techniczne typu OC (otwarty kolektor) i typu przekaźnikowego. Jest ono wykorzystywane do przekazania informacji o zadziałaniu jednego z bezpieczników.

Organizacja wejść/wyjść:

  • Wejście IN1 służy do zasilania wyjść AUX1 i AUX2,
  • Wejście IN2 dostarcza napięcia zasilania do wyjść AUX3 i AUX4.

W zestawie można również znaleźć:

  • 6 kołków dystansowych,
  • 2 bezpieczniki topikowe 0.5 A.
  • Napięcie zasilania: 20 - 30V DC
  • Napięcie wyjściowe: 20 - 30V DC
  • Ilość wejść zasilania: 2
  • Ilość wyjść zasilania: 4
  • Obciążalność pojedyńczego wyjścia: 500 mA
  • Bezpieczniki: Topikowe 500 mA
  • Sygnalizacja optyczna: TAK
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Sposób montażu: Kołki
  • Klasa środowiskowa: II
  • Temperatura pracy: -10 ... +50°C
  • Wymiary: 110.5 x 32 x 45 mm
  • Waga: 50 g
  • Gwarancja producenta: 24 miesiące
