EL-600WS - Zwora elektromagnetyczna 280 kg, zewnętrzna

Kod: 21400

Parametry techniczne:

  • Siła zabezpieczająca drzwi: 280 kg
  • Montaż: Nawierzchniowy
  • Sygnalizacja pracy: TAK
  • Wyjścia porzekaźnikowe: TAK
  • Temperatura pracy: -20...+55 °C
  • Obudowa: IP68
  • Zasilanie: 12 / 24 V DC
  • Pobór prądu: 0.48 / 0.24 A
  • Wymiary: 235 x 42 x 25.5 mm
  • Gwarancja producenta: 24 miesiące
Mało
Czas realizacji:
24h
494,46 zł
netto: 402,00 zł

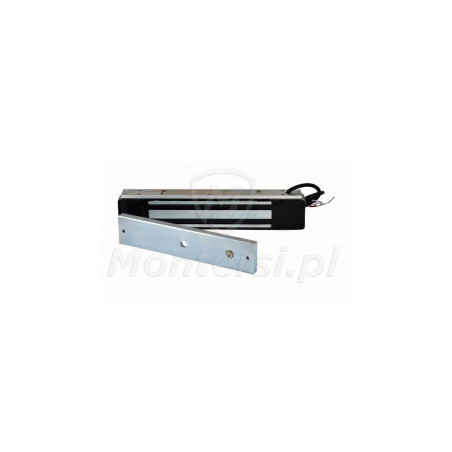

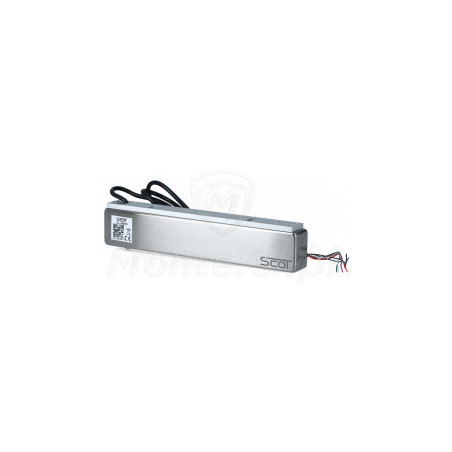

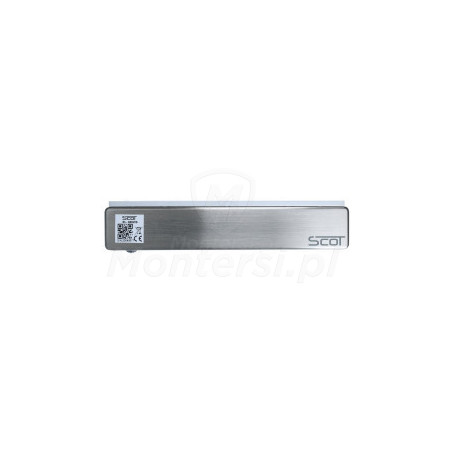

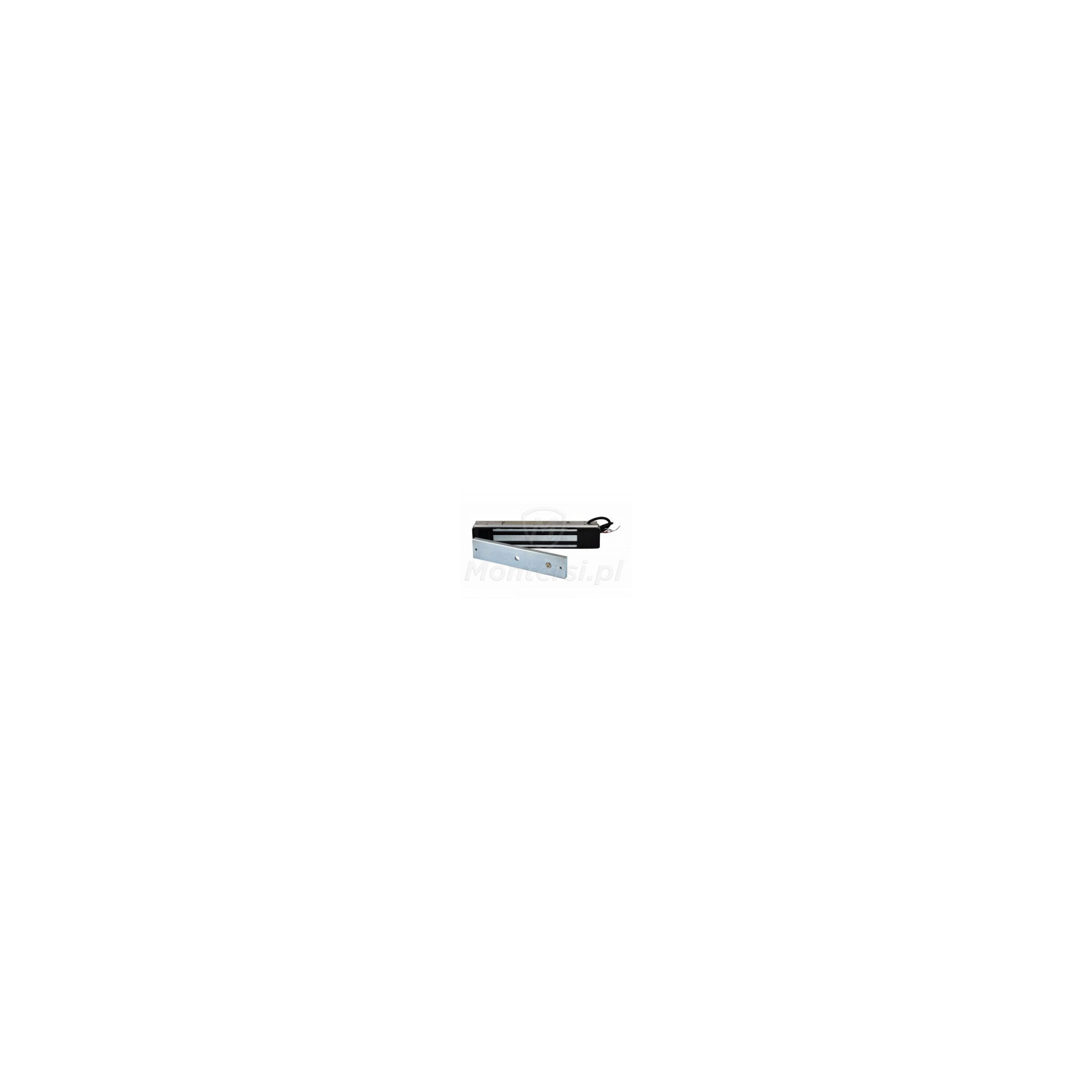

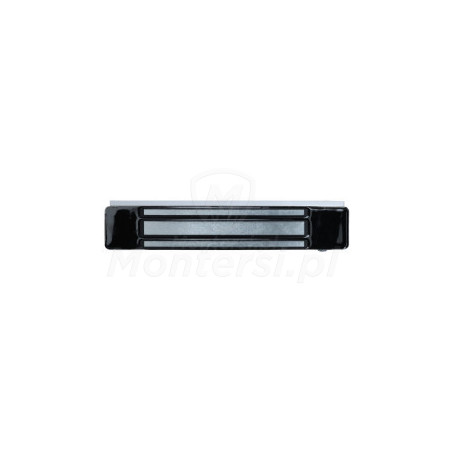

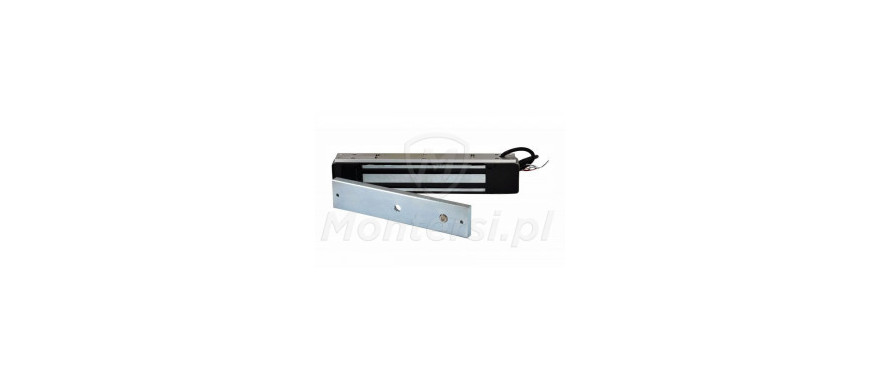

Zwora elektromagnetyczna EL-600WS
  • Zwora elektromagnetyczna EL-600WS
  • Zwora elektromagnetyczna EL-600WS
  • Zwora elektromagnetyczna EL-600WS
  • Zwora elektromagnetyczna EL-600WS

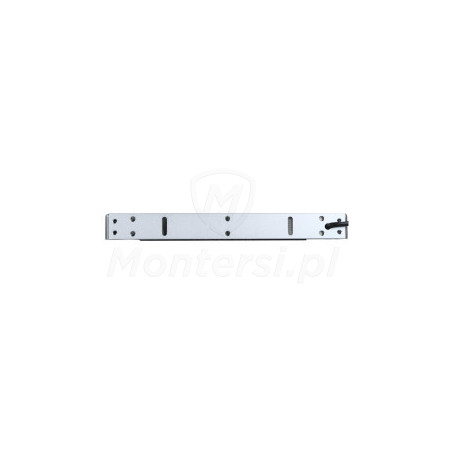

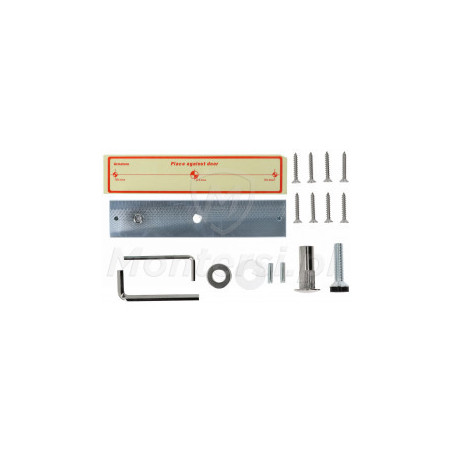

  • EL-600WS - Akcesoria montażowe
  • Zwora elektromagnetyczna EL-600WS

EL-600WS - Nawierzchniowa, zewnętrzna zwora eletromagnetyczna, zabezpieczająca drzwi z siłą nacisku 280 kg. Znajduje zastosowanie w systemach kontroli dostępu, umożliwiając dodatkową ochronę pomieszczeń o ograniczonym dostępie. Do elementów wyróżniających modelu można zaliczyć:

  • Brak elementów mechanicznych, dzięki czemu zwora wolno się zużywa i może pracować bezawaryjnie przez długi okres czasu
  • Wbudowane wyjście przekaźnikowe NO / NC 24 V DC (1 A), służące do sygnalizacji stanu przejścia
  • Wbudowana dioda LED sygnalizująca optycznie stan przejścia
  • Automatyczne zwalnianie w przypadku braku zasilania
  • Zasilanie 12 V DC / 24 V DC
  • Szczelna obudowa zewnętrzna IP68

Zwora EL-600WS sprawdza się świetnie w miejscach pracy umożliwiając dodatkowe zabezpieczenie wejścia do magazynu, serwerowni, itd. Znajduje ona również zastosowanie w obiektach użytku publicznego i urzędach. Zwory elektromagnetyczne są automatycznie zwalniane w przypadku braku zasilania. Przez co są one świetnym zamiennikiem elektrozaczepów rewersyjnych. Właściwość ta całkowicie eliminuje ryzyko zatrzaśnięcia się osoby w chronionym pomieszczeniu, w przypadku awarii zasilania.

Parametry techniczne:

Parametry techniczne:

  • Siła zabezpieczająca drzwi: 280 kg
  • Montaż: Nawierzchniowy
  • Sygnalizacja pracy: TAK
  • Wyjścia porzekaźnikowe: TAK
  • Temperatura pracy: -20...+55 °C
  • Obudowa: IP68
  • Zasilanie: 12 / 24 V DC
  • Pobór prądu: 0.48 / 0.24 A
  • Wymiary: 235 x 42 x 25.5 mm
  • Gwarancja producenta: 24 miesiące

Zasada działania:

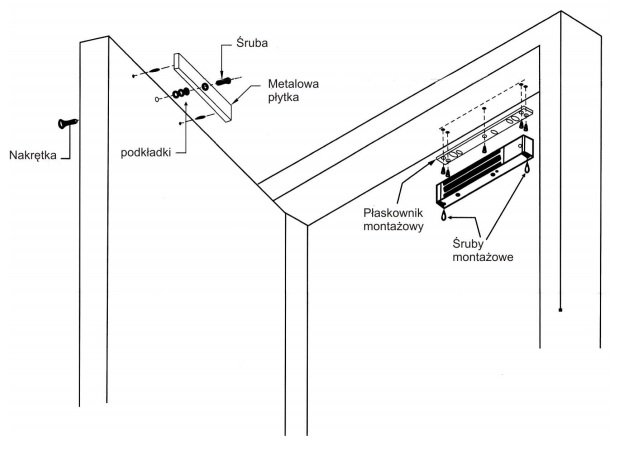

Zwora EL-600WS składa się z metalowej płytki i elementu wykonawczego z elektromagnesem. Metalowa płytka jest montowana na skrzydle drzwi, a element wykonawczy na ramie drzwi. Gdy elektromagnes jest zasilany, przyciąga on metalową płytkę i uniemożliwia otwarcie drzwi. Ogólny sposób montażu zwory przedstawia szkic.

Przykładowe mocowanie zwory elektromagnetycznej

Sygnalizacja NO / NC

Przekazanie informacji o stanie przejścia do systemu KD

Cechą charakterystyczną zwór serii "S" jest wbudowane wyjście przekaźnikowe NO / NC 24 V DC (1 A). Przy jego pomocy możliwe jest przesłanie informacji o otwarciu / zamknięciu drzwi do systemu kontroli dostępu. Takie rozwiązanie zwiększa niezawodność, uniwersalność i ogólne bezpieczeństwo systemu KD.

Dioda LED

Optyczna sygnalizacja stanu przejścia

Zwora EL-600WS jest wyposażona w diodę LED, służącą do sygnalizacji stanu wejścia. Dzięki czemu użytkownik może szybko i łatwo zweryfikować czy drzwi są otwarte lub zamknięte:

  • Dioda świeci na zielono - drzwi są zamknięte
  • Dioda świeci na czerwono - drzwi są otwarte lub niedomknięte
  • Dioda nie świeci - brak zasilania elektromagnesu

Obudowa IP68

Bezawaryjna praca na zewnątrz

Cechą charakterystyczną zwór serii "W" jest szczelna obudowa, w klasie szczelności IP68. Dzięki czemu może ona pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Co za tym idzie, można ją wykorzystać do realizacji funkcji kontroli dostępu na zewnętrznych furtkach, śluzach, itp.

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf EL-600WS - instrukcja instalacji 960.22 kB Pobierz
Karty Katalogowe pdf EL-600WS - karta katalogowa 305.6 kB Pobierz
Certyfikaty pdf EL-600WS - deklaracja CE 492.55 kB Pobierz
