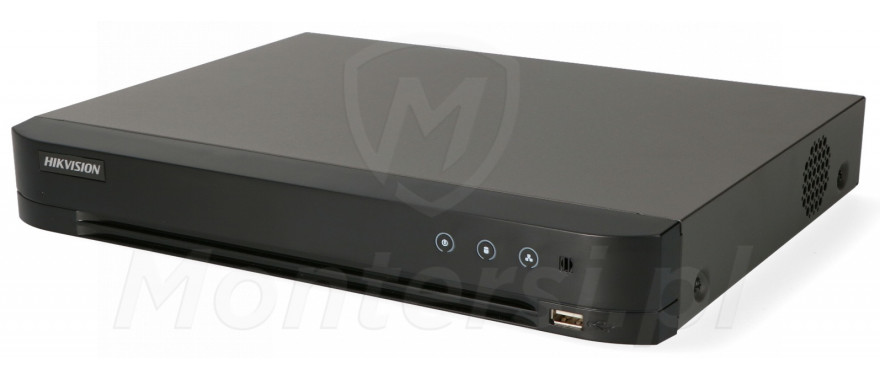

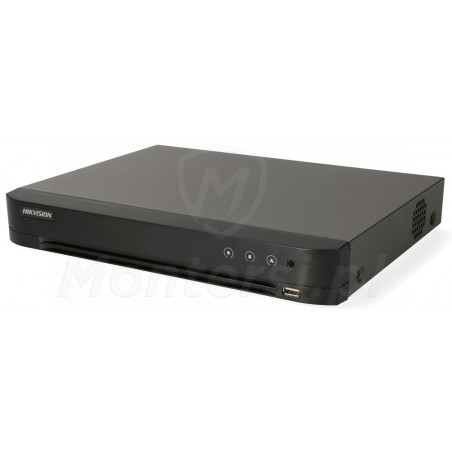

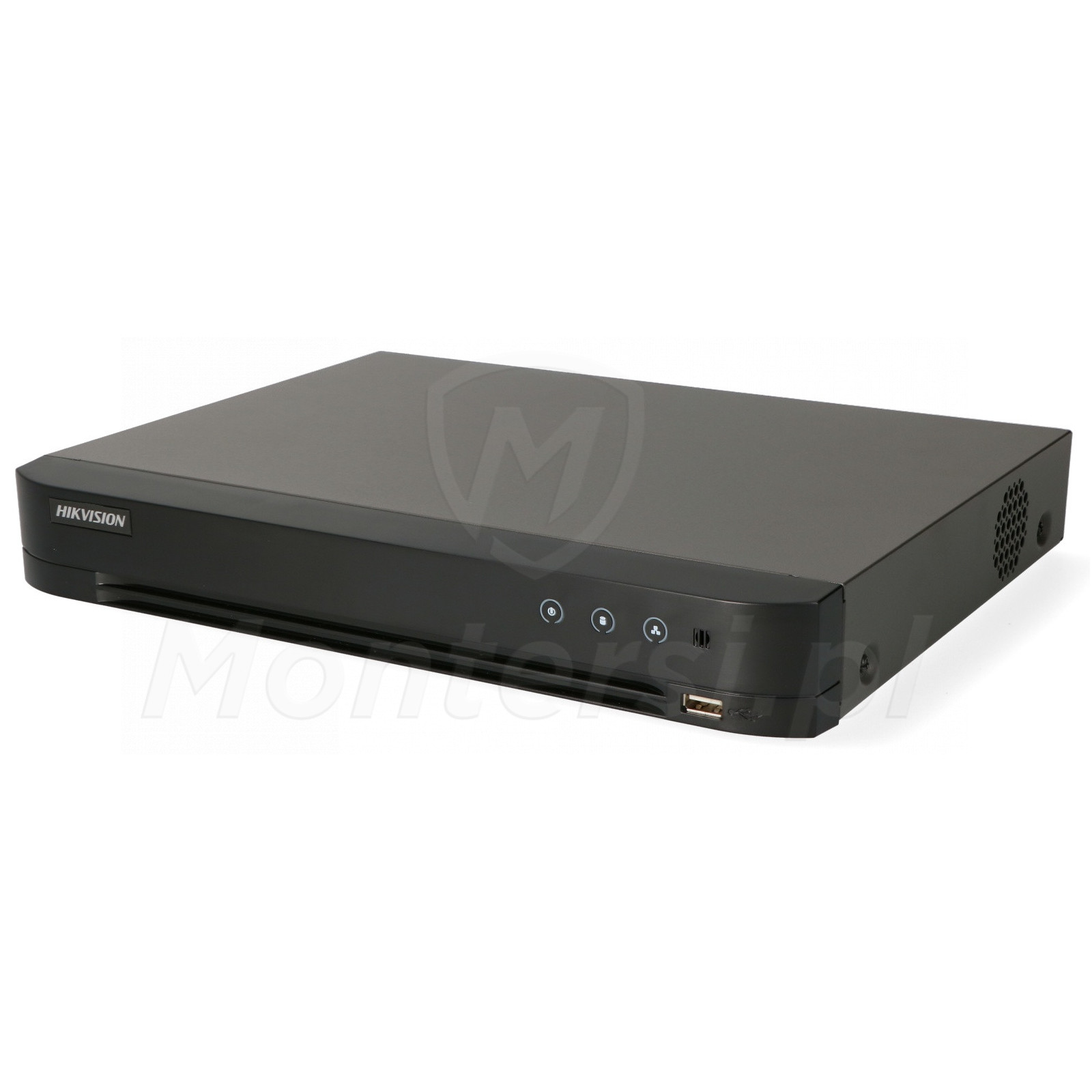

DS-7204HQHI-K1/A - 4-kanałowy rejestrator TURBO HD + 1x IP

Rejestrator wielosystemowy

Obsługa kamer HD-TVI / HD-CVI / AHD / CVBS + 1x IP

Cechą charakterystyczną rejestratora DS-7204HQHI-K1/A jest możliwość współpracy z kamerami dowolnego systemu CCTV. Do każdego kanału rejestratora można podłączyć klasyczną kamerę analogową (CVBS) lub kamerę systemu wysokiej rozdzielczości HD-CVI / HD-TVI / AHD. Może on również współpracować z jedną kamerą systemu monitoringu IP. Dzięki czemu rejestrator jest uniwersalny i sprawdza się świetnie w systemach hybrydowych (w których kamery różnych technologii pracują jednocześnie). Maksymalna rozdzielczość obsługiwanych kamer:

• 1080p @ HD-TVI (3 Mpx dla pierwszego kanału)
• 1080p @ HD-CVI
• 1080p @ AHD
• 4 Mpx @ IP

Dodatkową zaletą rejestratora jest automatyczne rozpoznanie technologii podłączonej kamery i dostosowuje do niej parametry pracy. Przez co podłączenie kamer do systemu jest jeszcze łatwiejsze.

System HD-TVI, HD-CVI i AHD

Transmisja obrazu HD po kablach koncentrycznych

Rejestrator może współpracować z kamerami systemów wysokiej rozdzielczości: TVI / CVI / AHD. Ich cechą charakterystyczną jest transmisja wysokiej jakości obrazu po standardowych kablach koncentrycznych. Przez co są one świetnymi następcami klasycznych systemów monitoringu analogowego CVBS. Do pozostałych zalet systemów monitoringu HD-CVI, HD-TVI i AHD można zaliczyć:

• Duży skuteczny zasięg transmisji po kablu koncentrycznym (lub kablu UTP): 800 m @ 1080p / 1200 m @ 720p (dla kamer HD-TVI)
• Brak widocznych opóźnień, które często pojawiają się w systemach IP
• Transmisja sygnału audio, wideo i sterowania po tym samym kablu koncentrycznym
• Szerokie pasmo i brak kompresji sygnału, co poprawia jakość podczas podglądu na żywo

Transmisja obrazu megapikselowego po kablach koncentrycznych jest zdecydowanie największą zaletą systemów CVI / TVI / AHD. Okazuje się ona nieoceniona przy wymianie istniejącego już systemu analogowego. W takiej sytuacji nie ma konieczności prowadzenia nowego okablowania, co prawie zawsze wiąże się z remontem. Oszczędzany jest w ten sposób czas i cięte są zbędne koszty.

Fast Ethernet

Możliwość zdalnej obsługi systemu monitoringu

Rejestrator posiada standardowy interfejs sieciowy fast ethernet (10 / 100 M), dzięki któremu można nawiązać z nim zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamer "na żywo", odtwarzać zapisane na dyskach nagrania lub sterować położeniem kamery PTZ. Jeżeli użytkownik posiada uprawnienia administratora, może również zmieniać parametry pracy całego systemu monitoringu. Zdalne połączenie z rejestratorem jest realizowane z poziomy:

• Przeglądarki internetowej - z jej poziomu użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie zmieniać parametry pracy rejestratora
• IVMS-4200 - oprogramowanie na komputer umożliwiające budowę zaawansowanego centrum obsługi systemu monitoringu. Z jego poziomu możliwe jest wyświetlanie obrazu na żywo, odtwarzanie nagrań, konfiguracja urządzeń, obsługa e-map, wyświetlanie alarmów, itd.
• IVMS-4500 - aplikacja na urządzenia mobilne z systemem operacyjnym iOS lub Android. Aplikacja daje dostęp do podstawowej funkcjonalności takiej jak podgląd obrazu na żywo, odtwarzanie nagrań, sterowanie głowicami kamer PTZ, itd.
• Hik-Connect - Platforma HIKVISION umożliwiająca nawiązanie połączenia z rejestratorem przez system pracy w chmurze. Usługa Hik-Connect integruje chmurę P2P do zdalnego podglądu i udostępnia powiadomienia alarmowe typu PUSH (na smartfony). Do obsługi rejestratora z poziomu chmury konieczna jest jego rejestracja przez przeglądarkę internetową lub kod QR. Rejestracji można dokonać na oficjalnej stronie HIKVISION: www.hik-connect.com

Funkcje VCA

Możliwość tworzenia zaawansowanych scenariuszy nagrywania

Cechą charakterystyczną rejestratora jest obsługa podstawowych funkcji inteligentnej analizy obrazu VCA (Video Content Analysis). Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które umożliwiają dostosowanie systemu do wymagań klienta i specyfiki obiektu. Tym samym odpowiednio skonfigurowane funkcje VCA mogą znacznie poprawić skuteczność nadzoru systemu monitoringu. Obsługiwane funkcje inteligentnej analizy:

• Przekroczenie wirtualnej, zdefiniowanej przez użytkownika linii
• Wtargnięcie do zastrzeżonej, zdefiniowanej przez użytkownika strefy
• VQD (Video Quality Diagnostic)

Przykładowym zastosowaniem funkcjonalności może być np. zwiększenie ilości nagrywanych klatek w przypadku wtargnięcia intruza do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dysku twardym, a nagrania z obecności intruza są największej jakości.

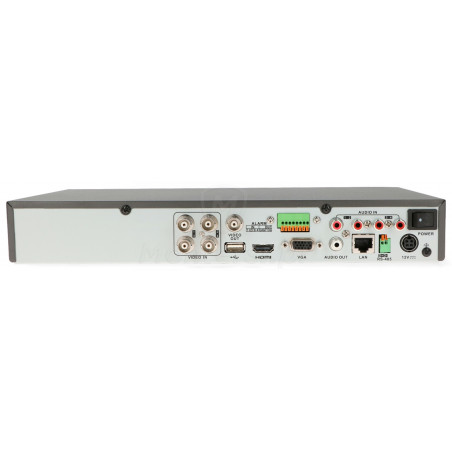

Wyjścia wideo HDMI i VGA

Współpraca z większością monitorów

Model DS-7204HQHI-K1/A posiada wbudowane standardowe wyjścia wideo HDMI i VGA, które pracują jednocześnie. Dzięki nim rejestrator można podłączyć do praktycznie każdego współczesnego monitora lub telewizora. Na wyjściach HDMI i VGA materiał wideo jest wyświetlany synchronicznie ze wszystkich 4 kanałów. Rozdzielczość wyświetlanego obrazu wynosi:

• 1920 x 1080
• 1280 x 1024
• 1280 x 720
• 1024  768

Porty USB

Współpraca z urządzeniami zwiększającymi funkcjonalność

Rejestrator jest również wyposażony w 2 porty USB 2.0, do których można podłączyć urządzenia zewnętrzne. Do portu USB można podłączyć np. mysz komputerową, która znacznie ułatwia nawigację po menu ekranowym, ty samym ułatwiając codzienną obsługę systemu. Port USB może być również użyty do podłączenia zewnętrznej pamięci i zgrania wybranych fragmentów nagrań.

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

Rejestrator posiada wbudowane 4 wejścia i 1 wyjście alarmowe, służące do integracji z innymi systemami. Dzięki nim rejestrator może współpracować z urządzeniami systemu alarmowego, automatyki domowej lub kontroli dostępu i może realizować zaawansowane funkcje sterowania:

• Wejścia alarmowe - Służą do podłączenia takich urządzeń jak czujki ruchu, kontaktrony lub fotokomórki. Naruszenie wejścia aktywuje wcześniej zaprogramowaną funkcję. Przykładowo zwiększa ilości nagrywanych klatek z konkretnej kamery lub powoduje odpowiedni ruch kamery obrotowej
• Wyjścia alarmowe - Umożliwiają podłączenie zewnętrznych sygnalizatorów, central alarmowych, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Kompresja H.265+ i potrójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Rejestrator korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Dostępne kompresje obrazu:

• H.265+
• H.265
• H.264+
• H.264

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Rozdzielczość nagrywania dla poszczególnych strumieni wynosi:

• Strumień główny - 15 kl/s @ 3 Mpx; 25 kl/s @ 1080p / 720 / VGA / WD1 / 4CIF / CIF (4 Mpx dla kamer IP)
• Strumień dodatkowy - 12 kl/s @ WD1 / 4CIF; 25 kl/s @ CIF
